Гидравлический пресс с домкратом своими руками – как сделать, чертежи, варианты изготовления
Домашние мастера, которые занимаются изготовлением и ремонтом различных технических устройств своими руками, довольно часто имеют дело с прессовым оборудованием. Его можно без особых проблем приобрести на современном рынке, но можно пойти другим путем и сделать функциональный и эффективный пресс своими руками из домкрата. Выбрав такой вариант оснащения мастерской прессом, можно при минимальных затратах изготовить станок, полностью отвечающий требованиям мастерской как по техническим и эксплуатационным параметрам, так и по габаритам.
Пресс может использоваться для различных целей: запрессовки подшипников или гибки металла. Конструкция в каждом случае будет аналогичной, разница лишь в размерах и рабочих принадлежностях.
С помощью ручного пресса из домкрата, который поместится в любой мастерской, в домашних условиях можно успешно выполнять многие технологические операции, такие как монтаж и демонтаж подшипников, запрессовка и выпрессовка различных втулок и валов, гибка и простые штамповочные операции.
Основной компонент домашнего пресса
Почему для самодельных прессов необходимо использовать гидравлический домкрат? Это связано с принципом работы такого устройства, который основан на одном из основных законов физики. Согласно этому закону, жидкость, в отличие от газа, не сжимается под давлением и, соответственно, не уменьшается в объеме. Гидравлический домкрат позволяет передавать без потери мощности усилие, оказываемое пользователем устройства на обрабатываемую деталь.
Гидравлический домкрат состоит из двух цилиндров и поршней разного диаметра. Он сконструирован таким образом, что усилие, оказываемое устройством на рабочий орган, значительно превышает усилие, оказываемое пользователем устройства на его управляющий элемент. Это позволяет использовать гидравлические домкраты для подъема грузов, даже очень тяжелых, а в случаях, когда такое устройство устанавливается на гидравлический пресс, создавать с его помощью большое сжимающее усилие. Еще одним важным фактором является то, что КПД гидравлических домкратов может достигать 80%, что очень хорошо.

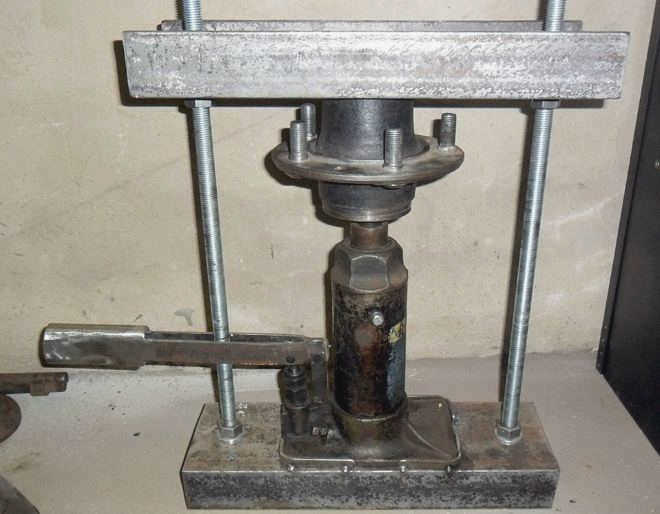

Конструкция переносного пресса с нижним домкратом
Однако если вы решили самостоятельно изготовить гидравлический подъемный пресс, вам необходимо учесть недостатки этого типа подъемного оборудования. Самым серьезным недостатком гидравлического домкрата является невозможность установить точную высоту, на которую опускается домкрат. При подъеме грузов этот недостаток не критичен, однако, когда гидравлический домкрат используется в качестве основного рабочего органа пресса, давление в камере домкрата необходимо сбрасывать после каждого рабочего цикла, чтобы подвести шток поршня к заготовке.
Особенности конструкции
Гидравлический автомобильный домкрат обычно используется в качестве приводного устройства самодельного гаражного пресса. Принцип его работы основан на законе Паскаля, согласно которому давление газа или жидкости передается в любую точку его объема без изменения его величины. Таким образом, создавая даже небольшое усилие на поршне гидроцилиндра меньшего диаметра, можно многократно увеличить его в цилиндре, характеризующемся большим диаметром.

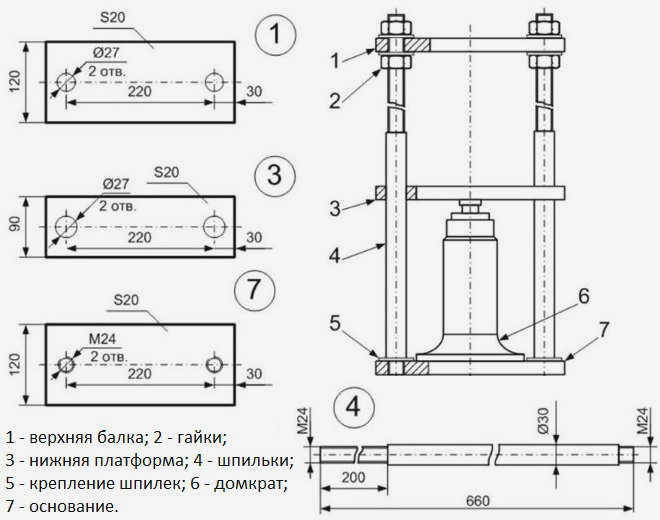

Конструкция легкого пресса с гидравлическим домкратом
Рабочая жидкость, используемая в гидравлическом устройстве (особенно в навеске), не сжимается и не расширяется под давлением – это сводит к минимуму потери мощности. Благодаря своим компактным размерам гидравлический домкрат способен создавать значительное давление, что позволяет не только использовать гаражный пресс, на котором он установлен, для запрессовки и выпрессовки подшипников, сайлентблоков и различных втулок, но и прессовать с его помощью изделия из листового металла.
Наиболее важными преимуществами самодельного гидравлического гаражного пресса, изготовленного на базе гидравлического домкрата, являются:
- высокий КПД, который может достигать 80%;
- высокое передаточное отношение, позволяющее увеличить его на штоке выходного поршня в несколько раз за счет приложения небольшого усилия на рычаг (такое высокое передаточное отношение обеспечивается тем, что поршни гидроцилиндров, установленных в гидроподъемном агрегате, имеют значительную разницу в диаметрах);
- Плавная работа подъемного устройства.

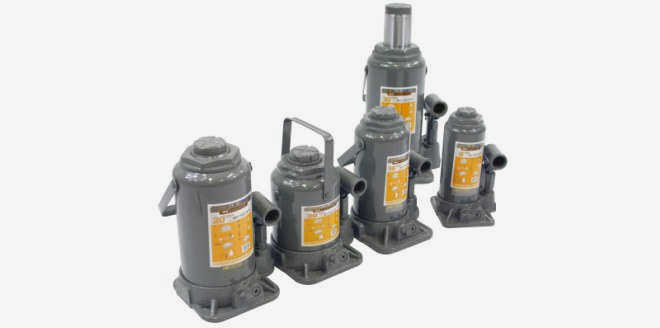

Как выбрать гидравлический домкрат
Задумываясь о том, как построить гаражный пресс, с помощью которого можно своими руками выпрессовывать и запрессовывать подшипники, втулки, сайлентблоки и выполнять другие технологические операции, важно правильно выбрать не только конструкцию, но и домкрат. Наиболее подходящим, как по форме и размерам, так и по техническим характеристикам, считается одноболтовый гидравлический домкрат бутылочного типа. К преимуществам этого гидравлического домкрата, который обычно выбирают, чтобы сделать гидравлический пресс своими руками для гаража, относятся:
- Гораздо большая мощность (если сравнивать с устройствами механического типа);
- способность (согласно паспортным данным) создавать усилия от двух до ста тонн (соответственно, пресс, изготовленный с помощью этого гидравлического домкрата, сможет развивать усилие, значение которого достигает 30 тонн).
От выбора гидравлического домкрата зависит мощность и габариты изготавливаемого пресса
Для того чтобы сделать гидравлический пресс своими руками для гаражных работ, отвечающий всем требованиям, предъявляемым к такому оборудованию, желательно ознакомиться не только с соответствующими чертежами, но и с видео по сборке, которое легко найти в открытом доступе в интернете.
Варианты для использования в домашних условиях
Использование гидравлического пресса в гараже или домашней мастерской довольно распространено. Этот компактный пресс подходит для ремонта автомобилей и других применений.

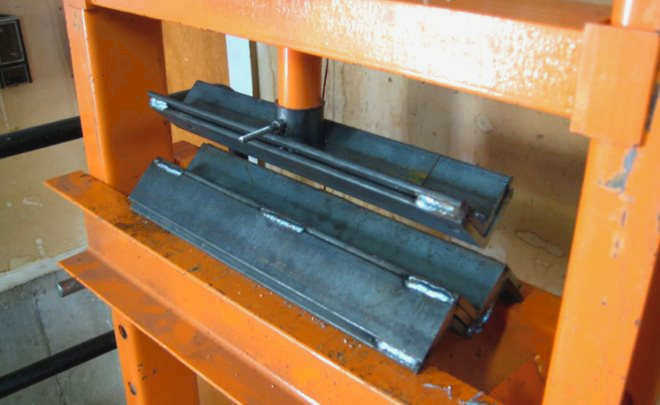

В частности, с помощью этой компактной машины можно выпрессовывать подшипники или сайлент-блоки и запрессовывать на их место новые детали. Помимо ремонта автомобилей, гидравлический пресс можно использовать для сгибания металлических деталей, создания необходимого давления для склеивания поверхностей, брикетирования отходов и выдавливания масел и жидкостей. Заводское оборудование для этих целей (даже ручной гидравлический пресс) стоит немалых денег, и не каждый может его приобрести. Между тем, такой пресс можно сделать своими руками, потратив деньги только на покупку необходимых материалов.

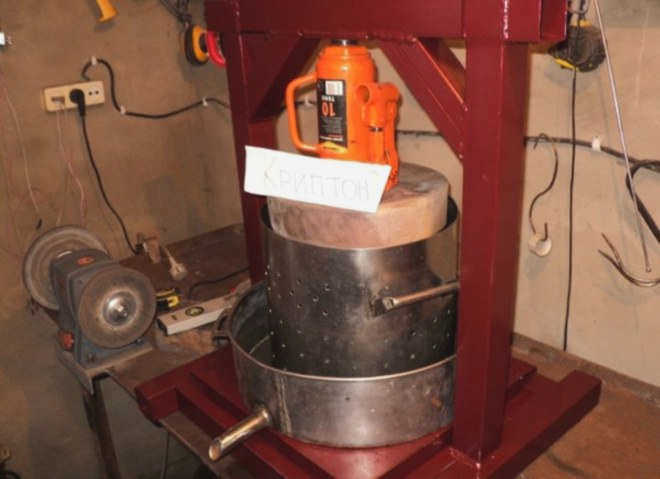

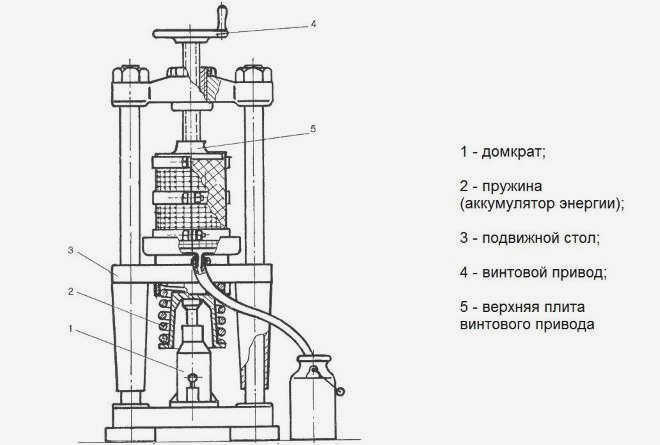

Использование пресса в качестве соковыжималки
Примечательно, что конструкцию самодельного гидравлического пресса можно сразу же приспособить для решения конкретной проблемы с той или иной деталью или заготовкой. Самодельный пресс не займет много места, и для его размещения будет достаточно небольшого пространства в мастерской или гараже. Подробные инструкции по изготовлению гидравлического пресса вы найдете ниже. Также в конце статьи есть видеоролик на эту тему.
Конструкция самодельного пресса
Самодельные гидравлические прессы не должны обладать очень выдающимися техническими параметрами, достаточно, чтобы они развивали усилие в 10-20 тонн. Этот параметр самодельного гидравлического пресса зависит от того, какие операции вы собираетесь выполнять с его помощью.

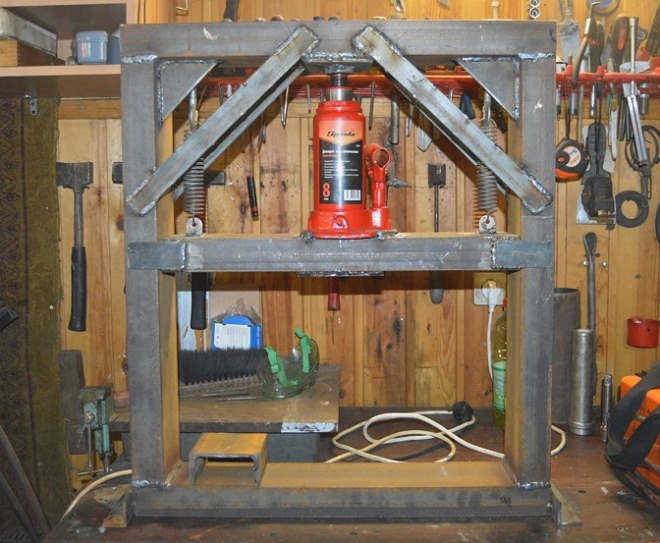

Один из самых распространенных и простых вариантов самодельного пресса
Существует еще ряд параметров, которым соответствуют не только промышленные, но и бытовые гидравлические прессы:
- габариты;
- вес оборудования;
- ход поршня;
- наличие манометра в конструкции пресса;
- характеристики используемой рамы.
В самодельных прессах давление в рабочем цилиндре обычно создается с помощью гидравлического насоса с ручным управлением, который может быть встроен в машину или располагаться отдельно от нее. Эта конструктивная особенность зависит только от оборудования, выбранного для изготовления такого устройства. Сделать гидравлический пресс своими руками очень просто, если за основу взят домкрат бутылочного типа. Этот тип домкрата уже имеет встроенный ручной насос.

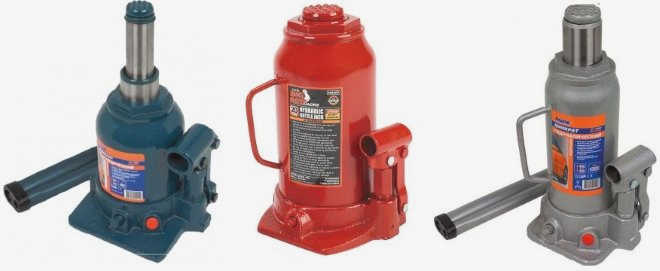

Гидравлический домкрат бутылочного типа идеально подходит для использования в самодельном гидравлическом прессе
Прежде чем приобрести подходящий домкрат для изготовления самодельного гидравлического пресса, важно определить, какие задачи будут решаться с его помощью. Это влияет как на конструктивную схему самодельного гидравлического пресса, так и на усилие, которое он будет создавать. Следующий шаг – сделать чертеж гидравлического пресса, который вы собираетесь изготовить самостоятельно. Конечно, вы можете найти такой чертеж в интернете или даже посмотреть фото и видео процесса создания гидравлического домкратного пресса своими руками. Но в этом случае вы столкнетесь с необходимостью адаптировать имеющееся оборудование к чужому самодельному прессу.

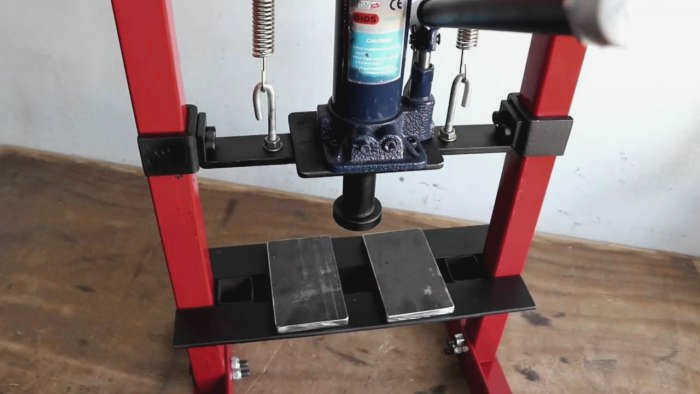

Бессварочный пресс из автомобильного домкрата
Очень простая конструкция гидравлического пресса из обычного автомобильного домкрата. При проведении ремонта автомобиля, мотоцикла или любого вида работ необходимо использование пресса. Он используется для контролируемой гибки деталей, их выравнивания, выпрессовки запрессованных подшипников и т.д. Высокая стоимость заводского пресса делает такую покупку неоправданной. Я предлагаю вариант на основе автомобильного домкрата грузоподъемностью 5 тонн.
Необходимые материалы
- квадратная стальная труба 50х50 мм
- стальной уголок 40х40 мм
- стальная полоса 40х4 мм;
- 10 мм стальной лист;
- стальной лист 4 мм;
- Бутылочный домкрат 5 т;
- 2 цилиндрические пружины для батута;
- 2 J-болта с гайками;
- 12 болтов M10 Ø 60 мм с гайками;
- 2 болта M10 Ø 80 мм с гайками;
- 2 болта M10 для шестигранного ключа 30 мм;
- 4 болта M8 для шестигранного ключа 16 мм;
- 2 винта M10 длиной 16 мм;
- 4 винта M6 длиной 16 мм;
- 1 винт с шестигранной головкой M10 x 30 мм.
- Пяточная планка.

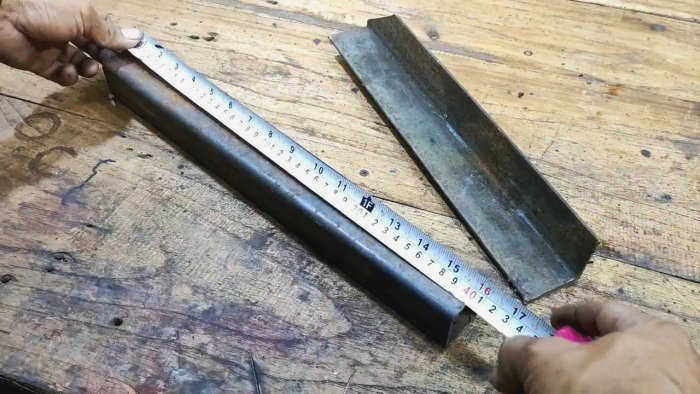

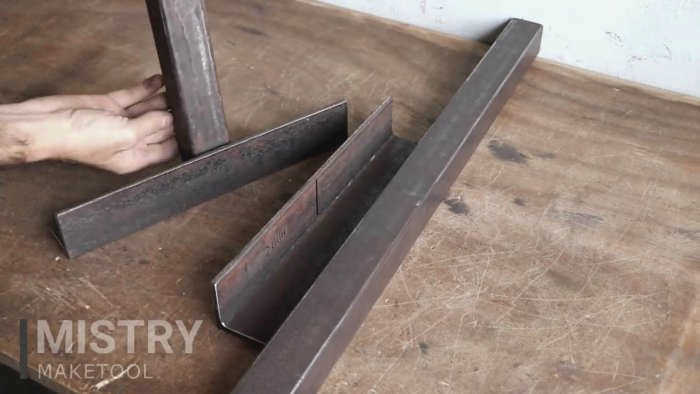

Начните с отрезания 2 частей от квадратной трубы. В дальнейшем они будут использоваться в качестве основного основания станка. Их длина подбирается в соответствии с параметрами домкрата. В итоге у меня получилось 66 см. Ножки я также делаю из углового железа. Длины 30 см достаточно, чтобы они были устойчивыми.

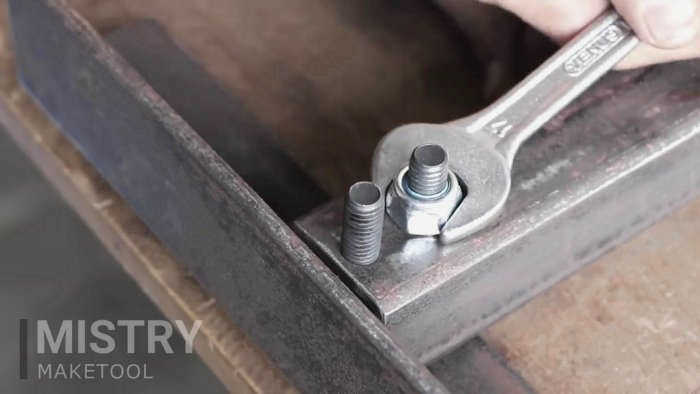

Я отмечаю угол с помощью шаблона для сверления, а затем готовлю 2 отверстия для винтов M10. Я кладу уголок на квадратную трубу и располагаю его под углом 90 градусов, чтобы сделать отметки для сверления. Подготовьте сквозное отверстие через обе стенки квадрата. Теперь соедините трубу и уголок с помощью длинных болтов и гаек.

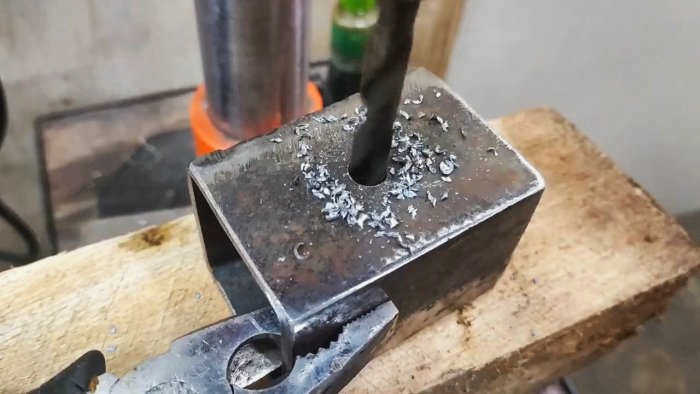

Когда столбы готовы, я отрезаю два куска углового железа длиной 40 см. Они будут использоваться в качестве верхнего усиленного упора для домкрата. Я выравниваю их по одной линии и отмечаю, где должны быть просверлены отверстия. Сначала я сверлю отверстия в углах, а затем сверлю квадрат.
Вам потребуется
- Квадратная труба 4×4×40 см
- Равнобедренный уголок 5×5 см
- Стальной лист толщиной 12×14 см
- металлическая лента
- дюбель с круглой головкой
- стальное кольцо
- ручной домкрат;
- пружина натяжения;
- аэрозольная краска и т.д.
Высококачественные и долговечные дрели по сниженным ценам на AliExpress – http://alii.pub/5zwmxz.
Инструменты: Измерительная лента, транспортир и маркер, шиномонтажка, 2 тонких листа, сварка, дрель, плоскогубцы.

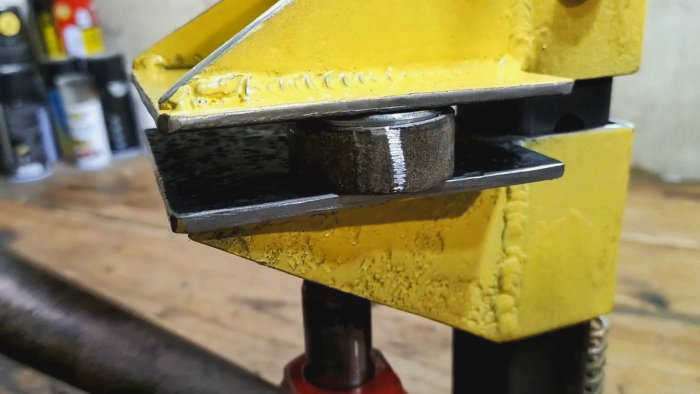

Процесс изготовления мини-пресса из любого ручного домкрата и металлолома

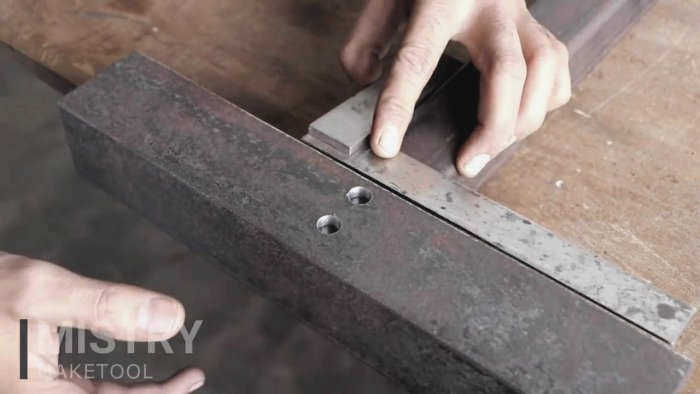

Отрежьте куски длиной 7 см от равнобедренного уголка 5×5 см. Расположите их попарно вокруг квадратной профильной трубы, поместите между ними 2 тонкие металлические пластины и приварите их.

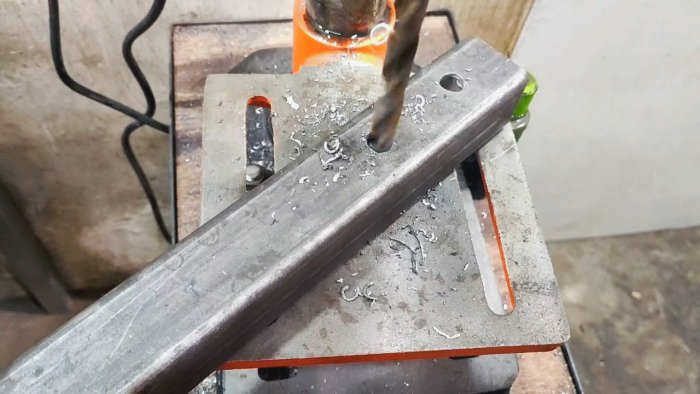

Просверлите сквозное отверстие в центре одного ползуна. На одной стороне квадратной трубы, на расстоянии 3,5 см от одного края, просверлите 4 отверстия через каждые 5 см.

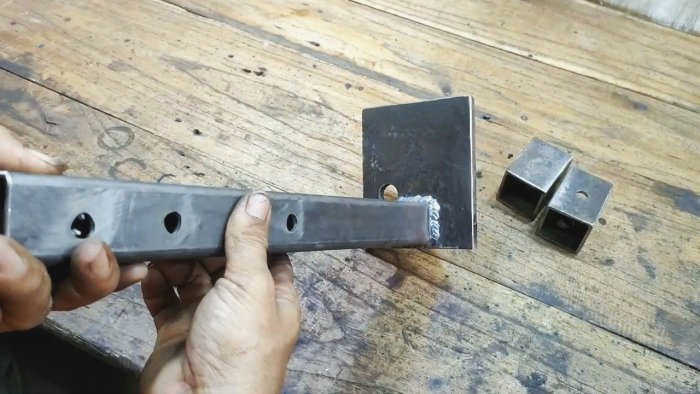

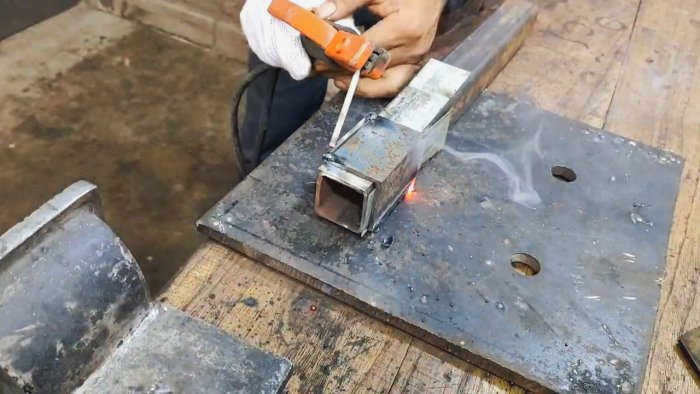

На опорной плите размером 12х14 см вертикально приварите квадратную трубку с отверстиями, направленными вверх, в середине стороны длиной 12 см.
Отрежьте 2 куска стальной полосы длиной 10 см. Приварите одну сторону ползунков под ровным углом к другой, выровняв нижние части. Отверстия ползунов должны быть параллельны приваренной стороне полосы.
