Ниже описаны правила пользования гигрометром VIT-2.
Правила пользования гигрометром с первого взгляда
Как пользоваться психрометрическим гигрометром VIT-2.
1. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
1.1 При работе с гигрометром категорически запрещается:
-подвергать гигрометр сотрясениям и сильным ударам как при установке, так и при эксплуатации;
-потертости шкалы термометра и психрометрической таблицы растворителями, кислотами и другими подобными жидкостями;
-перегрев термометров гигрометра ВИТ-2 более чем на 60°С и гигрометра ВИТ-1 более чем на 45°С. Перегрев приводит к разрушению резервуаров термометров.
1.2 При разрушении капилляров термометра необходимо удалить жидкость термометра (толуол) с окружающих предметов с помощью горячей воды и моющих средств. Толуол токсичен и легко воспламеняется.
2. ПОДГОТОВКА К РАБОТЕ
2.1 Распакуйте гигрометр и убедитесь в его комплектности в соответствии с паспортом.
2.2 Снимите питатель с основания. Заполните питатель дистиллированной водой. Заполните, погрузив очаг в емкость с водой запаянным концом вниз.
2.3 Установите очаг на основание так, чтобы расстояние между открытым концом очага и резервуаром термометра было не менее 20 мм, а фитиль не касался стенок открытого конца очага.
2.5 Психрометрическая диаграмма, установленная на основании гигрометра
действительна для определенной скорости вертикального потока воздуха (скорости всасывания), омывающего гигрометр. Скорость всасывания указана в таблице.
Полная психрометрическая таблица для версии гигрометра ВИТ-2.
2.6 Перед измерением относительной влажности рекомендуется измерить скорость всасывания непосредственно под гигрометром.
Скорость всасывания следует измерять с помощью крыльчатого анемометра У5 ГОСТ 6376-74. Порядок измерения – в соответствии с паспортом на анемометр. Скорость всасывания, измеренная анемометром, округляется до десятых долей м/с с помощью правила арифметического округления.
Что такое гигрометр и для чего он нужен?
В помещениях часто наблюдается повышенная или пониженная влажность, что может иметь неприятные последствия. Гигрометр – это прибор, который измеряет влажность воздуха. С его помощью вы можете проверить, соответствует ли влажность воздуха в вашем доме норме, и при необходимости отрегулировать ее.

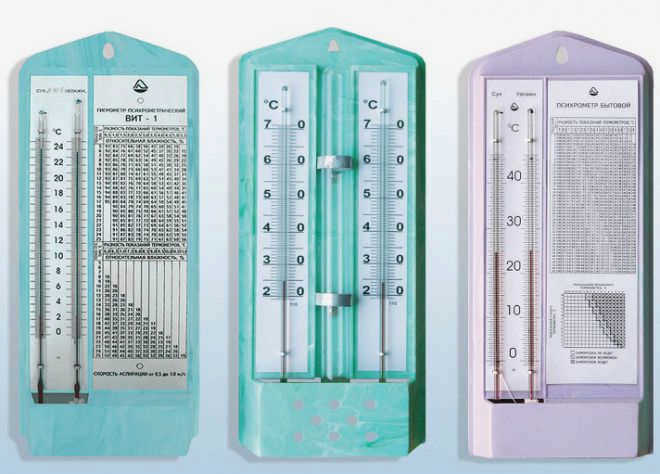

Гигрометр психрометрический ВИТ-2
Существует несколько типов гигрометров, которые имеют разные характеристики и области применения.
Существуют волосяные гигрометры, которые наиболее просты в использовании, но имеют много недостатков. Весовые гигрометры имеют сложный принцип работы, поэтому они неудобны для обычных пользователей, но такие приборы обладают высокой точностью.
Существуют конденсационные гигрометры, которые имеют встроенное зеркало, с помощью которого можно проводить измерения. Существуют также психрометры, которые будут рассмотрены ниже.
Гигрометры имеют широкий спектр применения. Они необходимы в быту для установления комфортного уровня влажности. Они используются в медицинских кабинетах, офисах. Есть также помещения, на которые влажность может оказывать негативное влияние. Например, их можно найти в музеях. Обычно это древние артефакты и останки организмов, поэтому музеи не могут обойтись без таких устройств. Животные и растения также не могут существовать при слишком низкой или высокой влажности, поэтому гигрометры используются в сельском хозяйстве.
Эти приборы были разработаны в Германии в 19 веке. Принцип работы остается неизменным и по сей день. В настоящее время изменился только внешний вид прибора в стремлении быть как можно более точным.

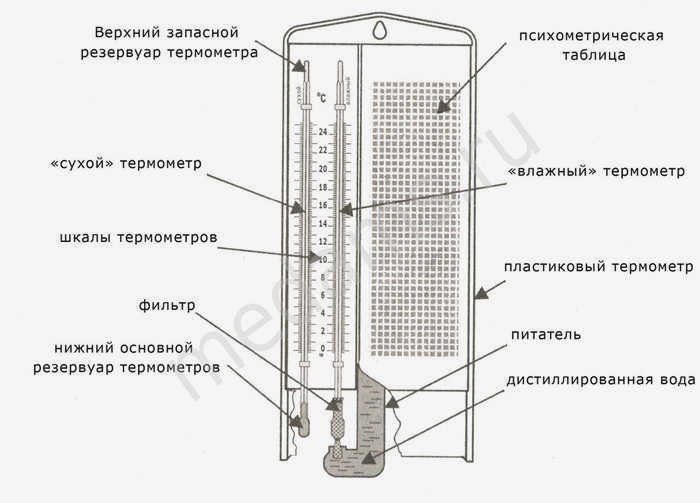

Структура и принцип работы гигрометра:
Два термометра, температурная шкала, психрометрическая таблица и стеклянный питатель установлены на пластмассовом основании. Один термометр остается сухим, капилляр другого термометра – мокрым. Утолщение капилляра "мокрого" термометра, в котором большая часть термометрической жидкости (не ртути, а безвредного толуола) помещена в специальный трубчатый текстильный материал (фитиль), хорошо впитывающий воду. Другой конец этого материала помещается на несколько сантиметров в открытый конец изогнутой стеклянной трубки (фидера), в которую наливается обычная вода (желательно дистиллированная). Весь материал смачивается водой, и, благодаря циркуляции воздуха, вода испаряется и охлаждает капиллярную луковицу. Это делает показания "сухого" и "мокрого" термометров разными. Это и есть ключ к определению относительной влажности. Остается только снять показания "сухого" термометра и определить разницу между "сухим" и "влажным" термометром. Относительную влажность можно найти на психрометрической диаграмме, прикрепленной непосредственно к корпусу прибора, на пересечении текущей температуры "сухого" термометра и разности температур "сухого" и "влажного" термометров.
Скорость всасываемого воздуха в помещении при измерении относительной влажности гигрометрами ВИТ-1 или ВИТ-2 не должна превышать 1 м/с. В противном случае разница между "сухим" и "влажным" термометром будет больше и относительная влажность будет занижена в соответствии с таблицей.
Различия между психрометрами-гигрометрами ВИТ-1 и ВИТ-2 Различия между психрометрами-гигрометрами ВИТ-1 и ВИТ-2 касаются диапазона измеряемой температуры и относительной влажности соответственно:

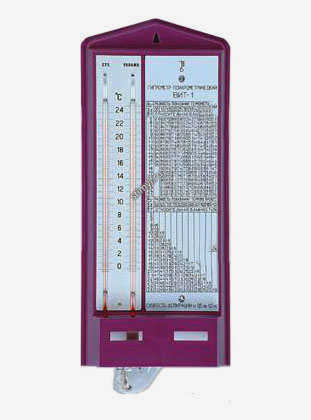

VIT-1 измеряет температуру в диапазоне от 0 до +25 ºC и относительную влажность в диапазоне от +5 до +25 ºC.

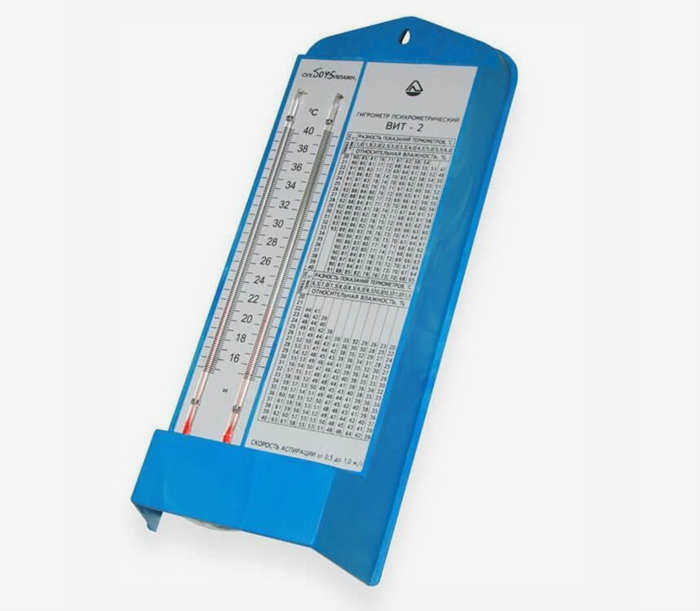

VIT-2 измеряет температуру в диапазоне от +15 до +40 ºC и относительную влажность в диапазоне от +20 до +40 ºC.
Поверка гигрометров.
Психрометрические гигрометры являются одним из видов измерительных приборов. Как таковые, они имеют погрешность показаний, которая контролируется специальными нормами. Каждый гигрометр i , имеет индивидуальную поверку состояния. Это говорит о качестве реализуемой продукции, о строгом контроле качества выпускаемого производителем оборудования. Диапазон поверки гигрометров i составляет Вся эта и другая необходимая информация указана в индивидуальном паспорте прибора (он же свидетельство о поверке), который поставляется в комплекте.
Покупая гигрометры у нас, вы можете быть уверены в качестве приобретаемой продукции, точности показаний и свежести поверки. Доставка осуществляется во все регионы России транспортными компаниями по запросу. При заказе на сумму более 3 000 рублей доставка до терминала транспортной компании бесплатно.
В ассортимент нашей продукции входят термометры С первоначальной заводской калибровкой:
| 3 года | Россия | Термометр с поверкой 3 года для измерения температуры в кладовых и на складах, российского производства, калиброванный в России |
| 3 года | Россия | Термометр с 3-летней легализацией для измерения температуры в кладовых и на складах, российского производства, калиброванный в России |
| 3 года | Россия | Термометр с 3-летней легализацией для зернохранилищ, холодильников, складов, украинского производства. |
| 3 года | Россия | Термометр с 3-летней легализацией для измерения температуры в складах, хранилищах, лабораториях, пр-во Россия, легализованный в России |
| 3 года | Россия | Термометр с 3-летней легализацией для измерения температуры в холодильниках, складах, лабораториях, пр-во Россия, легализованный в России |
| 3 года | Россия | Термометр с 3-летней легализацией для измерения температуры воды/молока, Производитель: Украина, легализован в России |
| 2 года | Россия | Термометр с 2-летней легализацией для измерения температуры воды/молока, производитель: Россия, легализован в России |
| 2 года | Россия | Термометр с 2-летней легализацией для измерения температуры в диапазоне 0°C ~ +100°C, российского производства, калиброванный в России |
| 3 года | Россия | Термометр с 3-летней легализацией для измерения температуры в диапазоне 0°C ~ +200°C, российского производства, калиброванный в России |
| 2 года | Россия | Психрометрический термометр для измерения температуры и относительной влажности, калиброванный на 2 года, изготовлен в России, испытан в России |
| 2 года | Россия | Психрометрический гигрометрический термометр с поверкой на 2 года для температуры и относительной влажности, изготовлен в России, поверен в России |
Руководство по эксплуатации психрометрических гигрометров ВИТ-1 и ВИТ-2.
Психрометрические гигрометры VIT-1 и VIT-2 можно приобрести у нас по самой выгодной цене.
Введение
1 В руководстве указаны меры предосторожности при работе с гигрометром, его подготовка к работе и порядок эксплуатации, типичные неисправности и техническое обслуживание гигрометра.
Технические характеристики гигрометра, поправки к термометру гигрометра и гарантия производителя приведены в паспорте.
Меры безопасности при работе с гигрометром
При работе с гигрометром не допускается
- Подвергать гигрометр резким ударам как при установке, так и при эксплуатации;
- Протирать шкалу термометра и психрометрическую диаграмму растворителями, кислотами и другими подобными жидкостями;
- Перегревать термометры гигрометра ВИТ-1 более чем на 45°С и гигрометра ВИТ-2 более чем на 60°С. В случае перегрева резервуары термометров могут быть разрушены.
2. Если термометры повреждены, термометрическая жидкость толуол удаляется с окружающих предметов горячей водой. Толуол токсичен, легко воспламеняется и имеет температуру вспышки около 5°C.
Устройство и принцип действия гигрометра
(1) Гигрометр представляет собой прибор, установленный на основании из фенольного пластика или других материалов с аналогичными свойствами. К основанию прикреплены два термометра со шкалой, психрометрическая диаграмма и стеклянный или пластиковый резервуар, заполненный дистиллированной водой. Резервуар термометра под надписью "Wetted" смачивается водой из резервуара с помощью кембрийского или шифонового фитиля.
(2) Метод измерения относительной влажности с помощью психрометрического гигрометра основан на взаимосвязи между атмосферной влажностью и психрометрической разницей – разницей между показаниями "сухого" и "влажного" термометров, находящихся в термодинамическом равновесии с окружающей средой. Сняв показания термометров и скорректировав их показания, определите разницу в показаниях термометров. Затем используйте показания "сухого" термометра и разницу между показаниями "сухого" и "влажного" термометров для определения относительной влажности в соответствии с психрометрической таблицей.
Инструкции по эксплуатации
Чтобы понять, как пользоваться терморегулятором, важно прочитать руководство пользователя. Начните с распаковки прибора и ознакомления с прилагаемым руководством по эксплуатации. Дистиллированная вода отсутствует, и ее следует налить в контейнер сразу после извлечения устройства. Основание легко снимается. Устройство подачи следует опустить в емкость с жидкостью. Важно, чтобы герметичный конец находился на дне. Когда фидер находится в нужном положении, расстояние от термометра до отверстия фидера должно составлять 2 сантиметра, но фитиль не должен касаться его.
В рабочем положении фитиль должен быть хорошо смочен водой. Поместите инструмент на ровную поверхность.
Обязательным условием является отсутствие вибрации, источников тепла или холода. Все эти факторы могут повлиять на работу термометра, и погрешность превысит допустимый предел.
Используя данные приведенной таблицы, важно поддерживать необходимую скорость испарения, т.е. поток, воздействующий на прибор. Перед началом работы следует измерить скорость, чтобы определить уровень относительной влажности. Для этого используется лопастной анемометр U5. Полученные значения следует округлить до десятых. Интервал калибровки имеет важное значение.
При работе с психрометром следует учитывать показания двух термометров. Важно, чтобы шкала находилась прямо перед глазами наблюдателя. Не дышите на прибор, так как это приведет к неточным показаниям. Сначала определите десятые доли градуса, а затем целые числа. Полученный результат прибавляется к поправкам в сертификате. Затем следует подсчитать полученную разницу. Относительная влажность определяется путем пересечения температуры, указанной сухим термометром, и полученной разницы. В остальных случаях принцип аналогичен VIT-1. При отсутствии поправок в техническом паспорте производится линейная интерполяция с использованием приблизительных значений.
Меры предосторожности
Производитель хочет проинформировать вас о мерах предосторожности, которые необходимо соблюдать при использовании прибора. Категорически запрещается
- подвергать прибор ударам не только во время работы, но и во время установки;
- чистить весы и стол кислотами, растворителями или другими агрессивными жидкостями;
- подвергать прибор перегреву, допустимая температура до +45°C.
Если последнее требование не будет учтено, резервуары просто разрушатся.
В некоторых случаях вместо дистиллированной воды используется такое вещество, как толуол. Обращаться с оборудованием следует с особой осторожностью.
Толуол можно удалить только горячей водой с обязательным использованием CMC. Само вещество является токсичным и легковоспламеняющимся, поэтому психрометр должен находиться в недоступном для детей месте.
Узнайте, как работают психрометрические гигрометры VIT-1 и VIT-2 из видео ниже.
