При монтаже ответвлений подключение LV-ABC-4 к основному кабелю осуществляется с помощью специального прокалывающего зажима. При затягивании винта зазубренная контактная пластина прокалывает изоляцию и проникает в материал кабеля, обеспечивая надежный контакт. Винт затягивается до срезания головки.
Какой тип кабеля требуется для жесткого кабеля 2×16?
LV-ABC (самонесущие изолированные линии) используются во всем мире. Они могут снабжать электроэнергией жилые дома, общественные и промышленные объекты, выдерживая даже очень высокие нагрузки до 35 киловатт. СИП – это именно так – "проводник".
Его ключевым отличием от кабелей является отсутствие какой-либо дополнительной защиты. Точнее говоря, вопреки названию, изолированы только сами проводники. На них нет защитной изоляции или брони. Тем не менее, его часто называют кабелем, но учтите, что это технически неверно.
Самонесущие изолированные кабели (СИП) используются повсеместно. Они могут снабжать электроэнергией жилые дома, общественные и промышленные объекты, выдерживая даже чрезвычайно высокие нагрузки – до 35 киловатт. СИП является именно таким – "проводником".
Его ключевым отличием от кабелей является отсутствие какой-либо дополнительной защиты. Точнее, вопреки названию, изолированы только сами проводники.
На них нет защитной изоляции или брони. Тем не менее, его часто называют кабелем, но имейте в виду, что это технически неверно.
При монтаже АВС используются различные соединители. Одним из наиболее важных его компонентов являются ответвительные клеммы. Они позволяют подключать дополнительные кабели LV-ABC к основному кабелю для подачи электроэнергии в жилое или коммерческое здание.
Клеммы кабельной перемычки для LV-ABC – технические характеристики и область применения

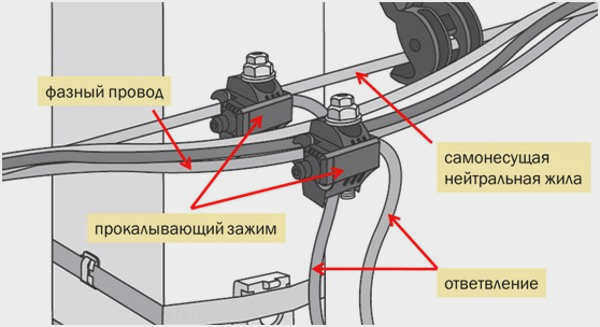

Кабельная перемычка позволяет создавать ответвления от основного кабеля. Отводы могут вести к следующим объектам:
Экспертиза
Специалист в области технологий, энергетики и электроники
Задать вопрос "It-специалист по технологиям для модернизации энергетики"
Обжим для труб диаметром 4×16 Механизм обжима прост: основной и вспомогательный кабель проходят через соответствующие проушины, затем специалист затягивает винт и обеспечивает плотный контакт. Пожалуйста, обращайтесь, я в вашем распоряжении!
Подключение LV-ABC к медному кабелю, как подключить
Основное назначение ответвительных клемм – обеспечить бесперебойную подачу электроэнергии конкретным потребителям. В то время как основная сеть подключается непосредственно к источнику электроэнергии, силовые кабели в первую очередь подключаются к линии электропередачи.
Назначение клемм – обеспечить безопасное и надежное соединение, а также протекание тока по линии электропередачи к подключенному объекту.
Для кабелей LV-ABC используются защитные клеммы с дополнительной изоляцией корпуса. Они позволяют быстро устанавливать колена без необходимости снятия изоляции.
Благодаря этому зажимной метод разветвления сети гораздо более популярен, чем метод безопасной скрутки.
Что такое кабель LV-ABC и в чем его преимущества?
Что такое кабель СИП
Самонесущий изолированный кабель – так расшифровывается аббревиатура СИП. Из названия следует, что главное отличие от обычного кабеля – это изоляция. В ней используется светостабилизированный сшитый полиэтилен, который, по словам производителей, готов прослужить более 25 лет.

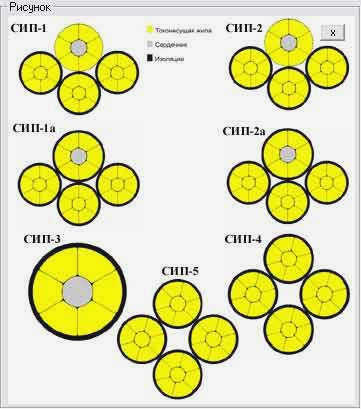

На рисунке показаны все модели кабеля СИП
- В настоящее время на рынке представлено несколько модификаций этого кабеля. Наиболее простыми являются кабели СИП1 и СИП2. Они состоят из двух проводников, один из которых, фазный проводник, имеет изоляцию, а нулевой проводник является несущим и не имеет изоляции. Единственное различие между этими типами проводников заключается в типе используемой изоляции.
Обратите внимание, что существует также СИП 2F, который отличается от вышеуказанных моделей только типом изоляции.
- Кабель СИП 1А и СИП 2А. Имеет изолированный фазный и нулевой проводник. Единственное отличие между ними – тип используемой изоляции.
- В данном случае используется кабель СИП 3.который имеет только одну изолированную жилу. Он изготавливается по технологии сталеалюминиевых проводов с последующим покрытием изоляции.
- Но самая низкая цена на провод СИП 4.который не имеет несущих жил и все его четыре жилы изолированы. Этого удалось достичь благодаря использованию не алюминиевых сплавов, как в других моделях, а чистого алюминия. Провод СИП 4 не имеет опорных прядей, а закреплен за самим проводом.
- Провод СИП 5 также изготавливается без поддерживающих прядейкоторый состоит из двух проводов. Все жилы имеют изоляцию.
Преимущества провода
По сравнению с обычными проводами изолированный провод свиноводческой цепи имеет много преимуществ. Единственным недостатком является более высокая цена.
Подключение частных домов кабелем СИП
Хотя он решает многие проблемы, он не снимает обязанности соблюдать требования правил устройства электроустановок для электроснабжения дома. Но они для кабеля СИП не имеют отдельных инструкций.
Подключение кабеля к кабелю СИП
- Одно из основных требований, которое устанавливает ПУЭ 2.1.79, – это высота ввода. Его высота должна быть не менее 2,75 метра. В то же время необходимо соблюдать расстояние не менее 20 см от скатов крыши или других выступающих частей дома.
Примечание: Если высота здания не соответствует этим требованиям, допустимы выходы на крышу. В этом случае для достижения необходимой высоты можно установить дополнительные кронштейны. Обычно для этого используется стальная труба, через которую кабель прокладывается в дом. Она расширяется до требуемой высоты.
- Также в пункте 2.1.75 ЕСМ указаны расстояния до окон и балконов. Над окном расстояние должно быть не менее 50 см, под окном – 1 метр, а по вертикали – не менее 75 см. Расстояние от балкона со всех сторон должно быть не менее 1 метра.
- После выбора места для крепления кабеля можно приступать к монтажу. В инструкции по креплению кабеля LV-ABC рекомендуется использовать специальные крепежные элементы. К ним относятся специальные анкерные скобы, которые крепятся к стене с помощью гвоздей. К этому кронштейну крепится анкерный зажим, который удерживает провода на месте с помощью внутренних клиньев.

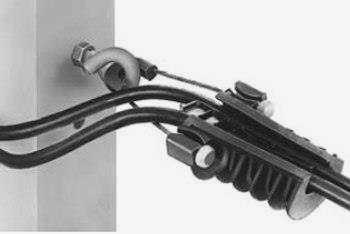

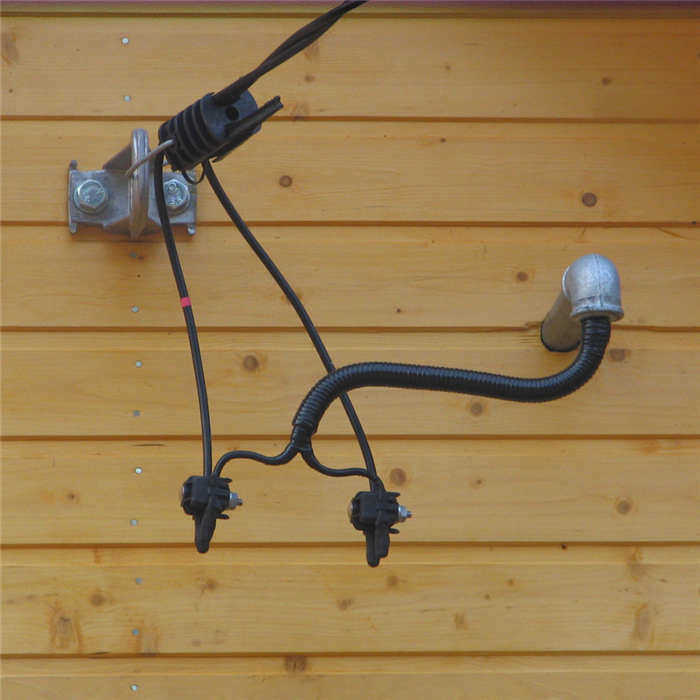

Кабель LV-ABC крепится к дому с помощью специальных соединителей
- После того как кабель закреплен между столбом и домом, можно переходить непосредственно к входу в дом. Здесь может быть несколько вариантов. Если автомат и счетчик расположены на стене дома, то лучше всего провести электричество только к автомату. Остальная проводка должна быть выполнена кабелем.
- Если автомат подачи газа и счетчик расположены в распределительной коробке внутри дома, то кабель можно подключить к кабелю СИП или провести электричество в дом с помощью кабеля СИП. В обоих случаях требования к вводу одинаковы для всех этих вариантов.
- Ввод кабеля в дом должен быть выполнен в металлических каналах, трубах или гибких шлангах. Обычно используются стальные трубы. Согласно разделу 2.1.78 ПУЭ, она должна быть установлена таким образом, чтобы влага не могла накапливаться и проникать в нее.
Какую гофру выбрать
Чтобы понять, какую гофрированную трубу купить: ПНД или ПВХ, важно рассмотреть типичные области применения различных типов гофры.
- Наружная проводка в деревянном доме.
- Для проводки светильников в подвесных потолках и за пластиковыми и гипсокартонными панелями.
- Для электропроводки в ванных комнатах и других влажных помещениях.
- Это самое распространенное и наиболее часто используемое решение для монтажа в жилище или доме.
- Для наружных работ, но при условии, что воздействие прямых солнечных лучей сведено к минимуму.

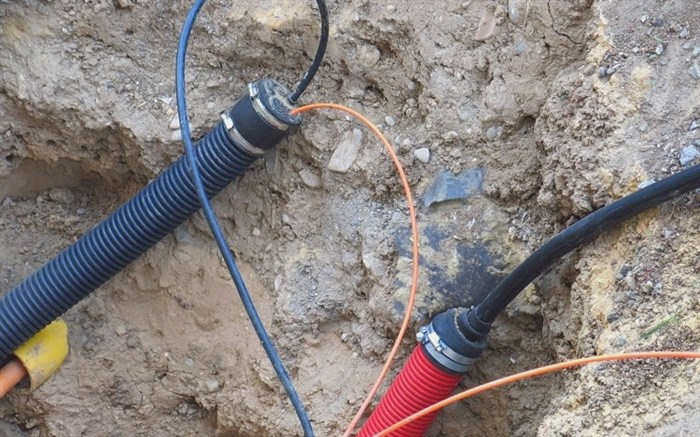

ПНД или ПВД, в том числе двухслойные, подходят для подземной (траншейной) и наружной прокладки кабеля.
Металлорукав используется для прокладки кабелей и проводов в местах с высокой вероятностью механических повреждений. Его можно использовать во взрывоопасной атмосфере. Существуют варианты с фланцами на концах и уплотнительным слоем – для использования во влажных помещениях. Поэтому однозначно сказать, что лучше, невозможно – каждая гофра имеет свое применение.

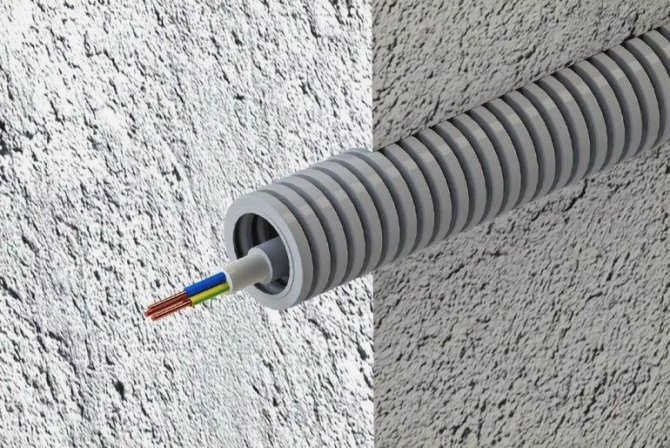

Важно правильно выбрать диаметр гофры для кабеля. Для того чтобы проложить кабель таким способом, он должен поместиться в гофрированную трубу, а иногда в одной трубе приходится прокладывать несколько кабелей. В этом случае требуется прокладка одного кабеля:
В таблице ниже приведены наружные диаметры распространенных кабельных изделий.
Например, для прокладки одной жилы ВВГ 3х4 требуется труба с наружным диаметром 20 или 25 мм, а ВБбШв 3х6 имеет диаметр 25-32 мм.
Напротив, при прокладке нескольких кабелей следует руководствоваться следующим алгоритмом:
Вам необходимо проложить электрические кабели для подключения нескольких мощных прожекторов, имеется кабель ПВС 2х2,5, сколько их поместится в ПВХ гофротрубу диаметром 50 мм?
По приведенным выше таблицам определите внешний диаметр кабеля и внутреннюю гофру:
Из этого следует, что в гофру диаметром 50 мм можно вставить максимум 6 проводников ПВС 2х2,5.
Теперь вы знаете, как выбрать кабельный жгут и какие размеры и типы изделий существуют на сегодняшний день. Напоследок рекомендуем посмотреть полезное видео на эту тему:
СИП 4 16 сколько киловатт выдерживает?
- Легкий вес (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их устанавливают в подвесные потолки и гипсокартонные конструкции.
- Средние (до 750 Н/ 5 см2) – устанавливаются в паз.
- Тяжелые (до 1250 Н/ 5 см2) – самые прочные, устанавливаются в бетонные стяжки.
- Очень тяжелые армированные (до 4000 Н/ 5 см2 и более). Они прокладываются под землей или консольно при прокладке на открытом воздухе.
В реальной жизни наиболее востребованы кабели 2х16 и 4х16. Так, кабель 4х16 используется для воздушных линий 0,6/1 кВ и для воздушных ответвлений к вводу в здание. Кабель 4х16 можно прокладывать по стенам зданий и другим конструкциям.
Кабель 2х16 используется для уменьшения сечения на ответвлениях при переходе от воздушной линии к внутренней проводке помещений. В качестве ответвления 2х16 идеально подходит для коттеджей или загородных домов.

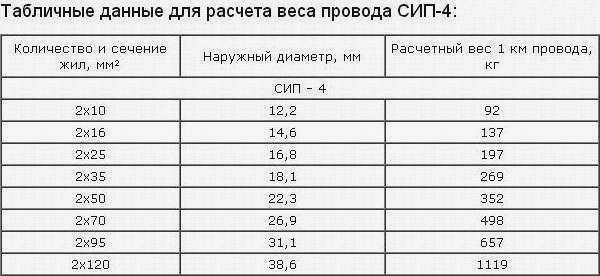

Несмотря на всю изоляцию, ЛВ-АВС имеет небольшой вес, что удобно при монтаже. Вес конкретной марки можно рассчитать по таблицам. Например, вес двухпроводного изолированного LV-ABC:
Использование изолированных кабелей вместо голых проводов позволяет избежать короткого замыкания и поражения электрическим током в случае обрыва линии. Проложить кабель в домашних условиях может даже неквалифицированный работник.
Мнение эксперта
Виктор Стребиж, эксперт по освещению и электрике
Задайте мне любой вопрос, я вам помогу!
На все кабели в нашем каталоге распространяется гарантия производителя, которая действительна при соблюдении условий транспортировки, хранения, монтажа и эксплуатации. Если вам что-то непонятно, пожалуйста, свяжитесь со мной!
Почему это популярно, преимущества и недостатки
Срок службы кабелей сокращается из-за перегрева, повышенной влажности, воздействия ультрафиолета и многих других факторов. Результат – короткие замыкания, сбои в работе, поражение электрическим током. Поэтому использование гофрированных рукавов полностью оправдано и с каждым годом становится все более популярным.
- Гидроизоляция;
- Долговечность;
- Огнестойкость, огнеупорность, негорючесть;
- Устойчивость к механическим нагрузкам, прочность;
- Легкость;
- Эстетичность;
- Устойчивость к коррозии;
- Кабель, уложенный в гофры, не ударит человека током;
- Защита кабеля от воздействия окружающей среды.
Кто-то скажет – зачем тратить деньги, если кабель все равно можно купить в защитной изоляции? Ответ прост: металл, из которого изготовлен кабель (алюминий или медь), легко выдерживает 25-30 лет, а вот кабель в оплетке без защиты живет в среднем три года.
| Площадь поперечного сечения кабеля, мм | Количество жил, шт. | Наружный диаметр гофры, мм |
| 1.5 | 2, 3, 4, 5 | 16,16, 20,20 |
| 2.5 | 2, 3, 4, 5 | 16,16, 20,25 |
| 4 | 2, 3, 4, 5 | 20,20,25,25 |
| 6 | 2, 3, 4, 5 | 20,25,32,32 |
| 10 | 2, 3, 4, 5 | 25,32,32,40 |
| 16 | 2, 3, 4, 5 | 32,32,40,40 |
| 25 | 2, 3, 4, 5 | 32,40,50,50 |
| 35 | 2, 3, 4, 5 | 40,50,50,63 |
| 50 | 2, 3, 4, 5 | 50,50,63, 63 |
| 70 | 2, 3, 4 | 50,63,63 |
| 95 | 2,3 | 63,63 |
| 120 | 2 | 63 |
| 150 | 2 | 63 |
Кабельный канал – назначение, выбор и эксплуатационные требования
- При прокладке кабелей на открытом воздухе необходимы специально разработанные гофры с защитой от ультрафиолетового излучения и механических повреждений;
- Температурный диапазон материала должен быть широким. Если кабель подвешивается, изоляция должна быть дополнительно усилена.
- Внешний кабель часто монтируется на специальной линии с помощью специальных кабельных стяжек;
При выборе подходящего кабеля следует учитывать следующие факторы:
Для внешней прокладки кабеля следует использовать высокопрочную защиту (сплошную или металлическую).
Для сплошных стен следует выбирать полипропиленовые кабели, а для кирпичных, бетонных, панельных и блочных стен – кабели из полиэтилена высокого давления. Если необходимо защитить внутренние кабели, но они не скрыты в стенах, идеально подойдет гибкая, легкая оболочка из ПНД.
Прежде чем выбрать кабельный жгут в магазине, обратите внимание на следующие моменты: белые жгуты (провода) используются для компьютерных сетей, черные и серые – для общего назначения, красные – для наружной прокладки, а зеленые – для телефонных кабелей.
Установка
Требования и правила
При установке кабельной водопропускной трубы необходимо соблюдать следующие требования:
Читайте также: Высота розетки для кухонной плиты и способы ее установки
- Длина одного участка составляет максимум 20-25 м. При этом трасса не должна иметь более 4 изгибов;
- Не допускается укладка одного отрезка гофрированной трубы на острых углах:
- Изгибы не должны располагаться рядом друг с другом;
- Угол изгиба не должен быть меньше 90 градусов, радиус – больше лучше, чем меньше;
- Минимальное расстояние между двумя параллельными шлангами должно быть не менее 200 мм.
Последовательность работ
- Электрические шланги разрезаются на части в соответствии с чертежом. Если шланг снабжен чертежом, поддерживайте его при резке;
- Подготовьте кабель (пучок), лучше перевязать его в нескольких местах гладкой клейкой лентой для повышения прочности;
- Конец кабеля прикладывается к протяжке и закрепляется на конце протяжки;
- Жгут втягивается в гофрированный электропровод.
- Накройте кабель и вставьте его в кабелепровод.
Как протянуть кабель
Крепление
Существуют некоторые общие правила крепления:
- Идеальное расстояние между креплениями должно составлять 40-50 см;
- Шурупы, саморезы и дюбели следует вкручивать до упора, чтобы не поцарапать гофру;
- Способ крепления зависит от материала стены. Для мягких стен (дерево, гипсокартон и т.д.) подходит гвоздь или саморез. Для кирпичных и подобных поверхностей подходит гвоздь или дюбель;
- Шланг крепится к бетонному столбу пластиковыми стяжками, а к кабелю – пластиковыми подвесами;
Типы крепежных элементов для гофрированных шлангов:
- Шпилька-клипса;
- Кабельная стяжка;
- Кабельные стяжки KSP;
- Гвоздевые зажимы и скобы;
- U-образные хомуты;
Выбор крепежа зависит от размера и формы прохода и места его установки.
Специальные характеристики для наружной прокладки
- При прокладке кабелей на открытом воздухе требуются специально разработанные кабельные каналы, обеспечивающие защиту от ультрафиолетового излучения и механических повреждений;
- Температурный диапазон материала должен быть большим. Если кабель подвешивается, изоляция должна быть дополнительно усилена.
- Внешние гофрированные кабели часто монтируются на специальных тросах с помощью специальных кабельных стяжек;
Правила монтажа SIP-4 4×16
В первую очередь необходимо проложить кабельные трассы, затем подключить электросеть, которая будет являться источником питания для помещения.
Обратите внимание, что подключение к кабелю без изоляционного слоя осуществляется через гофры плотного состава, а также с помощью хомутов. В этом случае край кабеля необходимо изолировать, а затем сжать. Допускается использование ответвительных разъемов, необходимых для непрофильных кабелей.
