- Максимально возможная длина участка составляет 20-25 метров. При условии, что трасса имеет не более 4 изгибов.
- Изгибы не должны примыкать друг к другу. Расстояние между ними должно быть не менее 4-5 метров. Если необходимо, чтобы повороты находились рядом друг с другом, лучше разместить рядом с ними распределительную коробку или смотровой колодец.
- Угол изгиба должен быть не менее 90°, чем больше, тем лучше.
- Если трассы электрических кабелей и небольших кабелей и проводов проходят рядом друг с другом, минимальное расстояние прокладки двух гофрированных шлангов составляет 200 мм. Они могут пересекаться только под прямым углом.
Гофрированная труба для прокладки кабелей и кабелепроводов

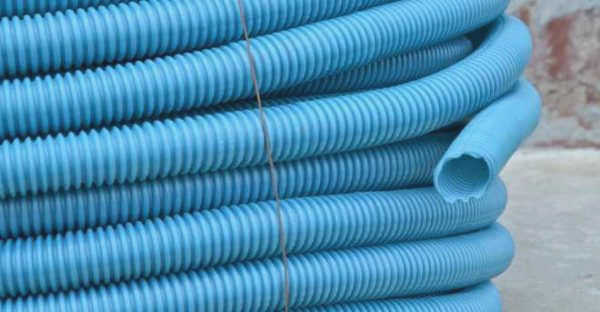

При реконструкции или прокладке новых кабелей рекомендуется "обернуть" их в защитную оболочку. Наиболее часто используемые гофрированные трубы обычно называют "гофрированными трубами для кабелей и проводов". Они имеют круглое сечение и ребристую поверхность. Ребристость значительно повышает его гибкость.
Прокладка кабелей и электрических проводов в гофрированном кабельном лотке рекомендуется по разным причинам:
- При прокладке в горючих стенах (деревянные или каркасные стены), за горючей отделкой (столярные изделия, панели ПВХ), при креплении к деревянным потолкам – из соображений пожарной безопасности. В этом случае выбирается негорючая обшивка.
- Прокладывается за отделкой – за столярными изделиями, гипсокартоном, панелями ПВХ и т.д. – по соображениям безопасности. Чтобы затруднить повреждение кабеля при попытке повесить что-либо на стену. В этом случае самым важным показателем является твердость оболочки.
- При прокладке кабеля в стяжке или под полом, под магистралями, гофра используется для нескольких целей. Во-первых, для защиты от раздавливания при заливке бетона. Во-вторых, чтобы кабель можно было заменить в случае повреждения без повреждения пола. В-третьих, для защиты от повреждений.

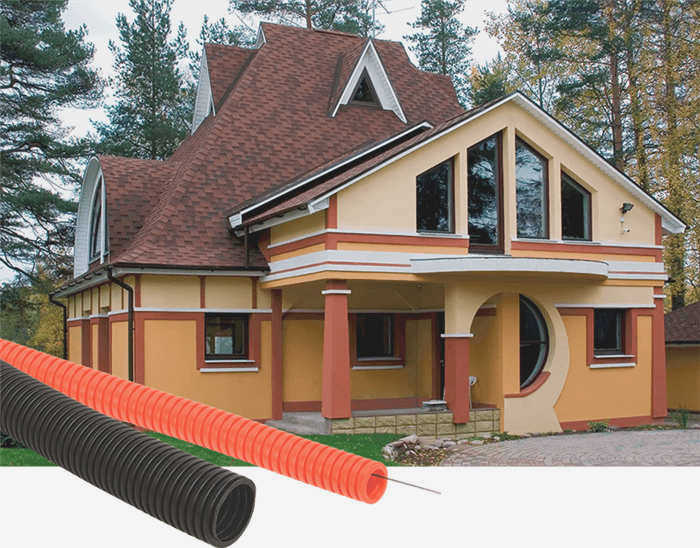

- Для наружной прокладки оболочка должна защищать кабель от атмосферных воздействий (ультрафиолетового излучения) и механических повреждений.
- Для наружной прокладки на воздухе требуется гофра в широком диапазоне температур (чтобы выдерживать жару и мороз) и устойчивость к ультрафиолету. Если кабель подвешивается, также требуется армирование для увеличения несущей способности.
- При подземной прокладке важна водонепроницаемость, а также жесткость.
Различные типы кабельных каналов
Существуют различные типы кабельных каналов в зависимости от их прочности:
- Легкие. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендуется для прокладки под панелями в стенах и потолках. Низкая механическая прочность.
- Средние. Немного толще, чем легкий, но не такой жесткий, как тяжелый. Можно использовать в стенах и стяжке. Хорош в стенах, но в стяжке лучше устанавливать тяжелые гофры.
- Тяжелый. Стены толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для изгибов лучше использовать уголки или специальные фитинги, так как минимальный радиус изгиба достаточно велик. Обеспечивают нормальную степень защиты как по влагостойкости, так и по пылестойкости.
- Армированные. На намотанную стальную проволоку наносится полимерное покрытие. Это лучший вариант для прокладки в земле и после подвешивания.
Как видите, в основе классификации лежат прочностные характеристики, которые и определяют область применения.
Разновидности

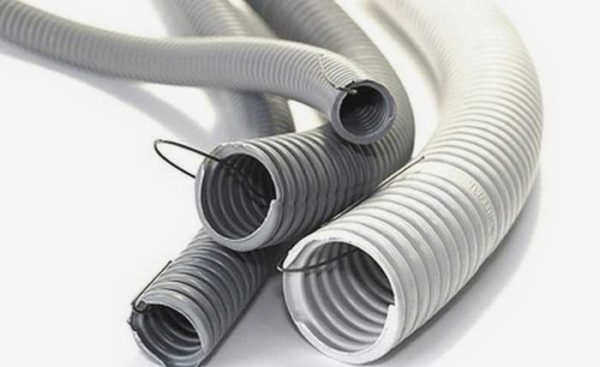

Помимо этого, существует также рифленая проволока с волочением и без него. Драггер – это тонкая веревка или проволока, которая облегчает затягивание кабеля в гофру. Кабель привязывается к концу троса, вытягивается за другой конец и заправляется внутрь. Без вытягивания это сделать сложно – если он достаточно жесткий, несколько метров кабеля можно просто просунуть, но если трасса длинная, это будет слишком сложно.

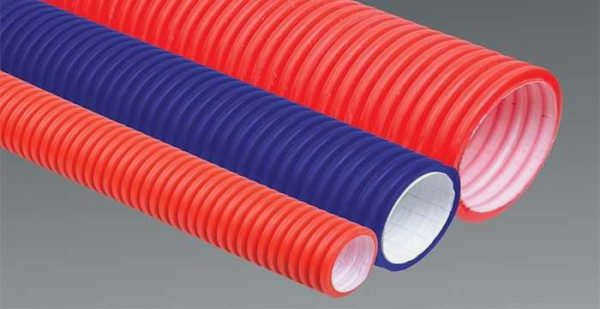

Говоря о видах пластиковых кабелепроводов, следует упомянуть, что существует двухслойная труба. Она имеет такую же ребристую поверхность снаружи и гладкую внутри. Такой тип кабельного канала стоит дорого, но через него можно протянуть новый кабель при необходимости. В типах, где внутренняя стенка ребристая, это не всегда возможно – если трасса имеет минимальное количество изгибов, да и те с большим радиусом.
Особенности производства
Гофрированные трубы, устойчивые к ультрафиолету, производятся на основе труб ПВХ или ПНД. Первый тип материала имеет врожденную слабость к воздействию ультрафиолетовых лучей. При разработке ПВХ, устойчивого к ультрафиолетовому излучению, большую роль играет качество сырья и пластификаторов. Именно поэтому серьезные производители используют для этих целей только первичный поливинилхлорид.
Интересно, что для обеспечения стабильности полиэтилена низкого давления в пластик добавляют дополнительные компоненты. В одних случаях это технический углерод, в других – сложные химические соединения. Однако это делается таким образом, чтобы УФ-излучение рассеивалось, отражалось или поглощалось указанными компонентами. Однако при прочих равных условиях гофрированная труба из ПНД, устойчивая к ультрафиолетовому излучению, все же имеет более широкий диапазон рабочих температур.
Типы конфигурации

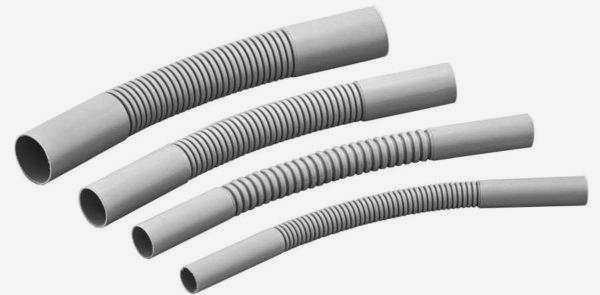

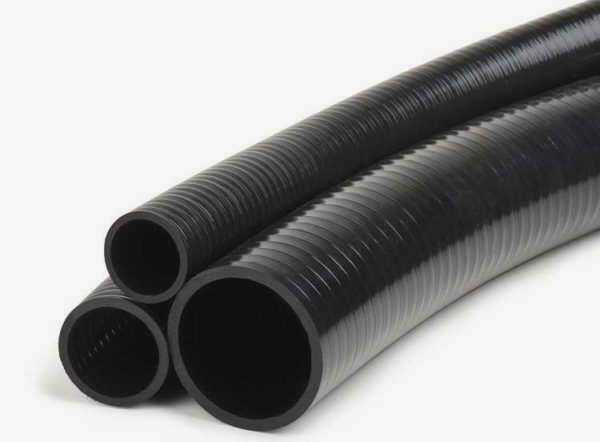

Несмотря на свои отличительные характеристики, конфигурация УФ-стойких гофрированных труб не отличается от обычных труб. Они также бывают разных диаметров, жесткие или гофрированные, легкие или прочные. Для удовлетворения потребностей монтажа также предлагается ряд аксессуаров (короба, переходники, соединители), устойчивых к ультрафиолетовому излучению. Современные инженеры-электрики используют трубы различных конфигураций в одной сети для обеспечения эффективного монтажа, экономичности и необходимой защиты.
Это означает, что, кроме повышенной устойчивости к ультрафиолету, такие трубы ничем не отличаются от стандартных труб. Они также просты в монтаже, имеют длительный срок службы и отличные изоляционные свойства.
Да Нет
СОВЕТ: Используйте фильтры в верхней части левой панели: поперечное сечение (например, 16 мм, 32 мм), тип трубы (гофрированная труба ПВХ, безгалогенная труба и т.д.), подраздел (фитинги/хомуты, муфты и переходники).
Примечание: Цены на трубы часто (традиционно) указываются за метр прокладки. В этом случае в нижней части названия указывается, сколько метров в минимальной упаковке (предлагается автоматическое округление при заказе).
Почему корзина такая большая?
Интерфейс интернет-магазина 220.ru оптимизирован для подбора электрооборудования для домов, квартир и других объектов, а также для оптовых поставок. Именно поэтому наша корзина позволяет сразу увидеть весь заказ: с разбивкой по категориям, весу и объему.
| 0 товаров | общий вес 0.00 кг объём 0.00 м 3 без учета негабаритных предметов. | Итого: 0 руб. |
Правила прокладки подземных коммуникаций
Законодательные требования к размещению подземных инженерных сетей, в том числе электрических и сетей передачи данных, изложены в СП 42.13330.2011 "Градостроительство. Планировка и застройка городских и сельских поселений". В этом документе приоритет отдается подземным сетям. При прокладке подземных инженерных сетей используются двустенные гофрированные трубы из ПНД с прочностью на сжатие более 450 Н на 20 см при температуре 20°C.
Глубина сети, проложенной в защитных гофрированных трубах, должна составлять не менее 1,2 м от поверхности, а глубина труб внутри участка – не менее 0,9 м. Чтобы соответствовать этим стандартам, глубина траншеи должна быть увеличена на диаметр трубы, а также необходимо добавить еще 15-20 см для песчаной подушки.

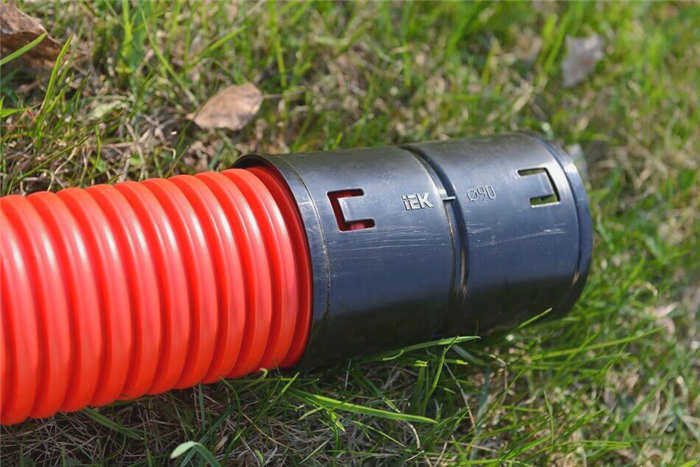

При прокладке подземных коммуникаций используются двустенные трубы ПНД.
Если в траншею одновременно укладываются две (или более) трубы, их нельзя пересекать или устанавливать одну на другую. Также не допускается высыпать грунт непосредственно на гофрированные трубы. Соединения фитингов и торцевых заглушек с трубой должны быть водонепроницаемыми. Для разделения трасс, в которые заложены трубы, используется многотрубный кластер.
Обратная засыпка производится послойно. Чтобы не нарушить геометрию трубы и тем самым не снизить ее кольцевую жесткость, первый слой засыпки должен иметь толщину, равную половине наружного диаметра трубы. Затем он уплотняется с обеих сторон одновременно.
Затем укладываются второй и последующие слои, каждый толщиной 0,3 м. Первый и второй слои следует уплотнять с помощью подножек, а третий и последующие слои – с помощью механического оборудования. Гофрированные трубы не должны забиваться даже небольшим количеством грунта или мусора.
При прокладке подземных сооружений необходимо привлекать проектные организации и проводить все технические расчеты в соответствии с нормативными документами.
Как выбрать надежные гофрированные трубы
На российском рынке представлены гофрированные трубы из ПВХ и ПНД различных производителей, зачастую это продукция неизвестных марок. Для использования такого оборудования необходимо соблюдать особую осторожность: соответствие его основных параметров (степень горючести, кольцевая жесткость, прочность на сжатие и изгиб, устойчивость к внешним воздействиям) требованиям стандартов и нормативов всегда вызывает сомнения.

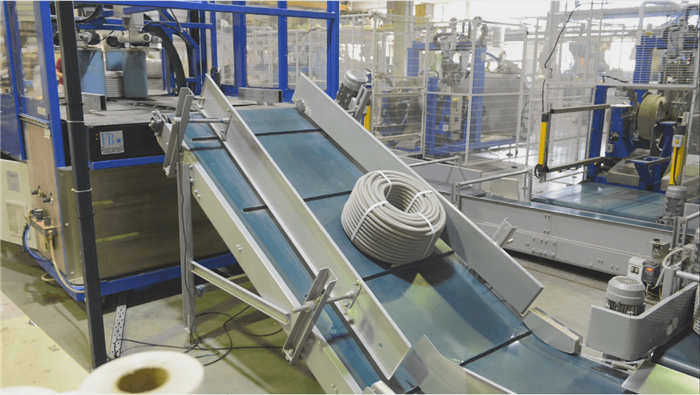

Линия по производству гофрированных труб IEK® в IEK GROUP
Выбирая гофрированные трубы для прокладки кабелей, лучше остановить свой выбор на предложении проверенного производителя, который дорожит своей репутацией и использует новейшие технологии. Гофрированные трубы IEK®, которые производятся на заводе IEK GROUP в Ясногорске (Тульская область), являются примером высококачественной и надежной продукции.
Гофрированные трубы IEK® производятся на высокотехнологичной, полностью автоматизированной линии с использованием только высококачественного сырья. Гофрированные трубы и аксессуары IEK® проходят многоступенчатый контроль качества, в результате чего срок службы составляет не менее 25 лет. Гарантийный срок службы составляет три года со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения.
