Горизонтальный бур состоит из трех основных частей или секций:
Блог сообщества DIY Подземное бурение
В промышленности направленное бурение востребовано в нефтегазовой отрасли, строительстве, также этот метод широко используется для создания подземных коммуникаций.
Наклонно-направленное бурение используется для таких работ:
- Создание скважин для добычи нефти и газа;
- Бурение для добычи полезных ископаемых;
- Прокладка водопроводных и канализационных труб;
- Прокладка нефте- и газопроводов;
- Монтаж нефте- и газопроводов;
- Прокладка кабельных линий.
Направленное бурение в настоящее время является наиболее экономически эффективным способом прокладки подземных коммуникаций и проведения всех видов подземных работ. По сравнению с рытьем траншей вручную, направленное бурение имеет следующие преимущества:
- Минимизация времени и затрат.
- Возможность прокладки коммуникаций без повреждения асфальтового покрытия.
- Бурение скважин (как обычных, так и мини-глубоких) может проводиться под водоемами, транспортными магистралями и в местах, где запрещено проведение поверхностных строительных работ.
- Работы могут выполняться мини-командой из трех-пяти человек.
В первую очередь необходимо получить разрешение на проект строительства или реконструкции.
Пахать под дорогой без плана и согласия – не лучший вариант, прежде всего, по двум причинам.
Первая причина
это личная безопасность. Может оказаться, что под вашим участком уже есть определенные виды коммуникаций, о которых вы не знали. Бывали редкие случаи, когда о скрытых довоенных коммуникациях не было известно даже после утверждения проекта. Но все же следует быть осторожным, чтобы не проткнуть газовую трубу, проходящую рядом с вашим участком, – последствия могут быть катастрофическими.
Вторая причина
Вторая причина, по которой лучше получить согласие, заключается в том, что невыполнение этого требования карается муниципальными властями. Это особенно актуально для тех видов инженерных коммуникаций, которые выходят за пределы личного участка: случаи, когда приходится входить в общую магистральную трубу и т.д.
Особенности технологии
Простыми словами Принцип метода сводится к созданию двух траншей в земле (котлованов) и подземного "пути" между ними с помощью горизонтально расположенных труб. Метод также используется в случаях, когда земляные работы невозможны (например, на исторически ценных объектах). Метод включает подготовительные работы (анализ почвы, подготовка двух площадок – на входе и выходе из траншеи), создание пилотного отверстия, а затем его расширение в соответствии с диаметром трубы. На заключительном этапе работ трубы и/или кабели протягиваются в получившиеся траншеи.
При ГНБ в траншею можно укладывать как пластиковые, так и стальные трубы. Первые можно крепить под углом, в то время как вторые можно укладывать только по прямой линии. Это позволяет использовать полипропиленовые трубы в траншеях под резервуарами для воды.
Горизонтальное бурение эффективно в следующих областях применения
- прокладка электрических кабелей, газопроводов и трубопроводов к объектам;
- бурение скважин для добычи нефти и других полезных ископаемых
- реконструкция сооружений, пришедших в негодность;
- создание подземных трубопроводов.
Помимо указанной экономии, данный метод бурения имеет и другие преимущества
- Минимальное повреждение поверхности земли (делается всего 2 прокола);
- На 30% меньше рабочего времени;
- Сокращение количества рабочих (требуется 3-5 рабочих);
- Оборудование мобильно и легко устанавливается и транспортируется;
- Возможность работы в любых районах (исторические центры, высоковольтные линии) и грунтах;
- возможность сохранения почвы без повреждения ее плодородных слоев;
- работы не требуют изменения обычного ритма: перекрытия движения транспорта и т.д;
- отсутствие ущерба для окружающей среды.
Оборудование
При ГНБ используются машины и инструменты, способные пробивать верхние слои почвы и углублять ее. В зависимости от объема работ и типа грунта это могут быть специальные буры, электробуры или бурильные машины. Первые 2 обычно используются для личного пользования, в то время как буры применяются для больших объектов, твердых и прочных грунтов.
Машины
Буровая установка или машина ГНБ – это вид промышленного оборудования, приводимого в движение дизельным двигателем. Основными функциональными элементами машины являются гидравлический привод, каретка и панель управления. Последний позволяет оператору управлять работой и движением машины и выглядит как специальный пульт. Собственно создание ямы становится возможным благодаря шнеку. Шнек нагревается во время вращения, что может привести к быстрому выходу из строя. Этого можно избежать, если регулярно охлаждать металлическую часть водой. Для этого используется водяной шланг, еще один компонент бура.

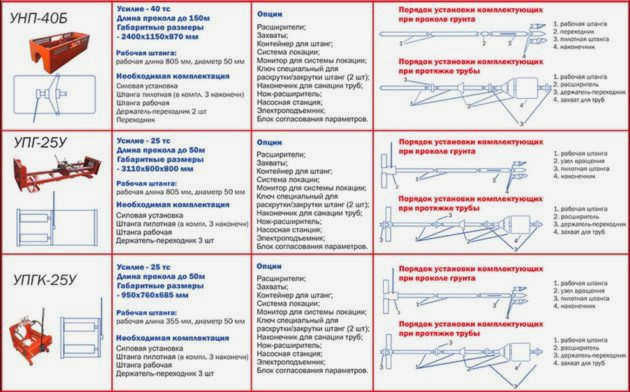

Буровое оборудование классифицируется на основе предельного усилия вытягивания (измеряется в тоннах), максимальной длины бурения и диаметра отверстия. Исходя из этих параметров, рассчитывается мощность дрели. Электробур – это более компактный аналог буровой установки. Его основное назначение – проведение небольших земляных работ. Однако в некоторых случаях перфораторная часть процесса бурения может быть выполнена довольно быстро и легко с помощью электробура. Поскольку дрель работает как шнековый бур, ее часто называют шнековым буром. Это устройство состоит из бура, штанги и двигателя.
Сверление с помощью электродрели возможно даже одним человеком, агрегаты различаются по типу мощности и делятся на профессиональные и для частного использования.
Локационные системы
Эта система используется для точного контроля траектории движения буровой головки и ее выхода во второе отверстие. Она состоит из зонда, который крепится к буровой головке. Положение зонда контролируется рабочими с помощью локационных устройств.
Буровая установка
Горизонтальные буровые установки как один из автоматизированных вариантов
Строительство скважины осуществляется не только с помощью кувалды, применяется и более современный метод с использованием специальной установки горизонтального бурения. Это позволяет проводить работы в больших масштабах. Однако использование установок горизонтального бурения увеличивает стоимость работ в несколько раз.
Самое главное, что нужно помнить при использовании такой установки, – это то, что она должна быть установлена в соответствии с технологией и правилами. Работа с буровым оборудованием требует учета всех правил, поэтому важно ознакомиться с инструкциями, прежде чем приступать к работе. Существует два типа бурового оборудования.

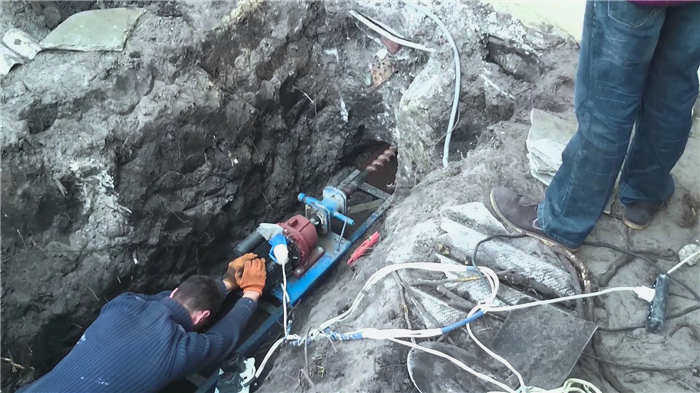

Ручной бур
Труба вращается, и процесс бурения происходит постепенно. Грунт промывается, как описано выше, иногда для этого приходится прерывать работу. В этом случае также целесообразно использовать арматуру.
Виды оборудования для ручного бурения
Электрический

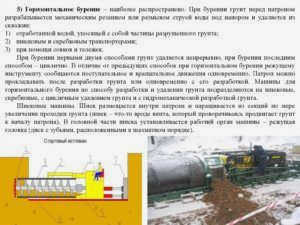

Горизонтальное бурение – самое распространенное
Скальный бур работает на рельсах, поэтому скорость бурения выше. Однако в этом случае часто возникают проблемы с попаданием в породу, но если порода не очень твердая, то буровая установка может с этим справиться. Процесс идет быстрее, но буровая установка стоит дорого.
Бурение с помощью современных передовых технологий не всегда происходит быстро, поэтому плотная порода часто оказывается в ловушке. Если процесс автоматизирован, к резервуару приямка должен быть подключен насос с всасывающим фильтром.
После ручного бурения во всех случаях труба остается на месте, но иногда ее заменяют на полипропиленовую, поскольку она имеет более длительный срок службы.
Важные моменты при бурении
При бурении скважины важно учитывать такой фактор, как осыпание грунта. В канал можно бурить как пластиковые, так и стальные трубы. Необходимо учитывать только один критерий: пластиковые трубы можно укладывать под изгибом, например, при бурении под резервуар для воды, а металлические трубы можно укладывать только горизонтально.
При протягивании труб в скважину их необходимо соединить. Соединение должно быть максимально надежным, иначе впоследствии возникнут проблемы с дренажной системой. Подключение к кольцевым распределительным шинам производится при выключенном устройстве. Соединения выполняются с помощью шарнирного вертлюга. Для соединения используются специальные переходники.
Канал должен быть на 25% больше трубы, которая будет в нем проложена. Если труба будет прокладываться с использованием теплоизоляционных материалов, канал должен быть увеличен на 50%.
Если давление в канале высокое, бентонитовый раствор распределяется равномерно, заполняя пространство между внешними стенками трубы и внутренней частью канала. После затвердевания раствора возможность оседания грунта полностью исключается.
Если канализационную трубу необходимо пробурить через дорогу к дому
Горизонтальное бурение требует использования специализированной техники, но что делать, если вам нужно проложить трубу (водопроводную или коммуникационную) к частному дому через асфальтированную дорогу? В этой ситуации есть два выхода – вызвать бригаду, которая сделает канализацию за несколько часов, или построить прокладку своими руками. Многие выбирают первый вариант, но второй способ можно сделать и самостоятельно.
Чтобы сделать установку самостоятельно, вам понадобятся необходимые материалы в виде труб. Принцип изготовления буровой установки своими руками следующий:
- Берем стальную трубу, длина которой должна быть не менее половины расстояния дороги, через которую планируется проложить трубопровод.
- На головке трубы делаются зубья. Не обязательно, чтобы зубья были острыми, достаточно нарезать их шлифовальной машинкой.
- На другом конце трубы делаются два сквозных отверстия, в которые вставляется металлический стержень или арматура. Важно помнить, что чем больше прутья, тем меньшее усилие вам потребуется приложить.
- Арматуру на другом конце трубы необходимо захватить руками и повернуть в одном направлении, чтобы сдвинуть устройство. Это довольно сложно, поэтому вместо рук используется мощный электрический или бензиновый двигатель. Чтобы соединить мотор с трубой, необходимо сделать редуктор для уменьшения скорости.
Такое ручное бурение отверстия под дорогой потребует много усилий, но вы сэкономите на вызове специализированной бригады.
Рекомендуется использовать трубу, длина которой равна расстоянию между дорогами. Если вы используете трубу длиной в половину длины дороги, будет трудно совместить два отверстия.
Просверлить канал под дорогой в домашних условиях несложно, разве что физически. В остальном это вполне осуществимо и не потребует разрушения асфальтового покрытия, за восстановление которого вам также придется заплатить.
