Диагональные отверстия сверлить не следует. Они сверлятся параллельно углам здания.
Углубленные и утопленные стены. Все нюансы.

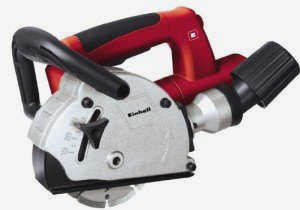

Стеновой паз – это неглубокая канавка в стене, сделанная в ней с лицевой поверхности для проводки коммуникаций. В этой статье мы расскажем, в каких случаях можно сделать паз и с помощью каких инструментов.

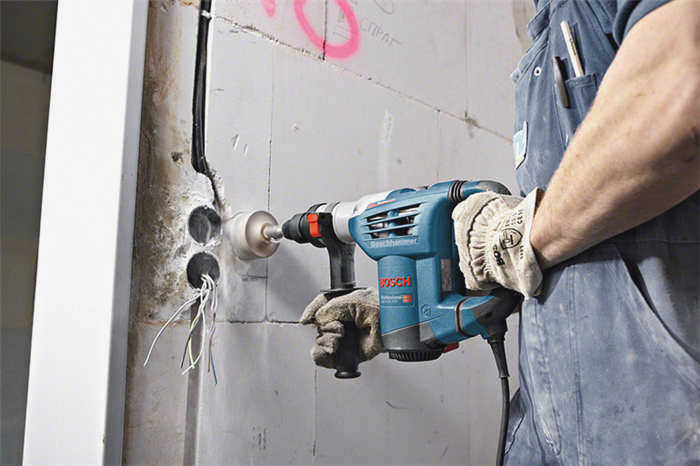

Сверление в стене.

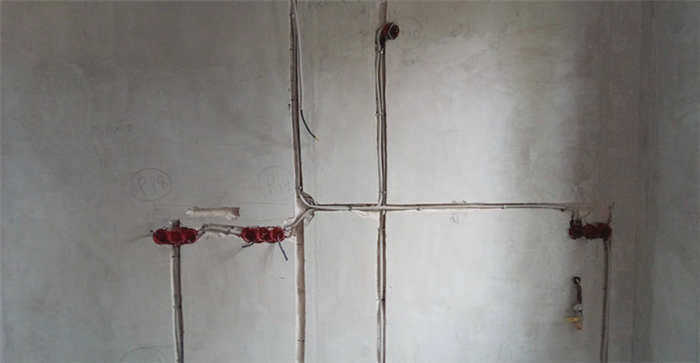

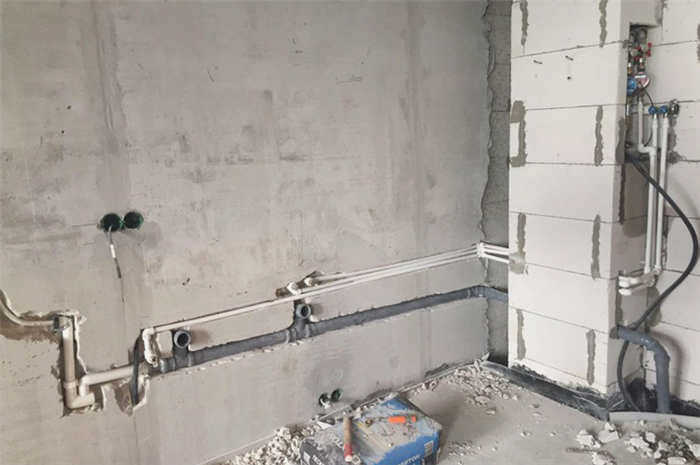

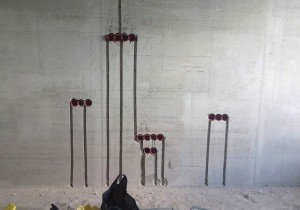

Горизонтальный паз в панельном, кирпичном или монолитном доме.
В бетонных несущих стенах домов, построенных из бетонных панелей и монолитных блоков, имеется вертикальный арматурный стержень, который несет основную нагрузку. Эта арматура располагается на расстоянии 20-30 мм от поверхности стены (это так называемый защитный слой бетона).
Если прорезать бетонную стену более чем на 30 мм по горизонтали, это гарантирует, что вертикальная арматура будет перерезана и несущая способность стены будет нарушена. В кирпичном доме нет арматуры, но также запрещено делать в нем отверстия, так как это значительно снижает несущую способность. Поэтому запрещается делать горизонтальные отверстия в несущих стенах. Для прокладки инженерных коммуникаций можно ковать только ненесущие стены из кирпича, ячеистого бетона и т.д.

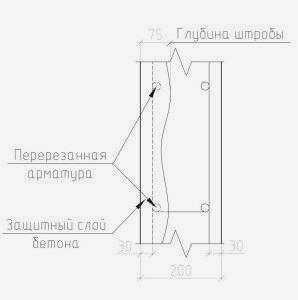

Отверстие с вырезанной арматурой.
Основные отличия панельных домов
Здания этого типа собираются из крупных блоков железобетона – панелей. На этапе производства в них заливаются каналы для скрытой проводки.
Существует несколько вариантов таких зданий, из которых наиболее распространены 2. Основное отличие заключается в конструктивной схеме.

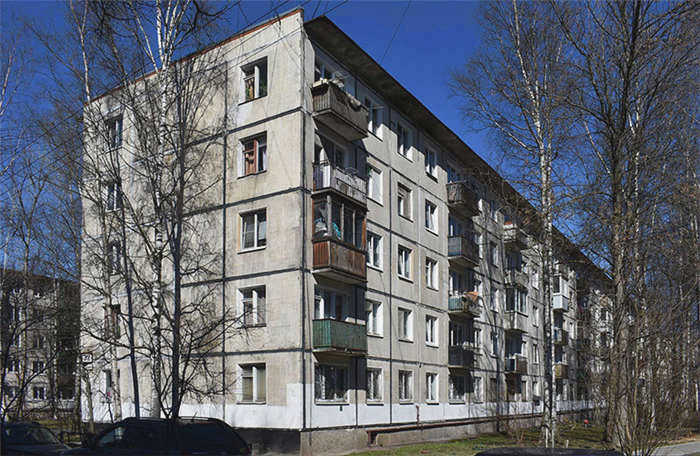

Серия 1-464
Конструктивная схема здания имеет крестообразную форму. Это означает, что почти все внутренние стены являются несущими. Перегородки разделяют только ванную комнату (2 секции).
Эту серию можно узнать по окнам на межэтажной площадке в подъезде, повторяющим 2-створчатые плоские окна.
Серия 1-335
Конструкция полукаркасная и каркасная (более поздние модификации). Нагрузки несут колонны и продольные стены. Все поперечные стены – перегородки.
Характерными особенностями этой серии являются вытянутые окна на лестничной клетке и торцевые стены без балконов.
Что представляют собой несущие стены панельного здания?
Панель – это железобетонная конструкция. Она состоит из нескольких слоев.
Наружный слой
Защищает арматуру от коррозии. Толщина зависит от расположения панели:
- внутренний – 15 мм;
- внешний (ограждающая конструкция) – от 20 до 70 мм, в зависимости от климатических условий.
В последнем случае слой покрывается финишным покрытием, например, плиткой, гравием и т.д.
Арматурные леса
Конструкция изготавливается из продольных и поперечных стержней диаметром 12-14 мм, закрепленных вязальной проволокой. Каркас воспринимает растягивающие усилия, на которые бетон не был рассчитан. Стержни расположены там, где такие нагрузки наиболее интенсивны – близко к поверхности стены или плиты сразу за внешним защитным слоем.
Растрескивание арматуры недопустимо.
Внутренний отделочный слой
Имеется в некоторых панелях. Его толщина составляет 15 мм, материал – раствор, по прочности равный бетону. Этот слой позволяет избежать оштукатуривания панели.
Защитный слой бетона
Если отделочный слой отсутствует, то за каркасом находится 1,5 см бетона. Его функция заключается в защите арматуры от коррозии.
Как отличить отделочный слой от защитного?
Поскольку в обоих случаях используется один и тот же раствор, определить внешний слой невозможно.
Поэтому предполагается наихудший сценарий: арматура расположена на расстоянии 1,5-2 см от поверхности стены.
Трудности установки
Эмоции
27 дней назад
Эмоции
28 дней назад
Еще больше интересных материалов о строительстве, техосмотре и проверке недвижимости вы можете найти на моем канале MrNadzor
Поддержать
Эмоции
1 месяц назад

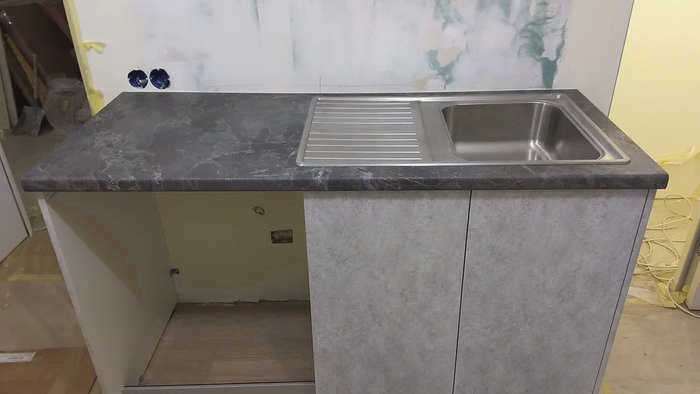

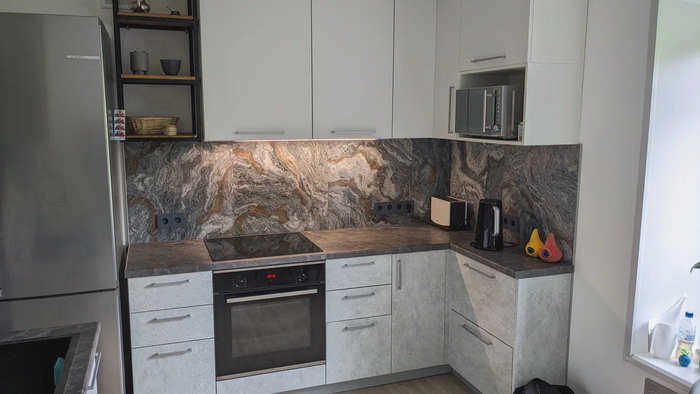

Кухня – это, имхо, самое важное место.
Мы рисовали кухню на сайте Икеи – но не купили там из-за неадекватной цены + скудности выбора. А вот конструктор очень пригодился.
Взяли в Икее только индукционную варочную панель (т.е. Electrolux с дешевым стеклом и колодцем) – но сойдет.
В последний момент я вывел проводку на потолок для подсветки – иначе бы ее там не было.
Потому что мы решили сделать/сохранить кладовку:
- установили вертикальную стиральную машину – фронтальная не подошла, но лично мне вертикальная нравится больше. Почему – расскажу позже в посте о бытовой технике. Основная причина – легче загружать вещи. Абс. звукоизоляция во всех стенах – не особенно слышно, только вибрации во время экструзии
- есть блок контроля утечек – ему там самое место.
- есть большая клемма – туда сходятся все провода от групп розеток на большой вершине (т.е. звезде) – это лишнее, проще последовательно соединить (ну, кроме земли) и не трахать мозги. Но идеализм преследует меня в этом ремонте.
- Там же хранится бытовая химия (ее немного – средство для мытья посуды, ПАВ для полов/поверхностей/окон/чего угодно, средство для мытья канализации и чистки керамики. Есть также тряпки и тому подобные вещи.
- Дверца кладовки имеет покрытие – на ней можно рисовать и приклеивать магниты. одновременно она защищает от брызг белье в новом году и используется таким образом:
- Европарус в углу – без комментариев, просто для красоты.
Динамическое освещение лестницы
Очередной пост из серии "весеннее обострение" о ландшафтном дизайне прилавков. На этот раз, как и было обещано, для тех, кто имеет два и более этажей и не любит темные и тускло освещенные помещения.
Часто лестница – одно из самых недооцененных мест в доме, переход между пунктами А и Б, но она может стать настоящей изюминкой дома, ей просто необходимо хорошее освещение).
Как я уже говорил, я ленив, поэтому я не поклонник выключателей типа "нажал и забыл". Мне нужно что-то автоматическое и в то же время эстетически приятное (хотя из предыдущего сообщения я знаю, что некоторые люди не могут понять, какая эстетика может быть на лестничной клетке).
Идея светового дизайна была воплощена в умной системе освещения лестничной клетки. Основная идея заключается в следующем: система контролирует освещение каждой лестницы в отдельности (известное как "умное освещение лестницы"). каналов) и срабатывает снизу или сверху от ультразвуковых датчиков. В дневном режиме подсветка не включается. В ночном режиме первая и последняя ступени горят постоянно; при срабатывании одного из датчиков (верхнего или нижнего) последовательно загораются все ступени, начиная с ближайшей к сработавшему датчику. При одновременном пересечении обоих датчиков одновременно срабатывают две волны. Через определенное время ступени гаснут в том же порядке. Переключателей больше нет).
Поэтому сначала определитесь с количеством каналов, их должно быть столько или больше, сколько у вас ступеней. Купите все необходимое для установки:
– контроллер с датчиком освещенности (фоторезист)
– ультразвуковые датчики (обычно поставляются вместе с контроллером)
– блок питания
– сигнальный кабель
– Светодиодная лента (важно учитывать предельный ток данного контроллера на канал; если использовать слишком мощную ленту, можно "сломать" канал)

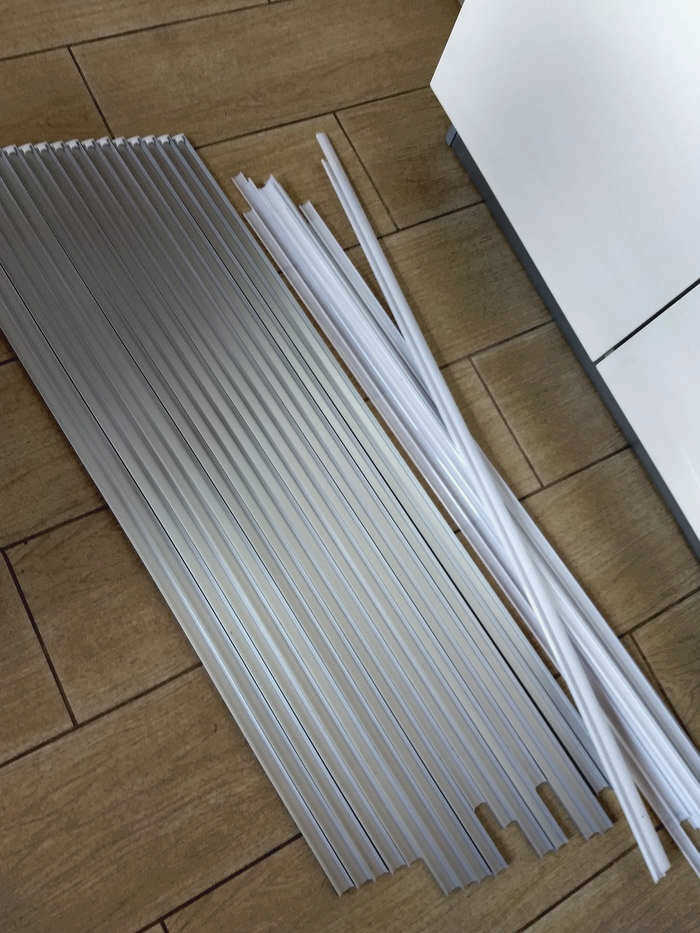

– Алюминиевый профиль для ленты с заглушками и монтажными скобами в необходимом количестве.
Если не хватает, можно ли это сделать?
Бытует мнение, что вообще недопустимо прорезать несущие потолки, но если вы сделаете небольшой разрез, не нарушая армирования, то ничего страшного в этом нет. Другой вариант – если у вас уже есть одно соединение (его сделал строитель), то можно сделать еще одно соединение. Это не так.
Несущие стены вообще нельзя штробить, независимо от их глубины. Если вы обнаружили уже существующее соединение, возможно, оно уже было предусмотрено проектом, поэтому оно "законно". Однако это не дает вам права прорезать дополнительные канавки.
Чем может обернуться сверление несущих стен?
Такие правила возникли не на пустом месте. Вот некоторые последствия, которые могут возникнуть при сверлении несущих стен:
- образование трещин
- потеря несущей способности
- потеря целостности конструкции
- риск обрушения из-за сейсмической активности (например, землетрясения).
Конечно, все это может произойти, а может и не произойти. В любом случае, не стоит полагаться на случай; лучше все делать с умом. Если есть возможность, проведите проводку через пол или потолок. Для уже отремонтированных квартир есть другой вариант: прокладка кабеля в плинтусе. Для этого вам понадобится плинтус со специальным кабель-каналом.
