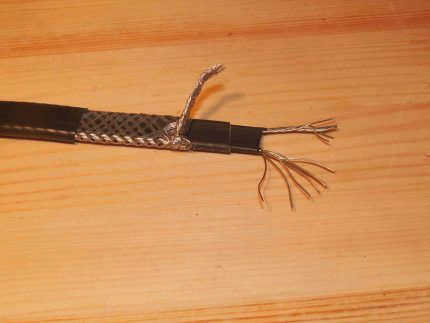

Преимуществом изделия является специально подобранный металлический сплав с высоким сопротивлением, который выделяет много тепла. Из двух типов кабеля, одножильного и двужильного, последний является более практичным выбором.
Обогрев водопроводных труб: лучшие варианты обогрева + взгляд на технические детали
В зимнее время года в результате резкого снижения температуры и проникновения мороза во внешние части водопровода могут образовываться ледяные пробки. Чтобы избежать этого, необходимо организовать обогрев водопроводных труб с помощью одной или нескольких эффективных технологий.
В этой статье мы описали все способы предотвращения образования льда в водопроводных трубах. Мы дадим вам советы о том, как обеспечить нормальную работу труб в мороз и предотвратить поломки. Любители "сделай сам" найдут на нашем сайте инструкции по изоляции и системам отопления.
Варианты изоляции водопроводных труб
Проблема утепления и обогрева труб обусловлена сезонными перепадами температур и, как следствие, промерзанием верхнего слоя почвы.
Зимой средняя глубина промерзания составляет 0,8-1,8 метра, а в самых северных районах России она может достигать 3,5 метра.

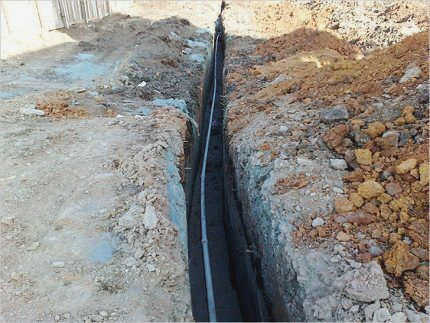

Рыть глубокие, но узкие траншеи для прокладки водопровода крайне нерационально. В случае прорыва ремонт будет сложным и длительным.
Помимо рытья глубоких траншей, необходимо соорудить крышку – кессон, в котором обычно размещается насосное оборудование. Это дорогостоящая и нецелесообразная операция, требующая применения специальной техники.
В целях экономии средств и облегчения обслуживания водопроводные трубы прокладывают на небольшой глубине, используя различные средства изоляции – от теплоизоляционных материалов до нагревательных кабелей.

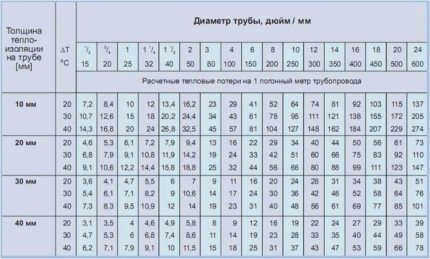

Таблица теплопотерь. Толщина изоляционного материала зависит от диаметра трубы. Поэтому теплопотери рассчитываются для обоих параметров.
Часто способ обогрева подземных труб выбирается в зависимости от условий монтажа и по экономическим соображениям. Иногда экономически выгоднее сочетать две разные технологии. Например, можно проложить кабель по всей длине трубы, включая конец скважины, а подземный участок изолировать сверху полистироловой оболочкой.
Метод № 1 – использование изоляции
Традиционным и наиболее популярным методом обогрева заглубленных труб, а также "накладных" водопроводов является механическая изоляция с помощью специальных материалов.
Виды греющего кабеля

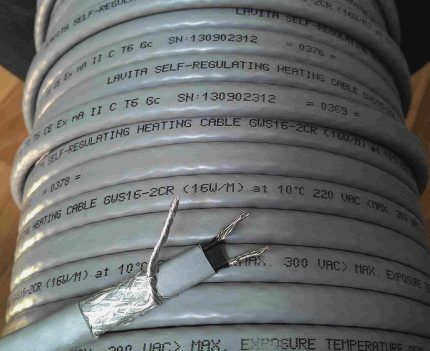

Различают нагревательные кабели резистивные и саморегулирующиеся. Их основной характеристикой является удельная теплоотдача, выраженная в количестве тепла на погонный метр.
Кабель может содержать несколько компонентов, объединенных в одну систему.
Греющий кабель отличается от традиционного кабеля своей функциональностью. Он не транспортирует электроэнергию, а потребляет ее. Его сопротивление регулируется в зависимости от поддерживаемой температуры.
Он устанавливается на носитель одним из двух способов – вдоль трубы или внутри. Выбор способа зависит от конкретных обстоятельств.

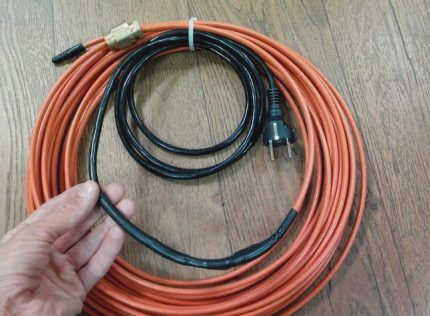

Тип №1 – кабель сопротивления
Принцип действия основан на свойстве металлов нагреваться при прохождении через них электрического тока. Металлическая жила нагревается, а само устройство можно сравнить с долго кипящим водонагревателем. Особенностью этих кабелей является то, что количество выделяемого ими тепла стабильно при любой наружной температуре.
В этом кроется их главный недостаток – отсутствие возможности энергосбережения. Потребление энергии будет одинаковым при температуре +1°C и -18°C на улице, если только система не оснащена терморегулятором и датчиками температуры.

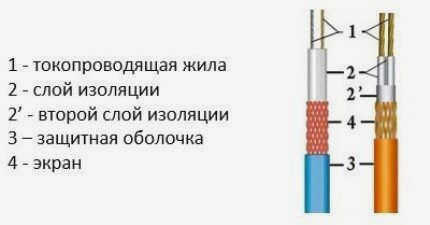

Кабели не должны располагаться близко друг к другу и не должны перекрещиваться при их прокладке. В противном случае произойдет перегрев и все вытекающие последствия. Резистивные нагревательные кабели, в свою очередь, делятся на три типа – одножильные, двухжильные и зональные.
Двухжильные нагревательные кабели дороже одножильных, но, тем не менее, более популярны. Это объясняется тем, что благодаря особенностям конструкции при их подключении не возникает никаких сложностей.
Лучшие производители нагревательных кабелей
Нагревательные кабели производятся многими компаниями, как отечественными, так и зарубежными.
Наибольшей популярностью пользуется продукция компаний-производителей:
Рассмотрим подробнее особенности продукции этих компаний.
Место №1 – NELSON LIMITRACE
Принадлежащая компании Emerson (США), компания специализируется на производстве саморегулирующихся термокабелей. Продукция известна своим высоким качеством, поскольку в процессе производства она проходит многоступенчатый контроль. Последним этапом являются испытания на старение.
Срок службы кабелей NELSON без потери мощности составляет около 20 лет. Кабель LIMITRACE HLT210-J марки NELSON используется для защиты водопроводных труб от замерзания.
Он обладает следующими свойствами:
- эффективная температура, ограниченная 120 °C;
- максимальная длина – до 115 м;
- питание – 220-240 В;
- мощность – 32 Вт/м.
NELSON LIMITRACE HLT212-J также может использоваться для обогрева водопроводных труб. Он отличается от своего предшественника несколько большей грузоподъемностью (37 т/м) и максимальной длиной 105 м.
Кабели Nelson Limitrace выпускаются в двух вариантах. Если в обозначении присутствует JT, то внешняя изоляция выполнена из полиолефина. Буква J в символе указывает на то, что изоляция выполнена из фторполимера.
Чем короче длина кабеля Nelson, тем выше выходная мощность. Например, кабель NELSON LIMITRACE HLT215-J имеет выходную мощность 46 Вт/м, но его длина составляет всего 95 м. NELSON LIMITRACE HLT218-J имеет длину 80 м и выходную мощность 56 Вт/м.
Место №2 – DEVI и Veria
Датская компания Danfoss, выпускающая продукцию под маркой DEVI, поставляет на рынок несколько вариантов нагревательных кабелей – одножильные и двухжильные, а также саморегулирующиеся. Каждый тип имеет свое назначение.
Лучшие нагревательные кабели для водопроводных труб
Основное требование к греющему кабелю – надежность. Стабильная работа гарантирует, что вода в системе не замерзнет, а трубы не лопнут от льда. Лучший греющий кабель для водопровода имеет длительный срок службы и эффективно нагревает воду. Наши эксперты рассмотрели 22 марки и выбрали девять, которые обладают оптимальными характеристиками для условий российской зимы.
Преимущества:
- Длинный питающий кабель в комплекте – 3 м;
- Может использоваться во взрывоопасных зонах;
- Не требует постоянного контроля;
- Высокая плотность мощности – 30 Вт на погонный метр;
- Соответствует стандарту IP67.
Недостатки:
- Подходит только для наружного обогрева труб.
Характеристики защитного кожуха позволяют производителю предоставлять трехлетнюю гарантию на готовый комплект. Срок службы нагревательного кабеля составляет не менее 20 лет.
Обогрев Lux Lite
Российский кабель для обогрева водопроводных труб имеет внешнюю оболочку из пищевого фторполимера внутри трубы. Этот материал инертен к воде и не влияет на ее цвет и запах. Медные жилы соединены с полимерной матрицей, в которую добавлен углерод. Это позволяет ей точно реагировать на изменения температуры окружающей среды. Матрица защищена от механических повреждений тонкой металлической оболочкой.
Электрический кабель начинает нагреваться, когда температура в водопроводе опускается до 5 градусов. Чем холоднее окружающая среда, тем сильнее нагрев. Выходная мощность составляет 10 Вт на погонный метр – этого достаточно для системы водоснабжения при установке внутри трубы, так как нет необходимости использовать энергию для нагрева воздуха.
Преимущества:
- Гибкость позволяет устанавливать при температуре до -20 градусов;
- Переходник в комплекте для установки с тройником;
- Надежное соединение с концевой муфтой;
- Низкое потребление энергии.
Как выбрать греющий кабель для системы водоснабжения?
Бесперебойное функционирование системы водоснабжения играет важную роль в системе жизнеобеспечения дома. По этой причине, прежде чем приобрести греющий кабель для наружного или внутреннего водопровода, рекомендуется ознакомиться с техническими характеристиками предлагаемого оборудования. Особое внимание следует обратить на оплетку, тип изоляции и температурный класс.
Оплетка

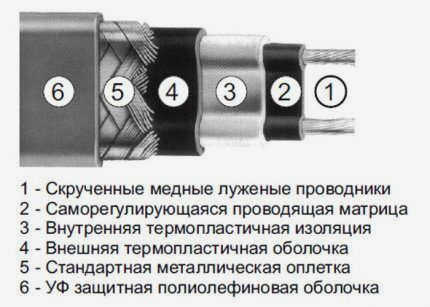

Оплетка обеспечивает жесткость кабеля и защищает токопроводящие жилы от механических воздействий. Изготавливается из медной проволоки или алюминиевой фольги. Она защищает от внешних электрических помех, что положительно сказывается на точности полупроводниковой матрицы. Наличие оплетки увеличивает стоимость, но это компенсируется более длительным сроком службы. Греющий кабель без оплетки устанавливается снаружи и сразу же защищается слоем теплоизоляции. Это поможет вам выбрать продукт, отвечающий всем вашим требованиям.
Тип изоляции
Внешняя оболочка изготавливается из сополимеров. На нее влияет температура: внутри пластик нагревается от токопроводящих жил, а снаружи – от воздействия внешней среды. По этой причине производители используют термопластики. Недорогие кабели можно защитить с помощью ПВХ. Лучше дополнительно защитить такие системы, например, теплоизоляцией. Секции, установленные внутри системы питьевой воды, должны быть изолированы инертным материалом, не выделяющим химических веществ в окружающую среду.
Температурный класс

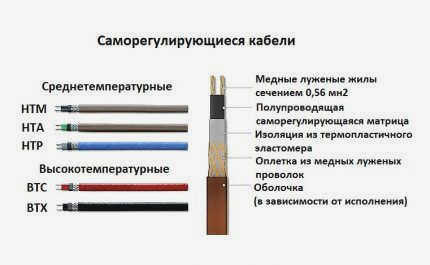

Он определяется температурой, до которой нагревается поверхность трубы. Чем она выше, тем шире возможности применения, но это компенсируется повышенным потреблением электроэнергии. Нагревательные кабели выпускаются следующих классов:
- Низкотемпературные – рабочая температура 60-65 градусов, могут нагреваться до 85 градусов. Используются для обогрева систем водоснабжения в частных домах, коттеджах;
- Среднетемпературные – работают в диапазоне 110-120 градусов, используются для обогрева водосточных систем, карнизов крыш;
- Высокотемпературные – нагреваются до 190 градусов, используются на промышленных предприятиях и для обогрева резервуаров.
Лучшие кабели для обогрева водопроводных труб (Топ-8)
Varmel 16VSRL 160W.
Кабель для систем водоснабжения с диаметром труб от 20 до 32 мм. Длина изделия составляет 10 метров. Кабель саморегулирующийся, способен самостоятельно изменять нагрев в зависимости от температуры окружающей среды. Оболочка изготовлена из ПВХ. Она укладывается снаружи трубы и нагревает трубу до 85 градусов.
- Простая установка.
- Приемлемая цена
- Минимальное потребление энергии.
- Качество
Varmel 16VSRL 160W

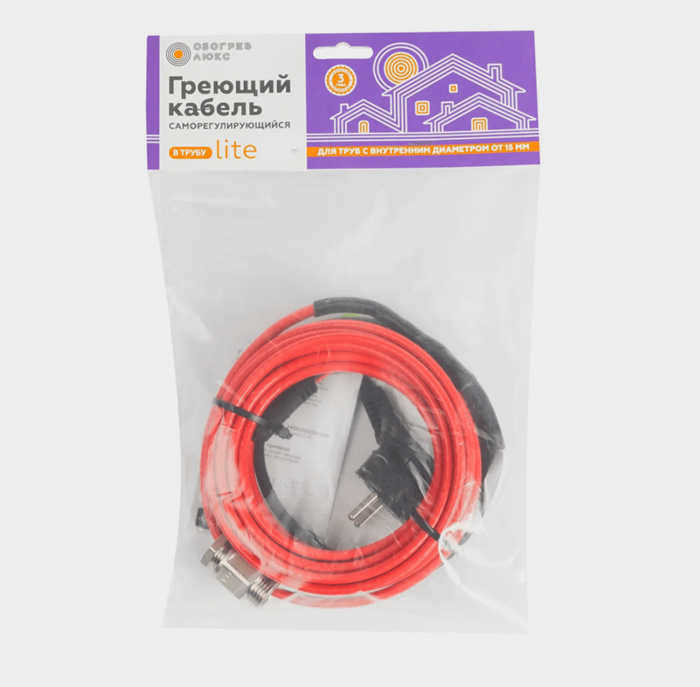

Обогрев труб Lux Lite 16W
Саморегулирующийся нагревательный кабель для прокладки внутри водопроводной трубы. Оболочка из фотополимера. Номинальная мощность 16 Вт. Выпускается длиной от 1 до 10 метров. Прост в установке. Кабель можно вводить в систему даже в уже проложенные под землей трубы.
- Простая и несложная установка
- Цена и качество
- Прочный и надежный
- Рабочая часть греющего кабеля довольно толстая и не очень гибкая.
- Некачественная заглушка на конце кабеля
Обогрев Deluxe Lite
Сборный комплект Nunicho для трубы 48 Вт 3 м
Предназначен для использования в системах водоснабжения и канализации. Для установки снаружи трубы. Мощность саморегулирующегося кабеля этой марки составляет 18 Ватт. Максимальная температура нагрева 65 градусов. Оснащен экраном и системой заземления. Легко подключается.
Какой саморегулирующийся греющий кабель в трубу лучше купить?
При выборе необходимо учитывать все параметры. Прежде всего, характеристики самой водопроводной системы. От ее длины будут зависеть размеры самого греющего кабеля. Мощность следует выбирать в соответствии с диаметром трубы, используемой в системе. Также желательно приобретать изделия с экраном. Не стоит экономить на этом дополнении.
При покупке важно проверить качество сантехнического греющего кабеля. Чтобы затраты не были напрасными, попросите у продавца все сертификаты качества и соответствия. И лучше отдавать предпочтение проверенным производителям.
