Соединение – очень важный процесс, так как безопасность и функциональность системы зависит от надежных и герметичных соединений. Соединения являются наиболее чувствительными местами в системе обогрева. Правила соединения приведены в инструкциях, прилагаемых к комплектам TCT.
Обогрев водостока с помощью нагревательного кабеля
Водосточная система крыши состоит из корзин, водосточных труб и дождевого канала и может обогреваться отдельно (без края крыши). Это возможно, если конфигурация крыши такова, что можно избежать значительного скопления снега и льда (достаточно крутой скат, хорошая теплоизоляция и т.д.).
Система антиобледенения предотвращает забивание водостоков льдом из-за таяния снега на скатах крыши и в водостоках, продлевая срок службы здания.
Необходимо использовать кабели с UF-защитой для предотвращения растрескивания оболочки и структурных повреждений, вызванных ультрафиолетовым излучением.
Кроме того, для антиконденсатных систем используются только кабели с защитной оплеткой (экраном) для предотвращения механических повреждений.
- Нагревательный кабель
- крепеж
- Система управления
- Система подачи

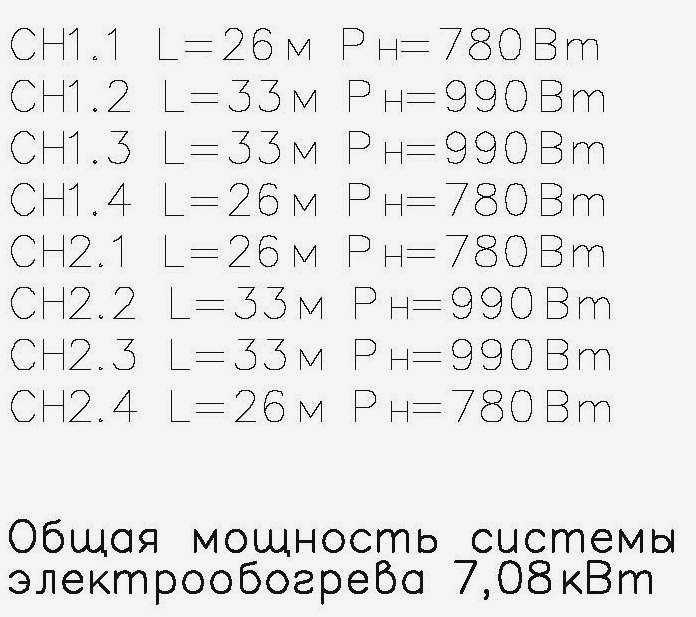

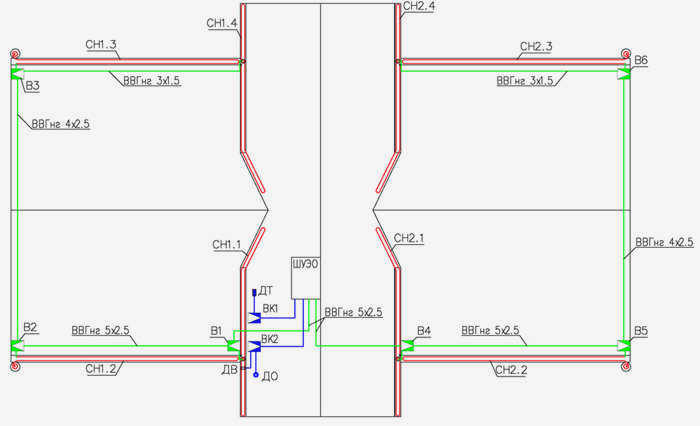

При проектировании системы обогрева водостоков крыши необходимо учитывать общую длину желобов, водосточных труб и количество других компонентов (воронки, капельницы, водяные струи). Исходя из этого, определяется общая мощность и выбирается система управления обогревом.
Состав системы обогрева водостока

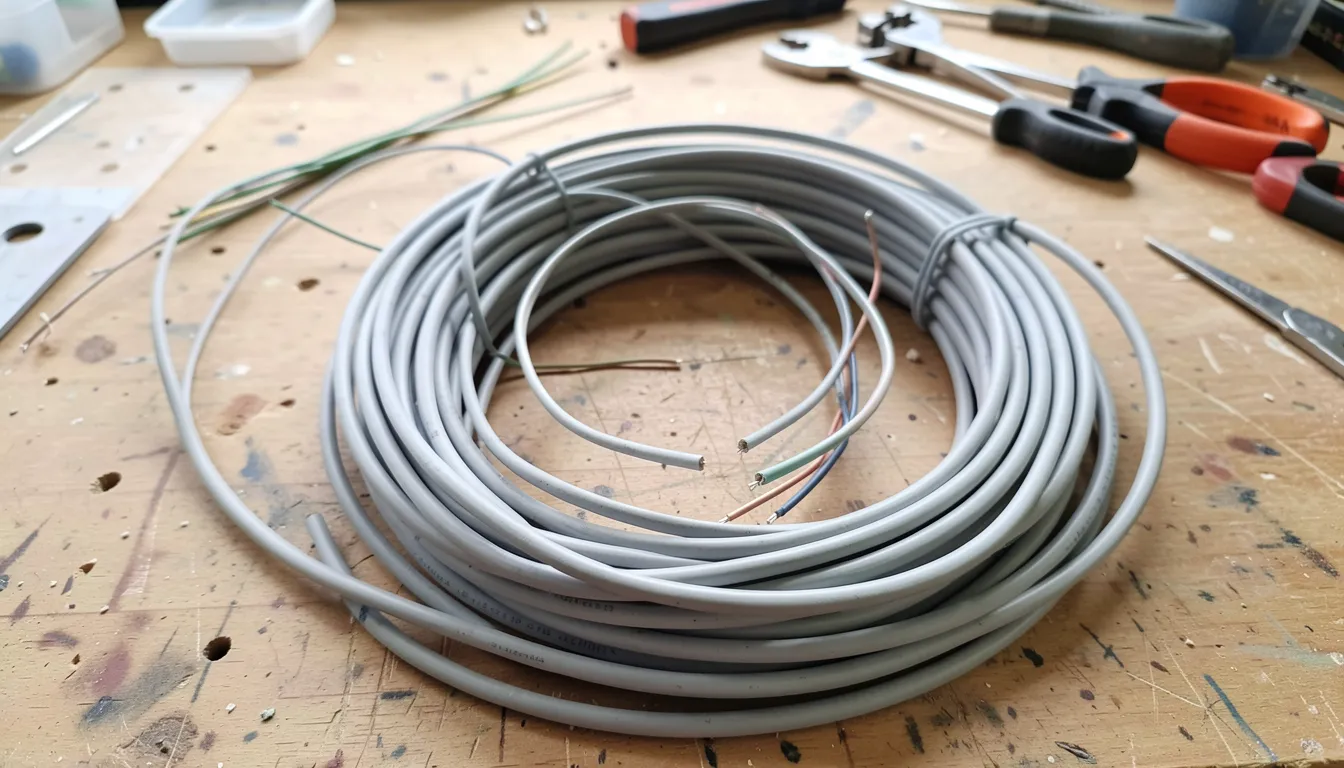

Саморегулирующийся кабель
Сопротивление или саморегулирующийся кабель. Кабель сопротивления менее дорогой и продается в виде готовых секций с определенной общей мощностью, которая прямо пропорциональна длине кабеля. Саморегулирующийся греющий кабель может быть разрезан на секции любой длины, не перегревается и может использоваться даже без термостата (если подключено не более 1 греющего кабеля).
Опоры для греющего кабеля
Перфорированная монтажная лента, хомуты (в зависимости от количества жил), кабель или цепь для укладки кабеля в желоб и саморезы используются для крепления системы обогрева в каналах и водосточных трубах.
Система управления отоплением
Система обычно представлена шкафом управления, который выполняет защитную функцию. Использование шкафа управления позволяет системе работать в автоматическом режиме с помощью температурных датчиков и терморегуляторов. Для систем мощностью менее 1,5 кВт можно использовать только терморегулятор с датчиками температуры и влажности, но для большей надежности система оснащается автоматическим выключателем остаточного тока.
Система питания
Сечение питающего кабеля зависит от мощности системы при запуске (пусковой ток).
Греющий кабель для крыши и водостоков от производителя
- Саморегулирующийся кабель в оплетке
- Номинальная мощность: 30 Вт/м
- Размер полости: 400x400x300 мм
- *Усиленная защита от ультрафиолета
Получить цену производителя
- Оплетка саморегулирующаяся
- Номинальная мощность: 24 Вт/м
- Размер полости: 400x400x300 мм
- *защита от ультрафиолета
Получить цену производителя
- Оплетка саморегулирующаяся
- Номинальная мощность: 30 Вт/м
- Размер полости: 400x400x300 мм
- *защита от ультрафиолета
Получить цену производителя
- Плетеный саморегулирующийся
- Номинальная мощность: 40 Вт/м
- Размер полости: 400x400x300 мм
- *защита от ультрафиолета
Получить цену производителя
- Резистивный
без сцепления
Цена производителя
- Резистивный
без муфты
Получить цену производителя
Резистивный нагревательный кабель для крыш
Имеет одинаковое сопротивление кабеля по всей длине, продается в готовых секциях.
Самостоятельное изменение длины участка резистивного кабеля строго запрещено. Каждая секция имеет определенное сечение жилы и, следовательно, определенное сопротивление.

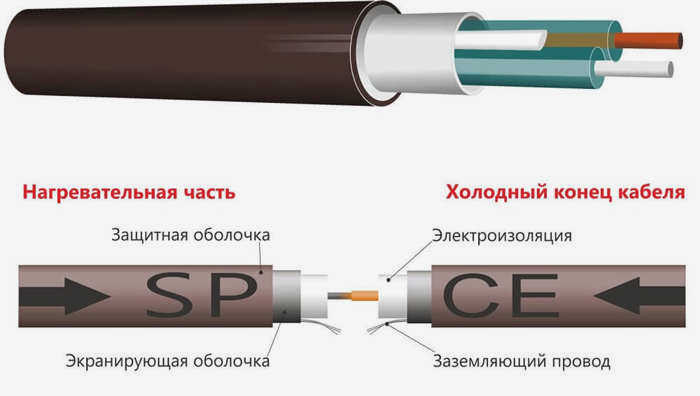

Резистивные кабели достаточно гибкие, чтобы их можно было легко установить на любом участке крыши и подключить к термостату или шкафу управления, в зависимости от сложности системы. В современных кровельных кабелях используется специальное безмуфтовое соединение SPLICE между нагревательным кабелем и подводящей секцией, которое обеспечивает лучшую водонепроницаемость, чем стандартное муфтовое соединение.
Основным преимуществом системы резистивного обогрева является ее цена.

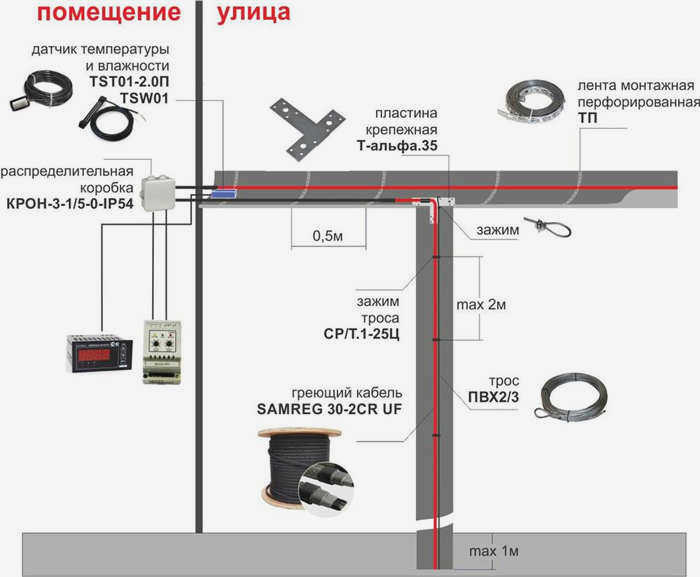

Монтаж греющего кабеля для водостока
- Вставьте в водосточный желоб.
Закрепите греющий кабель в водостоке с помощью перфорированной крепежной ленты с клипсами или заклепками. Это предотвратит его перемещение и деформацию. Расстояние между крепежами должно составлять 0,5 м для саморегулирующихся кабелей и 0,25 м для резистивных кабелей. При заклепывании не забудьте защитить места проколов герметиком. В случае широких желобов следует укладывать две нити кабеля, оставляя между ними зазор 10-15 см. - Прокладка в трубах.
Для прокладки кабеля в желобе используйте цепь или трос в оболочке. Это снизит нагрузку на сам кабель. К водосточному колену кабель можно прикрепить заклепками. - Сетевое питание.
Вам понадобится кабель питания для подключения системы к электросети. Подключите один конец кабеля к нагревательным кабелям, другой – к распределительной коробке (шкафу), а от нее – к электросети. - Установите шкаф.
Желательно установить шкаф для управления системой обогрева водостоков в легкодоступном и удобном месте, предпочтительно в помещении или, по крайней мере, под крышей. - Подключите и проверьте.
Подключите все компоненты, проверьте автоматический выключатель и выполните проверку системы.
Саморегулирующийся кабель Предназначен для работы при температуре от -15 °C до +5 °C. Обычно в этом диапазоне следует ожидать выпадения снега, который система обогрева кровли и водостоков должна уметь растапливать. В случае более сильных морозов ее эксплуатация будет непродуктивной, поскольку выпадение осадков маловероятно, а растаявший снег быстро замерзнет снова.
Следует понимать, что даже при достижении температурных порогов саморегулирующийся нагревательный кабель не отключается полностью. Он продолжает работать постоянно, но с меньшей мощностью, так сказать, в режиме ожидания. Он увеличивает или уменьшает обогрев в определенных зонах по мере необходимости.
Мнение экспертов
Некоторые эксперты считают, что обогрев крыш и водостоков зимой бесполезен.
«Когда выпадает сразу много снега, кабель просто нагревает туннель вокруг себя, а снег сверху остается прежним, – безусловно Алексей Кошонин, партнер компании "Металл Профиль", начальник монтажного отдела КЗФ (Ярославль). – Особенно в наши нынешние теплые зимы, днем при нулевой температуре или при наличии греющего кабеля снег в водостоке тает и стекает в трубу, где вечером и ночью успешно замерзает, образуя ледяной налет под водосточной трубой. Таким образом, снег нагревается вверху, вода медленно стекает, а ледяная глыба замерзает внизу. Кроме того, вы платите деньги за электричество.».
По словам Алексея, обогрев водостоков греющим кабелем может быть важен в межсезонье, когда морозы и оттепели часто сменяют друг друга. В такие периоды в желобах образуется лед, что, во-первых, увеличивает нагрузку на водосточную систему, а во-вторых, может повредить ее элементы
Однако основной причиной обледенения желобов и водосточных труб, по словам мастера, являются различные засоры в водосточной системе.
«Лед не просто образуется в водостоках. Если водостоки чистые и не засорены, вода будет стекать естественным образом. Но если у воронки не большое отверстие, а очень маленькое или даже много маленьких, как у дуршлага, то каждый лист перекрывает эти отверстия, и водосток не работает", – отмечает эксперт. – отмечает эксперт. – Особенно остро эта проблема стоит на мягких кровлях, с которых постепенно осыпается крошка, скапливается грязь и пыль. Через несколько лет там вырастет мох.».
'TermoKabel' – непревзойденное качество по доступной цене.
Следующие критерии отличают нас от других компаний в смежной сфере услуг.
- Мы работаем напрямую с первым поставщиком, поэтому стоимость реализуемой нами продукции значительно ниже среднерыночной;
- Мы предлагаем широкий ассортимент контрольно-измерительных приборов, включая датчики температуры, датчики воды и датчики отложений;
- Возможна поставка любого количества (от одной единицы до более 1000 единиц);
- Мы предоставляем гарантию и выдаем соответствующий документ.
Термокабель: мы найдем компромисс даже с самым привередливым клиентом.
Почему ООО "Термокабель"?
- Только качественное и сертифицированное оборудование, лучшие материалы;
- Удобные условия оплаты по наличному или безналичному расчету;
- Привлекательные, конкурентные цены на товары и услуги;
- Гибкая система скидок для новых и постоянных клиентов.
Мы стараемся быть максимально лояльными в выборе способов доставки товаров из нашего магазина, чтобы наши клиенты получали необходимое качество по минимальной цене.
Виды оборудования и их основные преимущества
Существуют такие разновидности кабеля:
– Зональный. Чаще всего используется для обогрева желобов и водосточных труб.
– Резистивный. Характеризуется постоянной длиной сегмента и разумной стоимостью.
– Бронированные. Представляет собой одну из самых современных разновидностей оборудования. Высокая прочность и регулируемая длина сегмента.
– Саморегулирующийся. Автоматически адаптируется к конкретным условиям эксплуатации.
Изоляционные свойства этих кровельных кабелей делают их безопасными и надежными для использования в различных условиях. Это позволяет устанавливать их в различных местах и на различных участках крыши. В зависимости от требуемой мощности обогрева и температуры рекомендуется выбирать подходящий тип.
Правила монтажа кабеля
Процедура монтажа кровельного кабеля может различаться в зависимости от основных целей его использования. Она зависит от типа покрытия, размеров водосточной системы крыши и других факторов. Кабель укладывается серпантином или горизонтальными линиями с интервалом не менее 10 см. Места сращивания кабелей фиксируются с помощью крепежных систем, не нарушающих целостность кровельного покрытия.
