В каждой электрической цепи есть множество подключенных устройств, которые можно обозначить символами или рисунками. В этой статье приводится схематическое изображение основных частей электрооборудования и описывается, как различные устройства обозначаются на планах.
Клеммная коробка
При монтаже электропроводки в жилых помещениях внутри выполняется разветвление проводов. Каждая комната имеет индивидуальную проводку, к которой подключаются различные устройства. В узловых зонах вместо проводников и изоляции используются клеммные коробки. Эти устройства обеспечивают меры противопожарной защиты в помещении и минимизируют риск короткого замыкания или возгорания.
Назначение распределительного устройства показано на принципиальной схеме.
Клеммная коробка может быть установлена только при условии правильного подключения проводников и достаточной герметичности клемм. Клеммная коробка отделяет место прокладки проводки от поверхности стены, а также выполняет эстетическую функцию.
С точки зрения применения, эти устройства могут быть:
- Наружные, которые подключаются с улицы или входа;
- В помещении, на открытом воздухе. Подвешивается к потолкам и стенам;
- Внутренний закрытый тип. Они используются внутри стен помещения в швах.
Клеммная коробка показана на рисунке в виде квадрата, пересеченного вертикальной линией. Она выделена жирным шрифтом.
Важно! Все эти устройства могут иметь различную маркировку в зависимости от их применения, использования и конструкции. Это поможет пользователю выбрать подходящую клеммную коробку. Они могут использоваться под водой или на открытом воздухе, могут быть защищены от химических воздействий и т.д. Все это можно найти в маркировке продукта.
Например, клеммная коробка с защитой от пламени имеет обозначение 1ExeIIT6.
Электрические коробки
Электрические панели необходимы для приема и распределения энергии из сети, которая питает не только бытовые приборы, но и группы освещения. Количество потребителей электроэнергии постоянно растет, поэтому необходима более сложная модель, позволяющая распределять электроэнергию по категориям. На схеме распределительное устройство обозначено в виде треугольника с молнией (разряд). Значки могут быть цветными (желтыми) или черно-белыми.
Людям, не имеющим опыта и навыков работы с электричеством, запрещается входить в распределительный щит. Если внутри что-то повреждено, сам распределительный щит может получить небольшой удар током через корпус.
Важно! Эти устройства делятся на напольные и плоские. Первые устанавливаются непосредственно на полу (лестничной клетке) и служат для приема энергии от распределительного щита.
Последние располагаются в квартире и распределяют энергию в каждой комнате. В последние годы все больше людей отдают предпочтение именно таким коммутаторам.
Коммутатор.

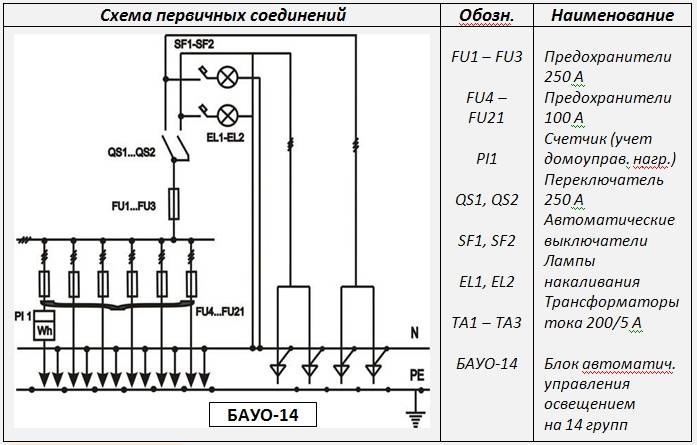

Этот распределительный щит используется для распределения электроэнергии по отдельным комнатам и всему дому. Он также известен как распределительный щит (РЩ). Он используется при напряжении ниже 1000 В и частоте до 60 Гц.
Одноконтурные схемы электропитания условное обозначение
Эти плиты можно использовать не только в жилых помещениях, но и на предприятиях. Как правило, они изображаются на схеме в виде прямоугольника с окрашенной областью внутри. Его можно использовать для создания электроустановки для преобразования энергии из одного вида в другой.
Предохранители и группы освещения для жилых помещений подробно описаны ниже.
Автоматические выключатели и предохранители
Автоматические выключатели или предохранители используются для полного обесточивания всех бытовых приборов в случае перенапряжения, предотвращая тем самым короткое замыкание или отключение оборудования. В каждом помещении, жилом или промышленном, необходимо установить несколько светильников для разных групп. Эти устройства представлены в виде вертикальных линий и точек.
Предупреждение. Автоматические выключатели считаются основной частью однолинейных схем в электроустановках.
Блоки предохранителей в основном используются в частных домах и промышленных помещениях. Они могут быть однополюсными или трехполюсными. Первые проще в использовании и необходимы для защиты отдельных участков цепи. Однополюсные автоматические выключатели предотвращают короткие замыкания и перегрузки в сети.

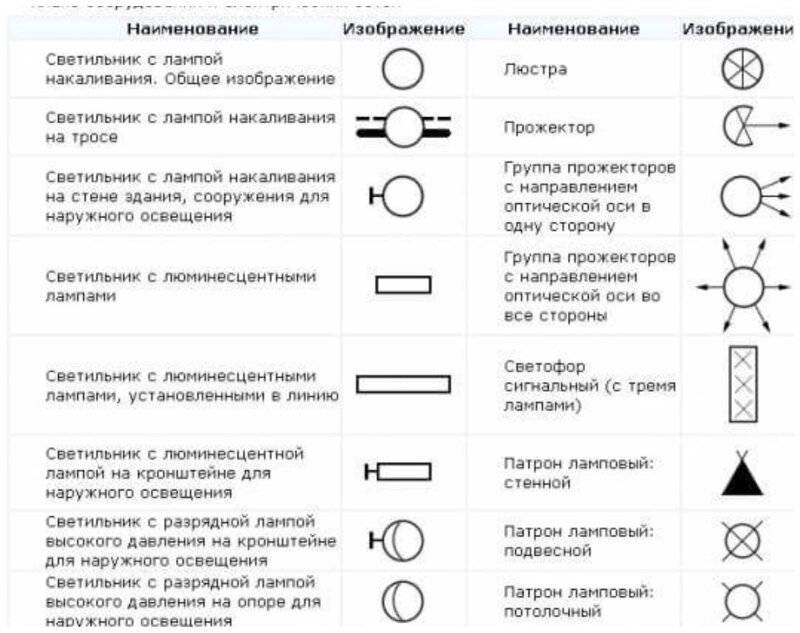

Освещение
Светильники в квартире, нежилом помещении, прихожей, на улице или в диспетчерской могут быть подключены группами или индивидуально. Одиночный свет обозначается в виде круга с крестом в центре и вертикальной линией.
Различные типы освещения
Линия для аварийного освещения обозначена длинной пунктирной линией. Группы освещения на схеме можно представить в виде прямоугольника с полностью затененной областью внутри.
Для всех жилых помещений рекомендуется устанавливать отдельные группы освещения для кухни, ванной комнаты или спальни. Это снизит нагрузку, и в результате напряжение не будет резко колебаться.
Предупреждение. Кроме того, если в сети много электроприборов, рекомендуется использовать стабилизатор.
Свет
Электрические светильники, с другой стороны, могут иметь несколько графических обозначений. Лампа накаливания обозначается обычным кругом; если это флуоресцентная лампа, круг будет перечеркнут горизонтальной линией. Люстра обозначается как круг с секторами. Более схематичные значения можно найти в ГОСТах на светотехнические обозначения.
Распределительная коробка
Это устройство имеет крышку, обычно круглую, по бокам которой расположены отверстия для ввода электрических кабелей различного сечения и для крепления кабельного канала. Он используется для прокладки и маскировки кабельных соединений, обеспечивая правильное распределение электроэнергии в помещении. Отмечен заглавной буквой Т в круге.
Маркировка по алфавиту
Переключатели на одной линейной схеме
Автоматические выключатели для включения и отключения оборудования обычно изображаются в виде вертикальных линий с различными точками и звездочками на конце. Если автоматический выключатель имеет предохранитель, к линии добавляется небольшой квадрат. Основные обозначения автоматических выключателей можно найти в ГОСТ 2.755 от 1987 года.
Автоматический выключатель
Такой автоматический выключатель необходим для отключения электроэнергии при высокой нагрузке на сеть. На схеме он показан вертикальной линией, над которой проходит другая, более тонкая линия со звездой на конце.
Концевой выключатель
Концевые выключатели используются для замыкания или размыкания цепи.
Концевой выключатель
Они установлены на специальных механизмах, чтобы не перемещаться во время работы. Они показаны на схеме в виде горизонтальных линий с параллельным штрихом и являются началом любой цепи или схемы.
Важно! Эти устройства делятся на механические и бесконтактные. Первые более популярны на рынке, их можно найти в бытовой технике, электроприборах или автомобилях.
Бесконтактные выключатели используются в тех случаях, когда контакт с движущимися частями невозможен.
Концевые выключатели также могут быть индуктивными или емкостными.
Выключатель разрыва нагрузки
Символ выключателя нагрузки на схеме выглядит почти так же, как автоматический выключатель, за исключением того, что на конце имеется маленький круг, а не звезда. Такое устройство используется в распределительных сетях, трансформаторных линиях, которые работают при номинальном напряжении и могут использоваться для включения или отключения дополнительных нагрузок.
Основными преимуществами устройства являются:
- Низкая цена по сравнению с другими переключателями;
- Быстрое отключение нагрузки в сети;
- Возможность использования недорогих автоматических выключателей для защиты от перенапряжений;
- Может работать без дополнительного разъединителя.
Как маркировать электрические устройства на планах
Диаграммы могут быть схематическими, функциональными или концептуальными. Электрооборудование может быть представлено в виде кругов, линий, этикеток или символов. Например, источник питания обычно рисуется в виде буквы A или квадрата (квадратная линия).
Электрооборудование на планах
Катушки индуктивности рисуются в виде прямоугольников с разными линиями (перечеркнутыми). Круги используются для электрических машин, имеющих множество ответвлений. Трансформаторы или дроссели могут быть нарисованы волнистой линией (вертикальной или горизонтальной).
Генераторы рисуются в виде прямоугольников с буквой G в центре. Если присутствует буква M, это указывает на то, что устройство оснащено электродвигателем. Силовой трансформатор рисуется в виде большого прямоугольника и маленького прямоугольника, наложенных друг на друга. Электрические нагревательные приборы изображаются в виде множества узких прямоугольников.
Все символы можно найти в основных главах ГОСТ 2.747 68 для графического представления компонентов.
Пиктограммы для электрических розеток
Важно! Чтобы правильно составить схему прибора, необходимо знать все важные символы и рисунки. Кроме того, вы должны уметь правильно читать чертежи, потому что, например, если вы перепутаете два типа выключателей, то фактически установленная схема может просто перегореть.
В настоящее время существует более тысячи различных маркировок для электрического и сантехнического оборудования. Не обязательно знать каждый из них, и даже профессиональные электрики не знают полной таблицы знаков и символов. Для вашей собственной безопасности каждый должен знать хотя бы 5-6 символов, которые наиболее часто встречаются в повседневной жизни.
Как выглядит простейшая электрическая схема
В заключение следует отметить, что все символы хорошо зарекомендовали себя и постоянно используются с середины прошлого века во всем мире. Время от времени появляются новые символы или рисунки для схем и проектов. Каждый должен знать основные значения для выключателей, лампочек или электрических схем. Это поможет вам разобраться в бытовой электропроводке или электрооборудовании при монтаже или частичной замене участков цепи.
Графические и буквенные символы в электрических схемах
Как нельзя читать книгу, не зная букв, так и нельзя понять любой электрический чертеж, не зная символов.
В этой статье мы рассмотрим условные обозначения в электрических схемах: что это такое, где найти их расшифровку, если она не указана в проекте, как правильно обозначить и подписать тот или иной элемент на схеме.
Введение
Но давайте начнем немного назад.
Каждый молодой специалист, приходящий в сферу проектирования, начинает с составления чертежей, либо читая нормативную документацию, либо срисовывая “это” с примера, подобного этому. Как правило, нормативная литература изучается в процессе работы, проектирования.
Невозможно ознакомиться со всей нормативной литературой, касающейся собственной специальности или даже более узкой специализации. Тем более, что ГОСТы, СНиПы и другие стандарты периодически обновляются. И каждый проектировщик должен следить за изменениями и новыми требованиями законодательства, изменениями в предложении производителей электрооборудования и постоянно повышать свою квалификацию.
Помните ли вы Льюиса Кэрролла из “Алисы в стране чудес”?
“Чтобы остаться на месте, нужно бежать как можно быстрее, а чтобы куда-то попасть, нужно бежать как минимум в два раза быстрее!
Речь идет не о том, чтобы плакаться “какая тяжелая жизнь у дизайнера” или хвастаться “посмотрите, какая интересная у нас работа”. Дело не в этом. В таких условиях дизайнеры перенимают практический опыт у более опытных коллег, многие вещи они просто умеют делать хорошо, но не знают почему. Они работают по принципу “вот как это делается здесь”.
Иногда это довольно элементарные вещи. Вы знаете, как поступить правильно, но если вас спросят “Почему?”, вы не сможете ответить сразу, хотя бы сославшись на название нормативного документа.
В этой статье я решил упорядочить информацию, связанную с электрическими схемами, чтобы собрать все в одном месте.
Типы электрических схем
Прежде чем мы начнем говорить об условных обозначениях на схемах, необходимо понять, что такое типы и виды схем. С 01.07.2009 в России установлен ГОСТ 2.701-2008 “УСКД. Схемы. Типы. Общие требования к производительности”.
Согласно этому ГОСТу, системы делятся на 10 типов:
- Электрическая схема
- Гидравлическая схема
- Пневматическая схема
- Газовый контур
- Кинематическая схема
- Вакуумный контур
- Схематическая зрительная система
- Энергетическая схема
- Схема деления
- Комбинированная схема
Существует восемь типов схем:
- Блок-схема
- Функциональная схема
- Принципиальные схемы (полностью)
- Схема подключения
- Принципиальная схема
- Принципиальная схема
- макет
- электрическая схема
Как электрик, я заинтересован в схемах типа “электрическая схема”. В целом, описание и требования к схемам приведены в ГОСТ 2.701-2008 для примера электрических схем, но с 01.01.2012 ГОСТ 2.702-2011 “УСКД. Правила для электрических схем” вступил в силу. Большая часть текста настоящего ГОСТа воспроизводит текст ГОСТ 2.701-2008, ссылаясь на него и другие ГОСТы.
ГОСТ 2.702-2011 подробно описывает требования к каждому типу электрических схем. Именно этого ГОСТа следует придерживаться при составлении электрических схем.
ГОСТ 2.702-2011 дает следующее определение электрической схемы: “Электрическая схема – документ, содержащий в виде условных изображений или обозначений составные части изделия, работающие посредством электричества, и их взаимные соединения”. Далее под STATE подразумеваются документы, регламентирующие принципы обычного графического представления, буквенные обозначения, обозначения проводов и контактных соединений для электрических компонентов. Давайте рассмотрим каждый из них отдельно.
Графические символы в электрических схемах
ГОСТ 2.702-2011 в отношении графических символов в электрических схемах ссылается на три других ГОСТа:
- GOST 2.709-89 “ECCD. Обозначение проводов и контактных символов электрических компонентов, устройств и участков цепи в электрических цепях”.
- ГОСТ 2.721-74 “ЭКД. Графические символы в схемах. Символы общего пользования”.
- GOST 2.755-87 “ECCD. Графические символы в электрических схемах. Коммутационные и контактные устройства”.
Условные обозначения (УС) для выключателей, рубильников, контакторов, тепловых реле и других коммутационных аппаратов, используемых в однолинейных схемах электрических цепей, приведены в ГОСТ 2.755-87.
Однако обозначение УЗО и автоматических выключателей остаточного тока в ГОСТе отсутствует. Я полагаю, что скоро он будет переиздан, и в него будет добавлено обозначение RCD. Между тем, любой проектировщик может нарисовать УЗО на свой вкус, тем более что ГОСТ 2.702-2011 это предусматривает. Достаточно указать обозначение УЗО и его расшифровку в пояснении к схеме.
В дополнение к ГОСТ 2.755-87 для полноты схемы необходимо использовать изображения из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных устройств основаны на четырех основных представлениях:
используя девять функциональных характеристик:
| Имя | Изображение |
| 1. функция контактора |  |
| 2. функция переключателя |  |
| 3. Функция разъединителя |  |
| 4. функция разъединителя |  |
| 5. автоматическое управление |  |
| Функция автоматического выключателя или концевого выключателя |  |
| 7. самосброс |  |
| 8. без самосброса |  |
| 9. подавление дуги |  |
| Примечание: Символы, указанные в 1 – 4 и 7 – 9, должны использоваться на неподвижных контактах. Примечание: Символы, указанные в 1 – 4, 7 – 9, должны использоваться на нормально разомкнутых контактах, символы в 5 – 6 – на нормально замкнутых контактах. Символы 1 – 4, 7 – 9 должны быть расположены на неподвижных контактах, символы 5 и 6 – на подвижных контактах. | |

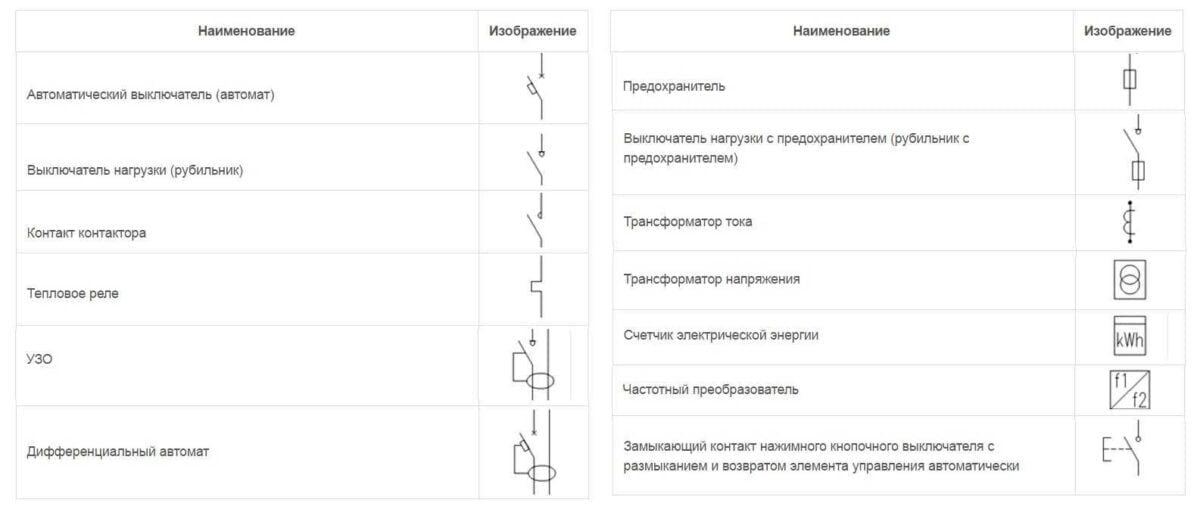

Основные пиктограммы, используемые в однолинейных схемах электрощитов:
| Имя | Представительство |
| Автоматический выключатель (автоматический выключатель) |  |
| Автоматический выключатель (автоматический выключатель) |  |
| Контактор контактор |  |
| Тепловое реле |  |
| УЗО |  |
| Автоматический выключатель |  |
| Предохранитель |  |
| Выключатель защиты двигателя (выключатель с тепловым реле) |  |
| Выключатель нагрузки с предохранителем |  |
| Трансформатор тока |  |
| Трансформатор напряжения |  |
| Счетчик электроэнергии |  |
| Частотный преобразователь |  |
| Нормально разомкнутый кнопочный контакт с автоматическим размыканием и возвратом управляющего элемента |  |
| несаморазмыкающийся кнопочный переключающий контакт с размыканием и сбросом рабочего элемента второй кнопкой |  |
| Самореверсивный кнопочный переключающий контакт с размыканием и сбросом рабочего элемента путем вытягивания кнопки |  |
| Кнопочный переключающий контакт с необратимым, самовозвратным действием, размыкание и сброс рабочего элемента отдельным исполнительным элементом (например, кнопкой сброса) |  |
| Обрыв контакта с задержкой времени ответа |  |
| Нормально замкнутый контакт с задержкой возврата |  |
| Нормально-замкнутый контакт с задержкой срабатывания, работающий после запуска и возврата |  |
| Разрыв контакта с задержкой, работает во время работы |  |
| Нормально замкнутый контакт с задержкой при запуске и возврате |  |
| NC-контакт с задержкой действия при запуске и возврате |  |
| Катушка контактора, общий термин для катушки реле |  |
| Катушка импульсного реле |  |
| Катушка для светоизлучающего реле |  |
| Катушка реле времени |  |
| Моторный привод |  |
| Лампа, световой индикатор (лампочка) |  |
| Нагревательный элемент |  |
| Штекерное соединение (розетка): розетка вывод |
 |
| Разрядник |  |
| Ограничитель перенапряжения, варистор |  |
| Штекерное соединение (клемма) |  |
| Амперметр |  |
| Вольтметр |  |
| Ваттметр |  |
| Частотомер |  |
Обозначение проводов, шин в электрических щитах указано в ГОСТ 2.721-74.
| Имя | Изображение |
| Линия электрической связи, провода, кабели, шины, групповая линия связи |  |
| Защитный проводник (PE) обозначен пунктирной линией |  |
| Графическое изображение разветвления (соединения) групповой линии связи |  |
| Пересечение линий электропередач, сгруппированных линий, соединяющих неэлектрически связанные провода, кабели, шины |  |
| Линия электропередачи с одной веткой |  |
| Линия электропередачи с двумя ответвлениями |  |
| Шинопровод (если вы хотите отделить шинопровод от графического представления линии электрических соединений) |  |
| Ответвление шинопровода |  |
| Шины графически пересекаются и не имеют электрического соединения |  |
| Ответвления (шпоры) от шинопровода |  |
Буквенные символы в электрических схемах
Буквенные обозначения определены в ГОСТ 2.710-81 “ЕСКД. Буквенно-цифровые символы в электрических схемах”.
Обозначение автоматических выключателей и УЗО не включено в настоящий ГОСТ. Как правильно обозначить УЗО и MCCB, уже давно обсуждается на различных сайтах и форумах. ГОСТ 2.710-81 в п.2.2.12. позволяет использовать многобуквенные коды (не только одно- и двухбуквенные), поэтому я принял трехбуквенное обозначение для УЗО и предохранителей, прежде чем ввести стандартную нотацию. Я добавил букву D к двухбуквенному обозначению автоматического выключателя и получил обозначение RCD. Я сделал то же самое с выключателем.
Я думаю, что скоро он будет переиздан, и обозначение RCD будет добавлено.
Обозначение основных компонентов, используемых в однолинейных схемах электрических щитов:
| Имя | Назначение |
| Автоматический выключатель в силовых цепях | QF |
| Автоматический выключатель в цепях управления | SF |
| Автоматический выключатель с дифференциальной защитой (автоматический выключатель остаточного тока) | QFD |
| Выключатель нагрузки (автоматический выключатель) | QS |
| Устройство остаточного тока (УЗО) | QSD |
| Контактор | KM |
| Тепловое реле | F, KK |
| Реле времени | KT |
| Реле напряжения | KV |
| Реле освещения | KL |
| Импульсное реле | KI |
| Ограничитель перенапряжения, ограничитель перенапряжения | FV |
| Предохранитель | FU |
| Трансформатор тока | TA |
| Трансформатор напряжения | TV |
| Частотный преобразователь | UZ |
| Амперметр | ПА |
| Вольтметр | PV |
| Ваттметр | PW |
| Частотомер | ПФ |
| Счетчик активной энергии | ПИ |
| Измеритель реактивной энергии | PK |
| Фотоэлемент | BL |
| Нагревательный элемент | EK |
| Осветительная лампа | EL |
| Светоизлучающее устройство (лампочка) | HL |
| Вставная розетка (розетка) | XS |
| Выключатель или переключатель в цепи управления | SA |
| Кнопочный выключатель в цепи управления | SB |
| Клеммы управления | XT |
Изображение электрооборудования на планах
Хотя стандарты ГОСТ 2.701-2008 и ГОСТ 2.702-2011 требуют следующих электрических схем “система расстановки”При проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 “СПДС. Графическое изображение электрооборудования и электропроводки на планах”. Настоящий ГОСТ устанавливает обозначение электрических проводов, магистральных кабелепроводов, кабельных линий, электрооборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.
Эти символы используются на чертежах электроснабжения, силового оборудования, электрического освещения и других чертежах. Они также используются для представления потребителей в однолинейных электрических схемах.
пиктограммы для электрического оборудования, приборов и потребителей
| Имя | Изображение |
| Электроприбор. Общая картина |  |
| Электрооборудование, включая электродвигатель |  |
| Блок с генератором |  |
| Мотор-генератор |  |
| Комплектный трансформаторный блок с одним трансформатором |  |
| Комплектный трансформаторный блок с несколькими трансформаторами |  |
| Полный конденсаторный блок |  |
| Полная система преобразования |  |
| Перезаряжаемая батарея |  |
| Электронагревательный источник питания. Общий термин |  |
Схемы токовых и кабельных соединений устройства
| Имя | Изображение |
| Кабельная линия, общий чертеж |  |
| Кабельная линия, с указанием информации (тип тока, напряжение, материал, прокладка, маркировка и т.д.) |  |
| Кабельная линия с указанием количества проводников (количество проводников обозначается засечкой; для более чем трех проводников вместо засечки используются цифры) |  |
| Линия цепи управления |  |
| Линия цепи аварийной эвакуации и освещения безопасности |  |
| Линия с напряжением 36 В или менее |  |
| Заземление и линия GND |  |
| Измерители заземления |  |
| Открытая проводка и управление кабелями |  |
| Уплотнение кабеля |  |
| Прокладка в корпусе |  |
| Уплотнение воздуховода |  |
| Прокладка под плинтусом |  |
| Уплотнение трубы |  |
| Разделительное уплотнение в трубе для опасных зон |  |
| Гибкий металлорукав или гибкий сальниковый ввод |  |
| Вертикальная маршрутизация. Кабель протягивается на большую высоту или с большей высоты |  |
| Вертикальная маршрутизация. Кабель проходит вниз или идет с меньшей высоты |  |
| Вертикальная установка. Кабель пересекает указанную на плане отметку сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах плана |  |
К сожалению, AutoCAD не включает все типы линий, которые необходимы в базовом продукте.
Планировщики решают эту проблему различными способами:
- Большинство рисуют провода в виде обычной линии, а затем дополняют ее обозначениями в виде кругов, квадратов и т.д;
- продвинутые пользователи AutoCAD создают свои собственные типы линий.
Я предпочитаю второй способ, потому что он гораздо удобнее. Если вы используете специальный тип линии, при ее перемещении все “дополнительные” элементы также перемещаются, поскольку они являются частью линии.
Создание пользовательских типов линий в AutoCAD довольно просто. Вы потратите некоторое время на освоение этого навыка, но сэкономите много времени при проектировании.
Вертикальную линию лучше всего проводить с помощью блоков AutoCAD, а еще лучше с помощью динамических блоков.
Графическое представление шин и каналов шин
| Имя | Изображение |
| Количество Количество шин и шинных сборок. Общий вид |  |
| Пакет сборных шин, установленный на изоляторах |  |
| Пакет сборных шин, установленный на изоляторах |  |
| Шинопровод или шинопровод, установленный на столбах |  |
| Рельсовые шины или шинопроводы, установленные на подвесах |  |
| Рельсовые трубы или рельсовые каналы, установленные на подвесах |  |
| Троллейбусный кабель |  |
| Секционирование троллейбусной линии |  |
| Шина, троллейбусная сцепка |  |
| Примечание. Изображение места установки шин должно соответствовать запланированному положению шин | |
Чертить шины и шинопроводы в AutoCAD удобно с помощью полилиний и/или динамических блоков.
Буквенная графика на коробках, корпусах, щитах и консолях
| Имя | Изображение |
| Распределительная коробка |  |
| Дренажный короб |  |
| Выдвижной ящик, выдвижной ящик |  |
| Ящик, ящик с зажимами |  |
| Распределительная коробка |  |
| Панель рабочего освещения |  |
| Панель аварийного освещения |  |
| Лабораторная установка |  |
| Ящик для оборудования |  |
| Шкаф управления |  |
| Оборудование распределительный щит, панель, панель одностороннего обслуживания, местная станция управления |  |
| Кабина, двухсторонняя панель обслуживания |  |
| Шкаф, щит, односторонний распределительный щит |  |
| Шкаф, щит, щит с несколькими двусторонними сервисными панелями |  |
| Откройте панель управления |  |
| Понижающий трансформаторный блок (STB) |  |
В AutoCAD можно легко рисовать с помощью блоков и динамических блоков.
Графические символы для автоматических выключателей, переключателей
ГОСТ 21.210-2014 не предусматривает легенду для диммеров и отдельную легенду для кнопок, поэтому я ввел для них свои собственные символы в соответствии с разделом 4.7.
| Имя | Изображение |
| Наружный выключатель со степенью защиты от IP20 до IP23 | |
| однополюсный |  |
| однополюсный биполярный |  |
| однополюсный биполярный |  |
| биполярный |  |
| трехполюсный |  |
| Выключатель для скрытого монтажа от IP20 до IP23 | |
| однополюсный |  |
| однополюсный двухполюсный |  |
| однополюсный двойной |  |
| двойной полюс |  |
| Переключатель для поверхностного монтажа в корпусе со степенью защиты не менее IP44 | |
| однополюсный |  |
| двухполюсный |  |
| тройной полюс |  |
| Двухполюсный выключатель без нейтрали, степень защиты IP20 – IP23 | |
| поверхностный монтаж |  |
| скрытый монтаж |  |
| Выключатель двойного действия без нейтрали, степень защиты не менее IP 44 |  |
| Диммерный выключатель для поверхностного монтажа, степень защиты IP20 – IP23 |  |
| Диммер для скрытого монтажа в корпусе со степенью защиты IP20 – IP23 |  |
| Диммер для поверхностного монтажа в корпусе со степенью защиты IP 44 и выше |  |
| Выключатель скрытого монтажа в корпусе со степенью защиты от IP20 до IP23 |  |
| Выключатель для скрытого монтажа со степенью защиты от IP20 до IP23 |  |
| Кнопочный выключатель для наружной установки со степенью защиты не менее IP 44 |  |
В AutoCAD легко рисовать с помощью динамических блоков. Я сделал один динамический блок для всех типов переключателей.
Пиктограммы розеток
| Имя | Изображение |
| Описание Открытая розетка со степенью защиты от IP20 до IP23 | |
| двойной полюс |  |
| Двухполюсная двойная розетка |  |
| Заземленная двухполюсная двойная розетка |  |
| Двухполюсный с защитой контактов |  |
| Тройной полюс с защитным контактом |  |
| несколько сокетов (число указывает на количество сокетов в устройстве) |  |
| Блок с несколькими сокетами (число обозначает количество сокетов в блоке) |  |
| Розетка для скрытого монтажа со степенью защиты от IP20 до IP23 | |
| биполярный |  |
| биполярный биполярный |  |
| биполярный биполярный с защитой контактов |  |
| Двухполюсный с защитой от прикосновения |  |
| Трехполюсный с защитой контактов |  |
| Многорозеточная подстанция (цифра указывает на количество розеток на подстанции) |  |
| Многорозеточная подстанция (число означает количество розеток в подстанции) |  |
| Розетка со степенью защиты не ниже IP44 | |
| биполярный |  |
| биполярный биполярный |  |
| двухполюсная розетка двухполюсная розетка с защитой от прикосновения |  |
| Двухполюсный с защитой от прикосновения |  |
| Тройной полюс с защитным контактом |  |
| Многорозеточная подстанция (число означает количество розеток в подстанции) |  |
| Прибор с несколькими розетками (цифра указывает на количество розеток на приборе) |  |
В AutoCAD легко рисовать с помощью динамических блоков. Я сделал один динамический блок для всех типов сокетов.
Пиктограммы осветителя и отражателя
Отрадно видеть, что в обновленной версии ГОСТа добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.
| Имя | Изображение |
| Светильник с лампой накаливания, галогенной лампой |  |
| Светильник с компактными люминесцентными лампами |  |
| Светильник с нелинейной формой |  |
| Светильник с линейными люминесцентными лампами (также может быть нанесен в масштабе на чертеж) |  |
| Светильник с линейными светодиодными лампами (также должен быть нарисован в масштабе) |  |
| Светильник с газоразрядными лампами высокого давления |  |
| Люстра |  |
| Светильник щелевого типа |  |
| Прожектор. Общая фотография |  |
| Комплект прожекторов с оптической осью в одном направлении |  |
| Комплект прожекторов с оптической осью, направленной во все стороны |  |
| Сигнальная лампа (три лампы) |  |
| Кронштейн для настенной лампы |  |
| Держатель подвесного светильника |  |
| Держатель потолочного светильника |  |
| Светильник для аварийного освещения (пример: светильник с лампой накаливания) |  |
| Светильник для специального освещения (оптоволокно) |  |
В AutoCAD удобно рисовать светильники с помощью динамических блоков.
Как обозначена распределительная коробка на схеме?
- Связаться с
- Карта сайта
- Главная страница
- Шаблоны для рисования диаграмм
- ГОСТ Электро для Visio
- Примеры диаграмм
- Условные обозначения
- Символы в электрических схемах
- Виды планов
- Изображение проводки и линий электропередач на планах. ГОСТ 21.614.
- Графические обозначения электрооборудования и электропроводки на планах. ГОСТ 21.614, ГОСТ 21.608
- Идентификация микросхем серии 555
- Идентификация микросхем серии K1102
- Идентификация серии микрочипов KR1008
- Идентификация микросхем серии 142
- Обозначение микросхем серии 140
- Принципиальные схемы
- Электропитание
- Интерактивные схемы
- Защитное оборудование
- Устройства управления
- Кнопки, переключатели.
- Модульные устройства
- Принадлежности для контакторов
Графические обозначения электрооборудования и электропроводки на планах. ГОСТ 21.614, ГОСТ 21.608
Представление коробок, распределительных щитов, ящиков для оборудования, шкафов, щитов, консолей
13. шкаф, коммутатор, пульты несколько односторонних панелей обслуживания
Пример. Панель из двух панелей
14. Шкафы, столы, консоли с несколькими односторонними панелями
Пример. Панель с тремя корпусами
15. открытая панель
Пример. Панельный шкаф с тремя панелями
Представление выключателей, тумблеров и розеток.
Имя Изображение 1. переключатель.
Общее фото2. переключатель внешнего типа со степенью защиты от IP20 до IP23: 2.1. однополюсный 2.2. однополюсный двойной 2.3. однополюсный двойной 2.4. двойной полюс 2.5. трехполюсный Выключатель для скрытого монтажа со степенью защиты от IP20 до IP23: 3.1. однополюсный 3.2. однополюсный двойной 3.3. однополюсный 3.4. двойной полюс 4. внешний выключатель со степенью защиты от IP44 до IP55: 4.1. однополюсный 4.2. биполярный 4.3. тройной полюс 5. двухполюсный выключатель без нейтрали, степень защиты от IP20 до IP23: 5.1. однополюсный 5.2. биполярный 5.3. тройной полюс 6. Двунаправленные ненулевые переключатели положения со степенью защиты от IP44 до IP55: 6.1. однополюсный 6.2. биполярный 6.3. трехполюсный 7. розетка.
Общее фотоОткрытая розетка, IP20 – IP23: 8.1. биполярный 8.2. биполярное сдвоенное расположение 8.3. двухполюсный с защитой от прикосновения 8.4. трехполюсный с защитой от прикосновения Розетка для скрытого монтажа со степенью защиты от IP20 до IP23: 9.1. биполярный 9.2. биполярная двойная розетка 9.3. биполярный с защитным контактом 9.4. трехполюсный с защитным контактом 10. розетки со степенью защиты от IP44 до IP55: 10.1. биполярный 10.2. двухполюсный с взрывозащитным контактом 10.3. трехполюсный с защитой от прикосновения 11. оборудование с двухполюсными выключателями и розетками для открытого положения со степенью защиты IP20 – IP23 11.1. один выключатель и одна розетка 11.2. два выключателя и электрическая розетка 11.3 Три выключателя и розетка Блоки с выключателями и двухполюсной розеткой для скрытого монтажа, степень защиты IP20 – IP23 12.1. один выключатель и одна розетка 12.2. два выключателя и одна розетка 12.3. три выключателя и одна розетка Изображение светильников и прожекторов, когда они показаны отдельно на схеме оборудования и электрической сети
Имя Изображение 1. лампа с лампочкой.
Общий вид2. светильник с люминесцентной лампой.
Общий вид3. светильник с газоразрядной лампой высокого давления 4. отражатель, например, с лампой накаливания
Общая картина5. светильник с лампой накаливания для аварийного освещения 6. светильник с люминесцентной лампой для аварийного освещения Светильник с лампой накаливания для специального освещения (сигнальный свет), например, для аварийных выходов Иллюстрации светильников и прожекторов на планах оборудования и электроустановок
Имя Представительство 1. лампа с лампочкой.
Общий вид2. лампа с нитью накаливания на кабеле. Светильник на кронштейне, на стене здания или другого объекта для наружного освещения 3. 4. светильник с люминесцентными лампами.
Примечание. Светильник с люминесцентными лампами может быть нанесен на чертеж в масштабе5. светильник с встроенными люминесцентными лампами (6) Светильник с люминесцентной лампой на кронштейне для наружного освещения Светильник с газоразрядными лампами высокого давления на кронштейне для наружного освещения 8. Светильник с газоразрядной лампой высокого давления на столбе для наружного освещения 9. люстра 10. щелевая лампа 11. прожектор Группа прожекторов с оптической осью, направленной в одну сторону 13. Группа прожекторов с оптической осью во всех направлениях 14. сигнальный фонарь (для трех фонарей) 15.1 Цоколь лампы: настенный 15.2 Держатель лампы: подвесной Держатель светильника: подвесной 15.3. Символы для устройств управления и контроля
Имя Изображение 1. колокол 2. сирена, гудок 3. Позывной персонала: 3.1 для одного сигнала 3.2 для более чем одного сигнала 4. рекламные надписи и вывески 5. стартер двигателя.
Общая фотография6 Пусковой двигатель с магнитным контактором 7 Автоматический выключатель 8. столб с кнопкой: 8.1 с помощью одной кнопки 8.2 с двумя кнопками 8.3 с тремя кнопками 8.4 с двумя кнопками с подсветкой 8.5 с двумя кнопками и двумя индикаторными лампами 9.переключатель управления 10.путевой выключатель 11.Командно-контрольный прибор, командно-контрольный прибор 11.1 с ручным приводом 11.2 с ножным приводом 12.тормоз Представление интересов производителей электрооборудования и потребителей электроэнергии
Контуры оборудования должны быть выполнены в соответствии с их фактическими размерами в масштабе чертежа.
6. Полный трансформаторный блок с одним трансформатором.
Представление электрооборудования открытого распределительного щита
Имя Изображение Силовой трансформатор 1.1 масло погружное с расширительным баком 1.2 погружение в масло без расширительного бака 2. масляный выключатель: 2.1 напряжение 6-10 кВ 2.2 то же, что и выше, 35 кВ 2.3 то же, 110-220 кВ 3. разъединитель, изолятор для напряжений 35, 110, 220 кВ 4. выключатель короткого замыкания, заземлитель для напряжений 35, 110, 220 кВ 5. автоматический быстроразъемный соединитель 6. бетонный реактор В этом материале мы используем рисунки символов из комплекта чертежей схем электрооборудования. ГОСТ Европейский для Visio.
Как обозначить распределительную коробку на схеме?
4 Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 года N 1840-ст межгосударственный стандарт ГОСТ 21.210-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 года.
6 ПЕРЕИЗДАН. Январь 2019 года.
Информация об изменениях к настоящему стандарту будет опубликована в ежегодном информационном указателе “Национальные стандарты”, а текст изменений и поправок – в ежемесячном информационном указателе “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе “Национальные стандарты”. Соответствующая информация, уведомления и тексты также размещаются в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru).
ПРИЛОЖЕНИЕ к поправке, опубликованной в ИСС № 1, 2021 г.
Исправление было сделано производителем базы данных
1 Масштаб
Настоящий стандарт устанавливает условное графическое изображение электрических проводников, магистральных каналов, кабельных линий (далее – проводники) и электрооборудования на планах расположения электрических сетей и/или мест расположения электрооборудования зданий и сооружений различного назначения.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межправительственные стандарты:
ГОСТ 2.302-68 Единая система конструкторской документации. Весы
ГОСТ 2.303-68 Единая система конструкторской документации. Линии
Примечание – При использовании настоящего стандарта рекомендуется проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по безопасности окружающей среды. Ссылочный стандарт должен быть опубликован либо в Бюллетене технических регламентов и метрологии в Интернете, либо в ежегодном указателе информации о национальных стандартах, опубликованном 1 января текущего года, а также в выпусках ежемесячного указателя информации о национальных стандартах за текущий год. Если ссылочный стандарт отменен (изменен), то применение настоящего стандарта должно осуществляться в соответствии с отмененным стандартом. Если ссылочный стандарт заменяется без отмены, то положение, в котором дана ссылка на ссылочный стандарт, применяется в той мере, в какой оно не затрагивает ссылку.
3 Термины и определения
В настоящем стандарте приведены следующие термины с их определениями:
3.1 электрооборудование (электрооборудование): Оборудование, предназначенное для генерирования, передачи и изменения характеристик электрической энергии, а также для преобразования ее в другую форму энергии.
Примечание – Электрооборудование включает электродвигатели, трансформаторы, распределительные устройства, устройства управления, защитные устройства, измерительные приборы, кабельную продукцию, электробытовые приборы и прочую электротехническую продукцию.
3.2 Электрическое оборудование: Совокупность взаимосвязанных электротехнических изделий в структурном и/или функциональном единстве, предназначенных для выполнения определенной функции генерирования, преобразования, передачи, распределения или потребления электрической энергии.
3.3 электропроводка: Сборка из одного или нескольких изолированных проводников, кабелей или шин и деталей для их прокладки, защиты и, при необходимости, механической защиты.
4 Общие положения
4.1 Графические обозначения электрооборудования и проводников на планах, приведенных в таблицах 1, 2, 4-8, должны быть выполнены сплошной толстой линией в соответствии с ГОСТ 2.303.
4.2 Размеры изображений даны для чертежей, выполненных в масштабе 1:100.
4.3 При выполнении изображений в других масштабах, принятых в соответствии с ГОСТ 2.302, размеры изображений должны изменяться пропорционально масштабу чертежа, при этом размер (диаметр или сторона) условного изображения электрооборудования должен быть не менее 1,5 мм.
4.4 Размеры изображений шкафов, панелей, пультов, коробок, электрооборудования и электроаппаратуры открытых распределительных устройств должны приниматься в соответствии с их действительными размерами в масштабе чертежа.
Размеры шкафов, панелей, коробок и т.д. могут быть увеличены, чтобы показать все трубы с подведенными к ним проводами.
4.5 Описания электропроводки и электрооборудования, приведенные в настоящем стандарте, могут быть заменены общими описаниями. В этом случае элементы спецификации или буквенно-цифровые обозначения приводятся на полке подстрочных примечаний либо в разрывах строк, либо в контурах условного графического изображения.
4.6 Размеры проводников и электроарматуры, не указанных в таблицах 1-8, принимают в соответствии с графой “Изображение” перечисленных таблиц, в которых даны эти изображения, с учетом масштаба согласно 4.2.
4.7 Дополнительные договорные представления, не предусмотренные настоящим стандартом, допускается использовать, поясняя их на чертеже или в общих данных на рабочих чертежах.
5 Графические символы для электрического оборудования в открытых распределительных щитах
Договорные графические представления электрооборудования открытых распределительных устройств приведены в таблице 1.
1 Силовой трансформатор:
a) масляный бак с расширительным баком
b) масляный бак без расширительного бака
2 Масло для автоматического выключателя:
a) 6-10 кВ
c) то же, 110-220 кВ
3 Разъединитель, изолятор для напряжений 35, 110, 220 кВ
4 Выключатель короткого замыкания, заземлитель для напряжений 35, 110, 220 кВ
5 Автоматический выключатель быстрого действия
6 Бетонный реактор
6 Графические символы для электрических приборов и потребителей
6.1 Графические обозначения электрооборудования и электрических нагрузок приведены в таблице 2.
1 Электрическое оборудование. Общая иллюстрация
2 Электроприборы, включая электродвигатель
3 Аппараты с многодвигательным электроприводом
4 Аппарат с генератором
6 Комплектный трансформаторный блок с одним трансформатором
Примечание – Небольшие трансформаторы также могут быть показаны без прямоугольного контура.
7 Как и выше, с несколькими трансформаторами
8 Полный блок конденсаторов
9 Комплектный блок преобразователя
10 Накопитель
11 Электрический нагревательный прибор. Общий вид
6.2 Очертания блоков должны быть выполнены в соответствии с их действительными размерами в масштабе чертежа ГОСТ 2.302 с учетом их сложности и богатства информации.
7 Графические символы для кабелей и проводов
Схемы обычных кабелей и проводов приведены в таблице 3.
- ГОСТ Электро для Visio
