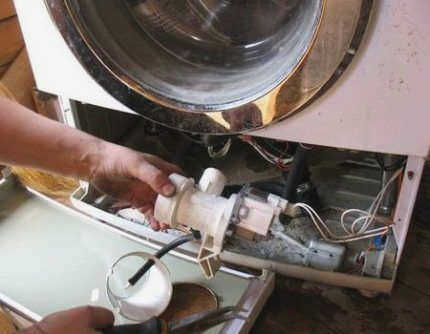

Вы можете отремонтировать проводку, отрегулировать, сбросить насос или клапан вручную, но ремонт модуля управления и датчика уровня должен выполнять специалист.
Коды ошибок стиральных машин Ariston и Indesit с системой управления EVO-II
Как известно, большинство современных стиральных машин оснащены системой диагностики, которая устраняет неполадки, возникающие в процессе работы, и отображает их в виде кодов ошибок на панели управления. Кроме того, эта система позволяет запускать программы самодиагностики, с помощью которых можно проверить работу МК в различных режимах. Система диагностики облегчает поиск и устранение возможных неисправностей МК, возникающих в процессе эксплуатации этих машин.
Эта система также доступна на современных стиральных машинах с электронными системами управления от INDESIT COMPANY (ранее MERLONI).
Во всех сериях EVO-I старой системы управления компании коды ошибок определялись по количеству раз мигания светодиода (последовательно). Например, если светодиод мигает 5 раз через короткие промежутки времени и цикл мигания повторяется после паузы, это соответствует коду ошибки F05. Код ошибки больше не сложно расшифровать, например, для F05 это проблема с дренажом (насос, засор в дренажной трубе, реле давления).
Обычно при возникновении ошибки в этих КМ диск управления начинает вращаться, и текущая программа стирки останавливается. Подробное описание электронных модулей EVO-I можно найти в другой статье.

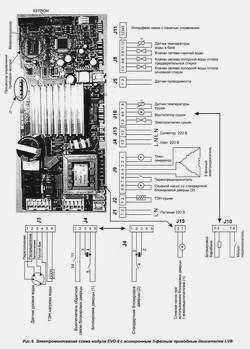

С системой управления EVO-II все немного сложнее. Поскольку устройства различаются как по выполняемым функциям, так и по дизайну (например, разные панели управления), в некоторых недорогих СМ (без дисплея, например, в моделях серии AVL и т.д.) многим сервисным специалистам трудно считывать коды ошибок. Коды вычисляются по комбинациям определенных светодиодов. Коды ошибок легче всего считывать на моделях с дисплеем (например, серия AVD и т.д.). Они отображаются непосредственно на дисплее.
Коды ошибок моделей серий INDESIT и ARISTON EVO-I/II можно также считать с помощью специального диагностического ключа (SAT), который подключается к сервисному разъему СМ. Этот ключ также позволяет тестировать СМ в различных режимах: как в автономном режиме, так и под управлением внешнего ПК.
Коды ошибок и как их читать

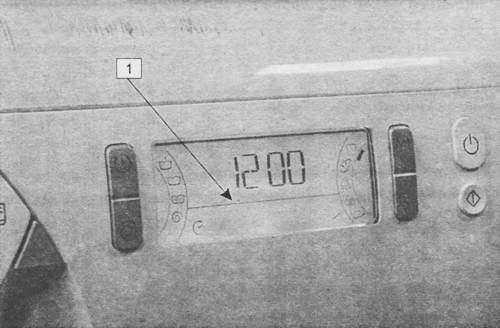

Как уже упоминалось выше, коды ошибок на КМ EVO-II с дисплеем (линия AVD) отображаются на ЖК-дисплее 1 (рис. 1).
Рисунок 1 Передняя панель EVO-II CM с дисплеем (строка AVD).

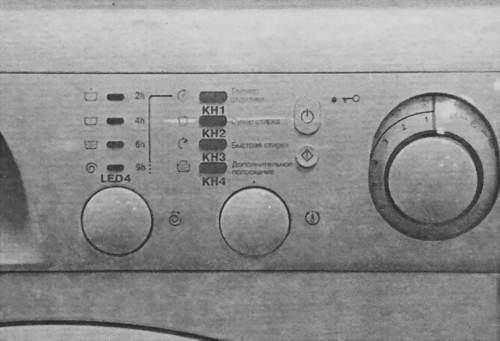

На рисунке 2 показан дисплей передней панели AVL.
Коды ошибок в данном случае считываются светодиодной ПОДСВЕТКА (СВЕТОДИОД 4) и подсветкой кнопок ТАЙМЕР ЗАДЕРЖКИ (РУЧКА 1), СУПЕРМОЙКА (РУЧКА 2), БЫСТРАЯ СТИРКА (РУЧКА 3) и ДОПОЛНИТЕЛЬНОЕ ПОЛОСКАНИЕ (РУЧКА 4).
На самом деле, "секрет" определения кода ошибки на панелях управления SM EVO-II со светодиодным дисплеем довольно прост. Каждый светодиод – это цифра кода ошибки в двоичной системе счисления. Сам процесс вычисления номера кода ошибки включает в себя сопоставление конкретных индикаторов с конкретными цифрами двоичного кода и перевод этого кода в десятичную систему счисления.
В нашем случае (рис. 2) светодиод 4 соответствует первой цифре двоичного кода, светодиод 3 – второй, светодиод 2 – третьей, светодиод 1 – четвертой и светодиод 4 – пятой.
Если в качестве примера вернуться к коду ошибки F05, то цифра 5 в двоичном коде имеет вид: 00101 (5 цифр, горят светодиоды 2 и 4).
Однако, чтобы не утомлять читателя переводом из одной системы счисления в другую, ниже приведена универсальная таблица (Таблица 1) для определения кодов ошибок.
Таблица 1 Коды ошибок EVO-II (серии AVD и AVL)
| Короткое замыкание симистора управления приводным двигателем | ― | ― | ― | ― | + |
| Тахогенератор не генерирует сигнал вращения приводного двигателя (цепь датчика может быть прервана или закорочена). Другой причиной этой ошибки является блокировка приводного двигателя. |
― | ― | ― | + | ― |
| Цепь датчика температуры (NTC) прервана или закорочена | ― | ― | ― | + | + |
| Датчик уровня (реле давления) одновременно генерирует сигналы "пустой бак" и "переполнение". | ― | ― | + | ― | ― |
| Датчик уровня не генерирует сигнал "пустой бак" в конце программы опорожнения (насос опорожнения не работает, канал опорожнения заблокирован или датчик уровня неисправен) | ― | ― | + | ― | + |
| Код программы не распознан (ошибка кнопки на передней панели) | ― | ― | + | + | ― |
| Нет нагрева нагревательного элемента (ошибка может возникнуть из-за того, что нагревательный элемент не погружен в воду) | ― | ― | + | + | + |
| F08 "Заклинило" контакт реле нагревательного элемента. поврежден нагревательный элемент или его проводка (утечка на раму) | ― | + | ― | ― | ― |
| Ошибка (сбой) в содержимом EEPROM | ― | + | ― | ― | + |
| Одновременное отсутствие сигналов от датчика уровня ПОЛНЫЙ и пустой бак | ― | + | ― | + | ― |
| Насос подачи не запитан (прерывание питания насоса) F12 | ― | + | ― | + | + |
| Не работает связь между модулем индикации и электронным контроллером | ― | + | + | ― | ― |
| Обрыв или короткое замыкание в цепи датчика температуры сушки | ― | + | + | ― | + |
| Не работает сушильный нагреватель (только для SM с сушилкой) | ― | + | + | + | ― |
| Неисправность реле нагревателя сушилки (только для SM с сушилкой) | ― | + | + | + | + |
| Барабан заблокирован (только для вертикального загрузчика) | ― | ― | ― | ― | ― |
| На замок двери не подано напряжение или дверь открыта | + | ― | ― | ― | + |
| Неисправность связи между контроллером и микросхемами DSP (процессор управления асинхронным двигателем) на главном электронном модуле. | + | ― | ― | + | ― |
Значение индикаторов и кодов
Неисправное устройство будет работать плавно, показывая текущий прогресс с помощью индикатора выполнения, чередующегося с характерным шумом и короткими паузами.
Неисправность немедленно сигнализируется звуковым сигналом, необычным шумом, миганием или неработоспособностью. Самое главное, что умный механизм сразу же предоставляет владельцу код ошибки, который можно использовать для быстрого ремонта.
Коды ошибок, необходимые для диагностики, отображаются в соответствии со структурой стиральной машины Indesit:
- на общем дисплее – если модель оснащена панельным дисплеем;
- с комбинированным миганием индикаторных лампочек – в моделях без дисплея.
Удобнее всего, если так называемая стиральная машина имеет дисплей: на нем сразу загорается номер неисправности. Вам остается только заметить его и перейти к проверке значения, а затем приступить к ремонту.
Усовершенствованные модели Indesit всегда имеют цифровой дисплей на панели. Он неизбежно покажет номер неисправности, даже если ранее на дисплее отображалась другая функция.
Для моделей без отдельного дисплея необходимо перейти к следующему разделу и внимательно изучить комбинацию мигающих светодиодов, которые показывают фактический код неисправности.
Во время работы светодиоды на приборной панели загораются в соответствии с выполняемой командой. Обычно они не мерцают с высокой частотой, а плавно мигают и/или горят постоянно.
Индикаторы, которые загораются ненормально одновременно с другими и быстро мерцают, указывают на неисправность.
Сигнализация происходит в зависимости от модели:
- Indesit IWDC, IWSB-IWSC, IWUB электронного и механического диапазона и их эквиваленты – код неисправности можно распознать по загоранию светодиодов рабочих фаз справа (дверной блок, полоскание, опорожнение, отжим и т.д.), Сигнал также сопровождается одновременным мерцанием верхних вспомогательных индикаторов и индикатора питания.
- Модели с маркировкой WIDL , WIL , WISL – WIUL , WITP – Тип неисправности обозначается загоранием верхней строки вспомогательных функциональных ламп вместе с последним светодиодом в левой колонке (обычно "Spinning") и быстрым миганием значка дверного модуля между ними.
- WIU , WIUN , WISN и их эквиваленты – в индикации неисправности участвуют все светодиоды вместе с пиктограммой замка.
- Самые ранние прототипы Indesit W, WI, WS, WT с двумя кнопками блокировки и сетевого освещения – мигают непрерывно и быстро ровно столько раз, сколько указывает цифра в номере ошибки.
Устранение неисправностей и возможный ремонт
Во-первых, стоит знать, что неисправность не всегда фатальна. В большинстве случаев проблема заключается в небольшом сбое в работе электроники – достаточно отключить устройство от сети на 15-20 минут, а затем перезапустить его, чтобы оно снова заработало.
Это всегда должно быть первым действием в процессе поиска и устранения неисправностей.
Если это не помогло, следуйте конкретным инструкциям. Каждая неисправность имеет порядковый номер после буквы F и соответствующий метод устранения. Для удобства различные неисправности были разделены на категории.
#№1 – неисправности электродвигателя (F01, F02)
Внешне оба пункта выглядят одинаково – машина простаивает с самого начала, стирка не начинается при нажатии кнопки пуска.
На электронных моделях F01 или F02На электромеханических моделях (без монитора):
- 'Дополнительное полоскание' светится или 'Центрифугирование' мигает и 'Блокировка' активна одновременно;
- Кнопка "Быстрая мойка" активна или мигает индикатор "Дополнительное полоскание".
Или не горит ни один индикатор, кроме значка блокировки.
При значении F01и после перезагрузки проверьте
- напряжение в сети (обычно выше 200 В);
- правильность и целостность розетки и кабеля.
Если результата нет, необходимо открыть заднюю панель устройства и проверить двигатель – он расположен под баком – на предмет износа обмоток, щеток двигателя, работы симистора. Если какой-либо из этих компонентов неисправен, двигатель, скорее всего, придется заменить, и подробности о том, как это сделать, приведены здесь.

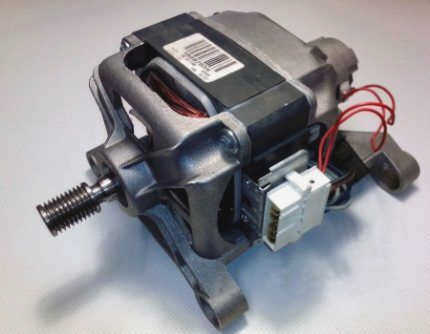

Так выглядит электродвигатель для индезитовских автоматов – его средняя стоимость составляет 4700-6000 рублей или $40-100, а по прибору деталь совместима с аналогами Ariston
Распознавание по индикаторным сигналам
Бытовая техника Indesit оснащается различными схемами управления, в зависимости от времени производства. Ранние модели были оснащены системой EVO-1. После модернизации и появления новых схем компания начала оснащать аппараты системой системой управления EVO -2. Разница между первыми и вторыми заключается в том, что ранние модели отображают коды неисправностей на подсвечиваемом дисплее, а модернизированные модели имеют дисплей.
Устройства, не имеющие дисплея, считывают коды с сигналов ламп. На старых машинах с одной лампочкой индикатора это довольно просто. В случае неисправности машина останавливается, лампочка непрерывно мигает, затем наступает пауза, и цикл мигания повторяется снова.
Количество непрерывных вспышек указывает на код. Например, если лампочка мигает 6 раз между перерывами, это означает, что машина обнаружила неисправность, ошибка F06.
Машины, имеющие более одного индикатора, немного сложнее в этом отношении. Однако даже в таких случаях Коды ошибок относительно легко читаются. Каждый информационный светодиод имеет количественное значение; когда они мигают или загораются, значения складываются, и полученная сумма является номером кода. Например, устройство перестало работать, и на панели мигают 2 "люка" с номерами 1 и 4, их сумма равна 5, что указывает на код ошибки F05.
Для считывания информации используются светодиоды, указывающие на режимы работы и стадии процесса. В данном случае ошибки на линиях Indesit wisl и witl отображаются на кнопках в определенном порядке: "полоскание" – 1; "легкая глажка" – 2; "отбеливатель" – 3; "таймер" – 4; "отжим" – 5; на линиях witl "отжим" – 1; "полоскание" – 2; "стирка" – 3; "скорость отжима" – 4; "дополнительное полоскание" – 5.
На линиях iwsb и wiun для отображения кодов используются все индикаторы, расположенные сверху вниз, начиная с блокировки и заканчивая полосканием.
Как сбросить ошибку?
Необходимость сбросить программу на стиральной машине Indesit возникает довольно часто. Иногда пользователи просто ошибаются при выборе кнопок, часто они хотят в последний момент положить в стирку забытый предмет одежды, а иногда вдруг обнаруживают, что загрузили в бак куртку с документами в кармане. Во всех этих случаях важно остановить цикл и перезагрузить машину.
Наиболее распространенным способом сброса программы является сброс системы. Однако этот метод используется, когда машина не реагирует на запросы и выходит из строя. В других случаях этот аварийный метод не рекомендуется, так как он повлияет на плату управления и всю электронику машины. Поэтому не рекомендуется рисковать, а использовать безопасный цикл сброса:
- нажмите кнопку "Старт" на 35 секунд;
- Дождитесь, пока все индикаторы на панели прибора станут зелеными, а затем выключите прибор;
- убедитесь, что стирка прекратилась.
Если режим был сброшен правильно, прибор "замолчит", а лампочки на панели начнут мерцать и затем погаснут. Если после выполнения вышеуказанных действий мерцание или тишина отсутствуют, прибор неисправен – система сигнализирует об ошибке. система сигнализирует об ошибке. В этом случае требуется перезагрузка. Перезагрузка выполняется следующим образом:
- установите программатор в положение 1;
- удерживайте кнопку "стоп/старт" в течение 5-6 секунд;
- отключите прибор от электросети, выдернув вилку из розетки;
- снова включите электропитание и запустите цикл тестирования стирки.
Если прибор не реагирует на поворот программатора и кнопку пуска, примите более решительные меры. Немедленно отключите прибор от электросети. Однако безопаснее выполнить начальные операции 2 или 3 раза. Однако, имейте в виду, что Если машина внезапно отключается от электропитания, мы рискуем повредить как плату управления, так и электронику всей машины.
Как предотвратить поломки в будущем?
Чтобы как можно дольше наслаждаться безотказной стиральной машиной, важно правильно за ней ухаживать.
Основные рекомендации следующие:
- Следите за целостностью шлангов и кабелей.
- Храните детали вдали от влаги.
- Регулярно очищайте бункер для порошка.
- Удаляйте влагу из манжеты.
- Защищайте устройство от скачков напряжения, используйте блок питания.
- Выключайте устройство в случае падения давления воды или отключения электроэнергии.
Полезная информация
Полезные советы помогут вам прочитать коды ошибок:
- Стиральные машины Indesit WISL, WIUL, WIDL, WIL, WITP имеют немного другую панель управления, поэтому для расшифровки ошибки обратитесь к номерам кнопок (считайте их слева направо).
- Обратите внимание, что стиральная машина подает сигнал тревоги не при каждой неисправности. Скрытые неисправности либо не появляются вообще, либо вызывают одновременное свечение всех индикаторов панели. Это можно интерпретировать следующим образом: произошла неисправность, но она не соответствует ни одному из кодов.
- Если панель гаснет и не отвечает, причиной, скорее всего, является перебой питания.
- На прекращение подачи питания на панель управления указывает одновременное загорание или мерцание всех кнопок. Отследить работу системы невозможно.
Если вы не можете самостоятельно расшифровать сигналы прибора, отключите прибор от электросети и вызовите специалиста по обслуживанию.
