Индикатор напряжения отвертка принцип работы

При наличии центрального провода удерживайте его рукой и с помощью стержня отвертки поочередно касайтесь других проводов, сохраняя центральное положение. Индикатор всегда должен загораться..

Содержание

Типы отверток и принцип работы

Существует несколько типов индикаторных отверток.

Бесшнуровая индикаторная отвертка с индикатором

Это самый простой тип. Отвертка оснащена неоновой лампой, которая служит световым индикатором, и резистором 0,5 мегаом для ограничения тока. Он работает следующим образом: ток поступает в инструмент через жало, проходит через резистор, ограничивающий его величину, и достигает контакта неоновой лампы. Другой ее контакт соединен с проводом на конце рукоятки отвертки.

При использовании инструмента коснитесь токоведущего провода жалом отвертки, а конца рукоятки – ладонью. В результате через тело человека протекает слабый ток, замыкая цепь и зажигая лампочку. Этот тип инструмента очень прост в использовании, но подходит только для определения нуля и фазы или проверки наличия напряжения в сети. Однако если оно ниже 60 В, индикатор не будет работать.

Вот конструкция индикаторной отвертки без батареек

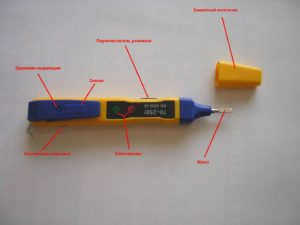

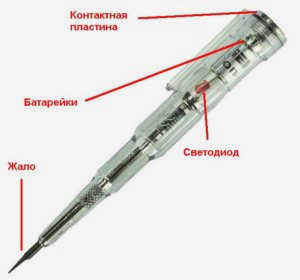

Индикаторная отвертка с индикатором на батарейках

Этот инструмент более функционален и прост в использовании, чем описанный выше. В качестве индикаторной лампочки в ней используется светодиод, который питается от батареи. Индикаторная отвертка управляется биполярным транзистором. При поступлении электрического сигнала достаточной мощности транзистор переходит в проводящее состояние, замыкает цепь, и светодиод загорается. Больше нет необходимости вручную касаться контакта на конце инструмента.

Этот тип индикаторных отверток позволяет не только определить ноль и фазу или выявить наличие напряжения в сети. Ее можно использовать для обнаружения разомкнутых цепей, определения полярности источников постоянного тока и поиска скрытой проводки. В отличие от обычной индикаторной отвертки, этот инструмент можно использовать при напряжении в сети ниже 60 В.

Как пользоваться индикаторной отверткой

Рассмотрим наиболее распространенные ситуации.

Проверка сетевого напряжения или определения фазы

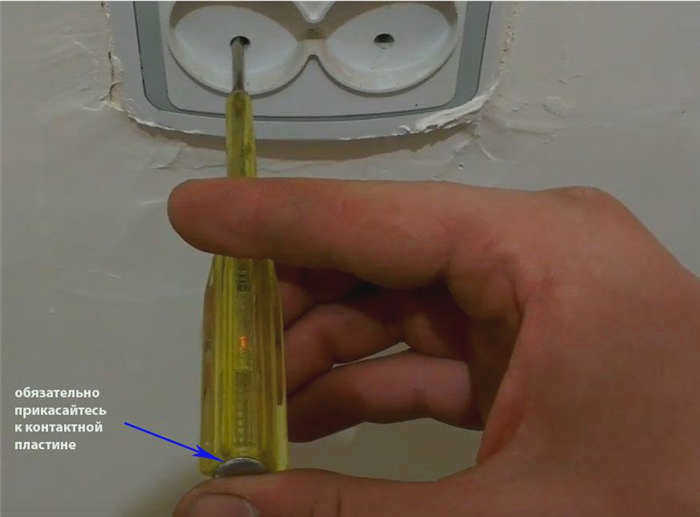

При прикосновении к контакту фазы загорается индикатор. При использовании обычной динамометрической отвертки обязательно коснитесь контакта на другом конце рукоятки отвертки.

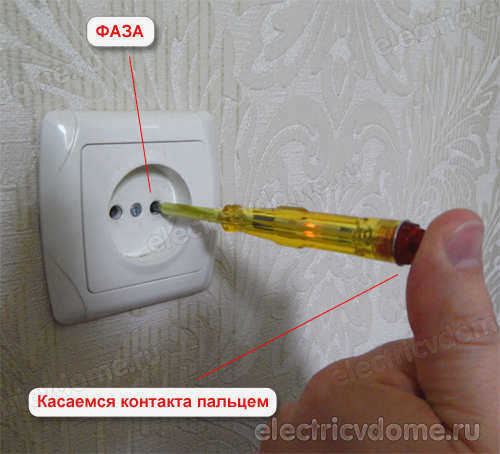

Определение фазы с помощью индикаторной отвертки без питания

Поиск устройства с замыканием на землю

В этом случае, не выключая устройство, приложите кончик указательной отвертки к клемме заземления одной из розеток. Если индикатор указывает на неисправность. Затем отключите все приборы от электросети и включите их по очереди, чтобы повторить тест. Прибор, при подключении которого загорается индикатор, является проверяемым.

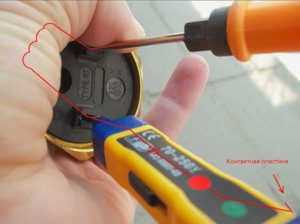

Проверка правильности работы удлинительного кабеля

Для выполнения этого теста отсоедините удлинительный кабель от источника питания. Затем замкните цепь, вставив проволочную перемычку в одно из гнезд удлинителя. Затем возьмите один электрод вилки пальцами и коснитесь другого электрода индикаторной отверткой. Если индикатор загорится, это означает, что удлинитель работает. Следует уточнить, что обычная индикаторная отвертка без батареек не подходит для данного вида проверки.

Поиск неисправного скрытого кабеля

Наиболее точной является электронная индикаторная отвертка, но можно использовать и простой аналоговый индикатор на батарейках. Чтобы найти обрыв, проведите пальцем инструмента вдоль линии провода. Точка, в которой световой или звуковой индикатор перестает работать, является местом разрыва.

Если у вас есть аккумуляторная остроконечная отвертка, вы можете сделать это другим способом. Для этого отключите питание, коснитесь рукой одной жилы провода и прижмите жало отвертки к другой жиле. Если индикаторная лампочка погаснет, значит, повреждений нет. Этот метод очень прост, но он не помогает определить точное место обрыва провода.

Критерии выбора изделия

Зная, как определить фазу и ноль с помощью индикаторной отвертки, вы всегда сможете быстро устранить проблемы с электроснабжением дома своими руками. При выборе индикатора напряжения необходимо учитывать ряд особенностей. К ним относятся:

размер и форма корпуса;
цветовой оттенок и эргономичность рукоятки
функциональность;
наличие источника питания для автономной работы шуруповерта;
тип светового индикатора: неоновый или светодиодный;
Наличие дисплея и звукового сигнала;
производитель;
цена изделия.

Оптимальный выбор индикатора напряжения обеспечивает успешное использование изделий и абсолютную безопасность ремонтных работ.

Виды индикаторных отверток и их характеристики

Индикаторы напряжения представлены в широком ассортименте моделей, что позволяет профессиональным и домашним пользователям приобрести надежные, универсальные устройства в соответствии со своими предпочтениями, желаниями и финансовыми возможностями. К наиболее популярным типам относятся следующие модели:

Тестер напряжения с неоновой лампой относится к простой модели контактного индикатора отверточного типа. Работа прибора основана на его свечении после того, как электрический ток ударил по жалу прибора с поверхности проводника, а затем прошел через резистор сопротивления. Вторым контактом в цепи неоновой лампы является конец рукоятки. Он замыкается с человеком. Загорание неоновой лампы при нажатии пальцем на конец индикаторной ручки указывает на наличие фазы на контакте розетки, выключателя, бытового прибора или другого ремонтируемого источника питания. Контакт с перемычкой обеспечивает включение индикаторной лампы. Недостатком отверток является высокий порог индикации напряжения – 60 В и более. Они рекомендуются для определения фазы в цепи переменного тока. Они не могут использоваться техническим специалистом для обнаружения разомкнутых цепей.
Индикаторный тестер со светодиодной лампой имеет низкий порог индикации напряжения. Его можно определить в электрической цепи при значениях ниже 60 В. Работа прибора существенно не отличается от аналогов с неоновыми лампами.
Индикаторная отвертка со светодиодом и батарейками относится к категории бесконтактных многофункциональных устройств. Данный тип тестера напряжения дополнен биполярным транзистором и рекомендуется для обнаружения фазных проводов, определения местоположения открытых цепей и полярности источников постоянного тока. Тестер со светодиодами и батарейками позволяет обнаружить расположение проводки в стенах помещений под финишным покрытием.

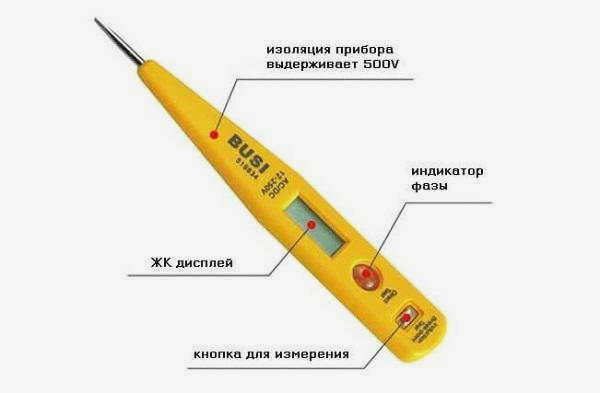

Электронный тестер с дисплеем и зуммером – одна из последних моделей тестеров напряжения. Компактный прибор прост в использовании. Инструкция производителя будет полезна, если у вас возникнут вопросы по использованию модели электронной отвертки. Она входит в комплект поставки многофункционального индикатора напряжения.

Как работает отвертка

Прежде чем научиться определять фазу и ноль с помощью отвертки индикатора напряжения, необходимо понять, как она работает. Проще всего объяснить, как работает отвертка, в пассивном виде.

Индикаторная отвертка имеет две точки контакта: основная – кончик отвертки, а вторичная – контактная пластина на противоположном конце отвертки. Первичный конец касается проводящей цепи, а палец человека прижимается к вторичному контакту.

Когда на проверяемом контакте появляется напряжение, образуется замкнутая цепь: источник напряжения – индикаторная отвертка – тело человека – изоляция – земля.

Цепь: человек – изоляция – земля, по сути, образует конденсатор с определенной емкостью, поскольку простейший конденсатор имеет две проводящие пластины с изоляцией между ними. Поскольку ток переменный, конденсатор заряжается и разряжается на частоте сети. Именно этот ток и улавливает индикатор.

Принцип работы индикаторной отвертки основан на протекании емкостного тока через человеческое тело. Из-за высокого сопротивления резистора, используемого внутри, его величина настолько мала, что ничего не ощущается.

1. Жало отвертки касается фазы – начинает течь ток.
2. ток протекает через резистор сопротивлением 1 мегаом, установленный внутри.
3. резистор снижает ток до безопасного для человека уровня.
4. неоновая лампочка, установленная за резистором, светится от протекающего тока.
5. ток течет по телу человека через палец на землю.

Технические характеристики индикаторной отвертки

Поскольку всегда проверяется только один провод, рабочее напряжение рассчитывается для однофазной цепи плюс дополнительный запас прочности.

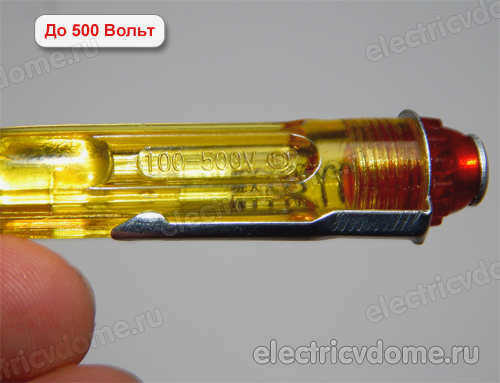

В домашних условиях напряжение однофазной цепи не должно превышать 242 В, поэтому максимальное напряжение не должно превышать 500 В. Порог чувствительности, т.е. напряжение, при котором начинает срабатывать индикатор, зависит от цепи, в которой установлена отвертка.

Эту информацию можно найти в паспорте изделия. Минимальный рабочий порог для Минимальный рабочий порог для обычной отвертки составляет 100 вольт, а это значит, что при более низком напряжении она работать не будет.

Если вы хотите работать при более низких напряжениях, подойдут индикаторы со встроенным аккумулятором и светодиодным индикатором. Никели обычно имеют лучшую чувствительность.

Что касается внешнего вида, размера, способов отображения и функций, то разные производители используют свои собственные критерии. Однако важным моментом является удобство использования, поэтому индикаторные отвертки обычно выпускаются небольших размеров.

Причины двух фаз

Причина индикаторная отвертка показывает две фазы На самом деле причиной может быть наличие двух фаз. Это вызвано различными неисправностями электропроводки.

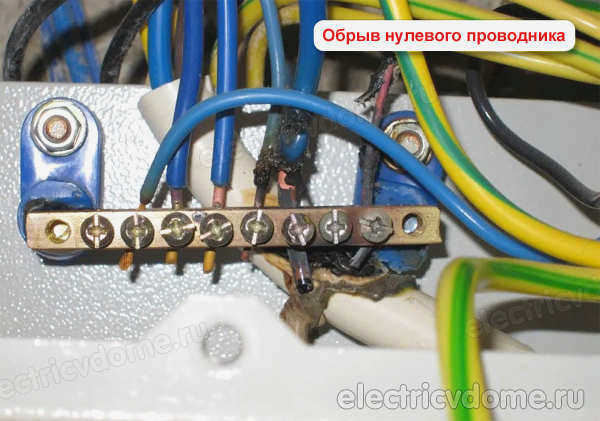

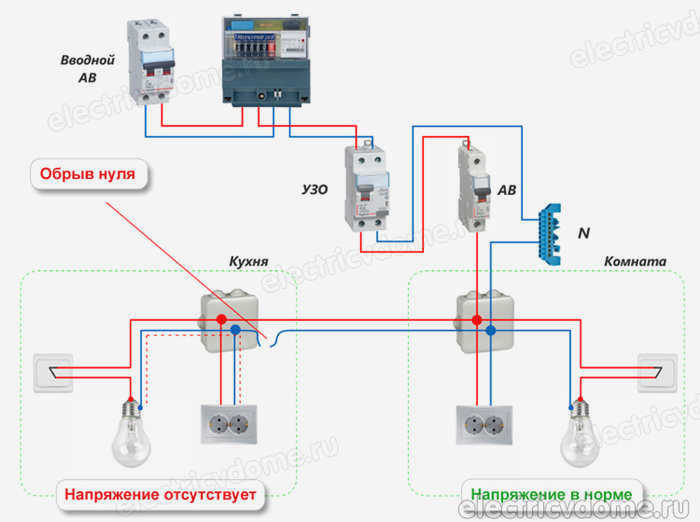

Обрыв нейтрального провода в питающей линии или в главном распределительном щите.

Обрыв нейтрального провода может быть причиной того, что индикатор загорается на всех проводах. Это связано с тем, что современные трехфазные сети 0,4 кВ подключаются к контуру заземления системы TN, при этом к нагрузкам идут 4 проводника – 3 фазных и 1 нейтральный.

Поскольку нагрузка распределяется между фазами неравномерно, через нейтральный проводник протекает компенсирующий ток. Это обеспечивает одинаковое напряжение между нейтральным и фазным проводниками на всех фазах.

Если нейтральный проводник и нулевой провод трансформатора отключены, компенсирующий ток прерывается, и напряжение между фазным и нейтральным проводником увеличивается на менее нагруженных фазах, а напряжение между нейтральным проводником и землей увеличивается на менее нагруженных фазах. между нейтральным проводником и землей напряжение, которое может достигать 100-200 вольт, что достаточно для загорания индикатора.

Высокое сопротивление нейтрального проводника

Все проводники обладают сопротивлением электрическому току, поэтому при расчете линии электропередачи учитывается не только допустимый нагрев, но и падение напряжения, в том числе на нулевом проводнике.

На падение напряжения дополнительно влияют плохие контакты в местах соединения проводников.

Если нагрузка в сети номинальная, то напряжение на этом проводнике между нейтральным проводом трансформатора и нагрузкой составляет максимум 23 В, но при увеличении нагрузки и неравномерном ее распределении возрастают ток и потери, что вызывает перекос напряжения, похожий на пробой нейтрали.

Короткое замыкание

Вторая фаза может появиться в розетке из-за короткого замыкания между нейтральным и фазным проводниками. Если защита установлена правильно, то участок сети будет отключен.

Индикаторная отвертка загорается при заземлении

Причина, по которой индикаторная отвертка показывает фазу на земле, обычно заключается в отсутствии заземления. При монтаже электрической системы кабель заземления проложен и подключен к розетке и пусковой панели, но сама пусковая панель не подключена к контуру заземления.

Возможно также, что сам контур разорван или находится в сухом грунте. В этом случае отвертка показывает наведенное напряжение..

Другая возможность – короткое замыкание между фазным проводом и заземленным компонентом или заземляющим проводником, в результате чего перегорает провод, соединяющий панель с заземляющим проводником в земле.
