Подшипник крепится к концу рычага, чтобы в дальнейшем можно было работать в разных направлениях. Необходимо дополнительное соединение с концом в нижней части конструкции.
Приспособления для холодной ковки

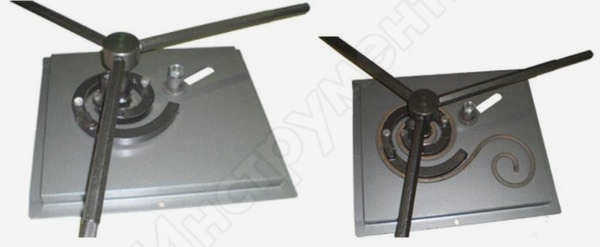

Станок заводской сборки в форме червяка. Фото: VseInstrumenty.ru
В процессе холодной ковки В процессе холодной ковки используются различные приспособления. Они позволяют придать заготовке желаемую форму и размер. В сочетании с оборудованием, на котором они установлены, создаются полуфабрикаты, из которых изготавливаются исходные изделия. Значительно облегчает работу с инструментами Инструментарий (вилки, клещи и т.д.), используемый в технологических операциях, значительно облегчает работу. В этом разделе мы подробно рассмотрим, какие инструменты используются при холодной ковке.
- Оборудование
- Винторез
- Машина для скручивания
- Гибочные машины – гибочные машины
- Волна

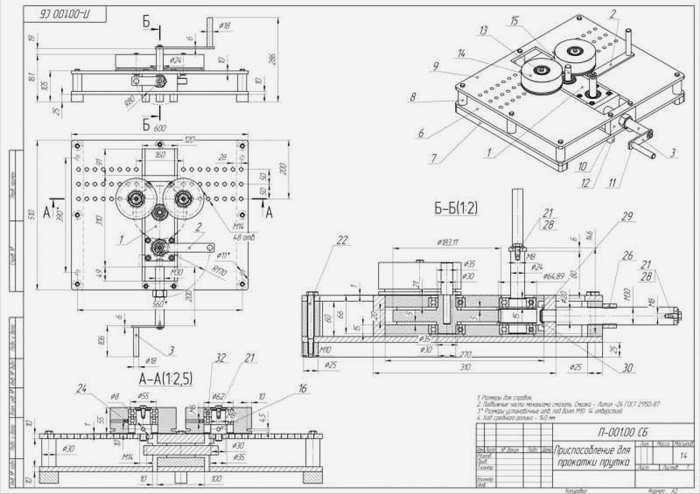

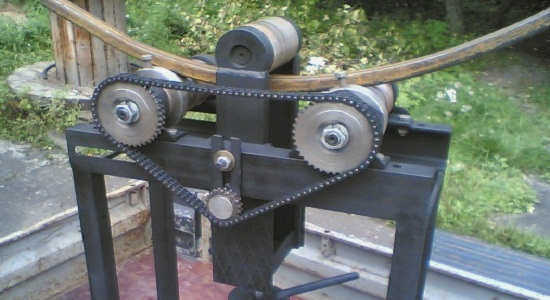

- Радиальные гибочные вальцы

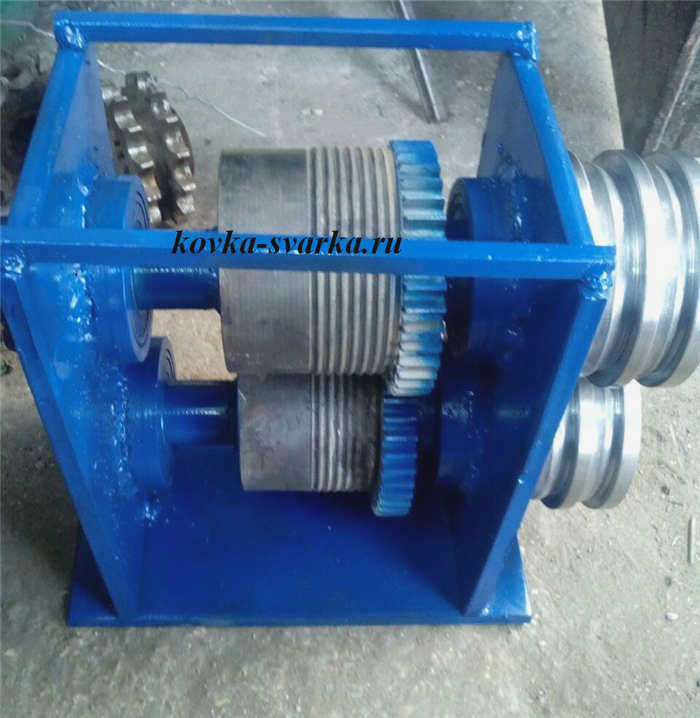

- Валики для тиснения
- Направляющие
- Как сделать инструмент для ковки железа
- Кондуктор
- Размеры шаблонов, шаблоны
- Золотое деление, вихрь Фибоначчи
- Разнообразие кузнечного оборудования
- Когда покупка экономически выгоднее и проще, чем изготовление
Инструменты
Ручные кузнечные инструменты нельзя отнести к станкам, даже с учетом того, что технологические операции на них выполняются за счет мускульной силы, которая также необходима для использования рычажной кузницы. В интернете инструменты, оборудование и кузнечные инструменты часто объединяют вместе. Мы уже объясняли разницу здесь, а здесь речь идет только об инструментах, которые сложнее ручных, но проще машин, использующих электричество.
Однако, по аналогии с оборудованием, приспособления имеют одинаковые названия. Каждый тип станка имеет свою уникальную принадлежность.
Червячно-винтовой станок
Твистерные станки относятся к классу станков, в которых формообразование осуществляется путем скручивания заготовки. Основными особенностями конструкции являются патроны, выполненные в виде подвижных и разборных частей шаблона или неподвижной детали. Базовая поверхность патрона выполняет функцию получения заготовок в соответствии с размерами чертежа.
Скручивание

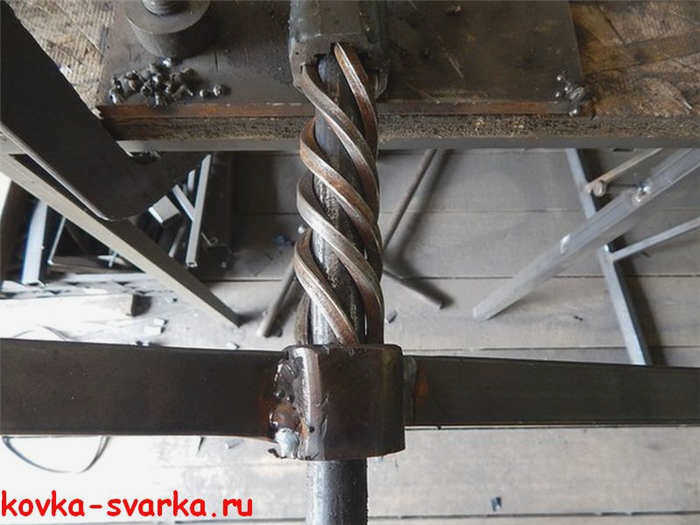

Скручивающий станок – это устройство, используемое для скручивания или поворота металлического прутка. Он скручивает металлический прут вокруг своей оси. Задачи, решаемые устройством: надежная фиксация концов прутка, обеспечение свободного вращения, исключение возможности отклонения оси вращения. Для изготовления резака используются следующие компоненты оправка в виде трубы. Заготовке придается объемная форма.
Гибочные машины – гибочные станки

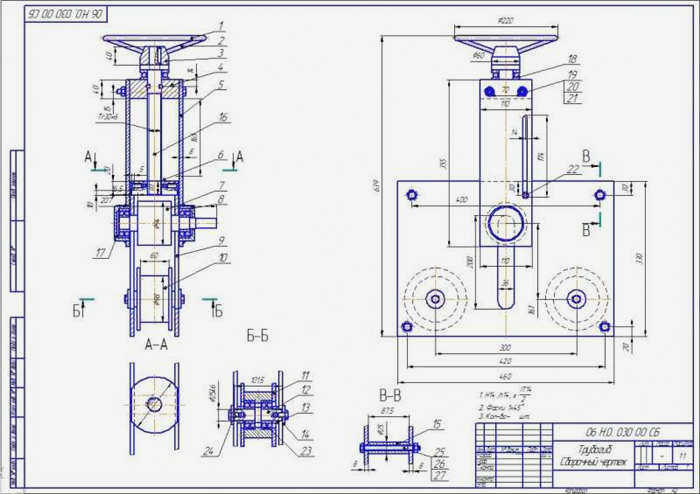

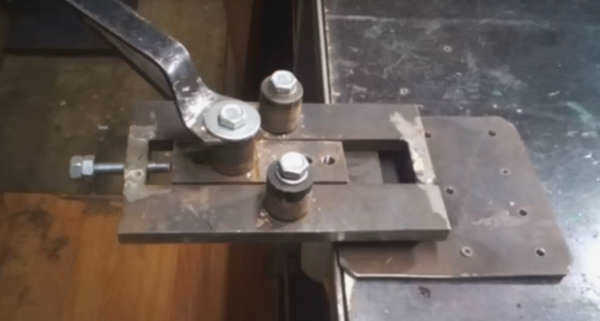

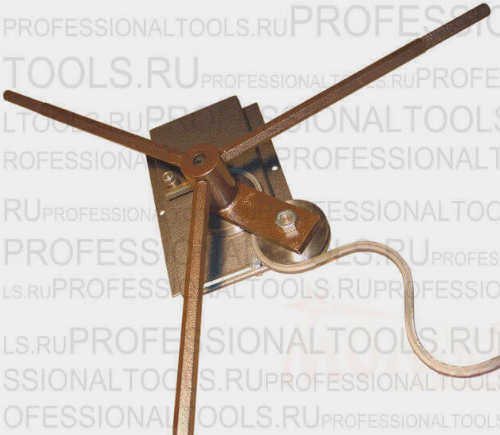

Гибочные машины часто также называют "гибочными станками". Это также название гибочного станка, используемого для сгибания прутка под определенным углом. Эта простая машина, состоящая из роликов и упоров, сгибает стальные прутки и полосы по заранее заданному шаблону.
Машины для холодной ковки: описание функций и применения
Возможности продукта и спектр применения помогают сделать правильный выбор при любых обстоятельствах. Изменение формы металла и повышение его прочности путем прессования – основная функция, выполняемая каждым типом этого оборудования.
- Создание декоративных предметов для интерьеров, оружия и мебели. Сюда входят как фабричные, так и самодельные изделия.
- Машиностроение, предполагающее разработку деталей на основе трубного, листового и круглого металлопроката.
- Производство конструкционных деталей различного уровня сложности. Изображения машины для холодной ковки помогают составить представление о том, как выглядят различные машины.
Какие существуют типы машин для холодной обработки?
Изучив эту информацию, легче понять, какой тип инструмента необходим будущему владельцу, в зависимости от того, какие цели он преследует.
Существует несколько основных групп, пользующихся спросом. Любой человек может легко научиться делать станок для холодной ковки.
Самодельное оборудование для ковки металла: ручные (простые) станки, универсальные станки и другие
Когда необходимо быстро выполнить работу и снизить физическую нагрузку на человека, используют станки с электромеханическим приводом. В остальных случаях приоритет отдается ручным станкам.
Ручные

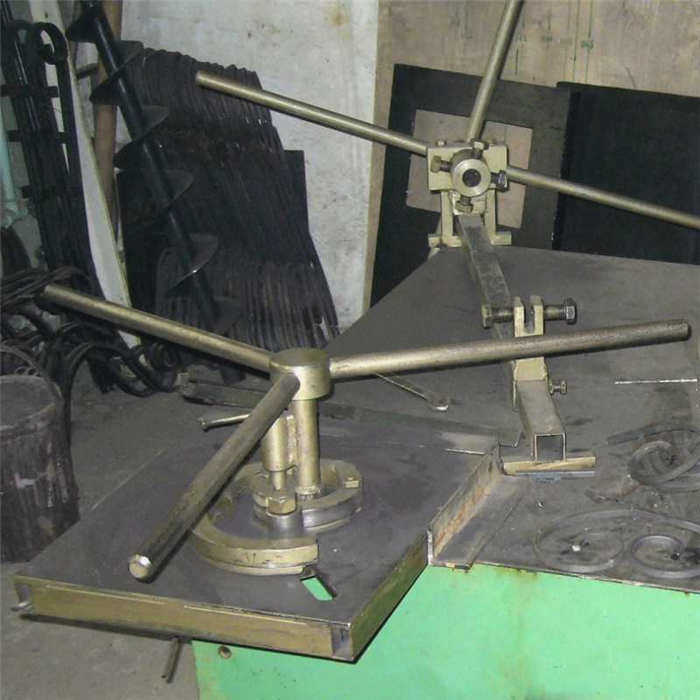

Ручные модели могут работать с любыми формами заготовок, используемых для холодной ковки. Они достаточно компактныепоэтому они не занимают много места. Однако диапазон материалов, используемых при обработке ограничен физической силой человека, использующего их. Практически каждый станок в линейке ручных станков может быть изготовлен самостоятельно, Наиболее популярными из них являются фальцевальная машина и гибочная машина.
Машины с электрическим приводом
Машины с электрическим приводом Используются для производства в промышленных масштабах. Возможность работы с более крупным металлопрокатом увеличивает ассортимент выпускаемой продукции. Расширение ассортимента продукции.
Рабочая поверхность электрической ковки
Некоторые операции холодной ковки, например, скручивание прутка вокруг своей оси, для получения деталей более высокого качества рекомендуется выполнять на электроковочных машинах. Изготовить такое оборудование самостоятельно сложнее, но, тем не менее, возможно.
Шнеки

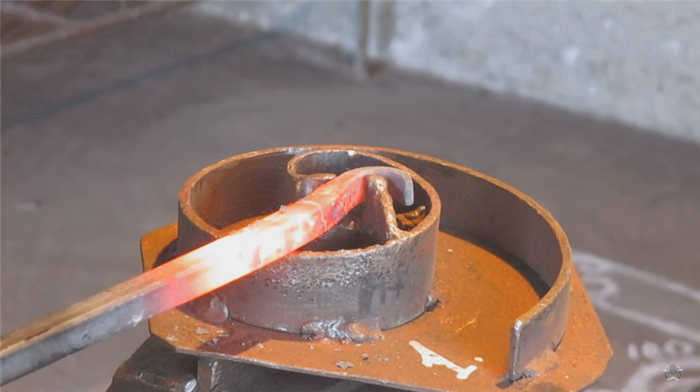

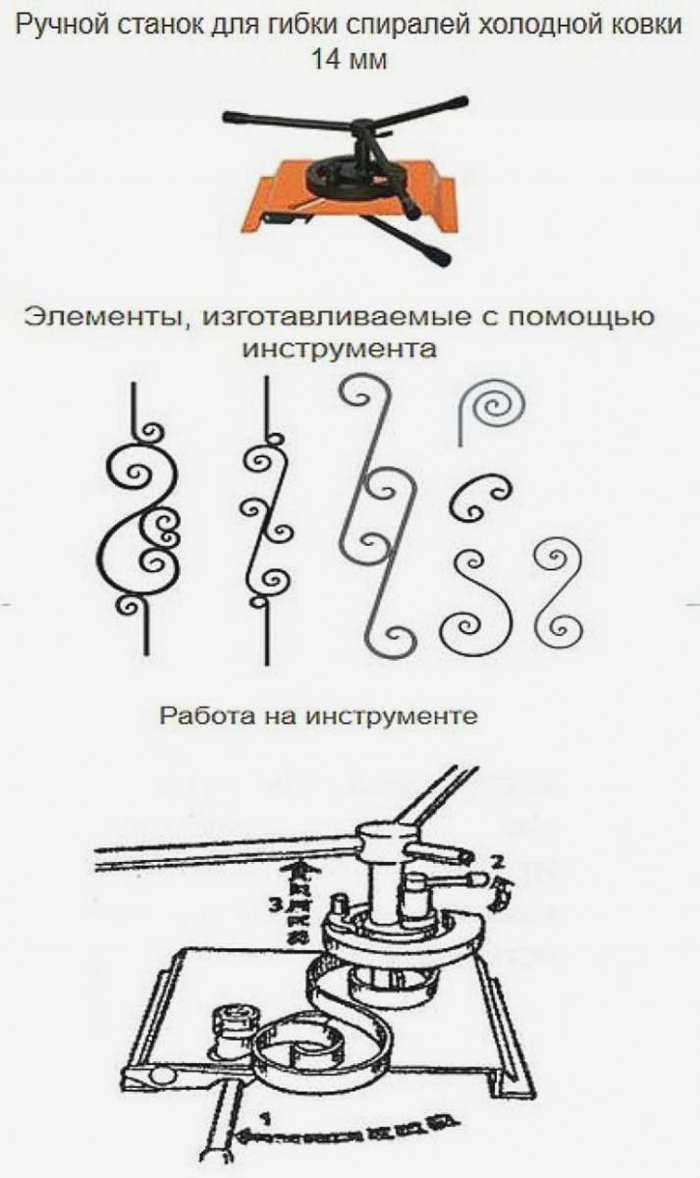

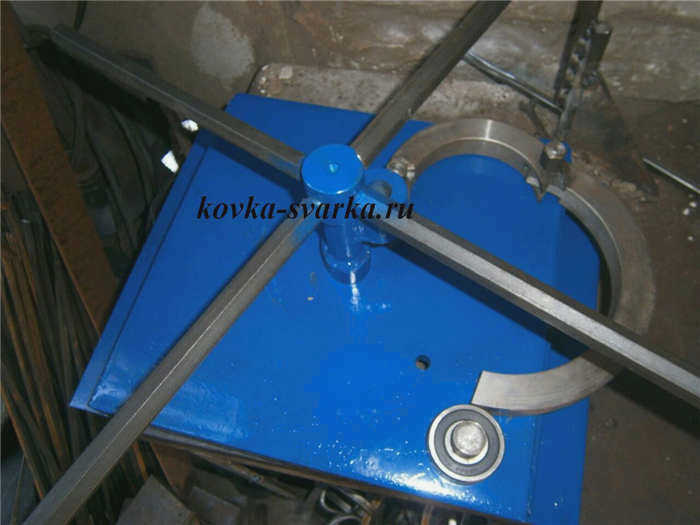

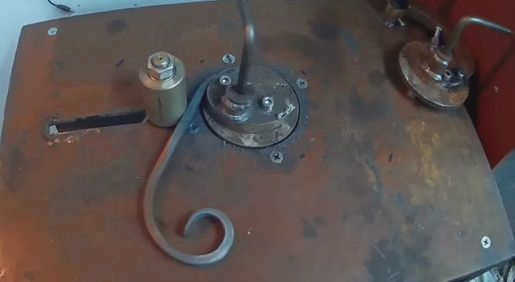

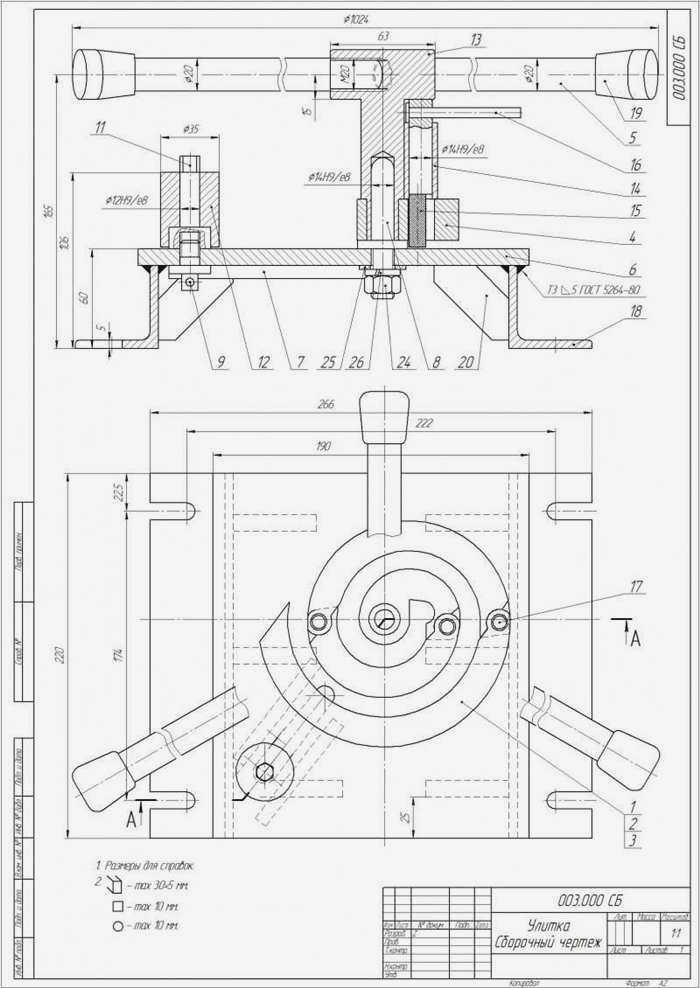

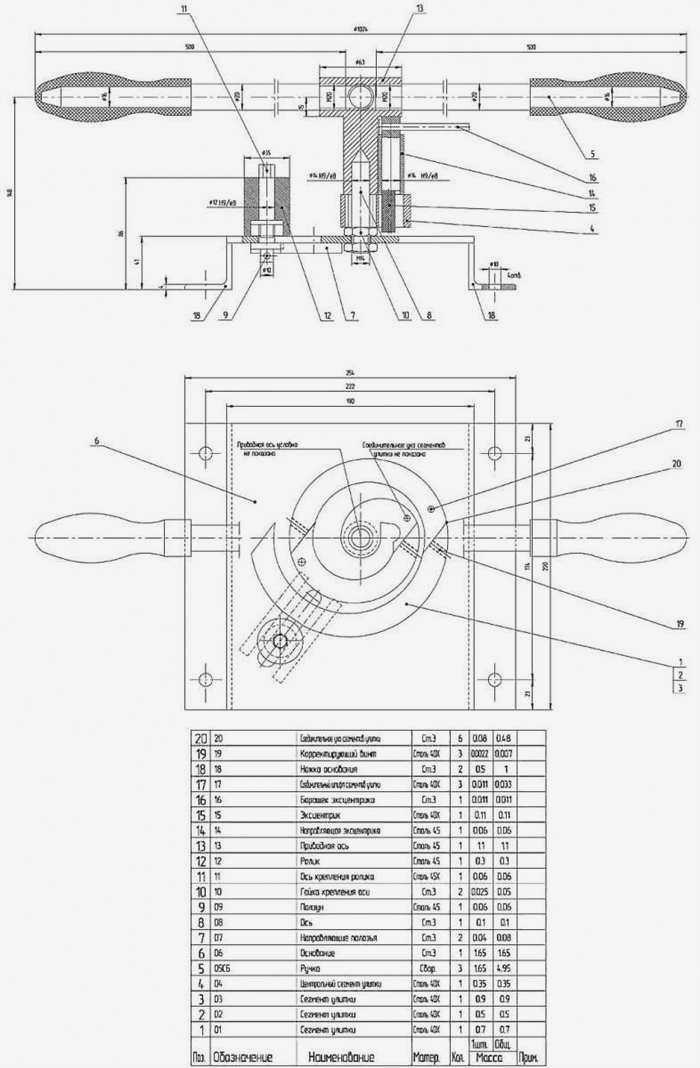

Наиболее распространенными видами холодной ковки являются различные типы катушек и спиралей. Машины, используемые для их изготовления, называются шнеками. Основной трудностью при самостоятельном изготовлении этих машин является создание шаблонов.

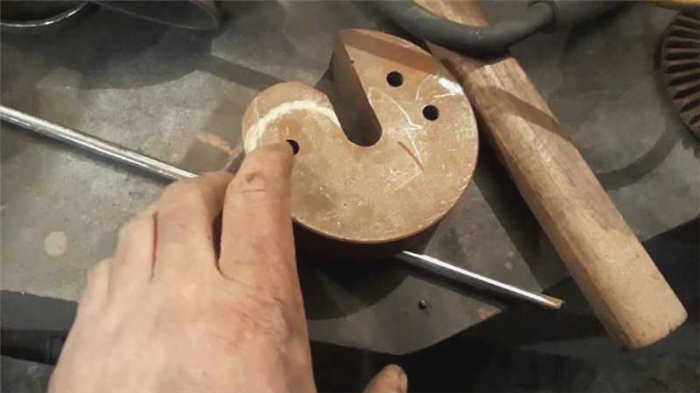

Шаблон – это формообразующая деталь станка, определяющая внешний вид заготовки. Для разнообразия форм готовых изделий производитель должен иметь как можно больше разновидностей направляющих (шаблонов). Их замена на станке червячного типа позволяет создавать новые детали.
Универсальный
Оборудование для холодной ковки может быть универсальным. На одном станке одно и то же оборудование может использоваться для ковки широкого спектра различных форм: корзины, арки, кривые, кольца, закрутки и т.д. Эти машины Такие станки производятся специализированными компаниями и стоят очень дорого.

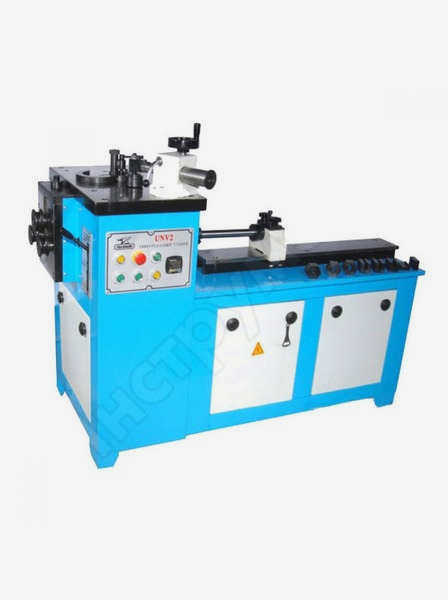

Универсальный ковочный станок Blacksmith UNV2. Фото: VseInstrumenty.ru
Машины с меньшей универсальностью можно изготовить самостоятельно. Если к кузнечному станку с вращающимся шаблоном, сделанному своими руками, добавить дополнительный ворот, то получатся детали гофрированного типа.
Однако станок для холодной ковки с максимальной универсальностью не стоит изготавливать самостоятельно из-за его высокой технической сложности. В этом случае лучше доверить это дело серьезным компаниям.
Торсионная машина

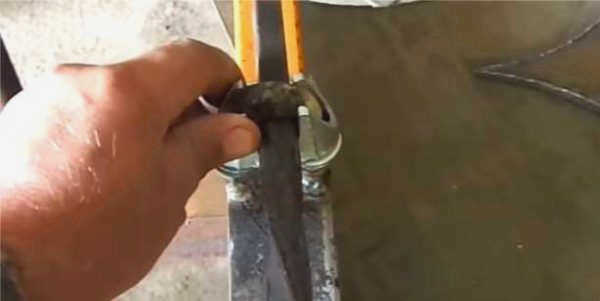

Как уже упоминалось, эти машины холодной ковки позволяют делать продольные изгибы на прутке. Это относительно несложная конструкция. Основная задача – удерживать один конец прутка неподвижным, а на другом конце закрепить рычаг, с помощью которого можно скручивать заготовку.
В качестве основания подойдет кусок профильной трубы с толстой стенкой (не менее 3 мм). Из тех же прутков можно сварить ручку, оставив квадратный зазор нужного диаметра. Можно использовать кабельный зажим соответствующего размера (можно приобрести в такелажном магазине). Каждый из этих зажимов приваривается к основанию.
Следующий шаг – обеспечить захват и крепление другой части заготовки каким-либо способом. Это можно сделать с помощью двух опорных блоков. Вставляется труба соответствующего диаметра, к одной стороне которой приваривается Т-образный кронштейн. С другой стороны трубки просверливаются четыре отверстия, к которым привариваются гайки для 12 или 14 болтов. В результате получается хороший фиксатор – болты вкручиваются, когда вставляется стержень.
Монтаж подшипника
Держатель заготовки
Вот как выглядит вся конструкция
Далее дело техники – используйте рычаг, чтобы намотать необходимое количество слоев. Это работа не для слабаков, но с большим рычагом это не слишком сложно.
