Интернет-розетка необходима для подключения к глобальной сети в отсутствие беспроводных технологий. Несмотря на появление более удобного вида коммутации – Wi-Fi – кабельные соединения все еще существуют для частных пользователей и предприятий. В этой статье мы поговорим о том, какой тип разъема необходим в таких обстоятельствах для подключения к Интернету, их видах, способах и схеме ручного подключения.
Как обжать кабель RJ-45 своими руками с помощью инструмента и без него
Опубликовано (а): Новикова Наталья
Обновлено: 26.11.2019
37448 1 Вкладка: Ctrl + D
Если вам когда-нибудь приходилось иметь дело с прокладкой кабелей и настройкой компьютерных сетей, вы наверняка знаете, как важно иметь под рукой обжимной инструмент, чтобы быстро закрепить разъемы кабеля Ethernet для подключения его к компьютеру. Если вы столкнулись с ним впервые, то, возможно, вы также ничего не знаете об обжимном инструменте. Сегодня мы расскажем вам, как обжать кабель RJ-45 с помощью этого инструмента или без него. Материал наверняка будет полезен многим читателям.
Все необходимое для выполнения соединения

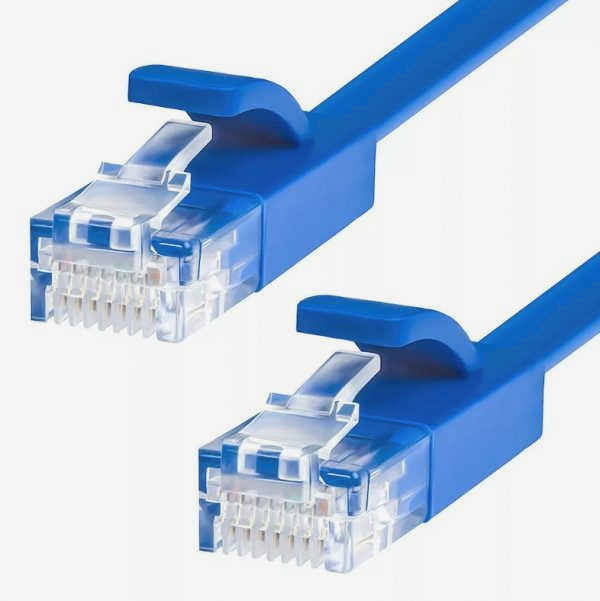

Кусок интернет-кабеля с двумя разъемами на каждом конце называется патч-кордом. Вы можете купить его в магазине или сделать самостоятельно. В первом случае вы получите надежное соединение и быструю установку прямо из коробки, но готовое решение имеет ряд существенных недостатков. Во-первых, вам придется покупать кабель определенной длины, а во-вторых, если кабель прокладывается в соседнюю комнату и вам нужно пропустить его через небольшое отверстие в стене, окне или другом месте, готовый соединитель будет мешать. Наконец, сборное решение будет стоить несколько дороже.
Если вы умеете обжимать кабель самостоятельно, у вас не будет этой проблемы – сначала вы проложите кабель так, как вам нужно, а затем установите разъемы. Вам понадобится кабель "витая пара" и сами разъемы. Для этого используется специальный инструмент, называемый обжимным инструментом или обжимкой.
Вам также понадобится стриппер – инструмент для снятия изоляции с кабеля. Многие модели кримперов оснащены этой функцией, поэтому покупка отдельного инструмента может не потребоваться.
В этом разделе мы рассмотрим все варианты вышеперечисленных деталей и инструментов.
Как выбрать кабель витой пары

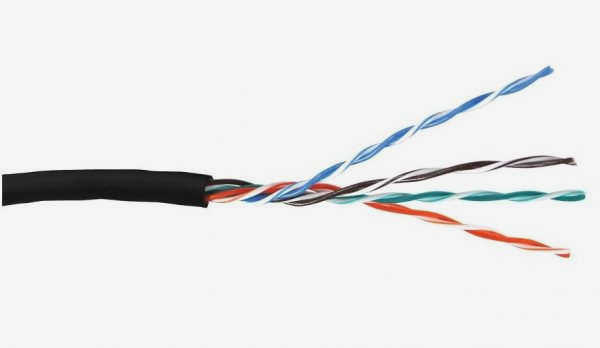

Если снять внешнюю изоляцию с кабеля витой пары, то сразу станет понятно, откуда взялось название "витая пара". Внутри кабеля находятся 8 медных жестких проводов с изоляцией разного цвета, которые скручены попарно. Такое расположение и маркировка облегчают быстрое выполнение соединений.
Материалы и инструменты
Перед началом работы необходимо подготовить следующие предметы:
- Отрезки кабеля, учитывая ограничение по длине. В сетях Ethernet 10Base-T, 100Base-T, 100Base-TX, 1000Base-T, 1000Base-TX максимальная длина сегмента составляет 100 м.

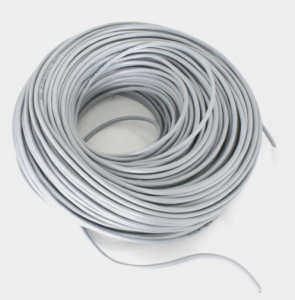

4-парный кабель UTP

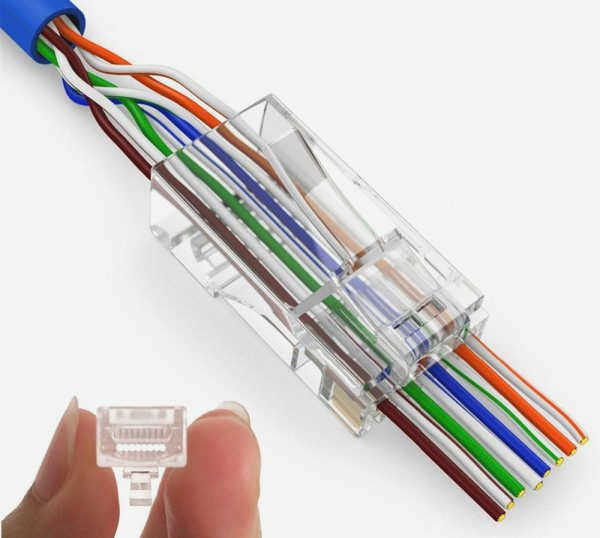

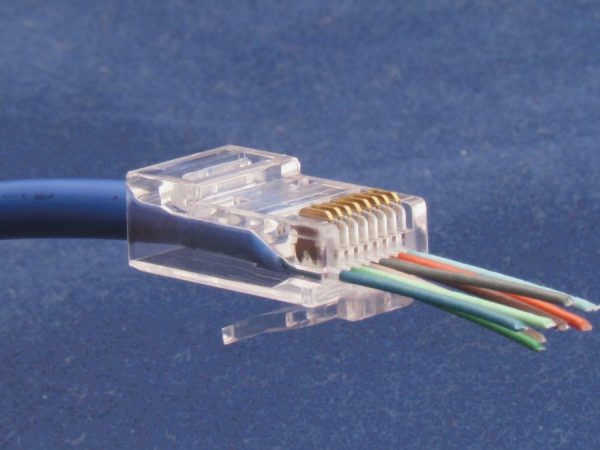

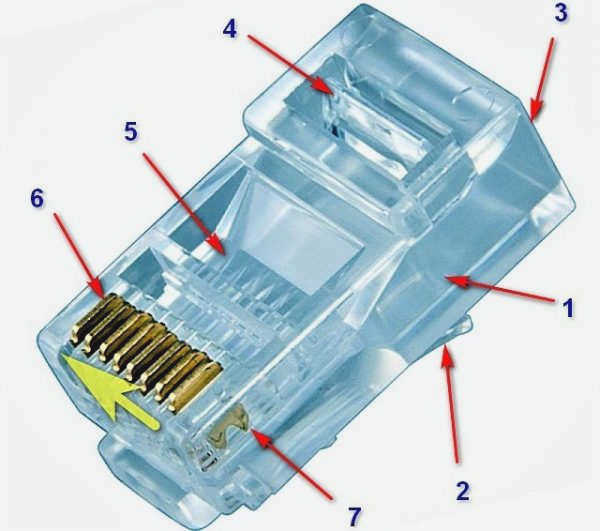

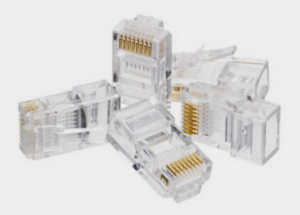

- Разъемы RJ45 (8P8C) – минимум два на кабель. Это небольшие "кусочки" прозрачного пластика с рядом металлических контактов. Внутри их корпуса находятся позолоченные "ножи", которые разрезают провода, образуя прочное соединение с контактами. Снаружи каждый разъем имеет "язычок", который удерживает кабель внутри гнезда устройства. Разъемы бывают нескольких типов: одножильные, многожильные и универсальные. Экранированные разъемы витой пары используются для экранированных кабелей витой пары, которые покрыты слоем металла, соединяющегося с экраном кабеля внутри.
- Обжимной инструмент или обжимные клещи (в другой статье будет рассказано, как обжать витую пару без их использования). Мы уже писали о том, как выбрать обжимной инструмент для дома или работы, поэтому надеемся, что вы уже держали этот инструмент в руках и знаете, как им пользоваться.
- Стриппер – это нож для аккуратного снятия изоляции с проводов. Вместо него можно использовать острый канцелярский нож, кусачки, встроенные в обжимной инструмент, или маникюрные ножницы.
- Кабельный тестер. С его помощью можно проверить, насколько хорошо сделан обжим кабеля витой пары – все ли провода подключены к своим контактам, нет ли пересечений или коротких замыканий внутри коммутационного кабеля.
Схемы обжима

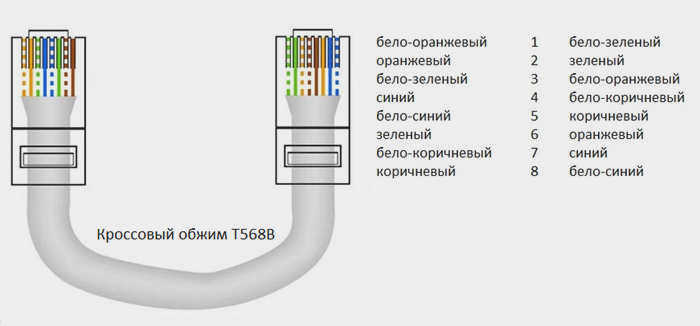

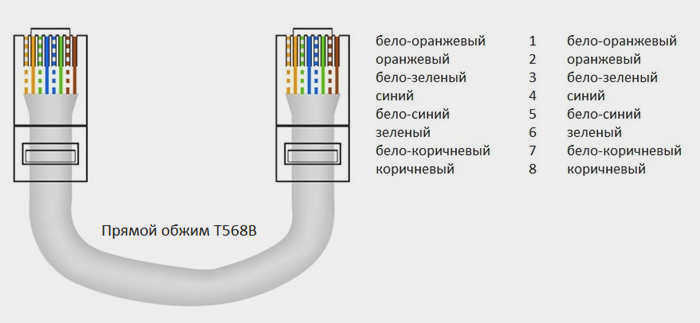

Теперь немного напомню последовательность обжима кабеля витой пары в соответствии со стандартом TIA/EIA-568. Поскольку мы это уже обсуждали, я просто приведу схему расположения проводников при прямом и перекрестном (коммутационном) обжиме. Прямая витая пара, как вы помните, используется для соединений между компьютером и сетевым устройством, а перекрестная витая пара – между двумя коммутаторами или двумя ПК.
Поскольку в нашей стране более привычна схема кабеля типа B (T568B), то именно этот тип и используется. Тип А отличается от него только расположением зеленого и оранжевого проводов – они поменяны местами. Согласно стандарту, эти два типа обжима эквивалентны и взаимозаменяемы.
Описание и характеристики обжимных инструментов
Кабели нельзя обжимать самостоятельно. Для этого необходимы специальные инструменты, которые могут значительно упростить работу. Поэтому перед обжимом важно ознакомиться с перечнем инструментов, которые могут понадобиться для обжима.

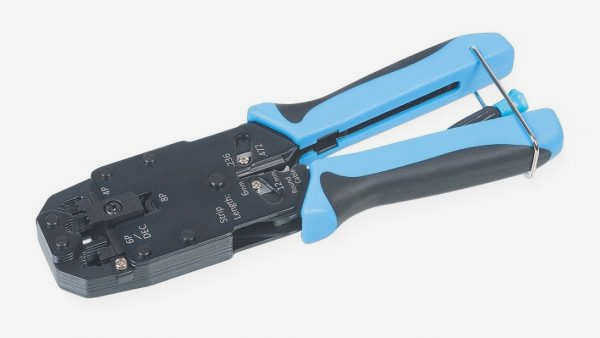

Кримпер

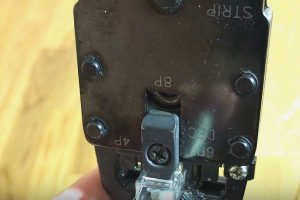

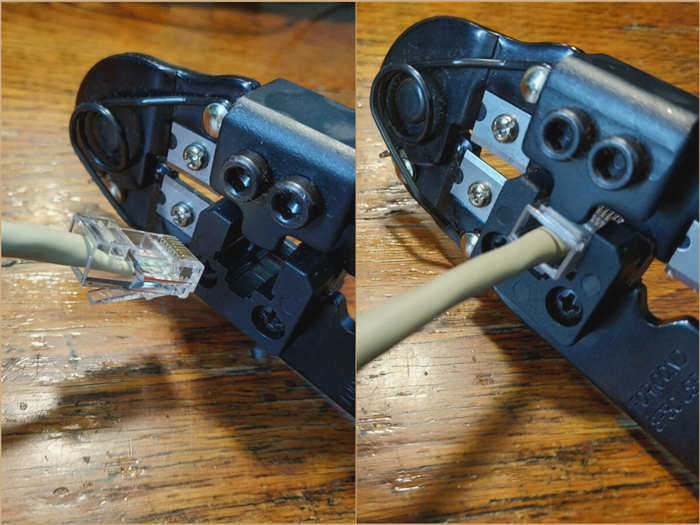

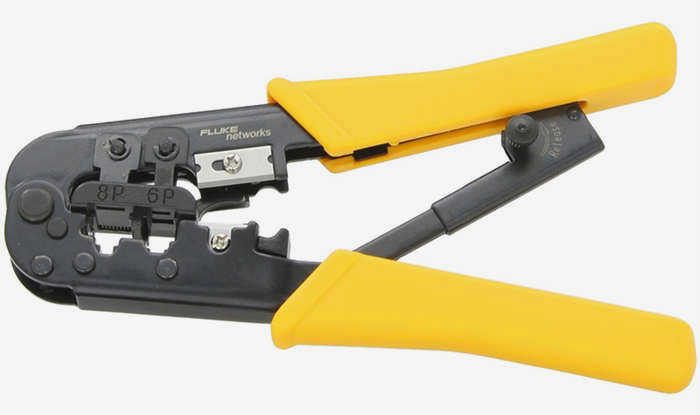

Для обжима прядей часто используется инструмент под названием кримпер. Это инструмент, который используется для крепления коннектора к концу кабеля. Основное преимущество этого инструмента – простота использования. Просто вставьте конец кабеля в разъем и поместите его в одно из гнезд обжимного устройства. Затем необходимо обжать разъем.
Стоит отметить, что обжимной инструмент имеет и другие преимущества, среди которых можно выделить следующие:
- Массивность. Инструмент в меру массивный, что значительно облегчает обжим кабеля по сравнению с другими инструментами.
- Идеально прямая ось рукоятки. Половинки обжимного инструмента не смещены относительно друг друга. Это обеспечивает прилегание коннектора к кабелю без перекосов.
- Эргономичность. Обжимной инструмент идеально лежит в руке. Рукоятка имеет специальное нескользящее покрытие для лучшего захвата.
Если в будущем вам придется использовать различные типы разъемов, лучше приобрести многопозиционный кримпер. Он оснащен несколькими гнездами для разных разъемов.
Плоскогубцы, пассатижи и кусачки
Обжимной инструмент – не единственный инструмент, который вы можете использовать для обжима кабелей. Для этого вида работ можно использовать и другие инструменты:
- Плоскогубцы. Они часто используются для работы с многожильными проводами. Стоит отметить, что для работы с проводами используются специальные обжимные клещи. В этом случае лучше использовать модели с четырьмя или шестью губками. Они помогут надежнее прикрепить разъем к кабелю.
- Плоскогубцы. Они похожи на обжимные инструменты и клещи, которые часто используются для обжима кабелей. При их использовании поместите разъем в клещи и сжимайте до тех пор, пока не услышите характерный щелчок.

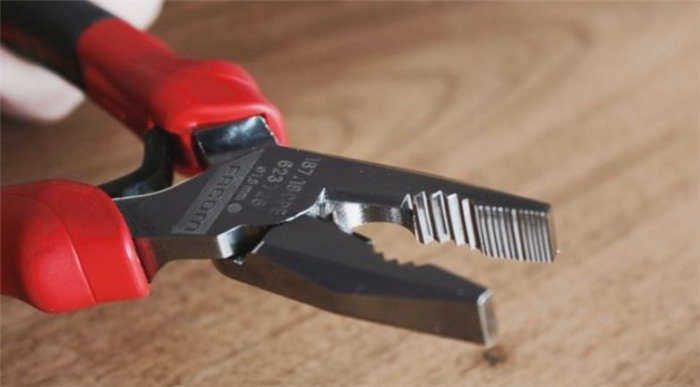

- Плоскогубцы. Хотя по внешнему виду они похожи на плоскогубцы, у них есть несколько характерных отличий. На губках имеются небольшие выемки. Чтобы обжать кабель, вставьте его в разъем и сожмите клещами.
- Плоскогубцы. Это многоцелевой инструмент, который также можно использовать для сборки разъема RJ-45. Принцип работы клещей такой же, как и плоскогубцев.
Дополнительные обжимные инструменты
При обжиме интернет-кабеля используются не только обжимные клещи. Существует также ряд дополнительных инструментов, которые могут понадобиться.

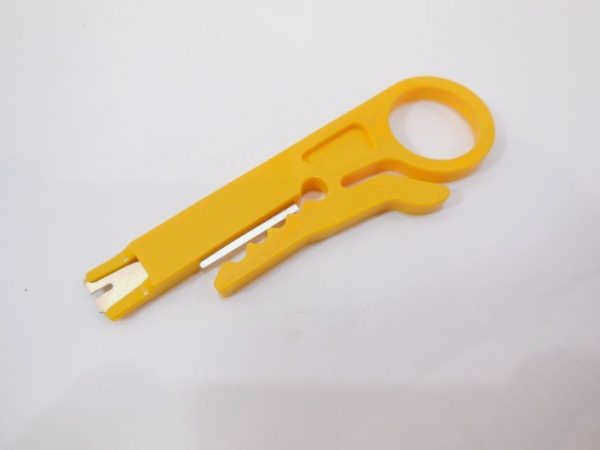

Съемник изоляции .

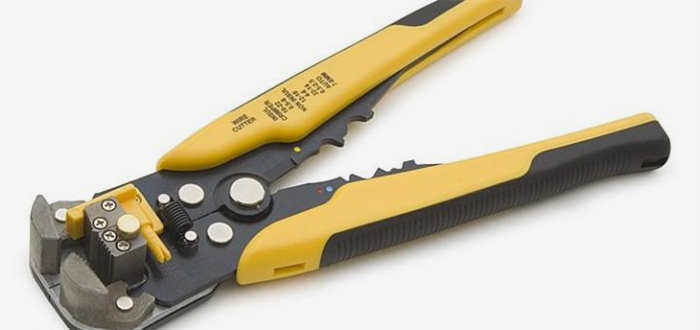

Это специальный инструмент, используемый для снятия внешней изоляции с кабелей. Существует огромное количество приспособлений для снятия изоляции. Для работы с интернет-кабелями подойдет любая бюджетная модель.
Главное преимущество стрипперов в том, что с их помощью можно аккуратно срезать изоляцию с кабеля. При этом внутренние провода останутся целыми.
Чтобы воспользоваться таким устройством, вставьте кабель в специальное отверстие и аккуратно поверните его вокруг своей оси. После этого вы сможете вручную удалить снятый кусок изоляции.
Кабельный тестер

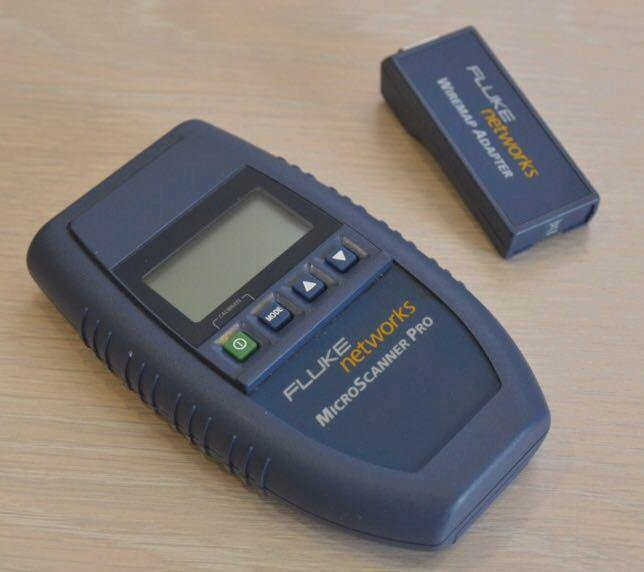

Довольно часто при прокладке кабеля используется специальный прибор – кабельный тестер. Он используется для обнаружения короткого замыкания, определения полосы пропускания и уровня затухания сигнала.
Для проверки работоспособности интернет-кабеля дома можно использовать любой бюджетный тестер. Необязательно покупать дорогую модель.
При выборе нового кабельного тестера обратите внимание на следующие моменты:
- Набор функций. Рекомендуется покупать модели, которые могут обнаруживать обрывы и короткие замыкания.
- Длина тестируемого кабеля. Рекомендуется, чтобы тестер мог тестировать кабели длиной более 300 метров.
- Поддерживаемые категории. Прибор должен быть способен работать с кабелями витой пары категорий 5 и 6.
Рекомендуется приобретать кабельный тестер, оснащенный усовершенствованным графическим дисплеем и дополнительным USB-портом для подключения к персональному компьютеру.

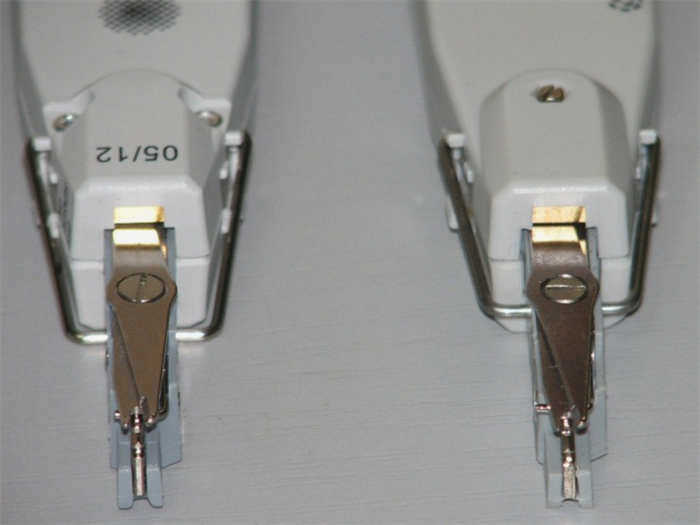

Инструмент для кроссовера
Способы подключения интернет-кабеля
Тема удлинения существующих кабелей является актуальной для многих пользователей. Существует несколько самодельных методов, которые можно использовать для этой цели:
- Кабели типа "витая пара", т.е. соединение проводов путем их скручивания. Используется как для распределения проводов в коробках, создания розеток, так и для переподключения электрической цепи. Это простой, но не самый надежный вариант.
- Пайка или термическая обработка паяльником. При первых двух способах необходимо создать изолирующий слой на открытых участках. Обычно для этого используется клейкая лента. Для дополнительной защиты от внешних условий также используются гибкие шланги.
- Используйте хомут (Scotchlock) – пластиковый соединитель, заполненный гелем и имеющий снаружи ряд металлических контактов. Они упрощают процесс соединения и обеспечивают высокую герметичность конструкции.
- Возьмите коммутационный кабель типа 8P-8C, который выглядит как небольшая коробка, и соедините 2 отрезка кабеля вместе. Этот способ возможен только в том случае, если кабель витой пары уже обжат и изготовлены разъемы.
Умение обжимать витую пару пригодится и во многих других ситуациях, например, когда произошло механическое повреждение кабеля, а на помощь разнорабочего нет ни денег, ни времени.
Проверка работы интернет-кабеля
Если кабель был изготовлен в домашних условиях, его следует немедленно проверить и, в случае отрицательного результата, заново заделать.
Пользователь должен подключить конец кабеля к концентратору, вставить другой конец в порт компьютера, а затем попытаться открыть Интернет.
Функциональность соединения (в частности, целостность кабеля) также оценивается специальным прибором – тестером, который анализирует жилы кабеля по отдельности, жилы по цветовому маркеру и соседние короткие замыкания. Он способен показать множество технических деталей:
- Правильность проводки.
- Точное место и тип повреждения, расстояние от поврежденного участка.
- Трасса кабеля.
Если у вас дома есть мультиметр Arrow, вы часто используете его для проверки проводки:
- Включите режим поиска сопротивления прибора.
- Возьмитесь за зеленый провод. Когда вы коснетесь его, на дисплее должно появиться сопротивление в несколько Ом. Сделайте то же самое с оранжевым проводом.
- Направьте прибор на эти 2 провода, результат должен быть более 100 Ом.
- Если значения одинаковы, обжимка прошла успешно – состояние проводов хорошее.
Проводной интернет-коннектор хорошо представлен на рынке. Можно подобрать любой гаджет в разном ценовом диапазоне. Коннектор прост в использовании, пользователь может подключить его без помощи специалиста или, при желании, обжать витую пару и быстро установить интернет-соединение.
