Розетка с защитной крышкой имеет обозначение IP54. Это обозначение позволяет использовать розетку вне помещений, так как ее защита от влаги позволяет использовать ее даже при наличии осадков.

Расшифровка степени защиты IP

Я работаю универсальным специалистом по ремонту жилья. Специализируюсь на проектировании и комплексном монтаже электропроводки в квартирах и частных домах.

Задать вопрос
Прочитано 16 минут Просмотров 1.7k Опубликовано 27.05.2019 Обновлено 13.08.2022

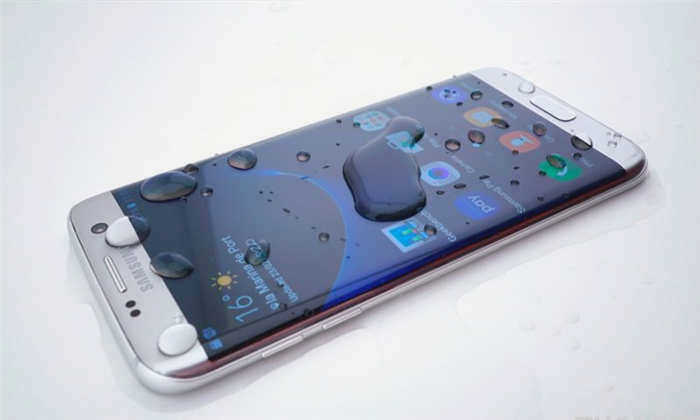

Если вы обратите внимание на надписи на гаджетах, скажем, на вашем любимом смартфоне, то можете увидеть обозначение "IPxx", где последние xx – это цифры. Это означает, что устройство, часы, смартфон или наушники имеют определенную степень защиты от влаги и пыли. Что именно означают цифры и буквы класса защиты IP и как их расшифровать, мы разберем в этой статье.

Классы защиты IP

"IP" – это аббревиатура от Ingress Protection Rating, что переводится как степень защиты от проникновения.

Буквы и цифры в этом обозначении классифицируют класс защиты корпуса, защитной оболочки оборудования, по характеру устойчивости к направленным на него внешним воздействиям: действию воды, пыли, твердых частиц, а также по характеру защиты людей от поражения электрическим током при контакте с корпусом этого оборудования.

Положения данной классификации описаны в ГОСТ 14254-96.

Класс защиты определяется на основании типовых испытаний, которые проверяют, насколько хорошо корпус способен защитить опасные, токопроводящие и механические части оборудования от попадания на них жидкостей или твердых тел, насколько хорошо корпус способен выдерживать удары различной интенсивности и при различных условиях этих ударов.

ГОСТ 14254 2015

Настоящий стандарт распространяется на все типы изделий, для которых требуется оценка степени защиты, обеспечиваемой корпусами от проникновения твердых тел и воды.

Стандарт устанавливает:
• Классификация степеней защиты, обеспечиваемых корпусами от проникновения твердых тел (включая защиту людей от доступа к опасным частям изделий и защиту оборудования внутри корпуса от проникновения инородных твердых тел) и от проникновения воды (защита оборудования внутри корпуса от вредного воздействия проникновения воды).
• Обозначения для указанных степеней защиты.
• Требования к каждому обозначению.
• Методы и способы контроля и испытаний для проверки корпуса оборудования на соответствие указанному классу защиты.

Настоящий стандарт применяется только к корпусам, которые во всех других отношениях соответствуют всем требованиям стандартов на оборудование и, с учетом материалов и технологии, обеспечивают поддержание указанных степеней защиты при нормальных условиях эксплуатации для данного типа изделия.

(Защита интеллектуальной собственности

Во-первых: что такое "интеллектуальная собственность"? На самом деле этот термин означает сразу две вещи – "международная охрана" и/или "защита от проникновения". Код ИС был создан Международной электротехнической комиссией (МЭК), некоммерческой, неправительственной организацией, которая разрабатывает международные стандарты для всех видов "электротехники – от полупроводников до батарей для бытовых приборов и… смартфонов.

Цель создания кода IP заключается в том, чтобы гарантировать, что вы, как потребитель, имеете наиболее подробную информацию о своем устройстве, а не просто знаете, является ли оно "водонепроницаемым" или нет. Однако стандарты (или их отсутствие) могут создать очень запутанную ситуацию.

Тем не менее, код IP может помочь вам понять, переживет ли ваш гаджет только дождь или его можно уронить в бассейн без серьезных последствий.

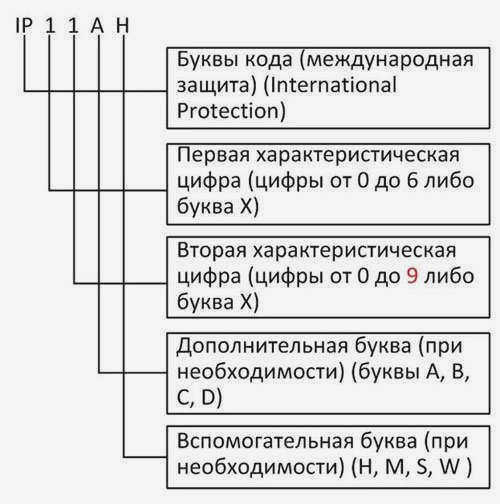

Как расшифровать обозначение IP?

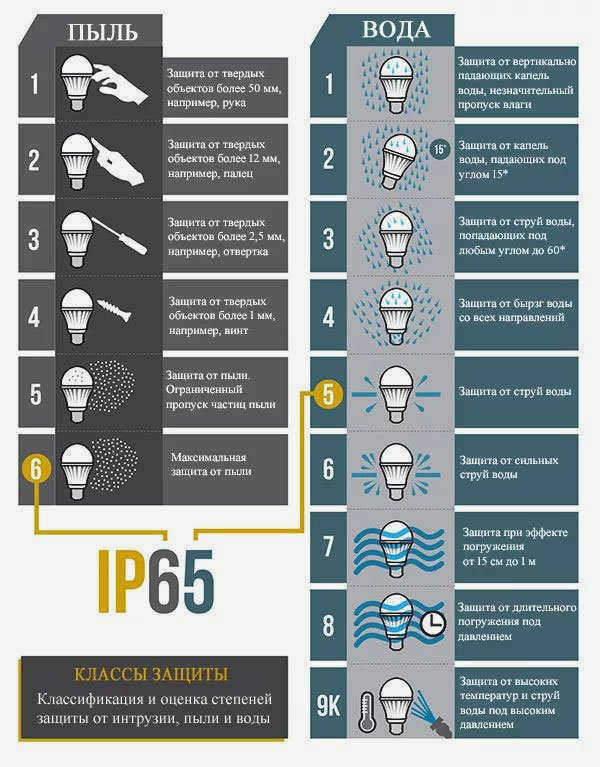

Код IP состоит из двух цифр. Первая (0 – 6) указывает на степень защиты устройства от "частиц". Сюда входит все – от частей тела до микроскопических частиц пыли. Например, степень защиты IP2X означает, что устройство защищено от "пальцев или подобных предметов", но что-то меньшее, чем человеческий палец, может попасть внутрь корпуса и повредить устройство. С другой стороны, рейтинг IP6X означает, что устройство является пылезащищенным, то есть производитель гарантирует, что даже мелкие частицы пыли не попадут внутрь корпуса.

Вторая цифра указывает на уровень защиты устройства от жидкостей, то есть пресной воды. Она варьируется от 0 до 9K, но ни один потребительский смартфон не получает рейтинг 9K (а чаще всего 6K). Это означает, что устройство может быть погружено в воду на глубину более 1 метра, но фактическая допустимая глубина определяется производителем, как и продолжительность погружения устройства.

Таким образом, если уровни защиты от частиц очень конкретны (хотя иногда бесполезны, так как невозможность вставить палец в смартфон вполне очевидна), то уровни защиты от жидкости не так легко расшифровать, так как жидкость с гораздо большей вероятностью проникнет в любое устройство, сделав его бесполезным.

Высокие рейтинги IP для защиты от жидкости не включают защиту до IPX6. Это означает, что любое устройство, получившее рейтинг IPX7 или IPX8, должно пройти только тот тест, который соответствует этому номеру, но не все остальные тесты. Например, телефон с рейтингом IPX7 должен пройти тест на полное погружение в воду на глубину 1 метр в течение 30 минут, но не должен проходить тесты IPX6 или IPX5, которые предполагают, что вода попадает в устройство через струи или в виде сильных струй. Другими словами, телефон с защитой IPX7 может легко пережить падение в неглубокий бассейн, но разобьется, если вы уроните его в шланг. (Нет, конечно, никто не говорит, что он точно не переживет нападение змеи, но сам по себе рейтинг IP не гарантирует этого).

Второй номер IP

Относится к защите от влаги. Этот параметр наиболее важен для оборудования, устанавливаемого на открытом воздухе или там, где есть риск попадания влаги на корпус.

• 0 – защита отсутствует.
• 1 – защита от капель, падающих вертикально. Грубо говоря, это можно представить как крышку для защиты от воды, которая может попасть в устройство только сверху.
• 2 – защита от капель, которые могут падать под углом до 15 градусов.
• 3 – защита от капель, которые могут падать под углом до 60 градусов. В целом, на основании этих цифр можно сделать вывод, что устройство защищено от дождя. Однако нельзя исключить попадание воды в случае сильного дождя и ветра, поэтому данный класс, как правило, не считается оптимальным для использования на улице.
• 4 – защита от капель воды, которые могут падать в любом направлении. Это уже надежная защита.
• 5 – защита от водяных струй.
• 6 – защита от струй воды низкого давления, морских волн, больших масс воды небольшой продолжительности.
• 7 – корпус защищает от погружения в воду на глубину до одного метра, но на короткое время (несколько минут). Устройство будет продолжать функционировать.
• 8 – защита при погружении в воду на глубину более одного метра и более чем на полчаса, устройство сможет функционировать.
• 9 – защита от струй горячей воды. Это особый класс защиты, который используется редко. Например, он необходим при мойке горячей водой под высоким давлением.

На практике обеспечивается второй цифрой, т.е. никто не защищает оборудование от пыли, защита обеспечивается от воды, причем класс защиты 4 примерно соответствует классу защиты от пыли 5. В некоторых случаях можно встретить двойную маркировку, например, IP66/IP67. Идея здесь заключается в том, что класс защиты 7 не обязательно обеспечивает класс защиты 6 (например, он не защищает от прямых струй, но способен выдержать кратковременное погружение в воду). Минимальная степень защиты, позволяющая размещать устройство на открытом воздухе, где оно будет подвергаться воздействию снега и дождя, – IP54 (минимальная не означает рекомендуемая – часто требуется дополнительная защита, хотя бы в виде козырька).

Что означают дополнительные буквы?

Как мы уже писали выше, дополнительные буквы не являются обязательными для указания и используются довольно редко. От A до D обозначают степень доступа к потенциально опасным частям:

• A – тыльная сторона руки.
• B – палец взрослого человека.
• C – инструмент (отвертка и т.д.).
• D – кабель.

Также используются и другие буквы. Например, H обозначает высоковольтное оборудование. Буквы S и M обозначают оборудование с движущимися частями. S – оборудование было неподвижным во время испытания (или движущиеся части находились в состоянии покоя), M – оборудование было полностью функциональным. W означает защиту от всех неблагоприятных погодных условий.

Что обозначает вторая цифра после IP

Вторая цифра после букв IP обозначает степень защиты объекта или оборудования от проникновения воды в любой форме, от вертикально падающих капель до сильных струй высокой температуры. Этим характеристикам соответствуют цифры от 0 до 9. Также можно встретить буквы X и K, где X означает отсутствие информации по данному параметру, а K – защиту от высокого давления.

Давайте вернемся к примеру с беспроводными наушниками из предыдущей главы. Тот же рейтинг защиты IPX3 или IPX5 означает, что хотя телефоны не имеют данных о защите от пыли, они защищены от падений, брызг или струй воды под низким давлением. Аналогично, рейтинг IP68, встречающийся на смартфонах или смарт-часах, означает не только полную защиту от проникновения пыли, но и полную защиту от погружения в воду на глубину до 1 метра не более чем на 30 минут.

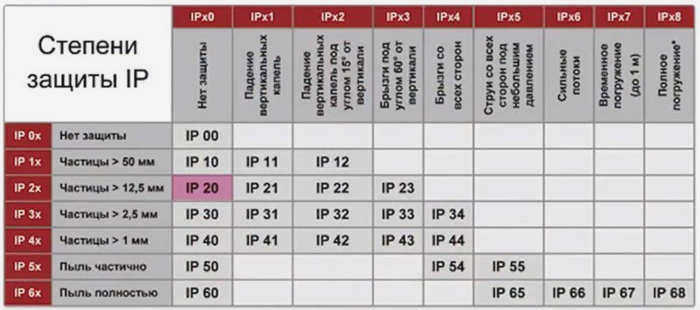

Для наглядности здесь снова приведена расшифровка степени защиты IP:

• X: Нет данных.
• 0: Нет защиты.
• 1: Защита от вертикальных падений.
• 2: Защита от капель, падающих под углом 15 градусов.
• 3: Защита от капель и дождя, падающих под углом до 60 градусов.
• 4: Защита от брызг воды во всех направлениях.
• 5: Защита от маломощных струй воды.
• 6: Защита от мощных струй воды.
• 6К: Защита от мощных струй воды под высоким давлением.
• 7: Защита от кратковременного погружения в воду на глубину до 1 метра.
• 8: Защита от мощных струй воды на глубине до 1 метра в течение 30 минут.
• 9: Защита от сильных струй воды высокой температуры.
• 9K: Защита от сильных струй воды высокой температуры и высокого давления.

Чем выше число, тем выше уровень защиты и тем больший объем воды может поглотить устройство без ущерба для здоровья. Защита от струй, высоких температур и давления чаще всего встречается в специализированном промышленном оборудовании, в то время как номера от 2 до 8 часто встречаются в бытовой электронике: наушники, колонки, умные браслеты и часы, смартфоны, планшеты.

Выбор степени защиты для различных сред

Значение IP должно соответствовать характеристикам места установки. Слишком низкая степень защиты может стать причиной несчастных случаев и сделать светильник небезопасным для людей. Слишком высокая степень защиты увеличивает стоимость установки и размер светильника. Вот несколько примеров типичных условий:

• Розетки и выключатели в жилых помещениях должны иметь степень защиты IP22 или IP33;
• в детских комнатах предпочтительно IP43;
• розетки, выключатели и светильники со степенью защиты IP44 устанавливаются в ванных комнатах и кухнях вблизи воды;
• приборы со степенью защиты IP44 используются также в подвальных помещениях;
• приборы, установленные на открытых балконах, должны иметь степень защиты IP45 или выше;
• приборы со степенью защиты IP64 используются на открытом воздухе;
• самую высокую степень защиты IP68 имеет оборудование, предназначенное для использования под водой, например, подземные кабельные соединители и светильники, установленные на дне плавательного бассейна;

В случае промышленного оборудования все устройства с низким классом защиты IP (обычно IP20) устанавливаются в шкафы управления, которые, в свою очередь, должны обеспечивать необходимую защиту в текущих условиях эксплуатации. Примером устройства со степенью защиты IP00 является печатная плата, работающая без корпуса.

Устройства, работающие автономно без корпусов, обычно хорошо защищены от внешних воздействий. Например, большинство современных электродвигателей имеют класс защиты IP55 или выше и могут выдерживать длительные периоды бесперебойной работы в условиях сильной запыленности и струй воды.

В целом, оборудование с более высоким классом защиты IP является более надежным и конструктивно прочным. Однако, если оборудование используется в течение длительного времени в жестких условиях эксплуатации, для обеспечения длительного срока службы требуется регулярное техническое обслуживание.

Дополнительные символы

За цифрой или двумя в обозначении иногда может следовать пара букв. Первая указывает на степень защиты от контакта с опасными частями прибора и от поражения электрическим током в случае контакта:

• A – от прикосновения одной рукой;
• B – при касании пальцами;
• C – при контакте с другим инструментом;
• D – при контакте с проводом.

Вторая – дополнительная информация об уровне безопасности. Их существует четыре. Они содержат информацию о проведенных испытаниях и требуются для электрического оборудования:

• H – высоковольтное оборудование;
• M – проверено на уровень защиты от воды (мобильное оборудование);
• S – испытано на уровень защиты от неблагоприятного воздействия воды (оборудование в состоянии покоя);
• W – с указанием дополнительных защитных устройств.
