Бензиновый генератор: принцип работы, классификация, как выбрать

В некоторых ситуациях без автономного источника электроэнергии не обойтись. Для частного дома или дачи наиболее приемлемым вариантом является хороший бензиновый генератор. При достаточной мощности последнего от него можно запитать даже отопительный котел. Не менее важно наличие бензогенератора на строительных площадках для питания сварочного инвертора или другого оборудования. Собранная нами информация поможет вам выбрать оптимальный агрегат для этих целей.

Принцип работы бензиновых и дизельных электростанций основан на преобразовании механической энергии в электрическую. Они оснащены двигателем внутреннего сгорания, который вращает электрическую машину, вырабатывающую электричество. Информацию о конструкции и работе последнего можно найти на нашем сайте. Основные компоненты автономного генератора показаны на следующей иллюстрации.

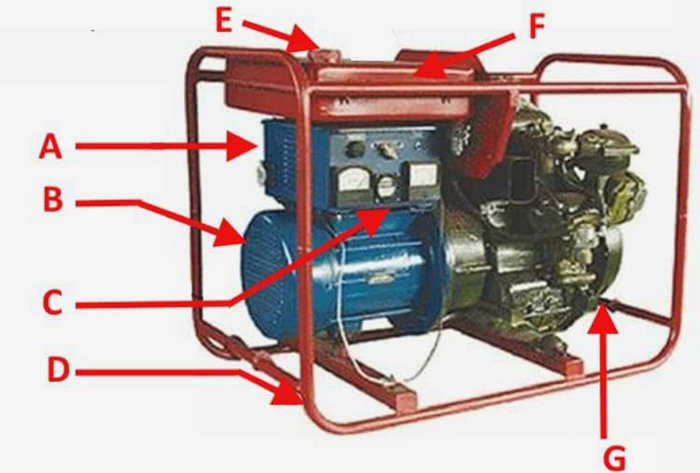

Условные обозначения:

• A – Электронный блок, отвечающий за управление генератором и стабилизацию напряжения.
• B – генератор электроэнергии, в этом качестве используется синхронная или асинхронная электрическая машина.
• C – Управляющее оборудование электронного блока.
• D – Монтажная рама, которая также выполняет функцию защитной рамы.
• E – Заливная горловина топливного бака.
• F – Топливный бак.
• G – Двух- или четырехтактный карбюраторный или инжекторный двигатель.

Необходимо более подробно рассказать о силовой установке генератора.

Бензиновый двигатель бензинового генератора

В качестве силовой установки в таких генераторах могут использоваться двухтактные и четырехтактные бензиновые двигатели. Мы опишем характеристики каждого из них.

Двухтактный бензиновый генератор

Несомненными преимуществами являются низкая стоимость, компактные размеры, малый вес и низкий уровень шума. Существенные недостатки:

1. Низкий срок службы (в два раза меньше, чем у четырехтактных моделей).
2. Необходимость добавления моторного масла в бензин. Поскольку срок службы такой смеси ограничен двумя неделями, ее необходимо готовить непосредственно перед запуском. Кроме того, наличие масла в бензине значительно повышает токсичность выхлопных газов. По этой причине генератор не следует устанавливать в гараже или другом закрытом помещении без выхлопной системы. В противном случае это может привести к неприятным последствиям, так как токсичные вещества, содержащиеся в выхлопных газах, вредны для людей и животных.
3. Топливная смесь в этом типе двигателя внутреннего сгорания сгорает не полностью, что увеличивает ее расход.

Эти недорогие генераторы являются идеальным вариантом для самостоятельного питания на открытом воздухе. Фактически, нет смысла покупать машину для этих целей, а лучше взять ее в аренду.

Четырехтактная система

Основные преимущества – меньший расход топлива (до 30-35%) и вдвое больший срок службы. Это достигается за счет отдельной системы смазки двигателя. Однако эти преимущества достигаются за более высокую цену, чем у двухтактных моделей. С другой стороны, учитывая вдвое больший срок службы двигателя, переплата незначительна. Вес и габариты генератора ограничивают область его применения; он не подходит, например, для кемпинга и пикников.

Классификация бензиновых генераторов

Бензиновый генератор, как уже упоминалось, – это автономное устройство электроснабжения, использующее в своей системе бензин.

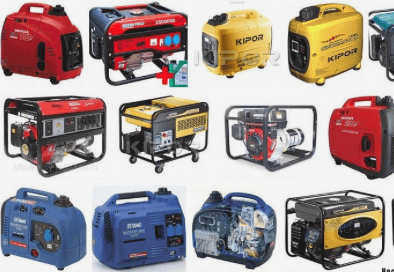

На российском рынке представлено множество различных агрегатов, отличающихся друг от друга по нескольким параметрам. Исходя из этого, можно создать определенную классификацию бензинового генератора как тип технического устройства:

• Профессиональное и бытовое использование. Агрегаты, относящиеся к первому типу, используются на крупных промышленных предприятиях, где они подключаются к мощному оборудованию. Что касается бытового бензинового генератора, то такой агрегат идеально подходит для использования в частных загородных домах, а также на открытом воздухе.
• Стационарные и переносные агрегаты. Переносной бензогенератор отличается более скромными размерами, благодаря чему его можно свободнее переносить за пределы дома. Это, конечно, сказывается на его выходной мощности – обычно не более 5 кВА.
• В зависимости от двигателя, т.е. 2-тактные и 4-тактные. Двухтактный двигатель устанавливается на бензиновые генераторы небольшой мощности – до 1 кВт. Начиная с 1 кВт и выше, устанавливается четырехтактный двигатель.
• Однофазные (220 В) и трехфазные (380 В). Трехфазные агрегаты стоят дороже и не пользуются большим спросом. Это связано с тем, что однофазные агрегаты необходимы для бытовых сетей и получили наибольшее распространение.

Когда речь идет о мощности бензинового генератора, есть свои нюансы:

• Агрегаты, мощность которых не превышает 4 кВт, относятся к бытовым приборам. Один такой бензогенератор вполне способен обеспечить электроэнергией небольшой дом или склад. Специфика конструкции таких генераторов не позволяет им работать непрерывно – в среднем продолжительность бесперебойной работы составляет около четырех часов. По истечении этого времени устройство необходимо отключить, чтобы дать системе остыть.
• Генераторы с номинальной мощностью до 15 кВт могут использоваться на строительных площадках и в офисных зданиях. Это более современная конструкция, в результате чего время бесперебойной работы составляет около десяти часов.
• Установки мощностью до 30 кВт используются для обеспечения электроэнергией больших складов и коммерческих зданий. Схема подключения и помещение, в котором будет установлен бензиновый генератор, обычно рассчитываются заранее.

Система бензинового генератора

Бензиновый генератор – это достаточно сложное оборудование, одним из основных компонентов которого является двигатель.

Как уже упоминалось ранее, существует два типа двигателя, которые могут быть использованы в проекте – это 2-тактный и 4-тактный..

Читайте также: Знать, какой генератор лучше, бензиновый или дизельный?

Помимо двигателя, агрегат оснащается дополнительными системами подачи топлива и смазки, а также системой шумоподавления. Разумеется, в конструкции предусмотрена выхлопная труба, так как агрегат работает на бензине.

Бензиновые генераторы могут быть синхронными или асинхронными. Агрегаты, относящиеся к первому типу, считаются более совершенными, поэтому они могут выдерживать более сильные скачки напряжения. Асинхронные системы используются в недорогих моделях, поэтому их конструкция проще, чем синхронных.

В фильме рассказывается об асинхронных системах

В системе также имеются приборы, регулирующие основные рабочие компоненты. Эта функция необходима для стабильной работы всего бензогенератора.

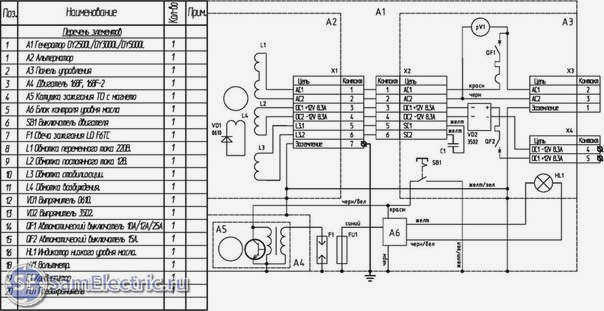

На приведенной ниже схеме наглядно показан весь агрегат, а также его основные рабочие компоненты и степень их влияния на работу системы в целом. Следует отметить, что компоненты соединены между собой крепежными элементами и цельной рамной конструкцией.

Принцип работы бензинового генератора

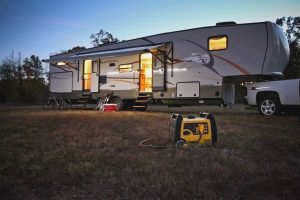

Одним из самых популярных автономных источников электроэнергии являются бензиновые генераторы; они используются в домах и коттеджах, на кемпингах, при проведении различных мероприятий на природе, а также на некоторых предприятиях. Причина их популярности – простота конструкции и, как следствие, низкая стоимость. Кроме того, такие генераторы портативны, просты в эксплуатации и ремонте, практически бесшумны, а топливо для них всегда доступно на любой заправочной станции.

Одним из самых популярных автономных источников электроэнергии являются бензиновые генераторы, которые используются в домах и на дачах, в кемпингах, для различных видов отдыха на природе, а также на некоторых предприятиях. Причиной их популярности является простая конструкция и, как следствие, низкая стоимость. Кроме того, эти генераторы портативны, просты в эксплуатации и ремонте, практически бесшумны, а топливо всегда доступно на любой заправочной станции. Бытовые генераторы имеют небольшую мощность от одного до пяти кВт и чаще всего используются для непродолжительной работы или в качестве резервного источника питания. Бензогенераторы, используемые для профессиональной деятельности, имеют мощность от пяти до восемнадцати кВт; такие станции используются для питания крупных объектов, но, несмотря на относительно высокую мощность, время работы такого оборудования не превышает восьми часов. Существуют и более мощные стационарные бензиновые генераторы, но дизельные и газовые станции используются для длительной эксплуатации из-за большого расхода топлива и низкого эксплуатационного ресурса.

Принцип работы

• Бензобак и его крышка;
• Топливопроводы;
• Топливный насос;
• Фильтры;
• Электронный блок управления;
• Рама генератора;
• Выходы;
• Ручной или автоматический стартер (система запуска двигателя);
• Следующие системы обеспечивают надлежащую работу двигателя:
• Система охлаждения;
• Система подачи топлива;
• Система подачи смазочных материалов.

В бензиновых генераторах используются два типа двигателей: инжекторные и карбюраторные:

• Двухтактный двигатель. Эти двигатели обычно устанавливаются в генераторах малой мощности. Преимуществом таких двигателей является их относительно небольшой размер и малый вес, что значительно облегчает их транспортировку, а недостатком – необходимость добавления моторного масла в бензин и, как следствие, высокая токсичность выхлопных газов. По этой причине такие генераторы нельзя устанавливать в закрытых помещениях, не оборудованных специальными выхлопными системами. Кроме того, топливная смесь сгорает не полностью, что значительно увеличивает расход топлива. Генераторы, оснащенные таким типом двигателя, лучше всего подходят для отдыха на природе.
• Четырехтактный двигатель. Четырехтактный двигатель обладает большей мощностью, что, соответственно, увеличивает срок его службы. Преимуществами этого типа двигателя перед двухтактным является меньший расход топлива и более длительный срок службы. Однако такие двигатели больше и тяжелее, что затрудняет их транспортировку.

Тип генератора. Тип генератора переменного тока зависит от мощности двигателя; различают однофазный и трехфазным, синхронный или асинхронный.

• Синхронный Альтернаторы имеют медные или алюминиевые обмотки на роторе, а также скользящие контакты (называемые щетками), которые перенаправляют направление на движущуюся часть от неподвижной. Это устройство обеспечивает высокое качество тока и стабильное напряжение, но имеет много недостатков, таких как регулярное обслуживание и замена щеток, низкая защита от пыли и грязи из-за открытой конструкции. Синхронные генераторы переменного тока менее подвержены пусковым перегрузкам.
• Асинхронные генераторы не имеют обмоток и используют остаточную намагниченность якоря для создания движущей силы. Этот тип генераторов не требует охлаждения и имеет закрытый корпус, который защищает его от пыли, грязи и влаги. Этот тип более устойчив к коротким замыканиям и перепадам напряжения.

Принцип работы бензинового генератора переменного тока

Одним из самых популярных автономных источников электроэнергии являются бензиновые генераторы; они используются в домах и коттеджах, на кемпингах, при проведении различных мероприятий на открытом воздухе, а также на некоторых предприятиях. Причина их популярности – простота конструкции и, как следствие, низкая стоимость. Кроме того, такие генераторы портативны, просты в эксплуатации и ремонте, практически бесшумны, а топливо для них всегда можно приобрести на любой АЗС.

Одним из самых популярных автономных источников электроэнергии являются бензиновые генераторы, которые используются в домах и на дачах, в кемпингах, для различных видов отдыха на природе, а также на некоторых предприятиях. Причиной их популярности является простая конструкция и, соответственно, низкая стоимость. Кроме того, эти генераторы портативны, просты в эксплуатации и ремонте, практически бесшумны, а топливо всегда доступно на любой заправочной станции. Бытовые генераторы имеют небольшую мощность от одного до пяти кВт и используются в основном для непродолжительной работы или в качестве резервного источника питания. Бензогенераторы, используемые для профессиональной деятельности, имеют мощность от пяти до восемнадцати кВт, такие станции используются для питания крупных объектов, но, несмотря на их относительно высокую мощность, время работы такого оборудования не превышает восьми часов. Существуют и более мощные стационарные бензиновые генераторы, но из-за большого расхода топлива и небольшого рабочего ресурса для длительной эксплуатации используются дизельные и газовые станции.

Принцип работы

• Бензобак и его крышка;
• Топливопроводы;
• Топливный насос;
• Фильтры;
• Электронный блок управления;
• Рама генератора;
• Выходы;
• Ручной или автоматический стартер (система запуска двигателя);
• Следующие системы обеспечивают надлежащую работу двигателя:
• Система охлаждения;
• Система подачи топлива;
• Система подачи смазочных материалов.

В бензиновых генераторах используются два типа двигателей: инжекторные и карбюраторные:

• Двухтактный двигатель. Такие двигатели обычно устанавливаются в генераторах малой мощности. Преимуществом таких двигателей является их относительно небольшой размер и малый вес, что значительно облегчает их транспортировку, а недостатком – необходимость добавления моторного масла в бензин и, как следствие, высокая токсичность выхлопных газов. По этой причине такие генераторы нельзя устанавливать в закрытых помещениях, не оборудованных специальными выхлопными системами. Кроме того, топливная смесь сгорает не полностью, что значительно увеличивает расход топлива. Генераторы, оснащенные таким типом двигателя, лучше всего подходят для отдыха на природе.
• Четырехтактный двигатель. Четырехтактный двигатель обладает большей мощностью, что, соответственно, увеличивает срок его службы. Преимуществами данного типа двигателя перед двухтактным является меньший расход топлива и более длительный срок службы. Однако такие двигатели больше и тяжелее, что затрудняет их транспортировку.

Тип генератора переменного тока. Тип генератора переменного тока зависит от мощности двигателя; различают однофазный и трехфазным, синхронный или асинхронный.

• Синхронный Альтернаторы имеют медную или алюминиевую обмотку на роторе, а также скользящие контакты (называемые щетками), которые перенаправляют направление на движущуюся часть от неподвижной. Это устройство обеспечивает высокое качество тока и стабильное напряжение, но имеет много недостатков, таких как регулярное обслуживание и замена щеток, низкая защита от пыли и грязи из-за открытой конструкции. Синхронные генераторы переменного тока менее подвержены пусковым перегрузкам.
• Асинхронные генераторы не имеют обмоток и используют остаточную намагниченность якоря для создания движущей силы. Этот тип генераторов не требует охлаждения и имеет закрытый корпус, который защищает его от пыли, грязи и влаги. Этот тип более устойчив к коротким замыканиям и перепадам напряжения.
