Группа безопасности котла: устройство, принцип работы, правила выбора и установки
Физически невозможно постоянно находиться в котельной, чтобы проверять рабочее состояние греющего кабеля, температуру и давление в радиаторе. Главными помощниками в этом вопросе являются вспомогательные устройства, которые автоматически контролируют функционирование системы.
Мы расскажем вам, какие устройства входят в группу безопасности для системы отопления, как они работают и как защищают систему. Опираясь на наши советы, вы легко подберете нужные компоненты. В статье описана установка и подключение этого важного звена, отвечающего за бесперебойную работу.
Конструкция модуля безопасности
Основными причинами отказа в закрытой котельной системе являются повышение давления или чрезмерное заполнение трубопроводов теплоносителем, т.е. водой. Теплообменник котла является первым устройством, которое реагирует на такие отклонения и поэтому выходит из строя.
Почему он должен выходить из строя?
Для предотвращения подобных сбоев в системе отопления используется предохранительное устройство. Оно служит для достижения необходимого давления теплоносителя в котле, трубах и радиаторах.
Когда возникает избыточное давление, излишки теплоносителя сбрасываются. Возникающие аварийные ситуации, например, перегрев котла, приводят к повышению давления в сети. Этот процесс становится следствием превышения предельной температуры теплоносителя.

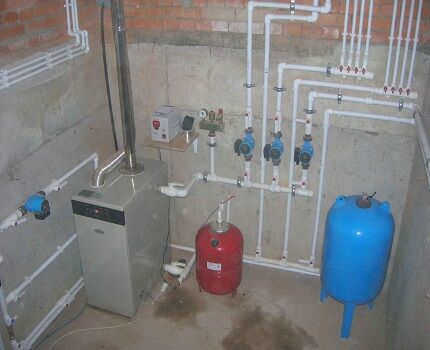

Жидкость имеет тенденцию расширяться при нагревании, на что закрытая система отопления не рассчитана – расширительный бак включен в отопительный контур в качестве дополнительного резерва. Однако его объем также ограничен.
Любая система отопления находится под давлением. В малоэтажных зданиях правильно установленное оборудование для подачи теплоносителя создает давление 1-2 бар во время циклов нагрева и охлаждения.
Следствием повышенного давления является повреждение компонентов котла или разрыв трубы. Чтобы контролировать давление и, в случае потенциально опасной ситуации, отрегулировать его до оптимального значения, необходимо установить группу безопасности.
Конструктивно устройство состоит из следующих модулей: автоматического воздухоотводчика, манометра и предохранительного клапана. Все эти модули устанавливаются в корпус из оцинкованной стали с резьбовыми соединениями, с теплоизоляцией или без нее.
Автоматический воздухоотводчик

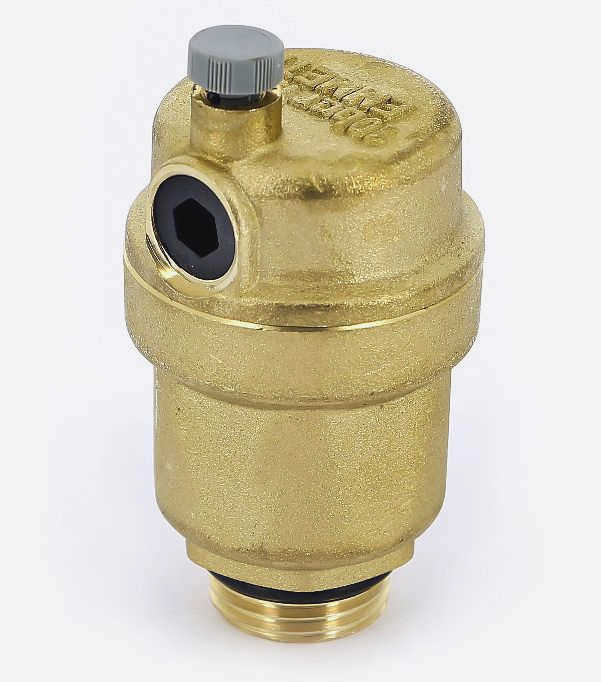

В большинстве случаев автоматический воздухоотводчик системы безопасности изготавливается из латуни.
Что входит в группу безопасности системы отопления

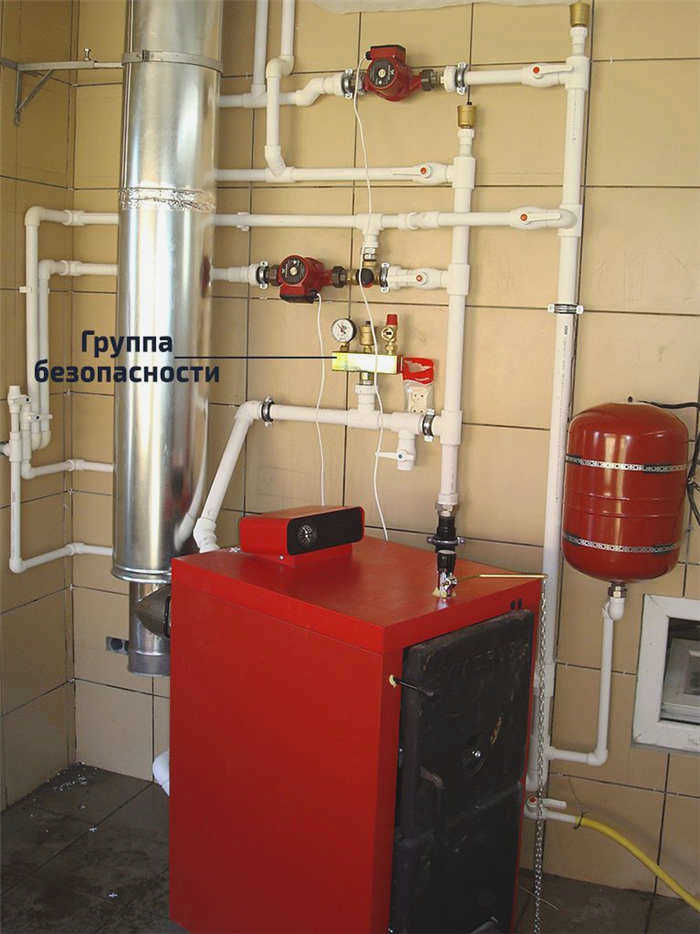

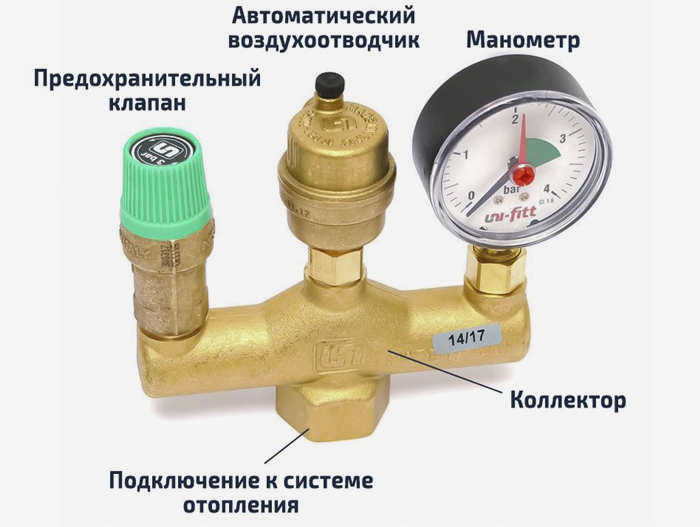

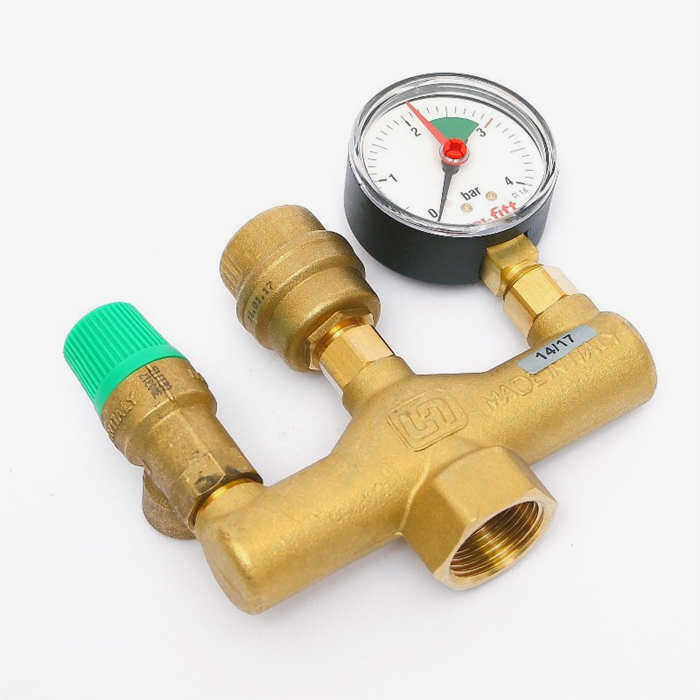

Группа безопасности состоит из трех элементов, соединенных коллектором (технический элемент, разделяющий поток на несколько параллельных ветвей).
Автоматический воздухоотводчик
Автоматический воздухоотводчик предназначен для удаления воздушных масс из системы отопления. Его предыдущей альтернативой были ручные краны Маевского на радиаторах. Воздух в трубах и радиаторах системы отопления замедляет скорость нагрева и циркуляции, снижает эффективность и, при нагреве выше 90°C, серьезно повышает давление, что может привести к повреждению и разгерметизации системы отопления.
Воздух может возникнуть даже при правильной и аккуратной эксплуатации СО. Наиболее распространенными причинами являются:
- Первоначальное заполнение системы отопления непереносимым воздухом теплоносителем;
- Выделение пузырьков воздуха при нагревании воды, используемой в качестве теплоносителя, выше 90°C;
- Неправильное использование клапана подпитки;
- Износ компонентов и узлов системы отопления и, как следствие, ухудшение ее герметичности.
Автоматический воздухоотводчик не требует регулировки или вмешательства человека. Как только в системе появляется воздух, он попадает в канал воздухоотводчика. Поплавок в этом цилиндрическом канале опускается, опуская запорный штифт: клапан открывается, и весь воздух выводится из канала.
Манометр

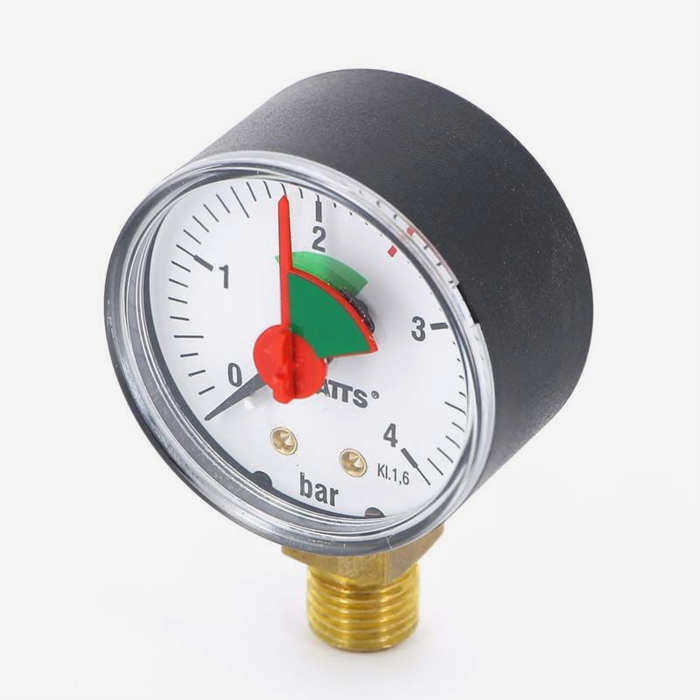

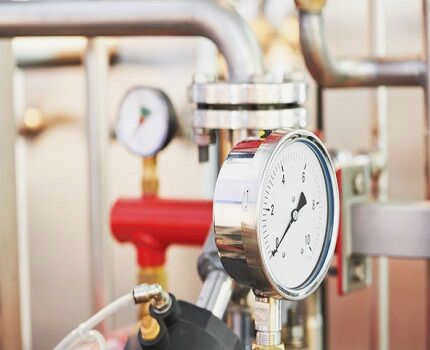

Манометр предназначен для указания точного давления в системе отопления в целях контроля. Обычно единицей измерения является бар. Установив определенный уровень давления и посмотрев на манометр, можно убедиться, что система работает правильно, что все компоненты полностью герметичны и что другие компоненты в группе безопасности работают правильно.
Алгоритм срабатывания триггера
Давайте вкратце опишем принцип работы всей группы. С самого начала ввода в эксплуатацию работает автоматический воздухоотводчик, который удаляет весь воздух из системы. Однако, если он перегревается и достигает критического давления, он становится бессильным. Чтобы избежать аварийной ситуации, срабатывает предохранительный клапан, который сливает излишки теплоносителя, тем самым снижая давление в системе.
Для контроля системы группа безопасности содержит манометр, который показывает давление в любой момент времени: низкое давление указывает на утечку, неисправный расширительный бак или клапан подпитки; высокое давление указывает на расширение теплоносителя или чрезмерное парообразование из-за перегрева.
Зачем нужна группа безопасности котла?
Группа безопасности бойлера (сокращенно ГББ) устанавливается вместо стандартного предохранительного клапана на входе холодной воды. В связи с этим возникает вопрос: "Зачем заменять затвор на затвор, если уже есть клапан?". Идея заключается в том, что если термостат выйдет из строя, вода внутри водонагревателя или бойлера может закипеть, и давление начнет очень быстро расти. Если его быстро не снизить, может произойти взрыв. GBB имеет более высокую пропускную способность и сможет быстро выпустить излишки воды, предотвращая повреждение бака.
Кроме того, ГБЦ имеют встроенный обратный клапан, а многие модели также оснащены сливными или запорными шаровыми кранами. Рассмотрим подробнее конструкцию группы на примере.
Технический проект группы безопасности бойлера.
На современном рынке существует множество производителей арматуры для водоснабжения. Каждый из них старается привлечь покупателя различными техническими решениями, поэтому единой конструкции ГБ не существует. Пример:

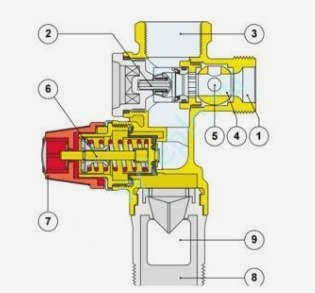

На рисунке показано: подводка холодной воды – резьба 1/2 или 3/4".
Обратный клапан – предотвращает смешивание горячей воды с холодной через "заднее крыльцо".
Резьбовое соединение с бойлером.
Запорный шаровой кран – необходим для перекрытия.
Подключение манометра – если вас интересует давление воды на входе, вы можете открутить крышку и подключить манометр.
Предохранительный клапан – сливает воду при достижении порогового значения.
Ручной ключ для слива – при повороте открывается предохранительный клапан, и вода вытекает из резервуара в слив.
Резьба 1" для подключения сифона (на фото ниже).
Отверстие для забора воздуха.
Группы безопасности Теплодар
Теплодар производит группы безопасности для твердотопливных котлов. Мы предлагаем полные комплекты устройств, установленных на латунных коллекторах. Каждый компонент проверяется на соответствие заявленным свойствам, что гарантирует выполнение всех функций безопасности. Мы предлагаем группы для систем отопления с рабочим давлением 2, 2,5 и 3 бар. Они оснащены манометрами с диапазоном измерения 0-4 бар. Диаметр соединителя составляет 1 дюйм.
В каталоге можно выбрать группу безопасности для любой модели "CUPPER" от "Теплодар", а также для твердотопливных котлов других производителей. С менеджером можно связаться по телефону для консультации по подбору и комплектации оборудования.
Виды групп
Рассмотрим основные характеристики групп безопасности на примере следующих моделей.

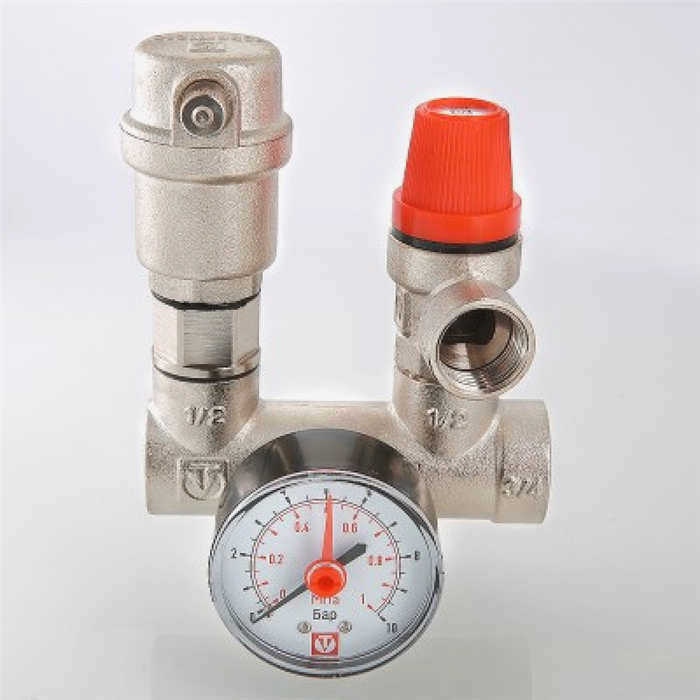

Valtec VT 460
Этой группой оснащаются автономные котлы, котлы отопления, а также ГВС. Они широко используются для систем отопления с мощностью до 45 кВт, рабочим давлением до 10 бар и температурой жидкости до 120 градусов Цельсия. Теплоносителем может быть вода, пар и антифриз с максимальным содержанием гликоля до 50%. Группа состоит из коллектора из никелированной латуни, воздухоотводчика, манометра и предохранительного клапана. Узел устанавливается на выходе из теплогенератора.

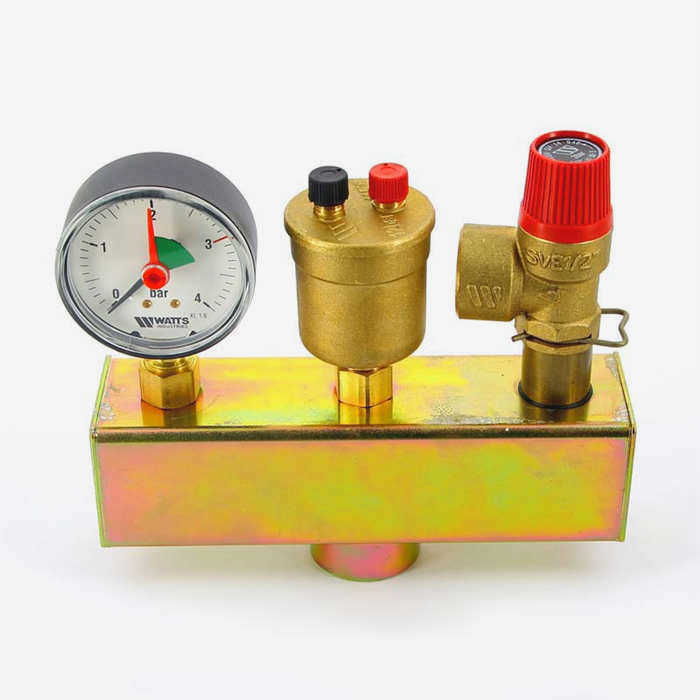

Watts KSG.
Группы безопасности этих моделей устанавливаются на котлы различной мощности – до 50, 100 и 200 кВт. Состав узла такой же, как и у предыдущей модели – предохранитель, манометр, воздуховод и коллектор. Коллектор изготовлен из оцинкованной стали. Предохранительный клапан срабатывает при давлении 3 бар, а максимальное рабочее давление жидкости составляет 100 градусов.
Uni fit
Группа безопасности итальянского происхождения используется в закрытых системах отопления и котлах с номинальной мощностью до 50 кВт. Схема устройства неизменна и состоит из воздухоотводчика, предохранителя, кронштейна и манометра. Он рассчитан на температуру жидкости до 80 градусов Цельсия, порог срабатывания предохранителя составляет 3 бар. Устройство должно быть установлено в подающем трубопроводе рядом с отопительным котлом. Оно работает с водой или антифризом в системе. Устройство изготовлено из высокопрочной стали.
Как сделать группу безопасности своими руками?
Как видно из рисунка, сделать группу безопасности для системы отопления своими руками несложно. Все, что вам нужно сделать, – это купить манометр, клапан выпуска воздуха и клапан сброса давления и соединить все вместе с помощью заливных трубок, переходников и фитингов.
Вы также можете самостоятельно изготовить корпус из металла, если у вас есть навыки сварки. Вы также можете заказать корпус в любой мастерской, и его быстро сварят.
Теперь вы знаете, что такое группа безопасности для системы отопления и как сделать ее самостоятельно.
Посмотрите это видео, чтобы узнать, что это такое и как они выглядят.
Подводя итог, можно сказать, что существует множество вариаций конструкции групповых устройств. Все они отличаются техническими характеристиками, долговечностью, страной-производителем и так далее. Монтаж устройства не сложен, но некоторые нюансы необходимо учитывать. Продаются как готовые узлы, так и все детали по отдельности. При выборе группы безопасности по параметрам важно учитывать самый слабый элемент всей системы отопления. Все это в конечном итоге позволит отопительному оборудованию работать безотказно с максимальной эффективностью и обезопасит помещения и жильцов от аварий и опасностей.
Вы также можете подписаться на наш Youtube, группу Вконтакте и Яндекс Дзен. Там вы найдете много полезного и интересного контента!
