Из чего состоит измерительная рулетка

Автоматические измерительные рулетки имеют на корпусе несколько стопорных механизмов. Они служат для блокировки механизма втягивания рулетки, чтобы лента во время работы не сворачивалась в корпусе бесконтрольно. При снятии блокирующего механизма лента автоматически втягивается в корпус.

Как выбрать рулетку?

Сегодня самое время поговорить об измерительных рулетках. Все знают, как выглядит рулетка, поэтому сразу к делу. Они используются практически во всех строительных и ремонтных работах. Даже для изготовления небольшого каркаса или собачьей будки рулетка будет незаменима. В общем, такой инструмент должен быть в каждом доме и гараже, а лучше даже в нескольких.

Спектр применения очень широк. Рулетка может измерять

• длину;
• ширину;
• диагональ;
• объем (измерение всех размеров);
• высоту
• периметр;
• площадь;
• периметр;
• радиус;
• диаметр.

Другими словами, рулетка нужна как для банального измерения ширины холодильника, так и для масштабного строительства беседки или целого дома. Рулеткой пользуются все: и садоводы, и суперпрофессиональные строители. Все потому, что альтернатив рулетке немного: либо удобная рулетка, либо….. лучше не думать об этом. Итак, давайте рассмотрим, как выбрать строительную рулетку. Что вам нужно знать?

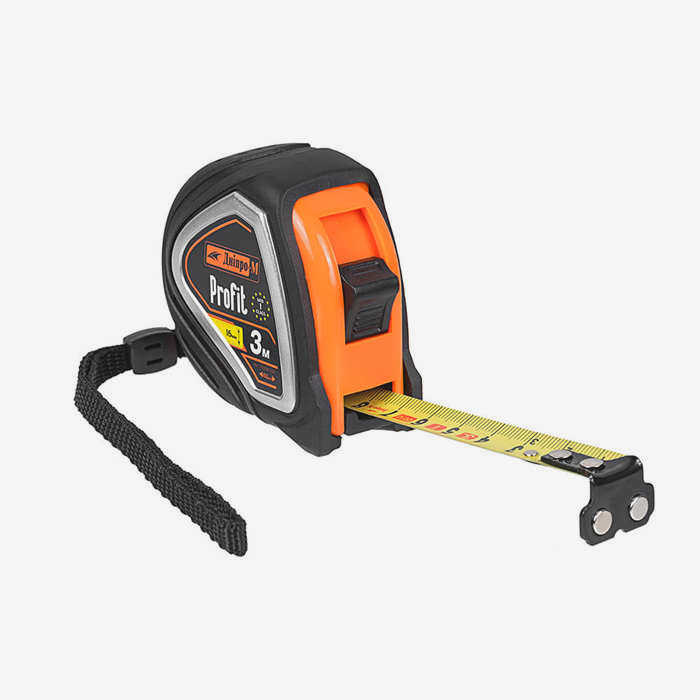

Из чего состоит рулетка

• Корпус;
• зажим;
• лезвие;
• крючок;
• Крепежная лента;
• Ручной ремень;

Рука строительной рулетки

Прежде всего, важно понять, из чего состоит рулетка. Начнем с измерительной ленты. Это основа измерительной ленты.

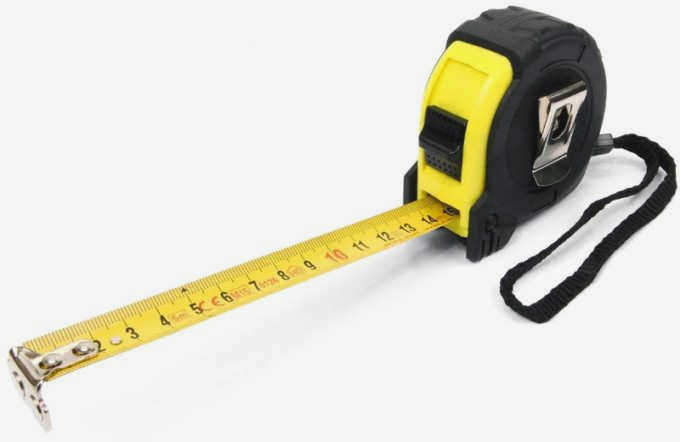

Строительная измерительная лента

В принципе, здесь нет ничего сложного. В пластиковом корпусе находится скрученная лента, которая под действием пружины возвращается в корпус. Высококачественный инструмент имеет витую пружину. Выбирая рулетку для покупки, следует обратить внимание на то, насколько удобно держать ее в руке. Другим критерием является наличие у рулетки резинового чехла. Прорезиненный чехол защитит инструмент в случае падения. Кроме того, им легче пользоваться – он не выскальзывает.

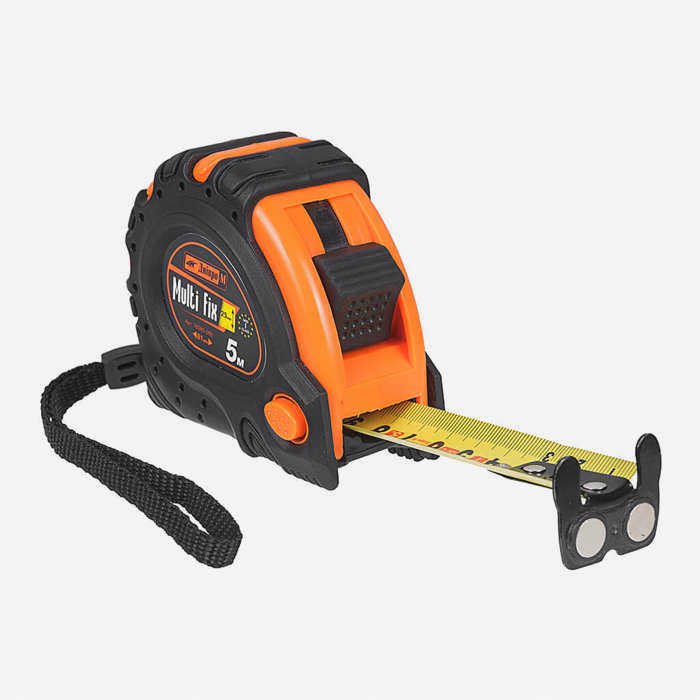

Более интересным, однако, является крепление лезвия. Существует два варианта:

• Большинство рулеток имеют механическую защелку. Если вы отпустите ленту, она сама вернется в корпус. Нужная длина натянутой ленты фиксируется нажатием кнопки.
• Автоматическая защелка противоположна механической – лента возвращается в корпус только при нажатии кнопки.

Автоматическая больше подходит для одиночных, простых задач, когда некому помочь. Механическая более привычна и надежна.

Мы изучили все основные функции и решили, как выбрать и с чего начать.

1. Версия с расширенной функциональностью. Рекомендуется как для использования в хозяйстве, так и для постоянных профессиональных задач.

1. В этой рулетке собрано все самое лучшее. Пользоваться ею – сплошное удовольствие. Она подходит для мастеров, работающих без отрыва от производства, ремонтных и строительных бригад, виртуозных мастеров и просто тех, кто любит широкий набор функций.

Описание и назначение

Для измерения длины с незапамятных времен использовались различные величины – куб, сажень, аршин или пролет – это лишь русские названия величин. Но, как показала практика, порядка с количеством названий было мало, ведь недаром пословица гласит, что "каждый на свой аршин меряет". Разница в измерениях была решена введением двух основных систем измерения – метрической системы и английской с ее дюймами и милями.

Как только система отсчета была упрощена и стандартизирована, были разработаны измерительные приборы для ее применения. Хотя портновская рулетка сразу нашла применение в строительстве, геодезии и даже в военном деле, измерительные инструменты долгое время оставались громоздкими и неповоротливыми.

Однако изобретение стальной ленты со шкалой и градуировкой стало одним из прорывов в стандартизации метрической системы.

Простота использования этого удобного устройства для измерения расстояний буквально произвела революцию в строительной отрасли, сделав возможным измерение расстояний и создание планов зданий с точностью до миллиметра. В отличие от простой градуированной линейки, стальная лента стала более удобной, как в обращении, так и в хранении. В отличие от строительной рулетки, которую также можно было складывать для удобства, измерительная лента обеспечивала большую свободу использования и экономила много времени. Для того чтобы измерить здание, не нужно постоянно двигаться – достаточно растянуть ленту и произвести измерение. Ведь длина складной столярной или строительной мерки составляет всего 100 см, в то время как строительные мерки могут быть длиной и 3, и 5, и даже 10 метров.

И размеры стали намного компактнее: вместо деревянных профилей и относительно большого корпуса этот измерительный инструмент помещен в компактный корпус, который, к тому же, имеет несколько дополнительных функций, облегчающих его использование.

Ключевые элементы дизайна

Несмотря на небольшие размеры и очевидное назначение, конструкция измерительных лент, особенно профессиональных, сложна. Измерительная лента измеряет длину стальной полосы, изготовленной из другого прочного, но гибкого материала. В профессиональных инструментах, используемых для измерений в полевых условиях, это могут быть полосы из углеродного волокна, лезвия из стекловолокна или утолщенная проволока из нержавеющей стали с нанесенной метровой шкалой. Имеются также инструменты с тканевой измерительной лентой с сантиметровой шкалой. Во всех этих приборах используются разные шкалы, поэтому при измерении учитывается класс точности измерительной ленты, так как погрешность при использовании стальной ленты меньше, чем при использовании тканевой или брезентовой.

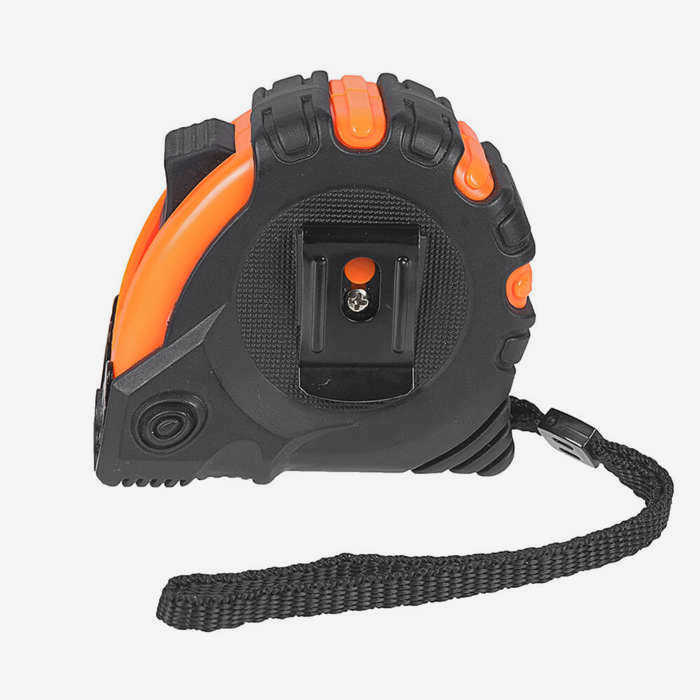

Измерительная лента, как и другие компоненты, находится внутри корпуса. Большинство современных приборов имеют корпус из ударопрочного пластика. Однако встречаются и образцы с металлическим корпусом из нержавеющей стали. Корпуса могут быть компактными, открытыми или закрытыми. Компактный размер корпуса используется для измерительных лент длиной 1 и 3 метра. Открытый корпус используется для специальных измерительных лент длиной 50 и 100 метров.

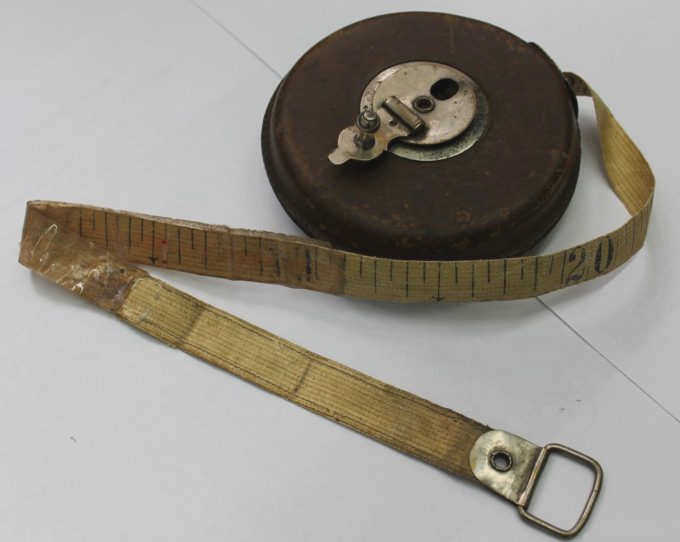

Для работы прибора важно, чтобы в нем был механизм намотки рулетки или просто механизм рулетки. В старых моделях эту роль выполнял вращающийся барабан, на который наматывалась лента. Этот барабан приводился в действие поворотной рукояткой. В современных рулетках длиной 1, 3, 5, 7,5 и 10 метров механизм обычно пружинный – он автоматически сматывает ленту обратно в корпус при разблокировке.

На конце измерительной ленты находится фиксатор. В разных моделях он имеет особый вид. У обычных измерительных лент это металлический конец в виде уголка с одной или несколькими прорезями. Существуют также металлические концы в виде скобы или даже с карабином, а профессиональные лесохозяйственные измерительные ленты оснащены также крючком для крепления в древесине.

Ремонтные функции

Существует несколько причин, по которым сантиметр не скручивается сам по себе:

• лента отсоединилась от пружины;
• пружина сломалась;
• пружина выпала из штифта, к которому она была прикреплена;
• ремешок сломался, что привело к поломке.

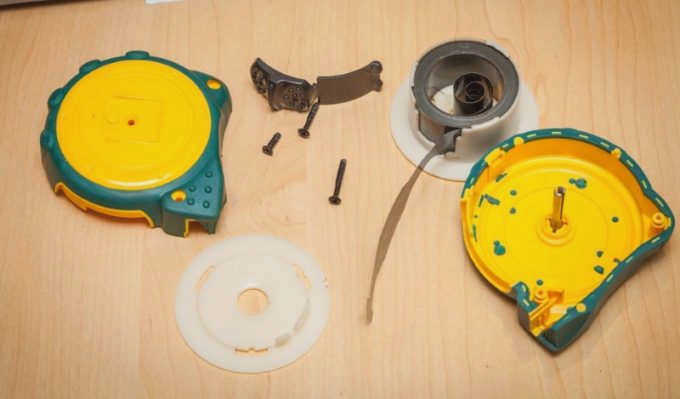

Чтобы определить причину поломки, необходимо снять корпус рулетки; это довольно просто.

1. Снимите боковую часть рулетки, открутив винты, удерживающие ее на месте, которых может быть от одного до четырех.
2. Снимите задний фиксатор.
3. Вытяните сантиметровую ленту на всю длину. Если лента не отсоединяется от пружины, осторожно снимите ее с крючка.
4. Откройте катушку, в которой находится намотанная возвратная пружина.

Если лента отсоединилась от пружины, отремонтируйте рулетку:

1. зацепите ленту на место, если она соскочила;
2. вырежьте новый фиксатор, если старый поврежден;
3. проделать новое отверстие в ленте, если старое повреждено.

Если пружина соскочила, это будет видно, как только вы откроете катушку. Чтобы снова запустить механизм перемотки, установите оправку на место. Если усик отломился, необходимо вырезать другой такой же формы. Для этого снимите спиральную пружину с катушки, стараясь не оторвать ее и не поранить руки. Из-за разной жесткости пружины для изготовления шпинделя можно использовать плоскогубцы, а пружину перед обработкой необходимо нагреть, иначе холодный металл сломается. Вырезав новый кронштейн, аккуратно верните пружину в прежнее положение, стараясь избегать трещин и изгибов.

Если пружина сломается, рулетку можно отремонтировать, если поломка произошла вблизи места крепления. Втягивающая пружина станет короче, и метровая лента не будет входить в корпус до конца, но это не повлияет на работу, и рулетка будет работать еще некоторое время.

Советы по использованию

Существует несколько простых правил, соблюдение которых гарантирует, что рулетка не выйдет из строя в течение длительного времени.

• Механизм втягивающей пружины прослужит дольше, если вы будете оберегать пружину от резких рывков при использовании рулетки на полном выдвижении.
• После измерения протрите ленту от пыли и грязи, чтобы предотвратить засорение механизма.
• Для обеспечения точности измерений фиксатор наконечника имеет небольшой люфт. Чтобы он не увеличивался, не втягивайте измерительную ленту со щелчком. Наконечник ослабнет при ударе о корпус, что приведет к неточности измерения до нескольких миллиметров, а также может привести к отсоединению крючка.
• Пластиковый корпус не выдержит сильного удара, поэтому рулетку следует беречь от падения.

Смотрите видео ниже, чтобы узнать, как отремонтировать рулетку.

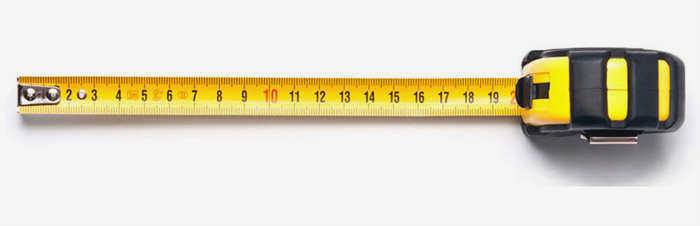

Размеры

Современные производители выпускают множество моделей измерительных рулеток различных размеров. Они указаны в специальном национальном стандарте, которому следуют производители.

Также измерительные ленты должны соответствовать ОКПД 2, который представляет собой общую классификацию продукции. В данном случае она относится к измерительным приборам. Кроме того, существуют так называемые класс точностикоторый также определен в ГОСТе.

В таблице приведены класс точности и погрешность измерительных лент разной длины.

Для бытовых целей достаточно рулетки с длиной измерения 3 метра. Этой длины достаточно для измерения различных бытовых объектов – высоты и ширины входной двери, высоты шкафов и т.д. Для более серьезных строительных работ может потребоваться рулетка Рулетка длиной 5 м, 10 м или даже 15 м.

Понятно, что длина рулетки зависит от измеряемого объекта. На больших строительных площадках и на различных промышленных предприятиях используются более серьезные измерительные приборы. Их длина может достигать 50 м.

Виды и классы

Перед покупкой рулетки важно ознакомиться с методами легализации измерительных приборов. Эти процедуры изложены в специальном законе "Государственная система обеспечения единства измерений".

Существуют также довольно специфические типы измерительных лент.

• Измерительная лента, например, измерительная лента P20UZG. Этот прибор используется для измерения уровня нефтепродуктов в резервуарах. Рулетка отличается от стандартной. Она имеет ручку с измерительным стержнем из углеродистой или нержавеющей стали и грузом, прикрепленным к концу стержня.
• Одной из самых популярных и надежных измерительных лент длиной 10 метров является градуированная лента Р10УЗК. Этот инструмент одобрен ГОСТом и может использоваться как в повседневной жизни, так и на серьезных строительных площадках.
• Аналогичной моделью, но меньшего размера, является модель Р5УЗК. Эта рулетка имеет длину лезвия 5 метров. Обычно цифра в названии указывает на максимальную длину.

Она также может быть обозначена на корпусе рулетки.

• Полезной опцией на строительной площадке является рулетка Fit 17720 длиной 20 или 30 метров. Такой длины достаточно для измерения даже крупных объектов. Изделие имеет пластиковый корпус, а измерительные лезвия изготовлены из стали. Стальное лезвие гарантирует долгий срок службы. Для удобства на корпусе прибора имеется ремешок.
• Отличный вариант для домашнего использования, это изделие от производителя Цель. Этот инструмент имеет прорезиненный корпус, который отлично лежит в руке, а размер измерительного лезвия составляет 3 м х 25 мм. Это значительно больше, чем у стандартных измерительных лент. Это обеспечивает отличную видимость шкалы.
• Существуют также измерительные ленты на клейкой основе, например, Tajima Pit. Tajima Pit. По сути, это уже не измерительная лента, а рулетка без корпуса, которая приклеивается к нужной поверхности. Длина измерительной ленты может быть совершенно разной. Как видите, в настоящее время существует широкий выбор измерительных лент.
