Из чего состоит крыша частного дома

Внимание. Часто производители кровельных материалов разрабатывают собственные системы стыковки. Основное требование к стыкам – обеспечение герметичности и теплоизоляции стыка.

Кровля дома своими руками

Более половины владельцев загородной недвижимости, бунгало и загородных домов построили дом своими руками с нуля, и, по их мнению, самой сложной частью строительства была крыша, особенно без профессиональных знаний. В этом пошаговом руководстве мы объясним, почему так важно знать все тонкости процесса перед монтажом, почему важно сделать расчеты материалов и как правильно сделать крышу дома своими руками без лишних трудностей.

Как рассчитать крышу своими руками?

После того как проект конструкции составлен, необходимо рассчитать количество материалов, необходимых для ее изготовления. Это необходимо для того, чтобы заранее знать количество пиломатериалов и заказать нужную партию у производителя.

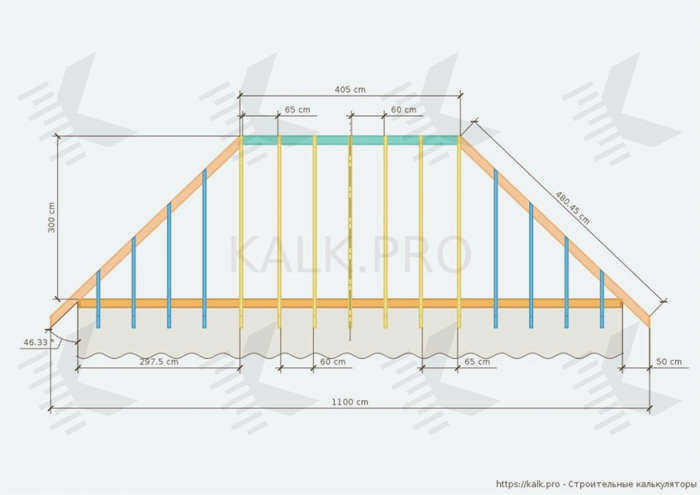

Онлайн-калькулятор кровли Онлайн-калькулятор кровли от KALK.PRO позволяет максимально точно рассчитать материалы и получить комплект чертежей и 3D-модель конструкции.

Также целесообразно рассчитать несущую способность кровли, чтобы определить сечение несущих элементов. Например, одной из самых важных деталей является стропило – для него высота и ширина бруса подбирается исходя из таких параметров, как

• кровельные материалы
• снеговая нагрузка;
• шаг сваи;
• пролет.

Однако чаще всего такими детальными расчетами пренебрегают, и выбор сечения стропил основывается на общих рекомендациях, но с небольшим перевесом, так как таблицы не учитывают специфику конкретной ситуации.

Покрытие крыши своими руками – пошаговая инструкция

После завершения всех подготовительных работ можно приступать к строительству крыши частного дома своими руками. Пошаговая последовательность действий следующая:

1. Подготовка инструментов, обработка древесины антисептиком.
2. Крепление мауэрлата к стене.
3. Сборка подстропильных балок.
4. Сборка основных элементов стропильной системы.
5. Усиление узлов опорами, толкающими опорами и соединительными стержнями.
6. Сборка контрбалок и гидроизоляция.
7. Монтаж обрешетки.
8. Монтаж черепицы.
9. Создание водосточной системы.
10. Теплоизоляция крыши и пароизоляция.

Как правильно крепить обрешетку крыши?

Монтаж любой кровельной системы начинается с установки обрешетки. Брус, уложенный по периметру стен, обеспечивает основу, которая равномерно распределяет нагрузку стропил на несущие стены. Этот каркас также "привязывает" конструкцию к дому, уменьшая негативное воздействие парусности крыши. В зависимости от типа используемого стенового материала применяются различные технологии монтажа.

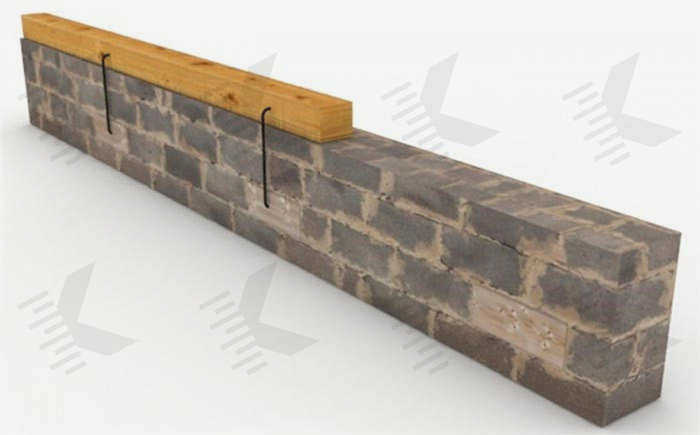

В деревянных конструкциях, например, нет необходимости в мауэрлате, а верхний ряд бревен или балок выступает в качестве мауэрлата. В конструкциях из бетонных блоков кровельное перекрытие крепится с помощью клипс, штырей или анкерных болтов..

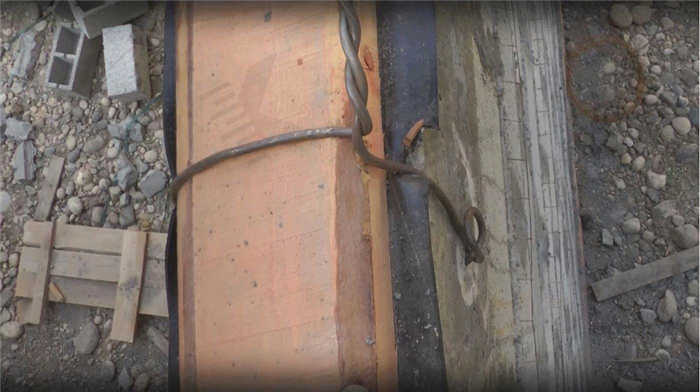

Крепление стропильной фермы металлическими скобами Кладка состоит из бруса, который должен быть установлен во внутреннюю часть кладки между 2 и 4 рядами от верхнего края. В результате одна сторона фермы крепится к колонне, а другая – непосредственно к балкам в стене.

Конструкция и характеристики крыши

Скатная крыша – это скат крыши, функция которого заключается в сборе и отводе дождевой воды и талого снега. Дом может иметь один или несколько скатов. Конструктивно здание может иметь чердачную или мансардную крышу.

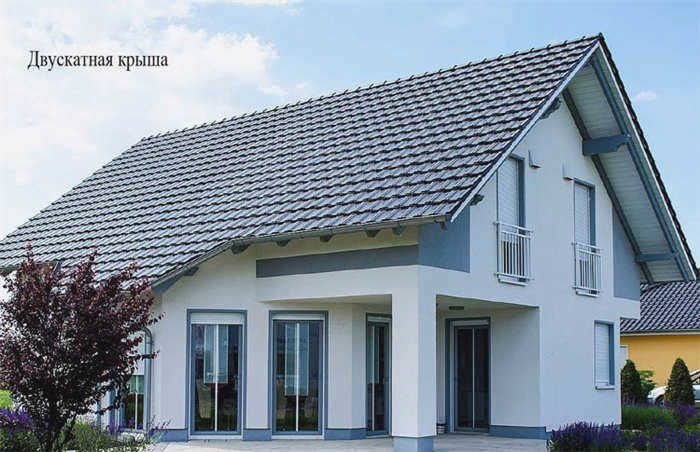

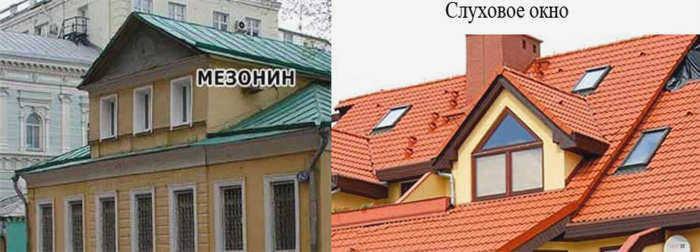

Двускатные крыши различаются по величине угла наклона от 10 до 60 градусов и наличию пристроек – мезонинов, мансард:

• Первая – с отдельной крышей над центром низкого дома.
• Вторые имеют вид отверстий для вентиляции и света на чердаке и возможность выхода на крышу.

Конструкция крыши состоит из системы несущих стропил (изготовленных из цельного дерева). Сама кровля может быть выполнена из любого материала – черепица, гонт, этернит, шифер. О преимуществах и недостатках ондулина и о том, как его укладывать на односкатную крышу, читайте здесь.

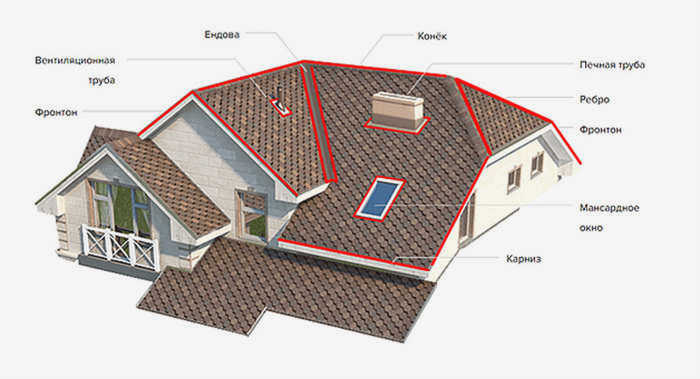

Конструкция крыши включает в себя:

• чердачные двери и люки
• фронтоны с окнами или без них;
• вентиляция;
• размещение дымоходов;
• гидроизоляцию и теплоизоляцию;
• карнизы и коньки.

Внимание! Не забывайте о молниезащитной сетке с молниеотводом и антенной.

Скат – это край, наклонная площадь крыши, а угол наклона – это мера крутизны угла, рассчитываемая в градусах, % или пропорциях. Подробную информацию об определении угла наклона и расчете площади скатной крыши можно найти здесь.

При выборе формы скатной крыши необходимо учитывать следующие факторы:

• климат региона, в котором ведется строительство – в районах с сильными ветрами рекомендуется минимизировать угол наклона крыши во избежание ее сдувания;
• погодные условия – в случае обильных осадков угол наклона увеличивают, чтобы предотвратить задержку дождя
• ширина и площадь всего здания
• количество этажей – чем выше здание, тем прочнее должна быть конструкция крыши;
• материалы, используемые для покрытия крыши

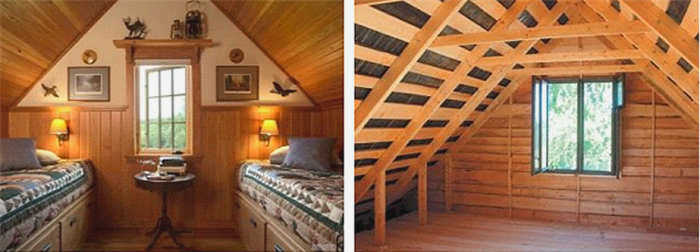

• назначение чердачного помещения – будет использоваться в качестве жилой комнаты или для хозяйственных нужд.

Виды строительства

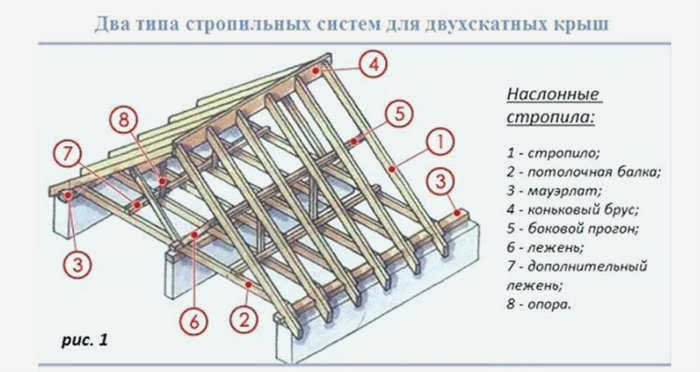

Стропила крыши могут быть как ферменными, так и приставными.

• Приставные стропилаИх нижняя часть (пятка) прочно опирается на конек крыши или мезонин. Верхняя часть опирается на соседние элементы (подкос) или на балку под коньком (без подкоса).

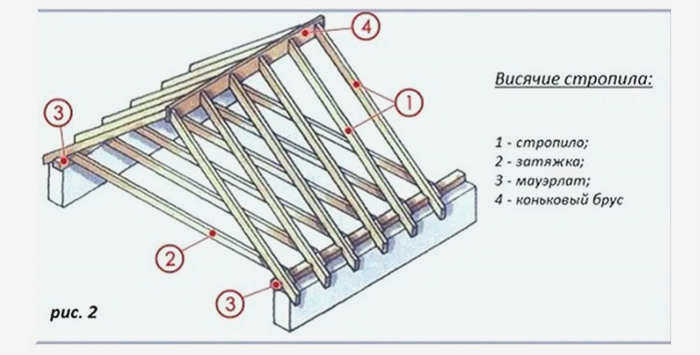

• Висячие стропила Верхняя часть стропил опирается друг на друга, а нижняя часть крепится на сухожилие, которое соединяет нижние части пяток соседних стропил и воспринимает напряжения. Этот треугольный элемент называется фермой.

Готовая конструкция делится на несущие и сдвигающие элементы (каковы основные элементы скатной крыши?).

Несущие элементы

Несущие элементы конструкции несут основную нагрузку, вес всей крыши, и передают ее на стены здания. В скатной крыше они состоят из системы стропил (стропила и другие элементы). Соединяясь вместе, они образуют ферму.

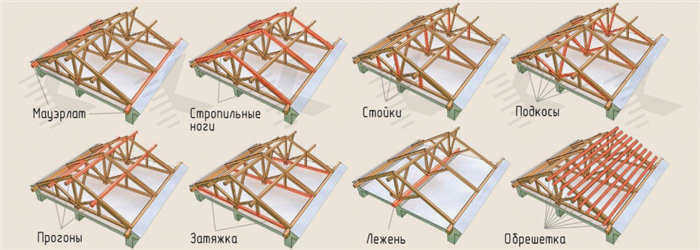

Несущие элементы каркаса выглядят следующим образом:

• Стропила – Они поддерживают всю крышу, при этом верхний угол соединяется с противоположным стропилом, а нижний угол опирается на каркас крыши. Висячие стропила обращены друг к другу или к коньковой обрешетке вверху и обрешетке внизу, а седельные стропила спроектированы так, что они обращены друг к другу в центральной и конечной точках.

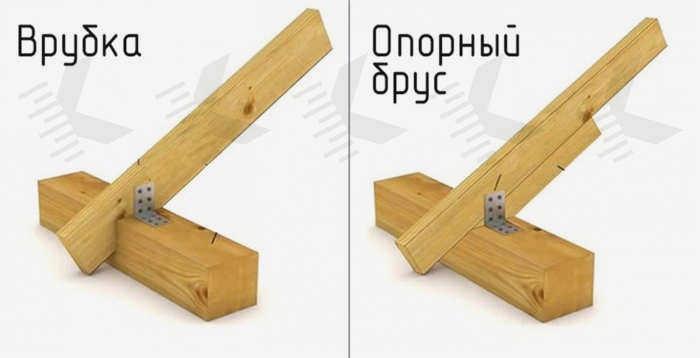

• Мауэрлат – Брус укладывается по периметру всей стены (стропила опираются на ее нижнюю часть), распределяя давление от стропил на стену.

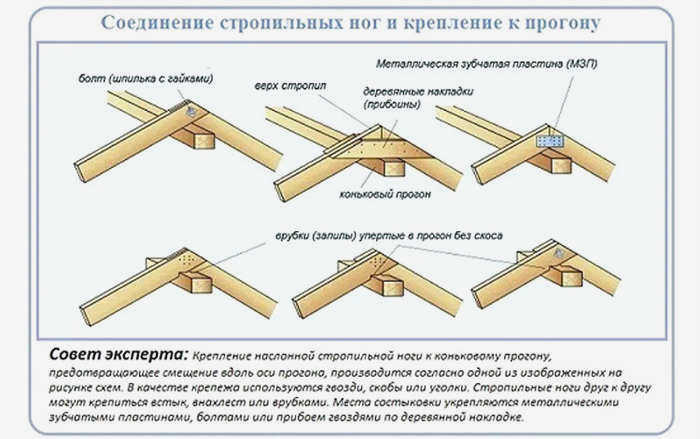

• Коньковый брус – Верхнее ребро (горизонтальное) крыши, соединяет стропильные фермы.
• Подпорка – Дерево, поддерживающее и ослабляющее давление на стропила, образует стены мансарды.
• Перемычка – Стойка в центре под коньком и стойка под углом.

Сечения и чертежи крыши

Чтобы лучше понять конструкцию крыши, полезно рассмотреть различные типы крыш в поперечных сечениях. В данном случае скатные и плоские крыши существенно отличаются по своей внутренней конструкции.

Плоские крыши

Плоские крыши в последние годы становятся все более популярными среди владельцев зданий. Отсутствие каркасных стропил и заметное уменьшение площади крыши приносят значительные экономические выгоды. Они делятся на два типа крыш – те, которые не могут поддерживаться (традиционная кровля), и те, которые могут поддерживаться (инверсионная кровля).

Они подразделяются на следующие категории:

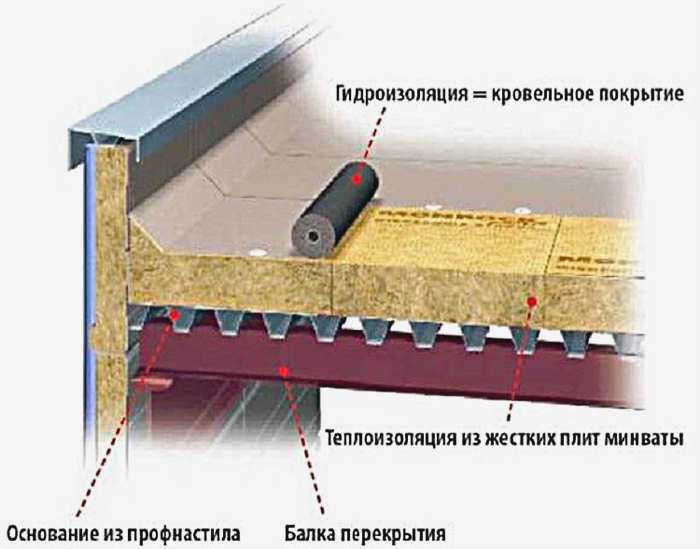

• Традиционные. В невентилируемых крышах изоляция размещается на конструкции перекрытия (в данном примере на балках с профилированным листом) и под финишным покрытием крыши. План обычной крыши:

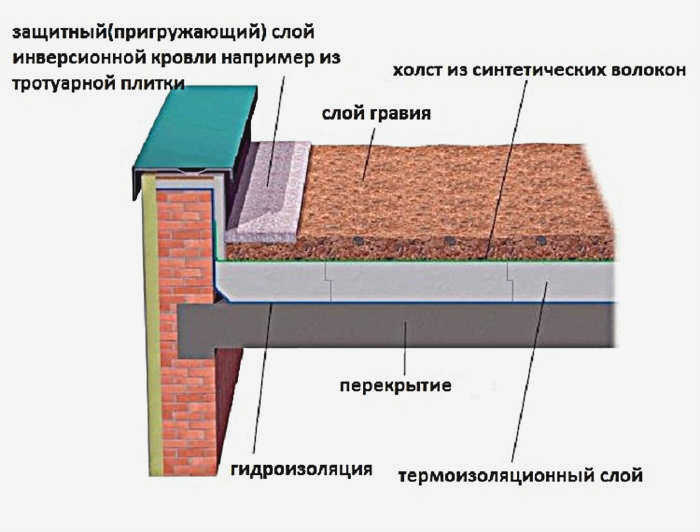

• Инвертированная. Инверсионные плоские крыши предназначены для различных эксплуатационных нагрузок, от нескольких жильцов до автостоянок, бассейнов и спортивных сооружений. Особенностью инверсионной кровли является то, что изоляция (теплоизоляционный слой, включая гравий) укладывается под твердое покрытие в виде асфальта, тротуарной плитки или другого прочного, износостойкого материала. Схема инверсионной крыши:

Для обоих типов плоских крыш характерно наличие чердака по периметру. Это важно для безопасности людей и предотвращения случайного падения предметов с крыши. Более подробную информацию о плоских крышах можно найти здесь.

Важно. Плоская крыша имеет небольшой уклон. Уклон совсем небольшой и составляет от 2 до 10 градусов. Этого достаточно для отвода дождевой воды и таяния снега.

Строительные компоненты

Любая крыша состоит из ряда элементов, которые выполняют определенные функции. У крыш есть один общий элемент – обрешетка крыши. Такие элементы, как теплоизоляция, пароизоляция и теплоизоляция, присутствуют в плоских крышах и утепленных скатных крышах. Также присутствуют водосточные желоба, карнизы для капель, снегозадержатели, защита дымоходов и напорная вентиляция.

Плоские крыши опираются на железобетонную подконструкцию или балочную конструкцию. Плоскую крышу на деревянных балках можно посмотреть здесь. Стропила скатных крыш содержат общие для всех крыш элементы, а также индивидуальные детали.

• Мауэрлат. Опорный каркас стропил – это деревянные балки, уложенные на стены по периметру дома.
• Стропила. Стропила являются основными несущими элементами скатных крыш.
• Конёк. Коньковая обрешетка – это деревянный брус, который охватывает верхние концы стропил.
• Конёк. Это то же самое, что и конёк крыши, только укладывается на центральную внутреннюю стену. Она поддерживает стойки, на которых держится коньковое покрытие.
• Прогоны, вставки, толкающие опоры .. Эти элементы играют важную роль в усилении стропильной рамы.
• Подкосы .. Sprengwerk в переводе с немецкого означает несущая балка. Это пространство между соседними балками мауэролата, выполняющее одновременно роль опорных стоек для стропильных ферм шатровой крыши.
• Обшивка. Обшивочные доски вместе с контррешетками образуют деревянную решетчатую конструкцию из перекрещивающихся реек, которая прижимает мембранную гидроизоляцию к стропилам сверху.
• Карнизные свесы. Карнизный свес образуется на свесе крыши. Он опирается на лицевую доску – ветровую доску – которая закрывает концы нижних концов стропил или маревых стропил (поднятые концы стропил).
• Лобовая доска. Это вогнутые стыки скатов скатной крыши. Они могут быть открытыми, в виде двойного водостока, закрытыми водостоками и черепицей.
• Фронтон. В конструкциях двускатных, полускатных и ломаных крыш фронтонные стены являются завершением стен по бокам кровельной системы.

Подготовительные работы

Рекомендуется выбирать основание, которое должно быть прочным, легким, устойчивым к влаге и перепадам температур. Для этой цели лучше всего подходит древесина хвойных пород с влажностью до 20%, без трещин, крупных сучков и других дефектов. Подготовленные бревна следует покрыть огнестойким раствором. Для предотвращения грибковых заболеваний, гниения или поражения грызунами древесину следует обработать антисептиком.

Этапы строительства

Строительство кровельной конструкции предполагает поэтапное возведение ее элементов. Для того чтобы понять, как правильно построить крышу на частном доме, процесс строительства следует разделить на несколько основных этапов:

• Укладка армированной полосы. Бетонный раствор заливается в подготовленную опалубку, по периметру стены и по всей ее ширине. Когда раствор затвердеет, в него вбиваются железные штыри, на которые затем устанавливается мауэрлат. Процесс установки опалубки, заливки бетона и его твердения занимает от пяти до семи дней, в зависимости от размеров здания. Если здание выполнено из дерева, то нет необходимости устанавливать усиленную хорду.

• Размещение и крепление мауэрлатной фермы. Полоса мауэрлата устанавливается через отверстия для дюбелей в усиленной ферме. Если металлические стойки не были установлены ранее, закрепите мауэрлат на стенах с помощью крепежных скоб с интервалом не более 1,0 метра. Укладка фермы производится по всей длине армирующей полосы и занимает не более 1-2 дней.
• Монтаж стропильной системы. Работы начинаются с установки стропил на фронтальные стены. Затем устанавливаются стропила и опорные колонны, на которых закрепляется коньковый брус. Далее устанавливаются внутренние стропила в соответствии с проектом. Они крепятся к коньковой балке вверху и к мауэрлату с помощью гвоздей или без них внизу. Это самая трудоемкая часть работы, которая может занять от трех до пяти дней.
• Монтаж тепло- и гидроизоляции. Работы выполняются в соответствии со схемой монтажа кровли, в которой компоненты устанавливаются в следующем порядке, начиная изнутри:
• внутренняя облицовка;
• обрешетка
• пароизоляционный слой
• теплоизоляционное заполнение;
• гидроизоляционный слой;
• обрешётка;
• контр обрешетка.
