Офсетные и прямофокусные спутниковые антенны: разница и настройка
Спутниковое телевидение
Автор Revenger Время чтения 9 мин Обновлено 6 июля, 2021 г.
Спутниковая антенна имеет множество преимуществ перед другими антеннами в плане качества звука и изображения.

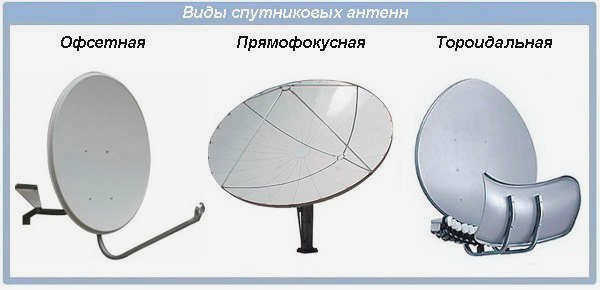

Спутниковые антенны делятся на офсетные и прямолинейные (тороидальные антенны очень редко используются в абонентском спутниковом телевидении), каждая из которых имеет свои преимущества и недостатки. В этой статье описаны различия, установка и эксплуатация этих типов антенн.
Что такое офсетные и прямофокусные спутниковые антенны?
Антенны с зеркальным полем делятся на офсетные и прямофокусные. Обе они относятся к зеркальной параболической антенне, но имеют существенные различия. Офсетная антенна обслуживается не так интенсивно, как другая антенна.

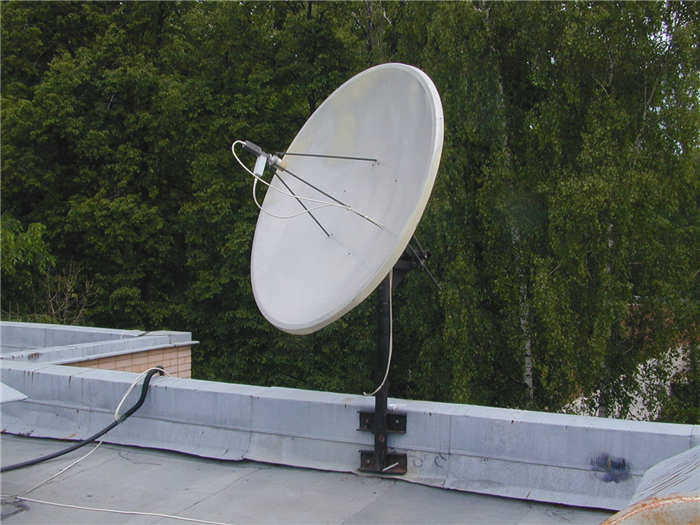

Существует еще одно название для простофокусных антенн – осесимметричные, поскольку их симметрия выстроена вокруг одной оси.
Их зеркало представляет собой вращающийся параболоид, форма круговая, а конструкция способствует совпадению геометрической оси с электрической. На этой же оси находится конвертер, прикрепленный к краю рефлектора специальными стропами.

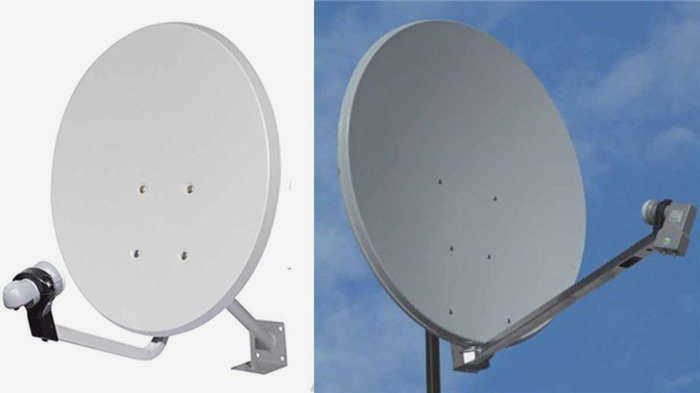

Офсетная антенна как бы вырезана из параболы. Параболоид обычно пересекается с цилиндром. Их оси всегда проходят параллельно друг другу. Зеркало такой антенны эллиптическое, а электрическая ось наклонена под определенным углом от геометрической оси.
Обе антенны имеют свои преимущества и недостатки. Прямофокусная антенна позволяет более эффективно использовать площадь зеркала. Антенна со смещенным фокусом имеет несколько иную структуру.
Чтобы получить эффективную площадь, физическую площадь необходимо умножить на косинус угла между двумя осями, электрической и геометрической.
Однако в прямофокусной антенне большая часть площади поверхности покрыта конвертером и сопутствующим креплением, чего нельзя сказать о любом другом типе антенн. Поэтому прямофокусные антенны, как правило, имеют довольно большие размеры.
Осесимметричная антенна, поднятая на определенный положительный угол, собирает осадки.
С другой стороны, офсетные антенны устанавливаются почти вертикально или даже наклонены вниз и не собирают осадки. Однако, поскольку LNB обращен вверх, его необходимо герметизировать, чтобы предотвратить попадание воды внутрь.

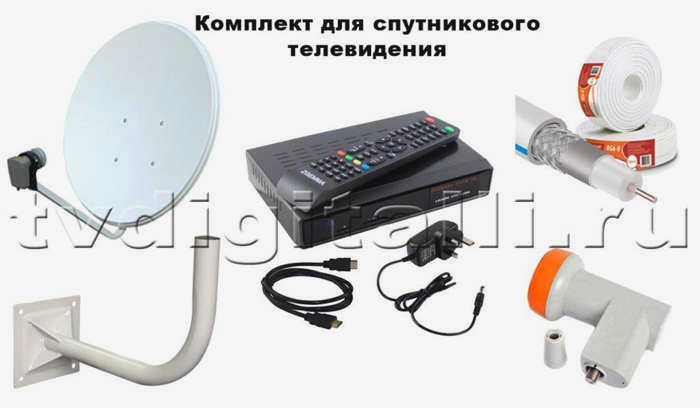

Что входит в спутниковый комплект
Базовый комплект спутникового телевидения, или любая элементарная спутниковая система, состоит из таких компонентов, как:
- Антенна;
- Кронштейн;
- LNB;
- тюнер;
- коаксиальный кабель и элементы крепления.
Этот комплект – необходимый минимум для приема сигналов спутникового телевидения. Каждый из этих элементов отвечает за то, чтобы изображение и звук были четкими и надлежащего качества.
Бесплатные каналы транслируются на разных спутниках. Бывает и так, что скремблированный (платный) канал с одного спутника также транслируется на другом, но как free-to-air или free-to-air. Поэтому при выборе оборудования для приема спутникового телевидения необходимо учитывать возможность приема сигнала с нескольких спутников. Но и это еще не все. Индивидуальный комплект оборудования создается также на основе следующих требований:
- сколько телевизоров в доме и сколько их может быть через определенное время?
- сколько зрителей?
- что они смотрят?
В целом встречаются следующие разновидности комплектов:
- Хитовый комплект, очень популярный у телезрителей – одна антенна среднего диаметра, три конвертера, один четырехпортовый DiSEqC-коммутатор, один декодер;
- Две антенны, четыре конвертера, один четырехпортовый DiSEqC и один декодер – комбинация для приема с четырех спутников;
- Две антенны, шесть головок, один 6-8 портовый коммутатор, один декодер – для приема программ с шести спутников;
- Практически все спутниковое покрытие – в комплекте одна спутниковая антенна с мотором, один конвертер и один декодер.
Оборудование и его функции
Правильно спланированная установка – правильное оборудование для приема спутникового телевидения – позволяет принимать спутниковый сигнал без помех и пикселизации, которые иногда возникают при просмотре спутникового телевидения.
Спутниковая антенна
Спутниковая антенна – это первый элемент установки, от которого зависит качество передаваемого ею телевизионного изображения. Размер, фокус и форма отражателя тарелки должны быть выбраны правильно, чтобы обеспечить оптимальную производительность.
Маленькие антенны используются в местах с ограниченным пространством, но имеют низкий коэффициент усиления и мощность сигнала. Более крупные антенны гарантируют стабильный и сильный сигнал. Для домашнего использования подходят антенны размером от 60 до 120 см (в зависимости от количества приемников, разделения сигнала и затухания).
Материал, из которого изготовлена антенна, обычно не влияет на качество сигнала. Антенны из алюминия более устойчивы к ржавчине, чем стальные антенны, а также намного легче их. Особым типом антенн являются антенны из эпоксидного стекловолокна (ламината), которые обладают высокой устойчивостью к атмосферным воздействиям, коррозии и механическим деформациям.
Некоторые антенны имеют дополнительный модуль, отвечающий за обогрев зеркала антенны, в качестве дополнительной меры безопасности в случае, если на антенне много снега или льда (специальное оборудование). Приобретая такую антенну в составе комплекта спутникового телевидения, поинтересуйтесь, есть ли в ней встроенный регулятор, предотвращающий постоянный нагрев антенны, даже если в этом нет необходимости. В этом случае антенна должна быть оснащена специальным термостатом, отвечающим за ее правильную работу.
В готовых монтажных комплектах, которые предлагают поставщики, вы можете рассчитывать на антенну с одинарным или двойным конвертером. Что это означает? Первый позволяет принимать спутниковое телевидение только на один декодер. Второй тип – это конвертер с двойным выходом. К нему можно подключить два ресивера без записывающих устройств или один ресивер с диском (в этом случае вы можете смотреть один канал и записывать другой).
Как работает спутниковая антенна
Спутниковая антенна используется для приема телевизионных сигналов с космического спутника. Параметры антенны и ее конвертера во многом определяют качество изображения и звука, получаемых от спутникового декодера на экране телевизора. Давайте рассмотрим, как они работают.
Работа спутниковой антенны
Уровень сигнала, принимаемого со спутника на земле, очень низок по сравнению с его исходным уровнем: затухание составляет порядка 200 дБ. Это и понятно: расстояние, отделяющее Землю от спутника, составляет около 36 000 км. Получение сигнала такой силы для просмотра программ возможно только при условии его максимальной концентрации. Именно эту функцию выполняет приемник спутниковых волн, который представляет собой изогнутую поверхность, обычно называемую антенной.

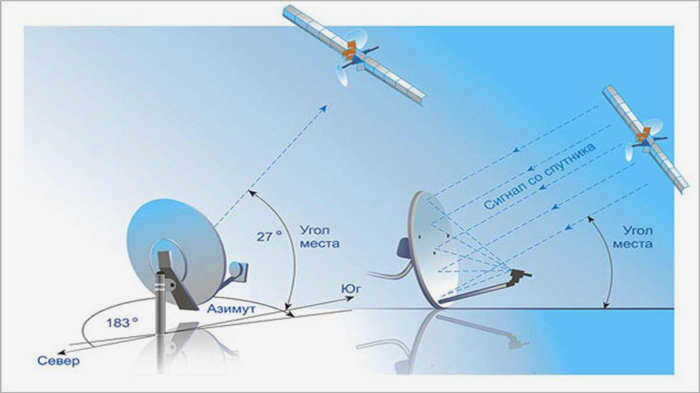

Волны, посылаемые спутником на Землю, отражаются от внутренней поверхности антенны, согласно законам оптики, и концентрируются в точке, называемой фокусом. Именно здесь находится приемная головка конвертера – устройства, преобразующего высокочастотные колебания в кабельный сигнал.
Какие бывают спутниковые антенны
С момента открытия спутниковой связи было разработано множество разновидностей волновых приемников для приема и передачи сигналов. Каждый тип нашел свое наземное применение в зависимости от назначения системы спутниковой связи:
- сотовая связь;
- спутниковая телефония и вещание;
- навигация с помощью орбитальной связи;
- интернет;
- метеорология;
- связь с космическими аппаратами;
- телевидение.
Обычные телезрители больше знакомы с устройствами зеркального (офсетного) типа. Это самое известное семейство спутниковых антенн, продающихся в магазинах. Они различаются по форме отражателя, имеют разный диаметр, разное соотношение площадей и принимают сигнал в разных диапазонах.

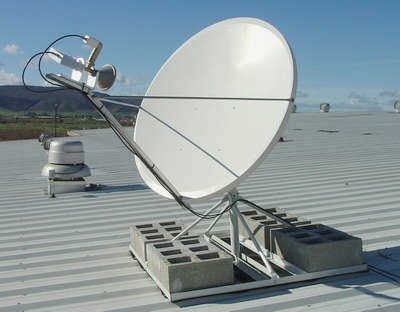

Офсет
Офсетная спутниковая антенна
Эта спутниковая антенна имеет отражающую чашу в форме эллипса. Радиоволны от спутников, отражающиеся от рабочего зеркала, концентрируются не в геометрическом центре фигуры, а в ее нижнем фокусе. Антенна с нижним фокусом не требует большого угла возвышения. Такая конструкция зеркала в офсетных спутниковых антеннах обеспечивает более устойчивый прием, так как преобразователь сигнала не отбрасывает тень на поверхность навеса и не создает помех.
Вам может быть интересно: Трехцветное спутниковое телевидение
StraightFocus

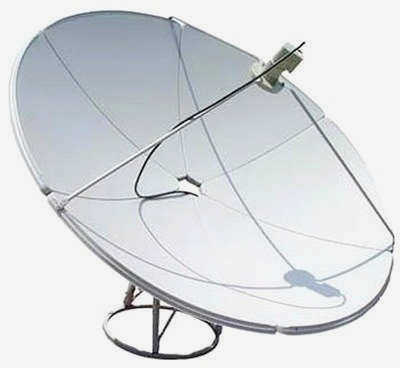

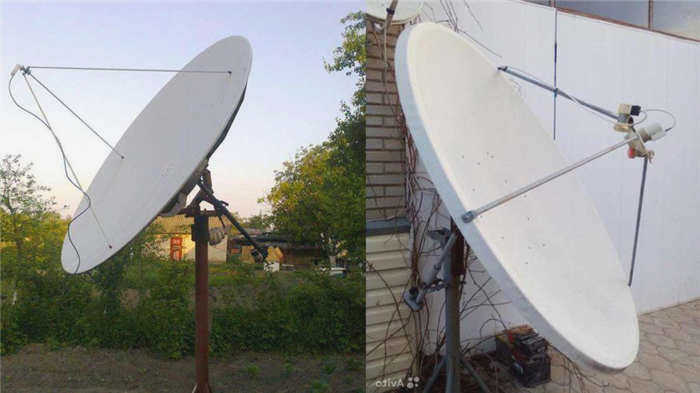

Спутниковая антенна StraightFocus
Данный тип волнового приемника имеет рабочую зеркальную поверхность в форме уплощенного параболоида. Такая симметричная геометрия отражателя обеспечивает хороший прием радиоволн, достигающих его поверхности, и максимальное перенаправление на передатчик. Он устанавливается на кронштейнах непосредственно над центральной точкой антенны.
Настройка спутниковой антенны на 3 спутника Amos, Astra, Sirius Hotbird
Установка спутникового телевидения с трех спутников позволит вам смотреть множество бесплатных русскоязычных каналов (более 90) и огромное количество зарубежных каналов (более 2 000). Аксессуары стандартные:
- спутниковая антенна,
- три конвертера для Ku-диапазона;
- два пластиковых крепления для боковых конвертеров;
- мачты или кронштейны для антенн;
- компьютер DiSEqC (DiSeca) для конвертеров;
- разъемы F-типа;
- коаксиальные кабели 75 Ом.
Astra
Используйте спутниковый тюнер (ресивер), например, Openbox X800. В меню тюнера откройте "установка антенны" и установите частоту для спутника Astra, который будет центром нашего трехспутникового соединения:
- H – горизонтальная поляризация;
- V – вертикальная поляризация;
- положение – 4,80 в.д;
- частота – 11,766 ГГц;
- символьная скорость (S/R) – 27500;
- коррекция ошибок (FEC) – ¾.

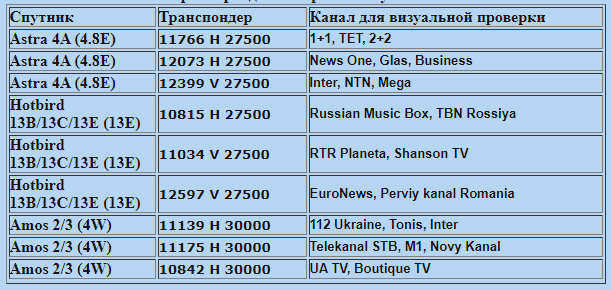

Антенна должна быть направлена на местоположение спутника. Для этого убедитесь, что антенна направлена на нужный спутник. Чтобы проверить это, введите транспондеры, указанные в таблице, и включите любой канал. Если в результате такого сканирования не появится ни одного канала, значит, антенна настроена неправильно и ее необходимо настроить заново.
Amos

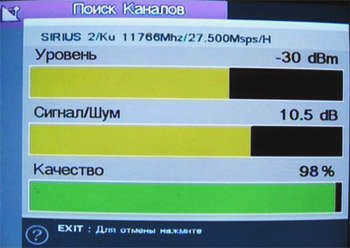

Настройка спутников Hotbird и Amos включает в себя определение правильного положения LNB по отношению к центральному конвертеру. Для этого перемещайте его по горизонтали и вертикали, пока не найдете приемлемый уровень сигнала.
Подсказки и советы
Выберите место для установки антенны – оно должно обеспечивать вид на небо в направлении юга. Проверьте, пользуется ли кто-нибудь из ваших соседей спутниковым телевидением. Если да, направьте антенну в ту же сторону, что и они. Антенна должна быть направлена на спутник Eutelsat 36B и/или Express-AMU1.

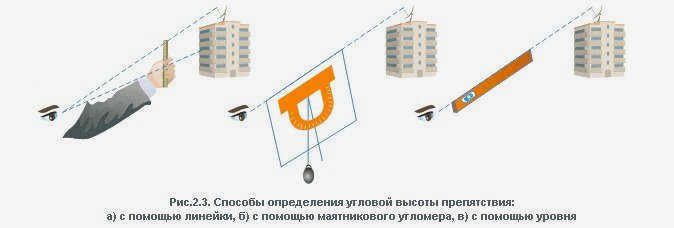

Важно, чтобы на пути от антенны к спутнику не было препятствий, блокирующих сигнал (провода, деревья, здания).
Процедура установки спутниковой антенны будет проще, если вы:
- возьмете второго человека в качестве помощника.
- место установки находится в шаговой доступности;
- помещение является вашей собственностью или у вас есть разрешение управляющего зданием на установку антенной системы;
- расстояние от антенны до декодера небольшое (менее 30 м) и на пути нет большого количества препятствий, таких как стены или окна.
