Из чего состоят строительные леса

Чтобы обеспечить безопасность рабочих, строительные леса должны быть правильно собраны. Сборка всех типов строительных лесов делится на следующие этапы:

Содержание

Виды строительных лесов и их характеристики.

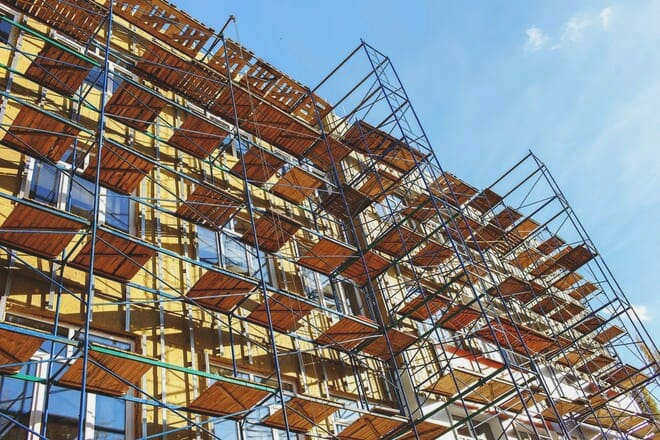

Строительные леса – это необходимая конструкция для любых фасадных работ, которые проводятся на высоте более 1,5 метров. Это оборудование позволяет получить доступ к любой части строительной площадки, а также транспортировать наверх строительные материалы и оборудование.

Название "строительные леса" происходит от того, что в прошлом такие конструкции изготавливались исключительно из дерева. Сегодня в продаже имеются как деревянные, так и металлические. В отличие от туристических вышек, они устанавливаются стационарно. Это означает, что их нельзя быстро разобрать и переместить. По этой причине строительные леса устанавливаются сразу вдоль всего фасада здания.

Виды строительных лесов

В зависимости от вида работ и их технических особенностей используются различные типы строительных лесов. Строительные леса можно разделить на различные категории по следующим признакам

материал (деревянные, металлические)
типу установки (приставные, подвесные)
типу соединения (модульные, рамные).

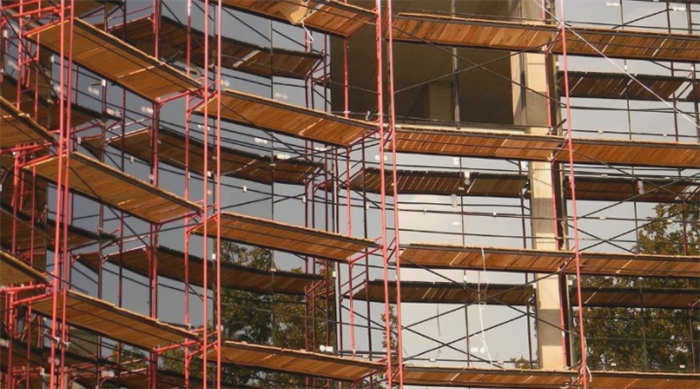

Рамные леса

Рамные леса – это тип, в котором детали соединены без резьбы диагональными и горизонтальными балками. Для того чтобы балки случайно не разъединились, в качестве фиксаторов используются стяжки.

Их преимущество в том, что они практически не имеют крепежных элементов, поэтому их можно быстро собирать и разбирать без инструментов. Сборка занимает минимум времени и может выполняться несколькими рабочими. Единственным недостатком является то, что их максимальная высота ограничена 60 метрами.

Рамы могут быть следующих типов:

Штыревые. Особенность – они собираются из горизонтальных трубок, которые вставляются узкой частью в широкую. Устойчивость обеспечивается благодаря тому, что нижний конец опоры опирается на специальные башмаки. Устойчивость обеспечивается диагональными стойками. Рекомендуемая высота до 40 метров.
С флагом. Отличие заключается в креплении крестовины флага и диагональных раскосов. Обычно поставляется с опорами и лестницами для перемещения между секциями. Максимальная нагрузка – до 200 кг на квадратный метр. Преимуществом флажковых является скорость и простота монтажа.
Вишневые строительные леса. В этом типе конструкции вертикальные опорные стойки соединены между собой только горизонтальными балками. Диагональные стойки практически отсутствуют. Облицовка укладывается непосредственно на каркас. Рекомендуемая высота установки – до 20 метров. Максимальная нагрузка – 250 кг на м².
Башенные вышки. Это мобильный тип. Собранная конструкция высотой от 2 до 21 метра, которую можно быстро перемещать с помощью колес. Это оптимальное решение для краткосрочных работ. Башни можно использовать как в помещении, так и на открытом воздухе.

Размеры и вес

Конструкция состоит из секций труб, готовых к использованию и соединенных между собой. Каркасные конструкции не очень тяжелые, так как состоят из небольшого количества металла.

Они отличаются тем, что имеют разную монтажную высоту. Первые две, LRSP-30 и LRSP-40, имеют одинаковые размеры. У LRSP-60 диаметр рамы составляет 42 мм. Все остальные одинаковы: высота секций – 2 м, длина – 2-3 м, ширина – 1 м.

Нетрудно изменить компоновку системы в соответствии с вашими потребностями и поменять местами секции, которые отличаются по весу.

Чтобы рассчитать вес конструкции, необходимо знать

тип строительных лесов;
общую площадь поверхности стены;
количество уровней, доступных для работы;
из какого материала изготовлены сами леса.

Рамные леса классифицируются в зависимости от комплектации, доступной для каждой модели.

Тип рамы: Сквозной (основной), с лестницей (в виде вставок через определенные интервалы).
Тип соединения: Горизонтальное и диагональное. Диагональные рамы используются чаще, придавая изделию прочность и надежность.
Доски для настила. В основном используются сосновые или еловые доски, имеющие ровную структуру и обработанные влагостойкой пропиткой.

ЛРСП – 30

Для работы на высоте 30 метров. Изготовлена из труб диаметром 42 мм.

Конструкция устойчива благодаря тому, что крепится к поверхности стены, поэтому может использоваться для кладки.

Технические характеристики:

Грузоподъемность 200 кг;
Вес -2,8 тонны.

LRSP – 40

Высококачественные строительные леса, используемые для различных видов работ. Высота – 40 м. Прочные. Легко монтируются.

Технические параметры:

нагрузка – 200 кг;
вес – 35005245 кг.

LRSP – 60

Используются для облицовки и различных работ при отделке зданий. Имеют небольшой вес и просты в монтаже.

Технические характеристики:

нагрузка одинаковая – 200 кг;
Вес с обшивкой на 2-х уровнях – 5,245 т;
Вес без обшивки – 3,5 т.

LRSF – 100.

Подходят для облицовки и ремонта зданий высотой не более 100 м. Имеют толстую тканевую стенку, размеры трубы – 48 х 3 мм.

Технические характеристики:

нагрузка на настил – 200, 600 кг;
вес – 33,00 кг.

LRSS – 200.

Самые популярные, легкие. Отличаются быстрой сборкой. Используется небольшое количество мелких деталей. Максимальная высота – 20-40 м.

Технические данные:

нагрузка на настил – 200 кг;
вес – 2,5 кг.

LRSP – 300

Новый тип строительных лесов, пришедший на смену LRSP-200. Конструкция имеет длительный срок службы.

Надежная, легкая конструкция благодаря жестким опорам мачты. Высота установки – 60 м.

Технические характеристики:

Схемы сборки лесов

Строительные леса делятся на несколько типов. Они отличаются по своей конструкции. Каждый вариант может быть установлен самостоятельно. Монтаж всегда состоит из нескольких этапов, ни один из которых нельзя пропускать. Рассмотрим, как можно возвести различные типы конструкций своими руками.

Штыревые

Штыревые строительные леса часто устанавливают для проведения строительных работ. Давайте рассмотрим пошаговую инструкцию, как правильно это сделать.

Прежде всего, мастеру придется как можно тщательнее подготовить участок, на котором потом будет стоять конструкция. Земля должна быть выровнена и хорошо утрамбована. Затем можно устанавливать фундаментные столбы. Установите их как можно ближе к фасаду здания, над которым будут работать строители.
После того как столбы будут подготовлены и установлены, к ним нужно будет прочно прикрепить первые 4 столба будущего строения. Убедитесь, что опоры имеют одинаковый тип и размеры.
Следующий шаг – установка еще одной пары стоек. Подрядчик должен будет обогнуть конструкцию, двигаясь по периметру здания с помощью ригелей. Первая и последняя пара стоек должны быть соединены вместе.
Затем нужно будет установить леса на нужную высоту. По мере продвижения работ мастеру нужно будет не забывать соединять новые стойки со стойками на нижнем уровне. Их необходимо соединить с помощью ригелей. Когда конструкция достигнет нужной высоты, можно установить лестницы и перила и уложить доски настила. Крепление лесов к стене должно быть надежным и прочным.

Рамные леса

Рамные леса также можно установить самостоятельно. Эти конструкции наиболее просты в сборке. Они особенно популярны среди строителей, поскольку не требуют специальных знаний или дорогостоящих профессиональных инструментов.

Полезные советы

Вот несколько советов по монтажу строительных лесов.

При возведении конструкций высотой более 5 м необходимо крепить элементы к поверхности стены здания.
Строительные леса могут быть изготовлены не только из дерева. Подходят и металлические элементы. Часто подмости изготавливают из перфорированного стального листа.
Если леса будут изготовлены из дерева и различные части будут скреплены гвоздями, рекомендуется заранее просверлить все отверстия. Это предотвратит растрескивание досок.
Если нужна мобильная конструкция, ее можно сделать на колесах, не забывая о правилах безопасности.
Самодельные металлические леса не обязательно разбирать по окончании работ – их можно взять напрокат.

Быстрая сборка лесов описана ниже.

Двухрядные леса из труб

Это большая группа строительных лесов, в основе которых лежат вертикальные трубчатые элементы, а также горизонтальные и диагональные. Остальное состоит из различных вариаций. Например, если к стояку на определенном расстоянии друг от друга приварены круглые фланцы с клиновыми отверстиями, то получаются клиновые леса. А если в качестве соединения используется чашечный замок, система получает такое же название. Трубчато-стоечные леса, с другой стороны, представляют собой конструкцию, вертикальные и горизонтальные элементы которой соединены соответствующими хомутами.

Однако все вышеперечисленные типы характеризуются простотой хранения (детали не занимают много места после демонтажа), взаимозаменяемостью основных компонентов и гораздо более широким спектром применения по сравнению с рамными лесами. Многие трубчатые системы чрезвычайно гибки в сборке и могут иметь любую конфигурацию, в том числе и сложную.

Подвесные леса

Они используются, когда применение мачтовых лесов невозможно или нецелесообразно. Например, если работы ведутся на вершине здания, если грунт ненадежен и не может быть укреплен, или если работы ведутся на оживленной улице, которую невозможно оцепить.

Существует несколько типов подвесных лесов: струнные и консольные (стальные или деревянные).

Консольные подвесные леса

Специальная платформа устанавливается на определенной высоте и опирается на консоли, прикрепленные к фасаду.

Струнные леса

Они тоже имеют опорные консоли, которые обычно устанавливаются на горизонтальной поверхности (пролет моста, крыша и т.д.). Затем к этим консолям в два ряда крепятся стрингеры. Как правило, эти стальные тросы снабжены проушинами через каждые полметра для горизонтальных стрингеров. Последние, в свою очередь, опираются на деревянные настилы – террасы.
