Избавление от обратной тяги в дымоходе

Проблема отсутствия или недостаточной тяги в дымоходе является критической для эффективного функционирования системы отопления, особенно в частных домах с автономными системами. Обратная тяга, вызванная разницей плотности холодного и теплого воздуха, может привести к перевернутой конструкции и затруднению горения. Причинами отсутствия тяги могут быть как ошибка при проектировании, так и внешние факторы. В данном тексте мы рассмотрим способы избавления от обратной тяги в дымоходе для эффективной эксплуатации котельных приборов и других систем отопления.

В частных домах системы отопления являются автономными, а котельные приборы требуют наличия дымоходов. Кухни, камины и дровяные котлы не могут нормально функционировать без хорошей тяги дымохода. Отсутствие тяги в дымоходе может быть вызвано различными причинами:

Ошибка в расчетах при проектировании;
внешние факторы, внешняя температура выше внутренней, высокая влажность и т.д;
неправильная конструкция выступа дымовой трубы;
накопление сажи или разрушение кирпича;
Конструкция выхлопной системы.

Существует множество решений для устранения эффекта обратной тяги. Однако первым шагом является выявление причины сквозняка в спине.

Содержание

Как проверить наличие обратной тяги

Многие жители частных домов, впервые приступающие к индивидуальному отоплению, не имеют представления о том, как проверить тягу дымохода газовых котлов и твердотопливных источников тепла. Конечно, чтобы правильно проверить тягу в дымоходе, необходимо использовать прибор под названием анемометр или вызвать специалистов, но эти методы предполагают определенные финансовые затраты, поэтому проще будет определить тягу самостоятельно. Существует несколько способов его определения:

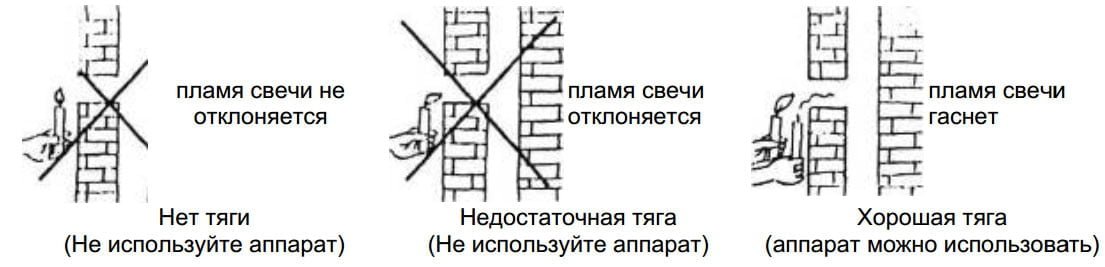

используя свечу или спичку. Держите зажженную свечу или спичку возле очага в печке. Направление пламени указывает на движение воздуха; если вытяжка работает правильно, пламя втягивается в очаг, но если пламя не мерцает или отклоняется в сторону комнаты, это признак отсутствия тяги;
дым. Если тяги нет, дым вдувается в помещение при открытой заслонке топки;
цвет пламени. При сильной тяге цвет пламени бело-желтый, при нормальной тяге – золотистый, а при обратной тяге – красноватый;
с помощью зеркала, которое запотевает, когда вы приближаетесь к плите;
с помощью анемометра. Самая надежная проверка тяги в дымоходе. Показания прибора должны составлять от 10 до 20 Па, при более низких значениях необходимо принять срочные меры.

После проверки дымохода нет необходимости спешить с его демонтажем. В теплое время года кухонные плиты обычно не топят, и при длительном перерыве холодный воздух и влага скапливаются в дымоходе, вызывая эффект обратной тяги в дымоходе. Поэтому, прежде чем зажечь плиту, сожгите несколько листков бумаги, чтобы небольшое количество теплого воздуха прошло через дымоходы и вытеснило холод. Если тяга в дымоходе заранее хорошая, то проблем с отоплением в дальнейшем не возникнет.

Как создать сквозняк

Если вы заметили, что тяга в вашем дымоходе недостаточная, первое, что нужно сделать, – устранить простейшую проблему. После проверки дымохода на герметичность необходимо очистить дымовые каналы от сажи и скопившейся грязи. Для этого в верхнюю часть дымохода вставляется вытяжная труба и очищаются стенки дымохода. Отложения сажи попадают в камеру сгорания или в локтевую часть, поэтому на поворотах устанавливаются специальные смотровые люки.

Если после осмотра и очистки тяга не улучшается, можно применить методы с использованием дополнительных устройств. Вопрос о том, как увеличить тягу в дымоходе, является непростым, поскольку эффективная работа отопительного прибора зависит от стабильного отвода дымовых газов. Для достижения хорошего эффекта используются следующие устройства, которые действуют как усилители тяги дымохода:

Турбина, лопасти которой при вращении создают отрицательное давление в воздухе, тем самым создавая разницу давлений. Это устройство устанавливается на оголовке дымохода и имеет существенный недостаток, оно зависит от ветра и в безветренную погоду турбина не работает;
Аэродинамический дефлектор имеет поперечное сечение больше, чем поперечное сечение дымохода, и имеет другую обтекаемую форму. Тяга создается потоком воздуха, который обтекает поверхность дефлектора, создавая внутри него область низкого давления. Одним из видов дефлекторов является дымовой флюгер. Он имеет возможность поворачиваться в направлении, противоположном ветру, тем самым улучшая скорость воздушного потока на выходе;
Draft booster – это зонт в форме колпака со встроенным датчиком, который реагирует на изменения погоды;
Кожух для дымохода, который улучшает тягу дымохода, обеспечивая дополнительный поток воздуха через патрубок. Дымовой насос представляет собой электродвигатель с лопастями, в ветреную погоду вентилятор работает самостоятельно, в спокойные периоды включается электродвигатель;
стабилизатор, поддерживает постоянный поток продуктов сгорания в системе. Правильная настройка регулятора не только повысит эффективность и долговечность нагревателя;
Распределитель тяги дымохода, который представляет собой простую задвижку, устанавливаемую во время кладки дымохода. С его помощью можно регулировать процесс горения и сохранять накопленное тепло в течение длительного времени после прогорания твердого топлива.

Устранение обратной тяги в банной печи – задача не из легких. Подумайте, как улучшить тягу в дымоходе с помощью лучшего метода – установки стабилизатора или рассекателя тяги в дымоходе.

Стабилизатор

Плохая тяга в дымоходе газовых котлов в основном вызвана засорением дымохода и кожуха котла. Однако в случае с твердотопливными котлами, дровяными плитами и каминами ситуация намного сложнее. На эффективность работы этого прибора влияют многие факторы, прежде всего движение воздуха в дымоходе. Плохой воздуховод в плите, вызывающий обратную или сильную тягу, – явление не из приятных. Если тяга слишком сильная, это увеличивает расход топлива и снижает эффективность работы котла.

Регулятор тяги дымохода создает дополнительную подачу воздуха в дымоход в определенных дозах. Такое устройство можно приобрести и установить в систему воздуховодов или сделать самостоятельно. Стабилизатор тяги дымохода оснащен встроенным датчиком, который контролирует положение предохранительной заслонки, предотвращающей избыточное давление в дымоходе.

Это устройство универсально и может использоваться в дымоходе газовых котлов, твердотопливных котлов и кухонных плит и легко устанавливается в самом маленьком пространстве. Изготовленный из нержавеющей стали, стабилизатор способен выполнять свои функции при высоких температурах.

Принцип работы регулятора тяги очень прост. Клапан открывается и закрывается в зависимости от тяги, тем самым стабилизируя давление в дымоходе. Этот метод обеспечивает равномерную тягу в дымоходе в любое время года и при различных погодных условиях. Существует 7 основных преимуществ стабилизатора:

Безопасность и повышенная циркуляция воздуха в помещении;
Снижение уровня угарного газа;
Способность работать с естественной и принудительной добычей;
Дымоход не нагревается при равномерном горении топлива;
Запаха дыма нет;
Равномерное отведение дымовых газов даже при сильных порывах ветра;
Снижение теплопотерь и экономия топлива до 15%.

Благодаря простоте конструкции можно изготовить собственный подавитель тяги дымохода. Требуется дымоход из нержавеющей стали с внутренним диаметром 115 мм. Вы можете сделать его самостоятельно, сварив из листа нержавеющей стали и зачистив шов. Затем вырезается отверстие для заслонки, равное 15% от диаметра основной трубы.

В месте установки заслонки устанавливается фиксатор из стального стержня и заглушки. Один конец шарнира неподвижен, другой выступает на 10-15 см, к нему прикреплена рукоятка управления.

Этот стабилизатор может быть установлен в удобном пазу дымохода с помощью хомутов, а также непосредственно на котле. Это устройство увеличивает тягу в дымоходе за счет смешивания воздушных потоков, внешних и внутренних.

Расчет тяги дымохода

При проектировании отдельно стоящего дома учитываются многие параметры. К ним относятся высота здания, наличие высоких зданий поблизости, форма крыши, материал, из которого изготовлен дымоход, и параметры теплогенерирующего устройства. Параметры печи указаны в паспорте, а дымоход должен быть высотой не менее 5 м.
В зависимости от конструкции печи и размеров топочной части рассчитывается дымоход с естественной тягой. Программа расчета содержит все необходимые данные. Тяга в дымоходе зависит от принятия правильного решения.

Существует заблуждение, что чем больше диаметр дымохода, тем лучше. Высокая тяга в дымоходе приводит к повышенному расходу топлива и теплопотерям. Если дымоход имеет меньший диаметр, в нем будут возникать турбулентности и эффект обратной тяги.

Поэтому важно заранее, до начала строительства, продумать, какие приборы и отопительное оборудование будут использоваться для обогрева помещений. Кроме того, если установлен дымоход с принудительной тягой, в отопительном приборе должна быть предусмотрена независимая приточно-вытяжная система для удаления угарного газа из помещения.

После рассмотрения основных аспектов того, почему возникает обратная тяга в дымоходе и что делать в таких случаях. Основные выводы, которые можно сделать, таковы:

Перед установкой отопительных котлов убедитесь в правильности расчетов;
Требуется периодическая профилактическая очистка дымохода;
При отсутствии естественной циркуляции рекомендуется установить принудительную циркуляцию;
Для увеличения естественной вытяжки лучше использовать различные приспособления, например, дефлекторы.

Не следует забывать, что хорошее отведение дымовых газов – это залог здоровья окружающих вас людей. Даже самая незначительная утечка угарного газа в помещение может пагубно сказаться на здоровье.

Улучшить плохую тягу в плите и реконструировать систему дымоудаления, собрать и установить различные устройства для увеличения тяги в дымоходе можно своими руками. Но надежнее, когда, начиная с расчетов и заканчивая установкой оборудования, этим занимаются профессионалы. Мы гарантируем, что тогда вопрос о том, почему в плите нет тяги, не возникнет.

Откуда берется обратная тяга в дымоходе и что с этим можно сделать?

Для безопасной и эффективной работы каждой отопительной печи необходима хорошая тяга в дымоходе. Правильное направление и интенсивность движения воздуха позволяет топливу сгорать, выделяя тепло, а дым улетучивается, унося с собой токсичные продукты горения. Ослабленная или обратная тяга может привести к задымлению помещения, отравлению угарным газом или пожару.

Чтобы предотвратить трагические последствия, необходимо выявить и устранить причины проблемы на ранней стадии.

Причины обратной тяги

Отопительные приборы работают с дымоходами, в которых циркулируют газы, участвующие в процессе горения. Этот процесс называется тягой и вызывается разницей температур и давления между помещением и внешней средой. Правильная тяга дымохода обеспечивает поступление кислорода для поддержания горения и полный отвод опасных для жизни продуктов сгорания.

Чрезмерная тяга или ее отсутствие прерывают процесс горения: в первом случае сильный порыв воздуха сдувает огонь, во втором – огонь гаснет из-за отсутствия газообмена. Это особенно опасно при газовом отоплении – огонь в котле гаснет, а природный газ продолжает поступать и может вызвать отравление, пожар или взрыв.

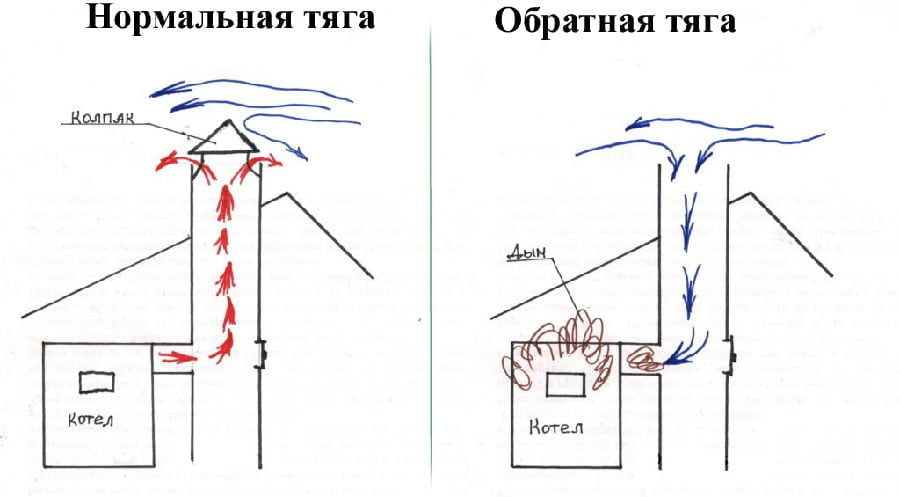

Наиболее опасной является обратная тяга, когда воздух проходит через дымоход в обратном направлении – с улицы в дом. В этом случае огонь продолжает гореть, но дым не выходит наружу, а со всеми токсичными веществами, а иногда и с искрами, попадает в дом.

Основной причиной возникновения обратной тяги является наличие препятствий для движения дыма. Физика распространения газа такова, что он всегда движется в направлении, где ему ничто не препятствует.

Существует всего три фактора, влияющих на направление и силу движения газа в дымоходе, но проявления каждого из них могут быть различными:

Высокая влажность или высокое давление окружающего воздуха. Это явление может возникнуть во время сильного дождя, тумана и сильного ветра.
Наличие деревьев, зданий или других объектов, которые загораживают дымоход от ветра, или недостаточная высота дымохода.

Недостаточная пропускная способность дымохода – сечение дымохода меньше, чем у печи. Это либо ошибка в проектировании и установке дымохода, либо засорение – дымоход может засориться мусором, окислиться и “забиться” продуктами сгорания изнутри дымохода.
Большое количество горизонтальных изгибов и горизонтальных дымоходов, препятствующих движению дыма.
Холодный воздух задерживается в дымоходе, препятствуя прохождению дыма. Чаще всего это происходит в домах, которые не отапливались в течение длительного периода времени.

Отсутствие притока воздуха из помещения – кислород постепенно сгорает, и дымоход втягивает свежий воздух снаружи для обеспечения горения.
сквозняки или открытые двери и окна – направление воздушного потока неравномерно, в результате чего горячий воздух из камеры сгорания может идти в любом направлении, а не вверх по дымоходу.

Как я могу проверить дизайн?

Прежде чем зажечь котел, плиту или камин, проверьте тягу, чтобы предотвратить попадание дыма в помещение в следующих случаях:

плохая погода на улице – сильный ветер, снегопад, туман, дождь;
никто не был дома в течение длительного времени, и отопление не использовалось;
температура в помещении ниже, чем на улице;
есть сомнения в правильности функционирования дымохода.

Если после выстрела нет резкого дыма, стоит понаблюдать за горением в течение некоторого времени. Это позволит выявить проблемы с циркуляцией газа в дымоходе, включая плохую тягу, которая может быстро превратиться в обратную тягу.

Способы проверки направления и силы тяги:

Используйте анемометр – прибор для измерения давления, создаваемого потоком воздуха на входе и выходе дымохода. Нормальным считается значение от 10 до 20 Па.
Прижмите лист тонкой бумаги, ткани, тонкую ленту или пакет одним краем к открытой дымовой трубе. При отсутствии тяги объект останется неподвижным, при хорошей тяге он будет отклоняться назад к радиатору, при обратной тяге – в противоположном направлении.
Для проверки используйте горящую спичку, спичечную головку или свечу. При наличии обратной тяги пламя отклонится в сторону от очага; при правильной тяге оно наклонится в сторону очага и погаснет; при отсутствии тяги пламя останется неподвижным.

Примечание: Этот метод нельзя использовать для проверки газовых котлов и горелок. В случае утечки газа зажженный предмет вблизи обогревателя может привести к взрыву или ожогам.

Поместите зеркало над открытой камерой сгорания – если на поверхности есть капельки влаги, это означает, что дымоотвод нарушен.
Обратите внимание на цвет пламени: золотисто-желтое пламя означает нормальную тягу, белое – избыточную тягу, оранжево-красное – недостаточную тягу и возможную обратную тягу.

Чрезмерный сквозняк не опасен для жизни, но он снижает эффективность отопления – слишком сильный поток воздуха отводит тепло из помещения. Помимо цвета пламени, чрезмерную тягу можно распознать по гулу и гудению в плите и дымоходе.

Как можно устранить эту проблему и увеличить тягу?

Иногда достаточно очистить дымоход от мусора и образовавшихся на стенках отложений – смеси сажи и кислот. Для этого можно использовать специальный трубочист с жесткой металлической щетиной и длинной ручкой или вызвать трубочиста.

Примечание: Очистку дымохода нельзя проводить без защиты и в ветреную погоду!

Помещение, которое не отапливалось более недели в холодное время года, можно обогреть с помощью электрического обогревателя. Когда температура поднимается хотя бы на несколько градусов выше температуры наружного воздуха, возникает минимальная тяга, достаточная для зажигания нагревателя.

Если в дымоходе имеется засорение холодного воздуха, препятствующее нормальной циркуляции воздуха, дымоход необходимо прогреть. Для этого нужно сжечь несколько кусочков бумаги или небольшой пучок сухой соломы, после чего тепло быстро выделится и пробьет холодную воздушную пробку.

Вы можете помочь воздуху двигаться в нужном направлении, дуя на огонь так же, как вы дуете на огонь. Конечно, не нужно самому дуть на огонь, рискуя обжечь лицо или вдохнуть продукты горения. Обычно для дутья используется широкий, плоский предмет, например, большая крышка, от которой идет рябь, как от вентилятора. Когда воздух в дымоходе прогреется, холодный засор исчезнет, и тяга восстановится.

Если дымоход очищен, утеплен, но тяга не восстанавливается, необходимо выявить и устранить другие причины – минимизировать воздействие факторов, вызывающих падение и изменение направления тяги.

Внешние факторы и строительные дефекты

Вы не можете повлиять на погоду и не всегда можете устранить препятствие, например, высокое здание или дерево.

Решение проблемы может быть найдено наоборот – дымоход предназначен для выполнения своей функции даже в таких сложных условиях. Проблемы, возникшие в результате неправильной установки дымохода, также могут быть решены конструктивно путем модификации или полного изменения конструкции сложных компонентов.

Высота дымохода увеличивается. Если дымоход находится между двумя или более крышами, или если рядом есть высокие деревья, дымоход должен быть как минимум на 1,5 метра выше самого высокого объекта.
Замените узкие дымоходы на более широкие. Новые трубы должны иметь сечение не меньше, чем раструб отопительного прибора.
Дымовая труба была перестроена. Длинные горизонтальные участки желательно заменить на наклонный участок с углом наклона не менее 30 градусов. 90-градусные арки заменены парами 45-градусных углов.
Специальный зонт устанавливается на вершине дымохода. Это простое устройство предотвращает попадание дождя, снега и листьев в дымоход и не дает ветру задувать их в дымоход.
Для поддержания тяги в ветреную погоду на верхней части дымохода устанавливаются более сложные устройства: лопасти, дефлекторы, роторные турбины.

Флюгер – это специальное крыло из металла, которое вращается под действием ветра и всегда находится с наветренной стороны. По мере того, как ветер обтекает крыло, воздух вокруг трубы становится тоньше, его давление уменьшается, и тяга увеличивается.

Дефлектор имеет другую форму, но работает по тому же принципу, за исключением того, что он закрывает трубу со всех сторон. Потоки воздуха, отраженные от крыши и других препятствий, проходят через дефлектор, создавая внутри отрицательное давление, которое стимулирует увеличение тяги.

Роторная турбина представляет собой гибрид флюгера и перегородки. Роторная турбина имеет подвижное сопло с несколькими лопастями в корпусе. В ветреные дни сопло вращается для создания принудительной тяги.

Устанавливается дефлекторный стек, оснащенный пропеллером с электроприводом, температурными датчиками и датчиками воздушного потока. Погружение регулируется автоматически. Дымоход оснащается этим устройством, когда ветреная погода бывает редко или нет технической возможности построить дымоход на подходящей высоте.

Обратная тяга и вентиляция

Проблемы с циркуляцией воздуха в помещении, где установлен отопительный прибор, неизбежно влияют на тягу дымохода и работу отопительной системы. Внутри и снаружи каждого помещения действуют те же законы движения газов, что и в дымоходной системе:

Газы с более высокой температурой более подвижны, имеют меньшую плотность и стремятся занять место менее подвижных холодных газов и обмениваются с ними теплом;
Если где-то образуется область низкого давления, она заполняется газами более высокого давления.

Поэтому недостаточная вентиляция в доме или здании приводит к нарушению тяги в дымоходе.

Вмешательство в дымоходную систему не решит проблему, поэтому необходимо устранить сам фактор обратной тяги – хаотичное движение воздуха.

Следующие действия помогут регулировать циркуляцию газов в помещении и в дымоходе:

Регулярное проветривание помещения, особенно при включенном радиаторе, желательно оставлять лишь небольшие зазоры, чтобы не создавались сильные воздушные потоки;
Установка вентиляционных отверстий – настенных и оконных – для поступления свежего воздуха без сквозняков;
Установка в окне устройства принудительной вентиляции – электрического устройства, которое забирает воздух снаружи и подает его в помещение.

Обратите внимание! Правильная вентиляция поможет улучшить микроклимат в помещении как во время отопительного сезона, так и в межсезонье.

Как устранить тягу в дымоходе: причины тяги в дымоходе и что делать, чтобы ее избежать

В этой статье представлена информация о причинах обратной тяги дымохода и о том, что с этим делать, с видеопримерами и советами о том, как действовать. Мы рассмотрим способы стабилизации ситуации, начиная от внесения структурных изменений, продолжения использования различного оборудования и заканчивая пересмотром вентиляции. И, конечно, мы поделимся секретами профилактики и контроля, чтобы вы были предупреждены и вооружены, а ваш дом был защищен.

Что это такое

Когда система противодымной вентиляции работает правильно, газ, образующийся при сгорании топлива, отводится наружу. Если он не работает должным образом, вы можете наблюдать обратную ситуацию. Дым идет не вверх, как положено, а вниз, не наружу, а внутрь дома – это обратная тяга. И это не просто неприятность, это реальная опасность, которая, если ею пренебречь, может привести к пожару в доме и даже к серьезному отравлению угарным газом.

Стандарты

Тяга – это движение дыма по дымоходу из области высокого давления в область низкого давления. Газ по своей природе направлен в область наименьшего сопротивления (в данном случае вверх и наружу), а ускорение обеспечивается дымоходом, который действует как аэродинамический коридор.

Если скорость достаточна, сгорание происходит по плану: вредные продукты сгорания своевременно и полностью удаляются наружу, а также обеспечивается приток свежего воздуха. Если он слишком высок, огонь может погаснуть в результате внезапного взрыва, вызванного слишком большим количеством дымовых газов. Если его нет, пламя просто гаснет.

Вот почему так важно поддерживать бесперебойную работу системы отопления и, в частности, поддерживать стабильное давление в котле и в зоне шлангов. Норма в этом случае составляет от 10 до 20 Па, в зависимости от площади и высоты помещений, количества комнат и этажей, а также климатической зоны, в которой было построено здание.

Как обнаружить обратную тягу в дымоходе

Одним из самых современных способов обнаружения его присутствия (в неочевидных ситуациях) является анемометрический тест. Это простой в использовании прибор, сегодня не только механический, но и цифровой: достаточно поднести его к входу и выходу трубы, и он покажет текущее давление. Если его значения ниже указанных ранее 10-20 Па, пора бить тревогу. Есть только одна проблема: это оборудование считывает показания только в том случае, если ветер дует со скоростью более 1 м/с.

Что делать, если под рукой нет такого оборудования? Используйте народные методы:

Зажгите спичку, а еще лучше свечу, поднесите ее близко к радиатору и посмотрите, как поведет себя огонь. Если пламя втягивается в воздуховод, ничего страшного не происходит; если оно остается неподвижным, нет циркуляции воздуха; если оно отходит в сторону, есть проблема.
Визуально, т.е. Проверьте, не задымлено ли помещение – даже малейший след клубящегося пара указывает на наличие обратной тяги. Однако это самый неточный метод.
Поднесите зеркало к работающему камину – если оно мутное, значит, пар выходит не полностью.
Обратите внимание на цвет пламени при горении дров (торфа, газа). Если он золотистый, то все в порядке, если белый – выхлоп слишком сильный, если красный или краснее – есть обратный эффект.
Поднесите ленту, лист бумаги, пластиковый пакет к очагу, держа его за край, и посмотрите, куда он полетит. Если он остается на месте, то циркуляция воздуха отсутствует; если он тянется от вас, то система работает правильно; если он тянется обратно к вам, то проблема существует.

Почему возникает обратная тяга в плите или дымоходе

Ниже перечислены некоторые из основных причин:

Неправильная конструкция или монтаж дымохода (высота, сечение трубы, наличие горизонтальных участков).
Наличие поблизости высокого объекта (дерева или здания).
Плохая вентиляция.
Чрезмерное накопление сажи и засорение дымохода.

Все причины можно разделить на две группы:

Просто – когда это лишь временная проблема. Плита долгое время была неисправна или на улице низкая температура.
Более сложные являются постоянными, комплексными и глобальными и требуют значительных мер по исправлению ситуации. К ним относятся ошибки в проектировании или вентиляции, высокие предметы вблизи дома, засорение дымовых труб.

Давайте рассмотрим каждый из них с обязательным упоминанием их серьезности.

Структурные дефекты

Если на этапе проектирования были допущены ошибки, которые влияют на производительность установленной системы отопления. К основным дефектам относятся:

Неправильный расчет диаметра (сечения) трубы, в результате чего получается слишком узкий канал для отвода продуктов сгорания.
Большое количество горизонтальных (или наклонных, но малоуклонных) участков в трубе, из-за чего газ выходит слишком медленно.
Недостаточный объем топки, который препятствует выходу вредных продуктов сгорания.
Высота.

Это сложная проблема, которая может быть решена только путем модификации и реконструкции.

Неправильная установка нагревателя

Иногда возникает ситуация, когда проектная документация составлена правильно, но монтажник допустил ошибки. При ручном построении могут возникнуть следующие ошибки:

Используются трубы с различным поперечным сечением.
Не все стыки герметизированы.
Пробелы остаются.
Котел не закреплен должным образом.

Пренебрежение основными правилами установки дымохода приводит к обратной тяге.

В ходе работы часто объясняется, почему в дымоходе есть обратная тяга, и можно сделать простой вывод. Обустройством системы отопления в частном доме должны заниматься только опытные специалисты, чтобы потом не пришлось все переделывать, тратить деньги и рисковать здоровьем.

Выбор материалов

Этот момент также имеет решающее значение, поскольку если внутренняя поверхность трубы шероховатая, частицы пара будут задерживаться и возвращаться обратно. Если вы выберете металл с низкой коррозионной стойкостью, он будет ржаветь, что также ухудшит циркуляцию воздуха.

Керамика, кирпич и нержавеющая сталь отличаются по своей теплопроводности и герметичности, а это значит, что давление в воздуховоде, сделанном из каждого из них, будет разным. Этот момент необходимо учитывать при проектировании, чтобы вам не пришлось принимать сложные решения и менять или переделывать части системы отопления.

Стальные дымоходные системы Ferum отвечают всем техническим требованиям. На сайте feflues.ru вы можете найти готовый набор с гарантией качества от производителя и узнать цену.

Засорение дымохода

Непроходимый дымоход является распространенной причиной обратного потока. Тяга дымохода значительно ухудшается или прекращается совсем, если на стенках скапливается много сажи, в результате чего рукав становится слишком узким или “нулевым”. Когда это происходит? Также, когда воздуховод сделан из недостаточно гладкого материала и его шероховатость буквально притягивает к себе различные загрязнения.

В самых тяжелых случаях даже механические примеси, попавшие внутрь, могут помешать продуктам горения вовремя выйти наружу. Это не является непреодолимой проблемой, последствия которой можно минимизировать путем регулярного профилактического обслуживания или выбора модульной конструкции из нержавеющей стали.

Высота дымохода

Эта причина охватывает несколько различных, но распространенных случаев:

Конёк крыши находится выше уровня дымохода, и при сильных порывах воздуха возникает “эффект опрокидывания”, т.е. дым начинает уходить внутрь;
Высокие здания и сооружения, расположенные поблизости, создают так называемое давление ветра;
Поблизости есть большие деревья, от которых дым также может подниматься обратно в дымоход.

Не всегда можно решить проблему высоких деревьев или близлежащих высоких зданий. В этом случае предлагается вариант сооружения разветвленного карниза своими руками. Вы можете сделать это своими руками, поискав в Интернете информацию и видеообзоры.

Помехи для естественной вентиляции

Сложности возникают при отсутствии подачи воздуха, когда кислорода становится мало (выгорает), чтобы продолжить горение, труба “всасывает” его с улицы. В случае неправильного проектирования не всегда можно решить проблему высоких деревьев или близлежащих высоких зданий. В этом случае предлагается вариант сооружения разветвленного карниза своими руками. Вы можете сделать это своими руками, поискав в Интернете информацию и видеообзоры.

Помехи для естественной вентиляции

Сложности возникают при отсутствии подачи воздуха, когда кислорода становится мало (выгорает), чтобы продолжить горение, труба “всасывает” его с улицы. Если в помещении есть сквозняки, при неправильном проектировании и/или строительстве, это изменяет воздушные потоки, один из которых может привести к тому, что газ из камеры сгорания будет уходить вбок, а не вверх.

Итак, вы знаете причины обратной тяги в кухонной плите и что нужно делать, если какая-либо из них приводит к тому, что дымоход дует в неправильном направлении? Необходимо стабилизировать работу выхлопной системы, а этого можно добиться практически в любой ситуации. Да, вам придется потратить больше или меньше, но в большинстве случаев вы сможете починить его самостоятельно, не прибегая к помощи специалистов. Ниже мы дадим вам несколько советов о том, как действовать и что делать.

Способы нормализации своих желаний

К ним относятся методы усиления слишком малого количества пара и защиты от опрокидывания. В зависимости от ситуации, вы можете использовать один или несколько из них одновременно.

Структурные изменения
Если проблема возникла из-за неправильной конструкции или неквалифицированного монтажа, необходимо устранить неисправности. Наиболее распространенным является следующее:
Увеличьте высоту трубы (если она небольшая) – так, чтобы ее верх был выше уровня крыши как минимум на 0,5 м. И это для отдельно стоящего здания. Для дома, который находится рядом с деревьями или примыкает к другим объектам, эта величина составляет уже 1,5 м.

Расширить дымоход – если вы не знаете, как справиться с обратной тягой, просто увеличьте ширину дымохода, чтобы он был как минимум такой же ширины, как патрубок котла. Тогда воздушная масса будет циркулировать более активно.

Исключите слишком длинные (более 1 м) горизонтальные участки шланга, заменив их участками, наклоненными под углом 30°, и откажитесь от поворотов на 90° в пользу проходов под углом 45°.

Использование регулятора (стабилизатора)

Конфигурация системы вентиляции дымовых газов в основном зависит от типа теплогенерирующего агрегата, с которым будет использоваться система. На производительность влияют естественные колебания температуры – сезоны и погода. В холодные дни значительные перепады температуры могут привести к возникновению высокого отрицательного давления в дымоходе. А это приводит к снижению эффективности и увеличению расхода топлива. Регулятор стабилизирует давление до оптимального значения и тем самым повышает эффективность работы нагревателя.

Давление воздуха также может вызвать обратную тягу в дымоходе. Оно зависит от места (например, в горах оно ниже, чем на уровне моря) и времени суток, погодных условий, сезона – летом атмосферное давление выше, чем зимой. Поэтому разница между давлением воздуха в пасмурный апрельский день и яркий сентябрьский день может достигать 90 Па.

Дефлекторы

Это простые, но эффективные устройства, которые отклоняют потоки воздуха, отраженные от деревьев, стен соседних зданий (и других высоких объектов), и таким образом предотвращают повторное попадание выходящих паров в трубу. Они помогают нормализовать (обычно снижают) давление и увеличивают аэродинамический эффект, а также просты в установке. Даже при сильном ветре они практически бесполезны в спокойных условиях, и это их главный недостаток.

Компания Ferrum производит как ветроотражатель, так и простой зонтик, которые также помогут справиться с дождем и ветром и предотвратят падение перекладины.

Конструкция ветрового дефлектора

Это своего рода гибрид двух устройств, взявший лучшее от дефлектора и усилителя воздушного потока.
Он состоит из 3 компонентов:
Нижний цилиндр – патрубок, который в собранном состоянии находится в непосредственном контакте с дымоходом;

Верхняя чаша со столбами в качестве структуры – улавливает и изменяет направление движения отраженных газовых масс;

зонт – может быть плоским, полукруглым, коническим, защищает канал от загрязнений и отложений.

Установка ветрового стекла – это ответ сразу на два вопроса: как устранить обратную тягу в дымоходе при усилении ветра и как увеличить нормальную тягу на 15-20%. Его легко установить: достаточно просверлить отверстия в дымоходе и закрепить устройство с помощью винтов. Для предотвращения провисания вокруг него можно установить хомут. С помощью адаптеров его можно также надежно закрепить на кирпичной кладке.

Конструкция поворотного клапана из нержавеющей стали

Механический оголовок дымохода – это наиболее часто используемая конструкция для удаления вредных дымовых газов в стальных трубах. Он представляет собой отрезок трубы, в центре которого проходит задвижка, частично закрывающая дымоход.

Работа очень проста: вращайте ось, открывая затвор и выпуская пар, уменьшайте зазор и скорость выхода газа уменьшается.
Лопасть и затвор изготовлены из нержавеющей стали
высокая устойчивость к коррозии;
гладкая поверхность, на которой не скапливается сажа;
малый вес при устойчивости даже тонколистового металла;

различные ручки и заслонки;

Может устанавливаться как в стальных, так и в кирпичных воздуховодах.

Чугунная задвижка

Он имеет ту же конструкцию и принцип действия, что и поворотный затвор. Разница заключается в исходном материале: он изготовлен из металла, который подвержен коррозии. Поэтому, если вы задаетесь вопросом, как устранить обратную тягу в дымоходе и избавиться от нее механическим путем, вы можете предпочесть этот регулятор. Однако имейте в виду, что он будет тяжелым, а значит, подходит только для дымохода, который может выдержать значительные весовые нагрузки. Как правило, этот материал считается устаревшим, поэтому при наличии возможности выбора рассмотрите образец из нержавеющей стали.

Вращающиеся турбины

Установив один из них, который представляет собой гибрид дефлектора и флюгера, вы также перестанете задаваться вопросом, как избежать тяги в дымоходе, поскольку избыточные газы будут выводиться автоматически.

Это устройство представляет собой форсунку, оснащенную датчиками скорости и температуры пара и, самое главное, шнеком с электродвигателем, который выталкивает продукты сгорания наружу. Практичное решение, когда невозможно построить воздуховод достаточной высоты.

Пересмотр системы вентиляции
Необходимо проанализировать, как он устроен, исправить ошибки и принять меры по устранению сквозняков и улучшению циркуляции масс в помещении. Обычно это сводится к следующим действиям:
Регулярное проветривание помещений (особенно тех, где работает отопительное оборудование);

Установка оконных и настенных форточек для обеспечения постоянного притока свежего воздуха;

Установка оборудования для принудительной вентиляции – если предыдущие меры не помогают.

Своевременная уборка

Это также является эффективным средством улучшения выбросов дымовых газов. Важно регулярно удалять сажу, оседающую в воздуховоде, иначе сажа сделает шероховатыми даже самые гладкие стенки. Грязь, которая попадает в шланг и засоряет или даже забивает его, необходимо удалить.

Какие риски связаны с неисправным отопительным оборудованием?

Теперь, когда причины тяги в дымоходе или котле и их устранение ясны, давайте посмотрим, что произойдет, если проблему игнорировать.

Если ничего не предпринимать, продукты горения будут скапливаться в дымоходе, а затем возвращаться в жилое помещение. Они опасны тем, что содержат угарный газ, который может вызвать отравление и даже смерть. Те, кто не желает решать эту проблему, рискуют своим здоровьем и здоровьем своих близких.

Важно также отметить, что эффективность работы приборов снижается, а значит, увеличивается стоимость отопления дома. Это, конечно, не опасно для жизни, но это момент, который пробивает брешь в бюджете, а значит, им тоже нельзя пренебрегать.

Отставание носит временный характер

Это не постоянная проблема, а разовая или периодическая проблема, которая возникает в течение короткого периода времени, нескольких дней. На практике это чаще всего происходит после продолжительной непогоды (с густым туманом, сильным дождем, снегопадом) или после длительного простоя системы отопления.

Это происходит из-за образования в трубах засоров холодного воздуха. Эту проблему также можно легко решить, если сжечь несколько листов бумаги. Это нагревает воздуховод и разрушает засор. Еще лучше установить стабилизатор – это поможет нормализовать давление в рукаве.

Профилактика и методы контроля
Мы уже рассказывали вам, почему возникает обратная тяга в радиаторе и что делать для ее устранения, а теперь хотим поделиться секретом, как ее предотвратить. В этом нет никакого секрета, вы просто должны это сделать:
своевременно чистить дымоход;
регулярно прогревайте систему, чтобы она не простаивала;

устранить источники сквозняков в жилых помещениях;

для контроля состояния оборудования, установленного на дымоходе.

Мы уже описали способы проверки в главе о выявлении проблем, поэтому здесь мы упомянем случаи, в которых полезно провести испытания с помощью свечи, бумаги или анемометра. Это следует делать, когда дом долго не отапливался, когда на улице стоит (или недавно стояла) плохая погода – сильный дождь, метель, пронизывающий ветер, густой туман – и вы хотите, например, разжечь камин. Это также относится к случаям, когда в помещении холодно, несмотря на то, что плита включена, или если вы подозреваете неисправность.

И в завершение обзора тяги в дымоходе и того, что делать при ее возникновении, вот видео – посмотрите полезное видео на эту тему:

Что делать при возникновении обратной тяги в дымоходе частного дома. Причины и способы лечения

Как правильно собрать дымоход в частном доме, на что обратить внимание при монтаже дымохода и почему возникает “обратная тяга в дымоходе”? Ответы в нашей статье.

Что такое дизайн

Соответственно, если взять трубу достаточного диаметра, в которой есть место для движения воздуха, и вытянуть ее высоко вверх, то воздух от земли начнет непрерывно течь вверх. Это связано с тем, что давление в верхней части ниже, а вакуум выше, и воздух стремится туда естественным образом. Воздух с других сторон займет свое место.

В системе “камера сгорания + дымоход” тяга обеспечивается даже тогда, когда плита в частном доме не работает. При сжигании древесины во внутренней камере плиты создается давление, и продукты сгорания, образующиеся в процессе горения, должны выходить наружу. Все камины и кухонные плиты предназначены для отвода дымовых газов в дымоход.

Высота каждого дымохода выбирается таким образом, чтобы создать тягу, создавая начальное отрицательное давление. Во время сгорания в топке выделяется тепло, выходят газы и создается положительное давление. Газы движутся по дымоходу под действием тяги, стремясь перейти из области повышенного давления в область пониженного. Действуют законы природы.

Почему возникает обратная тяга в плите или дымоходе?

Обратная тяга – это движение продуктов сгорания из области повышенного давления в область пониженного давления, но не вверх (как описано ранее), а вниз. Обратный поток возникает в результате инверсии давления – когда давление в верхней части превышает давление в нижней части.

Причины этого очень просты: если частный дом или помещение герметичны, окна имеют двойное остекление, а дымоход подключен к вытяжке, которая вытягивает воздух из помещения. Это создает низкое давление по отношению к окружающему пространству. Поэтому во время растопки, когда дымоход еще холодный, воздух в верхней части дымохода имеет большее давление, чем в помещении. Дым, естественно, пойдет туда, где ему легче. Это явление называется “полюс холода”. По мере охлаждения дымохода внутри него образуется воздушная масса низкой температуры, которая давит вниз, создавая обратную тягу. Если давление в частном доме не снижено, теплый воздух будет поступать в дымоход.

Поэтому, если в доме нет вытяжки и он герметичен, в очаге не будет застаиваться холодный воздух.

Проверьте: Если перед тем, как зажечь камин зимой, сначала зажечь газету и вывести ее в дымоход (в обход дымохода), огонь не проникнет в комнату, каким бы холодным ни был столб воздуха. Огонь будет только гореть и выходить в дымоход. Это указывает на то, что давление в помещении не низкое и что теплый воздух обычно направляется вверх.

При зажигании плиты или камина в частном доме дым иногда попадает в помещение. Это происходит потому, что дымовые газы, образующиеся при первоначальной растопке, еще не успели нагреться, и, поднимаясь вверх, они соприкасаются с холодными стенами и сразу же остывают. Затем они естественным образом устремятся вниз. Опять же, мы имеем дело с обратной тягой в вентиляции дымохода. Для того чтобы нормализовать тягу в плите, важно правильно нагреть плиту и понять процессы, происходящие в ней.

Подавление сквозняков

Еще один вопрос, который возникает, – это обратный призыв. Когда это происходит?

Если дымоход длинный и холодный (часто кирпичный), а давление низкое. При правильном соотношении размеров очага и сечения дымохода, при правильном давлении в доме все равно возникает ситуация, когда пламя недостаточно сильное, а дымовые газы успевают охладиться в дымоходе и опуститься вниз во время растопки. Почему в дымоходе нет тяги? Это происходит, когда погода пасмурная или ветреная. Иногда огонь загорается, но дым поднимается внутрь дома. Почему в каменке нет тяги? Почему в дымоходе есть обратная тяга? Воздух забирается из дома и давление падает, приток воздуха отсутствует. Продукты сгорания поднимаются вверх, охлаждаются и опускаются вниз. Что нужно знать в таких ситуациях? Откройте окна, если помещение с двойным остеклением и герметично. Важно подготовить дрова и их качество.

Как правильно собрать дымоход?

Существует мнение, что сборку лучше производить у дымохода. Причиной этого являются щели в соединениях труб, в которых засоряются дымовые газы, поступающие в дымоход. Наоборот, считается, что если он соберется через дым, то дым перестанет выходить.

Вы можете решить эту проблему, просверлив отверстие в дымоходе в любом месте существующей в доме плиты и посмотрев, что произойдет. Самое интересное – сделать это снизу. Вы можете сделать отверстие любого размера, даже сантиметра в диаметре. Что вы увидите? Из этого отверстия не будет выходить дым (если только вы плотно не закроете дымоход сверху).

Способы нормализации погружения

Важно помнить, что конденсат может образоваться в любом дымоходе вашего дома, особенно когда еще холодно, а теплые дымовые газы поднимаются вверх и значительно охлаждаются. Конденсат может скапливаться на стенках и стекать в дымоход.

Если он скапливается на дымоходе, конденсат может легко проникнуть в трещины и намочить изоляцию, полностью лишив ее изоляционных свойств. Он находится недалеко от костра. Поэтому модульные дымоходы устанавливаются только за счет конденсата. Дымоходы устанавливаются с чистым стыком, с герметиком на внутренней трубе. Однако сами дымоходы должны быть хорошего качества, чтобы не оставалось ненужных щелей. Если есть щели, воздух будет поступать через них, и вы обнаружите, что сквозняка все равно нет.

Но дымоход большой и высокий! Не понимая, в чем причина, они вызывают разнорабочего. Мастер на все руки использует простой метод: прикройте дымоход сверху и посмотрите, откуда идет дым. Это позволяет выявить всевозможные неровности в дымоходе, которые приводят к засасыванию воздуха в дымоход. Помнишь? Воздух стремится подняться вверх, где давление ниже. Поэтому, чем больше зазоров, тем хуже осадка на дне. Дымовая сборка, к сожалению, не учитывает характер тяги. В результате огонь горит, а дым поднимается во все стороны. Хотя логика здесь несложная – дым перемещается из области высокого давления в область низкого давления, где ему легче двигаться.

Как измеряется тяга?

Средняя тяга для стандартного камина или плиты составляет 10 паскалей (Па). Измерьте тягу ниже по потоку от дымохода, так как именно здесь можно увидеть скорость отвода дымовых газов и соотношение размера очага и диаметра дымохода.

Что еще влияет на тягу?

Прежде всего, высота дымохода. Минимальная требуемая высота составляет 5 метров. Этого достаточно, чтобы создать естественный вакуум и начать движение вверх. Чем выше дымоход, тем сильнее тяга. Однако в случае дымохода из каменной кладки со средним сечением 140 x 140 мм тяга больше не увеличивается на высоте более 10-12 метров. Это объясняется тем, что шероховатость стен увеличивается с высотой. Поэтому чрезмерная высота не влияет на тягу. Аналогичный вопрос возникает у тех, кто хочет использовать дымоходы в домах. Они бывают большой высоты и узкие, поэтому серьезный камин редко соединяется с таким дымоходом.
Причины, влияющие на тягу:
Температура дымовых газов. Чем выше температура, тем быстрее поднимаются дымовые газы и тем больше тяга.
Теплоемкость дымовой трубы. Чем быстрее нагреется дымовая труба, тем быстрее исчезнет плохая тяга.
Шероховатость дымохода и его внутренних стенок. Шероховатые стены уменьшают тягу, гладкие стены улучшают тягу.

Форма поперечного сечения дымохода. Круглое сечение является шаблоном; овальное, прямоугольное и так далее. Чем сложнее форма, тем больше она влияет на тягу, уменьшая ее.
Обратите внимание, что на это также влияет соотношение между размером топки, диаметром выходного отверстия и диаметром дымохода. Если спроектированный дымоход слишком высок, рассмотрите возможность уменьшения сечения дымохода в среднем на 10%. Установите переходник на дымовую трубу (например, с Ø200 на Ø180), а сам дымоход возьмите Ø180. Это допускается производителями. Например, в случае с EdilKamin вы обнаружите, что производитель указывает диаметр дымовой трубы в зависимости от высоты в инструкции к плите.
высота до 3 м – диаметр 250,

от 3 м до 5 м – 200,

5 м и более – 180 или 160. Строгие рекомендации.

Другие производители (например, Supra) допускают модификации. Некоторые даже не разрешают это делать. Поэтому, следуя инструкциям, необходимо также учитывать процессы, происходящие в дымоходе.

Как измеряется погружение?

Во-первых, зажгите в доме плиту или камин. Выпекайте не менее получаса, чтобы процессы нормализовались. Затем проделайте отверстие в дымоходе прямо над дымоходом, вставьте специальный зонд с манометром и измерьте тягу. Убедитесь, что тяга не слишком сильная и не слишком слабая. Существует множество факторов, влияющих на тягу, рассмотрим еще несколько.

Читайте далее:
