Диэлектрический газовый соединитель представляет собой неподвижный фитинг с резьбой на концах, который служит изолирующим барьером для блуждающих токов, протекающих по линии газоснабжения. Он устанавливается в зоне между запорным клапаном и прибором, оснащенным электронной "начинкой" (бойлер, счетчик, плита, камин и т.д.).
Электрические соединения. Общее описание
Термины "изолирующее соединение", "изолирующее соединение", "изолирующая вставка" и "монолитная изолирующая муфта" используются одинаково в различных нормативных документах и технической литературе.
Изолирующая монолитная гильза (изолирующая вставка) – это цельное трубопроводное изделие, обеспечивающее электрическую развязку между трубопроводами.
Электроизоляционные вставки (ЭИ) предназначены для электрического отделения трубопровода, защищенного электрохимической защитой, от незащищенного объекта, заземленного или с собственной системой электрохимической защиты (ЭХЗ), а также для электрического секционирования трубопроводов, проходящих через зоны, подверженные воздействию блуждающих и наведенных токов.
Вставки используются в системах передачи природного газа, сырой нефти и продуктов нефтепереработки, попутного нефтяного газа, сжиженных газов, ШФЛУ, минеральных масел, питьевой воды и других технологических сред.
Использование вставок позволяет оптимизировать эффективность мер электрохимической защиты, снизить затраты на электроэнергию, значительно уменьшить вредное воздействие наведенных (блуждающих) токов и, следовательно, повысить надежность и срок службы трубопроводов.

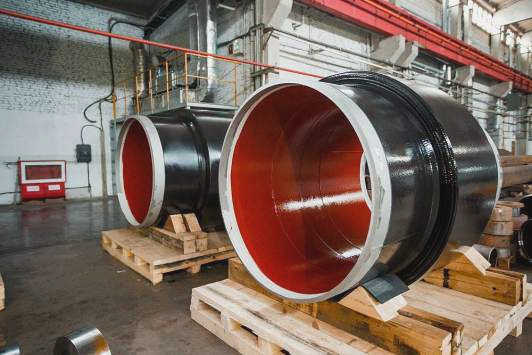

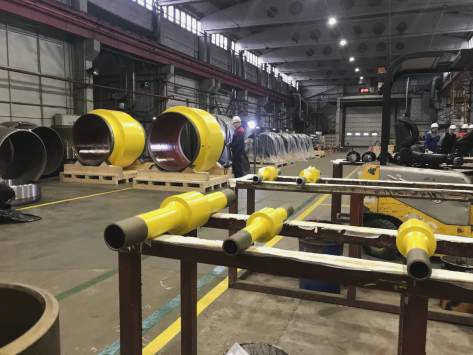

Изоляционные монолитные соединения (изоляционные вставки, изоляционные соединители) подземной и надземной конструкции отличаются типом наружного покрытия.
Изоляционные соединения устанавливаются
на магистральных, промысловых, технологических и других трубопроводах. в системах газоснабжения населенных пунктов, а также в распределительных сетях и сетях централизованного теплоснабжения (станции, котлы, котельные и т.д., где имеется заземление).
Рекомендуемые места установки:
- на границах участков (секций) электрохимической защиты трубопроводов
- на границах участков трубопроводов, включая отделение от трубопроводов ответвлений
- на границах участков трубопроводов с разными типами и качеством защитных покрытий, разными системами ЭХЗ или значительными изменениями удельного сопротивления грунта, в том числе между наземными и подземными участками
- на концах диффузных или теллурических постоянных токов или переменных напряжений
- на границах переходов многолинейных трубопроводов через водоемы
- в местах пересечения с незащищенными или заземленными подземными сооружениями или оборудованием
- на стыках между подземными резервуарами для нефти, скважинами и другими трубопроводами
- в других местах, требующих электрического разделения трубопровода.
Конструкция диэлектрической изоляционной вставки
Изолирующая вставка состоит из двух резьбовых соединителей, запрессованных в гнездо из проводящего композитного материала. Используется наполненный стекловолокном полиамид, который является негорючим, высокопрочным, химически инертным и не вступает в реакцию с бытовым газом или окружающей средой.
Изолирующая вставка имеет металлические резьбовые соединения из латуни LS-59-1, которая устойчива к коррозии благодаря содержанию свинца. Это обеспечивает длительный срок службы соединителей. Поскольку диэлектрическая вставка неразрушима, она предотвращает утечку газа через свой корпус.
Технические характеристики изоляционных втулок
Компания "Сантим" предлагает приобрести изолирующие втулки для газовых труб собственной марки STM®, которые соответствуют требованиям стандартов Российской Федерации. Мы реализуем комплектующие различных конструкций: муфта – муфта и гайка – муфта. В нашем каталоге представлены изолирующие муфты с резьбовыми штуцерами для соединения с газовыми шлангами и трубопроводами ½" и ¾" с номинальным диаметром 15 и 20 мм соответственно.
Муфта может использоваться в газовых сетях с рабочим давлением не более 0,6 МПа при температуре окружающей среды от -20 до +80 °C. Изолирующая вставка имеет электрическое сопротивление 5 MΩ и выдерживает напряжение до 3,75 кВ в течение не менее шести секунд. Каждая изолирующая вставка проходит лабораторные испытания.
Изолирующая вставка является обязательной для газовых шлангов согласно СП 42-101-2003 "Общие положения по проектированию систем газораспределения" (раздел 6.4).
Конструкция изоляционного соединения
Изолирующая муфта представляет собой конструкцию из двух фитингов, соединенных вставкой из негорючего композитного материала – полиамида, наполненного стекловолокном. Неразборный характер фитинга обеспечивает отсутствие утечки газа во время эксплуатации.
Полиамидная изолирующая вставка очень прочна и химически инертна. Резьбовые металлические части соединителя изготовлены из латуни LS-59-1, которая не подвержена коррозии.
Изолирующая вставка выпускается в двух вариантах: с разъемами с обеих сторон или с гайкой вместо одной из них. Santim предлагает изолирующие муфты с присоединительной резьбой ¾ и ½″, с номинальным внутренним диаметром 15 и 20 мм.
- Все диэлектрики STM® рассчитаны на рабочее давление до 0,6 МПа.
- Температура окружающей среды варьируется от -20 °C до +80 °C.
- Изолирующие гнезда способны выдерживать напряжение до 3,75 кВ в течение максимум 6 секунд.
- Электрическое сопротивление полиамидной вставки составляет 5 MΩ.
Изоляционные рукава следует устанавливать в соответствии с разделом 6.4 СП 42-101-2003 "Общие положения по проектированию систем газораспределения".
Наше предложение
Чтобы купить изолирующие вставки, укажите необходимое номенклатурное количество и отправьте заказ нашим менеджерам для выставления счета, указав свои контактные данные. Быстро сформировать заказ можно с помощью нашего прайс-листа, скачать его можно на странице "Цены". Гибкая система ценообразования при оптовых закупках позволяет получать значительные скидки.
Мы продаем изоляционные соединители STM® как крупным оптом, так и небольшими партиями (не менее 10 000 рублей). Компания "Сантим" осуществляет доставку во все регионы Российской Федерации со складов в Москве, Новосибирске и Екатеринбурге через ведущие транспортные компании. Для получения более подробной информации о технических характеристиках диэлектрических гильз, пожалуйста, свяжитесь с нашими специалистами по телефонам, указанным на странице "Контакты".
Принцип работы диэлектрической изолирующей втулки
Конструкция этой детали очень проста: она состоит из пластиковой прокладки и металлических втулок. Такая простая комбинация позволяет ей эффективно справляться даже с высоким напряжением.
Принцип работы диэлектрической муфты очень прост: ток, достигающий устройства в данной области, просто остается на месте благодаря созданной системе поглощения тока. Интересно, что такой механизм может эффективно справляться с любой силой входящих зарядов. Диэлектрическая связь способна заглушить даже самую сильную волну, вызванную повреждением на электрической линии.
Угроза блуждающего тока исходит в первую очередь от металлических труб, ведущих в дом. Они прекрасно проводят электричество, поэтому риск несчастного случая с ними очень высок. И это не обязательно человеческий фактор – опасность может представлять простая молния, ударившая в землю неподалеку.
Независимо от природы блуждающего тока, диэлектрические соединители могут эффективно подавить любую электрическую волну.
