Изоляция печи в бане от деревянной стены

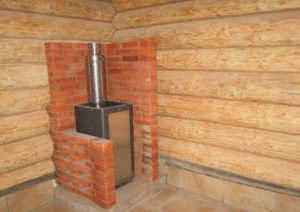

Кирпич не должен располагаться выше верха каменки и должен находиться на расстоянии не менее 40-100 мм от каменки.

Содержание

Нормы СНиП, касающиеся расположения банной плиты от стен

Нормы этих требований изложены в 2 основных документах:

На основании этих норм каждый владелец твердотопливной плиты обязан соблюдать минимальные расстояния от стены и потолка с учетом материала поверхности:

Параметр	Требование
Установка плиты на полу из горючих материалов.	Расстояние от дна плиты должно составлять не менее 140 мм.
Размер фундамента.	При установке стальной плиты на деревянном полу размер фундамента должен быть на 1000 мм больше размеров плиты.
Потолок защищается асбестовой плитой, штукатуркой и металлическим листом толщиной до 1 см.	В этом случае кладка плиты производится так, чтобы расстояние от потолка составляло не менее 250 мм.
При установке стальной плиты с защитным слоем теплоизоляции.	Минимальное расстояние от плиты перекрытия 700 мм.
Установка стальной плиты без защитного слоя.	Этот размер увеличивается до 1000 мм.
Минимальные размеры до стен в соответствии со СНиП 1962.
Расстояние от печи до деревянной плиты с незащищенной поверхностью.	От 1000 мм.
Стены каменные и оштукатурены известковым раствором толщиной 25 мм. Или закреплены асбестовой теплоизоляцией толщиной 4 см.	130 мм
Деревянные стены облицованы кирпичом толщиной 120 мм и оштукатурены асбесто-известковым раствором. Если стены защищены асбесто-муллитовой плитой толщиной 40 мм.	300 мм

Сведя размеры к минимуму или, что еще лучше, сделав небольшой запас, любой владелец деревянного дома может быть уверен, что его стены и потолок защищены от воздействия высоких температур.

Экранирование рядом с плитой или вокруг нее

Такая система потребуется, если камин установлен в углу комнаты. Можно установить или замуровать несколько экранов, установленных на небольшом расстоянии друг от друга. В этом случае:

Первый экран защищает человека от прикосновения к чугунной плите и получения ожога. Его обычно делают из огнеупорного или шамотного кирпича;
Второй защитный слой используется для защиты стен из горючих материалов. Он может быть выполнен из кирпича или покрыт барьером из зеркальных стальных листов. В этом случае тепловые волны будут отражаться от зеркала и быстрее распространяться по помещению;

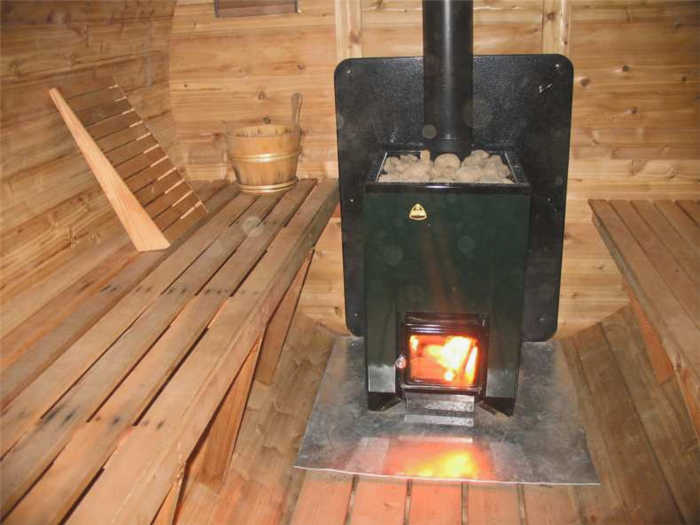

Если фундамент недостаточно велик или его невозможно сделать, на деревянный пол следует положить защитный экран из прочного огнестойкого материала. Это может быть стальной лист или декоративный слой из термостойкой клинкерной плитки или керамогранита. Предварительно поверхность следует покрыть слоем теплоизоляции.

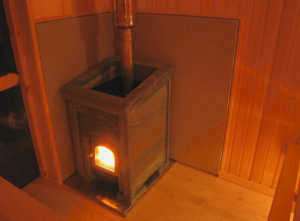

Установка металлических экранов

Это самый простой способ защиты поверхности. Предпочтительнее использовать листы с полированной лицевой поверхностью. Перед креплением поверхность стены покрывается слоем теплоизоляции на уровне, соответствующем высоте экрана. Таким образом, мы защищаем поверхность стены от нагрева.

Можно уложить слой теплоизоляции или закрепить металл с помощью саморезов и керамических вставок. Но лучше крепить экран к защитным плитам или металлическим профилям. В этом случае воздушный зазор предотвращает свободный поток тепла в стену и обеспечивает хорошую изоляцию банной плиты от деревянной стены.

В нижней части стены делается специальный зазор, чтобы холодный воздух проходил через него и вентилировал стену и экран. При оснащении стены слоем теплоизоляции на ее поверхность укладывается ряд продольных реек. Пространство между ними заполняется слоем минеральной ваты или другого материала. Затем устанавливаются листы, которые прикручиваются к направляющим с помощью саморезов.

Когда необходимо изолировать стены от банной плиты?

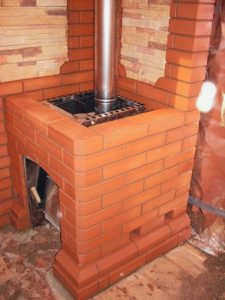

Если банная плита выполнена из кирпича или находится на расстоянии более 1 000 мм от стены, нет смысла проводить полную программу теплоизоляции. В таких случаях достаточно сделать защитный экран из фольги на влагостойкой крафт-бумаге. Важно знать расстояние между стеной и плитами с разными материалами поверхности:

Плита для сауны со стеной толщиной в половину кирпича рекомендуется располагать на расстоянии 350-400 мм от поверхности плиты;
металлическая банная плита, не покрытая кирпичом или слоем теплоизоляции, должна находиться на расстоянии не менее 1000 мм от стен;
Стальную плиту с выдвинутой и защищенной теплоизоляцией частью очага рекомендуется устанавливать на расстоянии 700 мм.

Однако большинство индивидуальных саун имеют небольшие размеры, и не всегда возможно соблюсти требуемое расстояние между ними. Поэтому лучшим решением является защита стен и потолков надежным слоем теплоизоляции из негорючих, влагостойких материалов.

Пример защиты стен

Требования СНиП.

Защита стен сауны от жара каменки выполняется в соответствии с требованиями строительных норм и правил. Самодельщику важно знать основные из них.

СНиП III-Г.11-62.

"Отопление кухонь, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ".

Согласно этим нормам, зазоры от банной плиты до поверхностей стен:

толщина стеновых панелей банной плиты 24 см, при нанесении слоя штукатурки на известковом растворе или слоя цемента толщиной 25 мм, а при нанесении слоя асбестоцементного раствора толщиной 4 см зазор должен быть не менее 13 см;
толщина стены в полкирпича и слоя известковой и асбестоизвестковой штукатурки толщиной 25 мм, а при защите асбесто-мукулитовыми плитами толщиной 4 см – расстояние должно составлять 300 мм;
при установке стальной плиты и покрытии стен плиты огнеупорным материалом минимальное расстояние от оштукатуренных деревянных стен составляет 700 мм, со слоем гипсово-известкового раствора толщиной 25 мм;
если стальная банная плита устанавливается в сауне с неоштукатуренными стенами, расстояние до стен должно быть не менее 1000 мм.

Разрешение на эксплуатацию сауны должно быть проверено и подписано пожарным инспектором во время инспекционных измерений. Только после этой процедуры сауну можно использовать.

СНиП 2.04.05-91

"Отопление. Вентиляция и кондиционирование".

Если приобретается промышленная плита, то требования к установке можно найти в инструкции. Домашние мастера должны знать и соблюдать несколько требований:

потолок в помещении сауны защищен асбестовой плитой, штукатуркой и листовым металлом толщиной до 1 см, в этом случае кладка плиты производится на такой высоте, чтобы расстояние от потолка было не менее 250 мм;
При установке стальной плиты, оштукатуренной с защитным слоем теплоизоляции, следует соблюдать расстояние от потолка не менее 700-800 мм, если потолок оштукатурен и защищен негорючими материалами;
Во всех остальных случаях расстояние от потолка должно составлять 1200 мм.

Строительные нормы

Устанавливать теплоизоляцию в бане рекомендуют не только владельцы бань, но и строительные нормы.

СНиП III-Г.11-62 гласит, что:

Толщина кирпичной стены печи должна быть не менее 24 см, плюс слой штукатурки 2,5 см. Расстояние от стены должно быть не менее 13 см;
Стена в полкирпича из смеси извести и асбеста толщиной 2,5 см или обложенная асбестовой плитой толщиной 4 см, должна располагаться на расстоянии не менее 30 см друг от друга;
Стальной радиатор, покрытый теплоизоляционным материалом, не должен находиться ближе 70 см к оштукатуренному срубу;
Открытая стальная плита должна находиться на расстоянии одного метра от непокрытой деревянной стены.

Кроме того, установлены нормы для высоты между плитой и потолком и вентиляционным устройством.

Зазор между открытой плитой и потолком должен быть не менее 1,2 метра.

Рынок строительных материалов предлагает широкий ассортимент огнестойких материалов, которые можно использовать для защиты древесины в сауне.

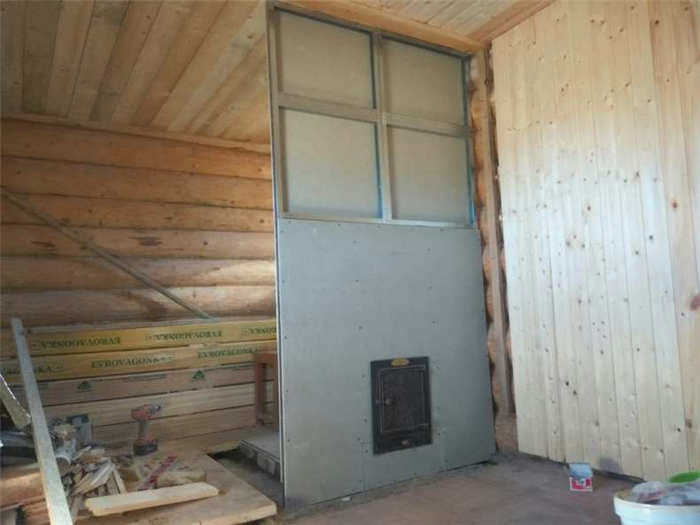

Гипсокартон

Промышленность выпускает гипсовые плиты, которые выдерживают высокие температуры. Их поверхность покрыта специальными веществами. Материал не горит при воздействии открытого огня и сохраняет свои свойства. Цвет этого материала отличается от обычного гипсокартона.

Рекомендуется приобретать гипсовые плиты толщиной 12 мм. С их помощью можно защитить потолок. Обратите внимание, что огнеупорные плиты имеют больший вес.

Как укладывать огнестойкий гипсокартон:

Очистите, загрунтуйте и выровняйте поверхность стены раствором;
Установите гидроизоляционную мембрану;
Покройте стены и потолок специальным огнезащитным составом;
Закрепить профиль для укладки плит;
Прикрепите гипсокартонные листы к профилям с помощью саморезов;
Деревянные поверхности можно обработать водоотталкивающими растворами.

Затем поверхности можно грунтовать и декорировать.

Изоляция банной плиты от стены. Что лучше?

Расположение: lexys72 " 23 сен 2015, 23:00

МБОР-материал базальтовый рулонный огнезащитный
На сайте тисола есть описание по применению. Дымоходы кухонных плит и тд.

Yastrebov72 offroader
Сообщения: 13679 Зарегистрирован: 14 мар 2006, 00:00 Награды: 2

Рейтинг: 27 260

Репутация: +36

Изоляция банной плиты от стены. Каким способом лучше всего это сделать?

Сообщение Yastrebov72. " 25 сен 2015, 01:37

Очевидно я не читал govt….. Вопрос к практикам… Строительство: печь, 1 см воздуха, полный кирпич на ребро, 2 см изоляции (фольгированная изоляция + базальт). Затем обрешетка, затем бревна….
Мы не обожжемся!
