Свайно-винтовая технология позволяет сократить время и затраты на изготовление фундаментов зданий, возводимых на проблемных грунтах, но у этой технологии есть свои нюансы. Чтобы избежать повышенных расходов на отопление и добиться комфортного микроклимата в доме, необходимо усилить теплоизоляцию фундамента подвала. В этой статье мы расскажем вам о том, как надежно утеплить подвал в винтовом фундаменте.
Проблематика: особенность технологии изготовления свай
Утепление свайных фундаментов деревянных домов является необходимым условием для комфортного, круглогодичного проживания. Проблема в том, что свайный фундамент возвышается над землей, и зимой, в результате постоянной циркуляции холодного воздуха под домом, полы в комнатах остаются холодными, увеличиваются расходы на отопление.
Кроме того, влажная почва и конденсат, возникающие в результате разницы температур внутри и снаружи дома, приводят к повышению уровня влажности в помещениях. Это, в свою очередь, помимо чисто физического дискомфорта, влечет за собой образование плесени на полу и стенах, а также в углах.

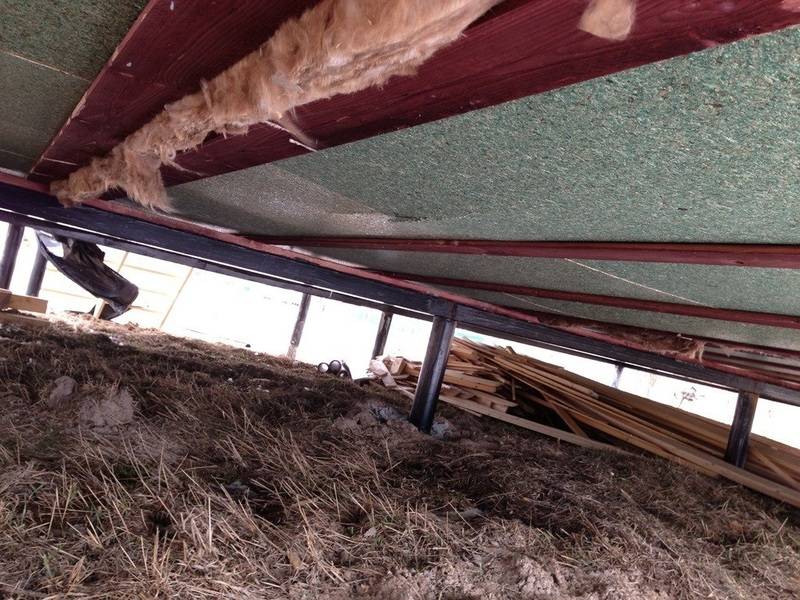

Основная изоляция: изоляция пола
Когда свайный фундамент заложен, пол утепляется: между лагами по коробке укладываются гидроизоляционные и теплоизоляционные материалы, наиболее популярными в настоящее время являются пеноизол, пенополиуретан, пенополистирол и пенопласт (из-за своей низкой стоимости), сверху может быть выполнена легкая бетонная стяжка. Дополнительную тепловую защиту могут обеспечить отделочные материалы, например, паркет или ламинат с усиленной подложкой, половая доска. Однако необходимо также утеплить основание свайного фундамента.
Как утеплить нижнюю часть здания
Для того чтобы обеспечить максимальную защиту от проникновения холода в здание через фундамент, необходимо изолировать нижнюю часть дома от циркуляции низкотемпературных воздушных масс. Как утеплить подвал дома на винтовых сваях? Этого можно достичь, закрыв свободный доступ воздуха под дом, для этого необходимо по периметру здания уложить “цокольный блок”, также известный как “ложный подвал”.
Наиболее распространенные способы строительства ложного подвала сегодня следующие:
Возведение кирпичной стены по периметру;
Облицовка периметра декоративными панелями.
Возведение кирпичной стены по периметру
Обложите кирпичом периметр до половины ширины кирпича (для этого подходит только красный кирпич). Изолируйте подвал дома на винтовых сваях, построив кирпичную стену следующим образом:
Выкапывается траншея глубиной около 25 см и шириной около 30 см (так, чтобы края фундамента немного выходили за пределы стены с обеих сторон);
Насыпается слой песка толщиной 10 см и уплотняется;
Укладывается армирующая сетка;
Канальный фундамент оставляют на месте до полного застывания;
Выполняются кладочные работы;

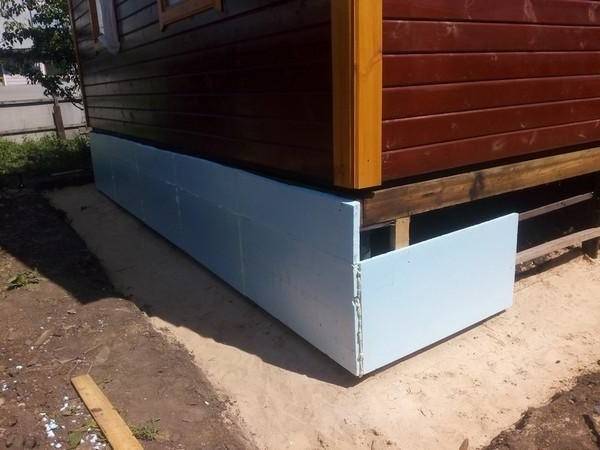

Теплоизоляционный материал (экструдированный полистирол, пенопласт, пенополистирол) крепится к внутренней поверхности стены с помощью специального клея или крепежных приспособлений;
Стыки между изоляционными плитами заделываются морозостойкой монтажной пеной.
Некоторые мастера при утеплении подвала дома на винтовых сваях для дополнительной изоляции рекомендуют посыпать пространство под домом слоем керамзита. Гигроскопичность, высокая скорость испарения влаги и низкая теплопроводность этого материала обеспечивают дополнительную защиту здания от потери тепла.
Во время кладки следует оставлять вентиляционные отверстия на противоположных сторонах дома. Отверстия необходимы для вентиляции пространства под домом, чтобы не скапливался конденсат и влага не проникала в дом.
Этот способ изоляции дороже и занимает больше времени, чем установка панелей, о которой мы поговорим чуть позже, но кирпичная стена гораздо меньше подвержена механическим повреждениям.
Облицовка периметра декоративными панелями
Как утеплить подвал в доме на сваях с каркасно-панельной облицовкой? Для облицовки перекрытия фундамент не требуется, перечень работ по утеплению перекрытия следующий:
На сваи укладывается каркас, на который будут крепиться изоляционные плиты, а затем плиты. Каркас может быть из сварных профилей или из деревянных реек, которые должны быть пропитаны антисептиком для предотвращения гниения;
В месте прилегания изоляционных плит и фольги к основанию выкапывается неглубокая траншея (глубиной около 10 см). Траншея заполняется керамзитом, в котором утоплен нижний край теплоизоляционных панелей и декоративных панелей;
Теплоизоляция (экструдированный полистирол, пенополистирол, пенопласт) крепится к каркасу металлическими шурупами (выбираются в зависимости от типа каркаса);
Стыки между панелями заделываются монтажной пеной;
Декоративные панели крепятся к теплоизоляционным панелям с помощью специального морозостойкого клея или металлических изделий.
Для обустройства ложного подвала при утеплении фундамента частного дома можно использовать панели из любого материала, имеющегося в продаже специально для облицовки подвала, но также подойдет сайдинг, наружная облицовка, доски, деревянный шпон. Разумеется, все деревянные материалы должны быть обработаны специальной пропиткой, которая защищает древесину от гниения и горения.
Как и в случае с дымоходом из кирпичной кладки, при облицовке панелями также необходимо оставлять вентиляционные отверстия.
Этот метод намного дешевле и быстрее, чем возведение кирпичной стены. Однако, если во дворе будет происходить какая-то активность (садоводство, игры детей, парковка автомобилей), следует учесть, что кирпичная стена более устойчива к механическим нагрузкам.
На каком этапе строительства следует сооружать подвесной погреб?
Оптимальным вариантом возведения дома или другого строения является проведение строительных работ в строгом соответствии с проектом дома, который основан на расчетах, в том числе тепловых. Проектировщики Первого строительного центра “Сатурн-Р” учитывают все факторы, влияющие на энергоэффективность здания, и определяют наилучший вариант утепления подвала.
В зависимости от проекта дома, эта часть работ может быть выполнена сразу после установки свай и возведения несущих перегородок или после завершения строительных работ. Например, кирпичную стену удобнее возводить, когда еще не началась укладка пола, а клеить панели можно и после завершения строительных работ.
Технология ручного утепления свайных фундаментов с использованием пенопласта и полистирола
Особенностью свайных фундаментов является их способность обеспечивать прочную и надежную опору для зданий в самых сложных и трудных условиях.
Благодаря свайной системе фундамент опирается не на поверхностные неустойчивые слои, которые часто переувлажнены или подвержены периодическому притоку грунтовых вод, а на плотные, глубокие слои.
Фундамент характеризуется высокой механической прочностью и не зависит от уровня грунтовых вод.
Недостатком этого типа конструкции является невозможность утепления подземной части фундамента, в частности свай.
Это создает благоприятные условия для образования конденсата во внешних зонах, что способствует ухудшению состояния и коррозии материалов.
Рассмотрите доступные варианты решения этой проблемы.
Необходимо ли утеплять свайные фундаменты?
Теплоизоляция строительных конструкций проводится только для того, чтобы остановить образование конденсата. Распространенное мнение большинства людей о том, что дома утепляют для снижения теплопотерь, неверно.
Основной проблемой является сырость в стенах и потолках, гниение деревянных элементов и коррозия металлических деталей. Бетон также подвержен этому процессу – он впитывает воду, что может привести к образованию грибков и плесени.
Рано или поздно влага замерзает и расширяется, “разрывая” бетонные конструкции изнутри, что опасно для состояния всего здания.
Поэтому нет смысла говорить о полезности или целенаправленности теплоизоляции – это абсолютно необходимая процедура, нормализующая микроклимат внутри помещений, предотвращающая разрушение материалов и продлевающая срок службы здания.
Однако часто возникают ситуации, когда вместо изоляции необходимо установить запорный клапан, чтобы предотвратить контакт фундамента с теплым воздухом в помещении..
Поэтому, прежде чем принять решение об установке теплоизоляции, необходимо тщательно проанализировать физическую природу происходящих процессов и решить, эффективна ли теплоизоляция в данном случае или необходимы другие меры.
Методы изоляции
Всего существует два метода изоляции:
Подвал
Суть метода заключается в установке фальш-цоколя для блокировки проникновения наружного воздуха в зазор между грунтом и фундаментной балкой.
Возможны два варианта:
- Сам подвал надлежащим образом изолированТаким образом, внутренняя атмосфера дома и пространство подвала сообщаются друг с другом, благодаря чему температура в подвале остается достаточно высокой. Этот метод подходит для домовладельцев на металлических (винтовых) сваях и при наличии технического подвала с инженерными коммуникациями. Можно периодически обслуживать металлические элементы фундамента и соединительную арматуру, и риск замерзания трубопроводов исчезает.
- Подвал полностью заполнен теплоизоляцией.. Как правило, используется керамзит, который не гниет и не подвержен внешним воздействиям. Единственная проблема с этим материалом заключается в том, что ему требуется очень много времени для высыхания, прежде чем он намокнет, поэтому необходимо убедиться, что подвал должным образом гидроизолирован. Этот вариант хорош для железобетонных фундаментов (забивных или буронабивных), которые не требуют регулярного обслуживания. Прочное основание позволяет сэкономить много денег на отоплении и предотвращает сырость фундаментной плиты.
Под полом
Подогрев пола осуществляется в тех случаях, когда нет необходимости поддерживать более высокую температуру под полом. Здесь нет открытых водопроводных труб, труб отопления или других элементов, требующих высоких температур.
В таких случаях фальшподвал устанавливается только в декоративных целях и в качестве барьера для осадков и снега. Создается герметичное отделение от внутреннего воздуха и пространство между ним и пустотой подпола, которое заполняется теплоизоляцией.
В качестве альтернативы укладывается слой теплоизоляции, а затем стяжка с подогревом пола. Таким образом, пол эффективно изолируется, и в подвале не образуется конденсат.
При необходимости возможно периодическое проникновение и обслуживание металлических деталей (нанесение антикоррозийного покрытия).
В качестве теплоизоляции можно использовать все распространенные материалы, но следует избегать влагопроницаемых типов (минеральная вата, эковата и т.д.).
Лучшим выбором будет:
- Пенополистирол. Правильное название этого материала – гранулированный пенополистирол. Он является лидером среди теплоизоляторов благодаря своей самой низкой цене. Это легкий материал, доступный в различных вариантах толщины. Он практически не вступает в реакцию с водой, не гниет, хорошо сохраняет тепло, легко режется и обрабатывается. Гранулы пенопласта содержат углекислый газ, поэтому они не способствуют горению.
- Пеноплекс. Этот материал называется экструдированный пенополистирол. Он является ближайшим родственником полистирола, но производится по другой технологии и представляет собой однородную массу затвердевшего пенопласта, а не отдельные гранулы, склеенные между собой. Он немного лучше полистирола по всем параметрам, но имеет более высокую цену и, соответственно, немного меньший спрос.
- Жидкая полиуретановая пена. Материал, позволяющий изолировать сложные, изогнутые и сильно фрагментированные поверхности. Он наносится методом распыления и требует специального оборудования. В результате получается герметичный слой изоляции, который полностью устойчив к воздействию воды и биологических агентов и мало чувствителен к изменениям температуры. Единственными ограничивающими факторами являются относительно высокая цена и необходимость в специализированном оборудовании.
Самодельная теплоизоляционная техника
Для утепления свайного фундамента существует ряд процедур, которые необходимо рассмотреть отдельно:
Конструкция цоколя
Фальш-плинтус (или, как его обычно называют, таран) – это, как правило, полоса листового металла, прикрепленная к обрешетке балки.
Этот вариант не подходит для высококачественной изоляции, так как необходимо не только обеспечить несущую конструкцию для теплоизолятора, но и создать прочную и надежную гидроизоляцию.
Поэтому сначала следует построить цоколь из кирпичной кладки и качественный терморазрыв.
Такой подход полностью предотвратит увлажнение почвы в районе свайного поля и создаст условия для полноценного функционирования теплоизоляции.
Теплоизоляция с помощью декоративных панелей
Декоративные панели представляют собой панели цокольного сайдинга, наклеенные на теплоизоляционные панели (обычно из полистирола). Установка таких панелей позволяет совместить декоративную отделку и утепление в одной операции, что значительно экономит время.
В то же время стоимость приобретения панелей значительно выше, чем у обычных утеплителей, а качество изоляции не самое лучшее. Этот вариант можно использовать в регионах с относительно мягкими зимами.
Пенокартон

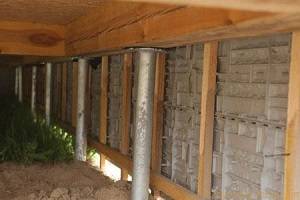

Пластиковая пена устанавливается на внутренней стороне подвала. Листы крепятся с помощью плиточного клея, дополнительно можно использовать дюбели с большими пластиковыми шайбами.
Вы должны устанавливать листы как можно плотнее, без зазоров и щелей. Обнаруженные щели немедленно заполняются монтажной пеной.. Эффективность изоляции зависит от толщины пены.
На практике наиболее удачный размер листа – 50 мм, но в регионах с холодными зимами можно использовать более толстые листы.
Пеноплекс
Монтаж пенокартона практически не отличается от техники монтажа пенопластовых плит. Используются те же материалы и те же методы; толщина пенопласта подбирается по тем же принципам..
Характеристики материала несколько выше, но главное преимущество – его долговечность.
Пенопласт не крошится, как пенопласт. Монтаж изоляции в сложных условиях происходит быстрее и с меньшими потерями.
Жидкая полиуретановая пена
Этот материал наносится снаружи с помощью специального оборудования. Это означает, что можно создать абсолютно герметичный слой любой толщины.
В этом случае не остается никаких зазоров или разрывов, а созданный слой абсолютно герметичен.
Этот материал подходит для изоляции неровных поверхностей с большим количеством выступающих частей. Из-за своей высокой цены он пока не получил широкого распространения, но пользователи, использовавшие этот тип изолятора, высоко оценивают его полезность.
Как утеплить пол
Пол можно утеплить несколькими различными способами:
- Создание засыпного изоляционного слоя между основанием и подстилающим слоем.
- Заполнение пустоты под полом с помощью изоляции подпола.
- Строительство настила с теплоизоляцией и заливка системы подогрева пола.
Выбор оптимального варианта основывается на существующих условиях, конфигурации и наличии коммуникаций в подстилающем слое. Наиболее распространенные варианты включают создание изолирующего слоя между основанием и полом и установку системы подогрева пола.
В обоих вариантах процедура запуска одинакова:
- Установка балок. Они должны обеспечивать неподвижность и прочность пола, желательно опираться на поверхность штабеля.
- Планки устанавливаются на нижние края балок, которые будут служить краями для укладки досок пола.
- Доски уложены. Используются обрезные доски, укладываемые крест-накрест между балками.
- Поверх плит укладывается теплоизоляция. Можно использовать пенопласт или вспененный полистирол. Если она достаточно толстая, можно использовать керамзит, но для эффективности слой должен быть не менее 30 см, что не всегда возможно.
- Укладывается гидроизоляционный слой.
Затем укладывается подложка, напольное покрытие или трубы подогрева пола, выполняются все соединения, проверяется функциональность и затем заливается слой стяжки (около 10 см).
Этот вариант завоевывает все больше приверженцев, поскольку позволяет экономично и эффективно обогревать помещения.
Теплоизоляция в деревянном доме
В зависимости от высоты свай (и подвала) существует три варианта теплоизоляции:
- Внешняя изоляция подвала, выполненная по всему периметру.
- Внутренняя изоляция пола.
- Полная изоляция производится как на цоколе, так и на плите.
Деревянные дома обладают более высокими теплоизоляционными свойствами, поэтому однозначно определить наиболее эффективный вариант невозможно. Необходимо учитывать климатические условия, количество снежного покрова, особенности конструкции и другие факторы.
Технология теплоизоляции свайных фундаментов
При утеплении свайно-винтовых фундаментов необходимо учитывать следующие требования:
- Под домом должен быть обеспечен хороший барьер для влаги.
- Должен быть обеспечен доступ в подвал для периодического обслуживания свай и фундамента.
- Необходимо обеспечить хорошую теплоизоляцию.
Свайно-винтовые фундаменты обычно имеют деревянное или, реже, металлическое основание. Самый простой способ утепления – установить обрешетку вдоль линии тумбы (фальш-цоколя), установить пенопластовые плиты, прикрепленные непосредственно к ней, и установить наружный слой из плоских асбестоцементных плит..
Полезное видео
В этом видео вы узнаете, как правильно утеплить свайный фундамент:
Приложение
Изоляция элементов свайного фундамента выполняется исходя из особенностей конструкции, материала и других свойств фундамента. В каждом конкретном случае ситуация должна рассматриваться с точки зрения физических процессов, происходящих в узлах фундамента и на его внешних элементах.
Зачастую целесообразнее ограничить изоляцию отсечкой перекрытия первого этажа, чтобы уменьшить потери тепла внутри дома, обеспечивая при этом вентиляцию и свободный доступ к надстройке.
В других случаях для достижения максимального эффекта требуются иные меры. Однако в каждой ситуации необходимо сначала выяснить, существует ли срочная необходимость в установке теплоизоляции и будет ли эта мера иметь положительный эффект.
В противном случае это будет лишь пустая трата времени и материалов вместо полезного эффекта.
Утепление свайных фундаментов: пошаговые инструкции
Каждый владелец участка, начиная строительство собственного дома, старается максимально снизить общую смету расходов. К счастью, обилие современных технологических достижений позволяет выбрать наименее затратный подход к строительству, не теряя, конечно, при этом утилитарной ценности будущего здания.
Изоляция свайных фундаментов
Возведение фундамента дома обычно считается одним из самых материалоемких, дорогих и длительных этапов строительства. Однако многие типы жилых и коммерческих зданий не требуют заливки ленточного фундамента или монолитного плитного фундамента. Просто установите сваи, которые, связанные вместе с софитной балкой, станут надежным основанием для возведения стен. Такой подход всем хорош, но дом очень часто, особенно если рельеф местности очень неровный, оказывается “парящим в воздухе”, то есть под полами первого этажа образуется продуваемое всеми ветрами пространство. Ничего страшного – достаточно правильно утеплить свайный фундамент, и здание по внешнему виду совершенно не будет отличаться от тех, которые основаны на “классическом” бетонном фундаменте.
Несколько слов о свайном фундаменте
Свайно-винтовые фундаменты имеют множество существенных преимуществ.
- Прежде всего, они становятся наиболее выгодным решением, когда дом строится на неустойчивом, подтопляемом грунте, со склонностью к зимнему пучению. Нижняя винтовая часть сваи достигает уровня ниже уровня промерзания, слои почвы стабильны, а сезонные колебания поверхности не оказывают негативного влияния на строящийся дом.
- Этот фундамент является наиболее экономичным и простым при строительстве домов в труднодоступной местности – уровень нижней фермы легче всего достичь при таком подходе.
- Строительство свайно-винтовых фундаментов меньше зависит от времени года и погоды – строительство можно вести в любое время года.
- Этот фундамент также не имеет себе равных по срокам строительства.
- Технология его строительства достаточно проста, и при соблюдении определенных условий его можно осуществить собственными силами.
- С точки зрения затрат наиболее экономичным является строительство свайного фундамента.
Всю технологию изготовления свайного фундамента для строительства дома вкратце можно представить следующим образом:
| Иллюстрация | Краткое описание выполняемой операции |
|---|---|
 |
Сваи представляют собой трубы из нержавеющей стали диаметром не менее 100 мм и толщиной стенки не менее 4 мм. Детальные параметры свай, включая их длину, рассчитываются проектировщиками в зависимости от уровня планируемых нагрузок, общих условий грунта и рельефа строительной площадки. Нижний конец ворса затачивается одним или несколькими приваренными спиральными ножевыми лезвиями. |
 |
Сваи обычно заканчиваются оголовками свай, к которым привариваются монтажные площадки. Диаметр оголовков свай таков, что они плотно прилегают к свайной трубе. |
 |
После разметки свайного поля на месте свайного фундамента обычно выкапываются ямы глубиной примерно 300÷500 мм. Их часто смачивают водой, чтобы облегчить первоначальное забивание свай в грунт. |
 |
Свая устанавливается вертикально в яме, а болт вставляется в отверстие на вершине сваи. |
 |
Усилиями двух (иногда более) человек свая вращается, постепенно погружаясь все глубже и глубже в землю. Самое главное на этом этапе – крепко держаться за вертикальность пропеллера. Завинчивание продолжается до достижения заданной глубины. Многие строительные компании имеют специализированную технику для механизации этой наиболее трудоемкой операции. |
 |
После установки всех свай на каждой трубе с помощью лазерного или водяного уровня тщательно отмечается общее выступание сваи. Оно обязательно должно быть ниже отверстия, в которое вставляется шип. |
 |
Затем все сваи обрезаются до одного уровня. |
 |
Замешивается бетонный раствор, и свая заполняется до верха через воронку. |
 |
Консистенция раствора должна быть достаточно жидкой, чтобы полностью заполнить полость в трубе, без воздушных пузырьков. Нет необходимости ждать, пока бетон затвердеет. Сразу же переходите к следующему шагу. |
 |
Сваи крепятся с помощью стандартных стопорных дюбелей, чтобы монтажные площадки были правильно выровнены. Наконечники свай постоянно приварены непрерывным швом |
 |
Для предотвращения любых колебаний сваи рекомендуется использовать вспомогательную стальную полосу, приваренную к свае ниже головы сваи. Если сваи достигают значительной высоты, иногда необходимо сварить несколько рядов полос. Эта операция особенно важна, если ребристая балка будет крепиться непосредственно к платформам для установки свай. |
 |
Другой подход заключается в установке общей хорды, например, из швеллера подходящего размера. Строительные леса станут основой для дальнейшего возведения стен дома. |
 |
Монтаж свайно-винтового фундамента должен быть завершен зачисткой шлаковых швов и качественной обработкой всех металлических деталей антикоррозийными составами. |
Акцент в таблице сделан на изготовление вала из стальных прутков. Однако возможны вариации.
- На рисунках “А” и “В” показаны сварная двутавровая балка и швеллерная секция соответственно.
- Фрагмент “С” – стойка вообще не используется, а нижняя окорочная балка прикреплена к колодкам для крепления свай.
- Наконец, вариант “D” – это заливка железобетонного цоколя. В этом случае создается своеобразный “симбиоз” между сваями и ленточным фундаментом.
Этот вариант самый трудоемкий, к нему чаще всего прибегают, если хотят создать прочное основание для строительства дома из кирпича или газосиликатных блоков.
Stroyday.ru Главный редактор. Инженер.
В этом случае на этапе заливки бетона в сваи помещается арматурная конструкция – она должна выступать сверху. После установки свай устанавливается опалубка для надстройки и укладывается армирующая лента, которая должна быть соединена с внутренней арматурой свай. Заливается раствор, и полученная конструкция будет готова к дальнейшим строительным работам только после полного созревания бетона (не ранее чем через месяц).
Фундамент может быть приподнят над землей, находиться на поверхности или быть похожим на традиционный ленточный фундамент с небольшой глубиной заложения. Но в любом случае он покоится не на земле, а на сваях.
Различные варианты расположения железобетонных свай
1 – спиральный ворс;
2 – внутреннее армирование в свае;
3 – полоса усиления колонны;
4 – железобетонные колонны.
Так много внимания уделяется разновидностям обвязки свай, поскольку это напрямую влияет на технологический подход к изоляции свайных фундаментов.
Почему стоит утеплять свайные фундаменты?
Может показаться, что нет смысла утеплять свайные фундаменты. Он покоится в глубокой непромерзшей почве, поэтому не подвержен пучению. Если свайный фундамент правильно подготовлен к коррозии, ему также не придется опасаться разрушительного воздействия почвенной и атмосферной влаги.
Однако остаются очень чувствительные области, а также ряд других нерешенных вопросов:
- Если залит железобетонный пол, независимо от его положения относительно земли, эта конструкция становится очень сильным аккумулятором холода. Естественно, массивная надстройка будет отводить тепло от опирающихся на нее стен и перекрытий, что приведет к значительным потерям тепла в здании и увеличению затрат на его восполнение через систему отопления.
По сути, цели теплоизоляции в данном случае те же, что и при теплоизоляции обычного монолитного ленточного фундамента – снижение теплопотерь и защита самой железобетонной конструкции от воздействия перепадов температур.
- Если стены стоят на деревянном или металлическом фундаменте, под домом остается пространство, куда дует ветер. В холодное время года это также приводит к охлаждению первого этажа и нижней части стен. Конечно, можно обеспечить очень надежную многослойную изоляцию пола, но все же лучше полностью исключить потери тепла, закрыв щель изолирующей конструкцией.
- Если дом оснащен даже минимальными “удобствами” – водопровод и даже простейшая канализация, коммуникации будут проходить прямо через это пространство под полом. Изоляция свайного фундамента повысит уровень защиты коммуникации от промерзания и механических повреждений.
- С эстетической точки зрения дом будет выглядеть гораздо выигрышнее, если цокольная часть свайного фундамента будет утеплена и красиво оформлена снаружи. Кроме того, ветер неизбежно заносит мусор и грязь на открытое пространство, что само по себе неприятно и требует дополнительного ухода и внимания.
- Дом будет защищен наилучшим образом, если по периметру его стен установить периметр. Комплексный подход к теплоизоляции любого фундамента подразумевает также создание под ним высококачественного, незаплывающего, т.е. теплоизолированного подвала.
Теперь, когда читатель, кажется, убежден в необходимости утепления свайных фундаментов, мы можем перейти к обсуждению некоторых типичных случаев выполнения этих работ.
Изоляция свайных фундаментов с железобетонными основаниями
Это один из самых сложных случаев, поскольку цель состоит не только в том, чтобы закрыть доступ холодного воздуха в подвал, но и выполнить теплоизоляцию всего фундамента, чтобы он не подвергался разрушительному воздействию и не стал массивным тепловым мостом.
Существует также несколько вариантов, в зависимости от высоты свайного фундамента подвала, положения железобетонного плота, особенностей плиты первого этажа и т.д.
Рассмотрим одну из часто используемых схем:
Первый вариант изоляции свайного фундамента с железобетонной люлькой
1 – грунт на строительной площадке.
2 – установленный свайный фундамент, который заканчивается массивной железобетонной крышей (поз. 3). Сама крыша является основанием для газобетонной (кирпичной) стены (поз. 4).
С внешней стороны (это обязательное условие) укладывается слой теплоизоляции необходимой толщины (п. 5). Лучшим решением для теплоизоляции является использование экструдированного пенополистирола, например, плит “Пеноплекс-Фундамент”. Этот материал устойчив к высоким статическим и динамическим нагрузкам, не боится воздействия атмосферной и грунтовой влаги и имеет отличные показатели термостойкости.
Панели “Penoplex” – комплексное утепление дома
Ассортимент теплоизоляционных композитных панелей Penoplex охватывает буквально все области домостроения. Подробнее о преимуществах изоляция Penoplex и технологии его применения – в специальной публикации нашего портала.
Горизонтальный изоляционный слой (поз. 6) плотно примыкает к изоляции ограждающей конструкции здания без зазоров, чтобы предотвратить проникновение мороза и вспучивание грунта вокруг стен и тем самым обеспечить целостность бетонного основания по периметру (поз. 7). Нередко бетонное основание заливают, например, тротуарной плиткой.
Над ним, также без зазора, стыкуется, как показано на рисунке, или, что еще лучше, устанавливается с нахлестом фасадной изоляции (поз. 8), чтобы на границе между цоколем и стеной не образовывался мостик холода.
Цены на изоляцию Penoplex
С утеплением пола с помощью этого подхода решается следующим образом:
Stroyday.ru Редактор. Инженер.
Внутри делается песчаная подушка размером примерно 500 мм (поз. 9). Вместо песка подушку можно также сделать из сыпучего утеплителя – керамзита, или использовать композитный, слоистый вариант. Поверх этого заполнения необходимо уложить гидроизоляционный слой (п. 10) – обычно это несколько слоев рубероида, уложенных внахлест.
Сверху заливается черновая стяжка с армированием (поз. 11). Покройте его слоем теплоизоляции (поз. 12), например, тем же “Пеноплексом”. А поверх него – стяжка толщиной 60÷70 мм, толщина которой может поддерживаться водяным или электрическим подогревом пола.
Такая схема практически полностью закрывает доступ к холодному потолку и стенам, и подвала как такового просто нет.
Другой вариант – когда без подвала не обойтись, например, когда плита первого этажа размещается на чердаке.
И в этом случае чердак также изолируется снизу, от земли.
Вначале все то же самое – грунт (поз. 1) с ввинченной сваей (поз. 2) и железобетонным ростверком (поз. 3). Отличия – кладка цоколя (поз. 4) выходит из цоколя, который уже становится основанием для кирпичных или блочных стен (поз. 5).
Вертикальная изоляция подвала выполняется с использованием того же пенополистирола (поз. 6). Однако в этом случае также обеспечивается горизонтальная изоляция самого плота снизу. Для этого сначала укладывается гравийное основание (поз. 7), затем уплотненное песчаное основание (поз. 8), а затем слой того же теплоизоляционного материала (поз. 9). Лучшее решение – сделать эту конструкцию до заливки шахты, т.е. в этом случае горизонтальный изоляционный слой будет использоваться в качестве нижней поверхности опалубки. Таким образом, фундаментная лента надежно изолирована снаружи и снизу.
С внешней стороны цоколя и фасадной стены предусмотрена декоративная облицовка (поз. 11), которая может представлять собой панели, сайдинг с вентилируемой полостью или слой штукатурки по технологии “мокрый фасад”.
На рисунке показана стяжка (поз. 10) без собственной изоляции, но такой теплоизоляцией не следует пренебрегать. Это значительно повысит экономическую эффективность данного строительства, так как промерзание грунта под подвалом никогда не будет отменено.
На плот укладывается плита перекрытия (поз. 12), под которой неизбежно находится подвал (поз. 13). Кроме того, пол теплоизолирован типичным образом. Сначала укладывается слой гидроизоляции в рулоне или на пленке (поз. 14), затем слой теплоизоляции (поз. 15) и, наконец, стяжка или система “теплый пол”.
Весь гребень (пояс) должен быть всегда открыт до фундамента. Не будет никакого вреда, если нижняя часть изоляции находится ниже уровня земли – как уже упоминалось, Foamlax совершенно не боится этого эффекта.
Перед креплением теплоизоляции к кровельному покрытию все бетонные и металлические поверхности должны быть сначала тщательно изолированы специальными битумными составами, а для гарантированного результата рекомендуется также использовать высококачественную рубероидную бумагу.
Крепить теплоизоляцию к водонепроницаемому бетонному основанию рекомендуется с помощью специального клея, разработанного специально для теплоизоляционных работ. Он может быть в виде сухого раствора, готового пастообразного состава или в тубах типа монтажной пены.
Один вид клея для изоляционных работ
Плиты Foamlax имеют ребра, которые позволяют легко склеивать их между собой, не оставляя зазоров. Однако если остаются щели, их заполняют монтажной пеной. Если используется пена, рекомендуется после обрезки излишков покрыть все стыки сверху битумным герметиком.
Крепление панелей к бетонной полосе ниже уровня земли не предусмотрено, но в области цоколя, при необходимости, можно использовать “грибовидные” дюбели.
Как уже упоминалось выше, в этом случае также необходимо установить горизонтальную теплоизоляцию по периметру здания, под герметиком. Для этого необходимо заранее выкопать траншею глубиной 400 мм. Дно заполняется и уплотняется песчано-гравийной подушкой, а затем изоляционные плиты прибиваются шпильками так, чтобы они плотно соединялись с вертикальной изоляцией.
Соединение вертикальных и горизонтальных изоляционных плит и установка армирующей сетки
Поверх изоляции укладывается армирующая сетка. Установите опалубку вокруг внешнего края будущего перекрытия. Затем можно залить бетон, чтобы создать небольшой перепад высот примерно 30-50 мм, с уклоном от стены.
Заливка бетона на задней стене
Это фактически конец изоляции свайных фундаментов железобетонными основаниями. После полного затвердевания цоколя остается только выполнить внешнюю облицовку, например, панелями, плиткой, штукатуркой и т.д.
Остается нерешенным вопрос о толщине теплоизоляции, как вертикальной, так и горизонтальной, что также имеет здесь большое значение.
Этот параметр можно легко рассчитать, используя стандартизированные значения сопротивления теплопередаче строительных конструкций, рассчитанные для соответствующего строительного региона. Эти значения можно определить, например, по прилагаемой диаграмме – в данном случае нас интересуют фиолетовые цифры – для стен.
Карта диаграммы с нормированными значениями сопротивления теплопередаче
Если мы знаем значения коэффициента теплопроводности строительных и изоляционных материалов и толщину фундаментной ленты, мы можем легко рассчитать необходимую толщину теплоизоляции. Мы не будем приводить формулы расчета, а предложим воспользоваться удобным калькулятором:
Калькулятор для расчета толщины вертикальной изоляции свайного фундамента с бетонным плотом
В качестве теплоизоляционного слоя могут использоваться и другие материалы, такие как обычный полистирол (пенополистирол), пенополиуретан в виде плит или напыления. Все эти факторы также учитываются в калькуляторе.
Полученное значение округляется и корректируется с учетом стандартной толщины изоляционного материала.
Без особых ошибок можно использовать другой табличный метод определения толщины изоляции.
Кстати, это позволяет определить рекомендуемые размеры горизонтального теплоизоляционного слоя по толщине и ширине от стены. Кроме того, рекомендуется сделать теплоизоляцию толще в наиболее уязвимых местах, т.е. в углах дома.
Утолщение горизонтального изоляционного слоя в углах здания
Параметры для этого армирования – общая толщина слоя и длина участка от угла дома – также получены из таблицы.
Для начала достаточно приблизительно определить так называемый “индекс мороза” для соответствующего региона (округленно до 500). Для этого можно использовать следующую карту морозов:
Карта с изотермами “морозного индекса”
Теперь остается только открыть таблицу и определить необходимые значения для вертикальной и горизонтальной теплоизоляции фундамента:
| “Индекс замерзания”, ИМ (градусо-часы) | до 35000 | 35000 | 40000 | 50000 | 60000 | 70000 | 80000 | 90000 |
|---|---|---|---|---|---|---|---|---|
| Вертикальная теплоизоляция фундамента: | ||||||||
| – толщина вертикального изоляционного слоя (мм) | 84 | 91 | 98 | 112 | 126 | 140 | 154 | 168 |
| Горизонтальная изоляция по периметру фундамента: | ||||||||
| – толщина горизонтального изоляционного слоя (мм) | дополнительно | 18 | 32 | 49 | 63 | 81 | 102 | 133 |
| – S – ширина горизонтальной зоны изоляции (м) | дополнительно | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 1.8 |
| – Толщина уплотненного участка (мм) | дополнительно | 25 | 44 | 69 | 95 | 121 | 152 | 200 |
| – L – длина уплотняемой площади от углов здания (м) | дополнительно | 1.2 | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 |
При необходимости полученные значения можно округлить в большую или меньшую сторону (в зависимости от более точного значения “индекса замерзания”) и подогнать к стандартным толщинам имеющихся изоляционных материалов.
Изоляция свайных фундаментов металлическими стойками или деревянными обвязками
Главное отличие этого варианта – отсутствие массивного аккумулятора холода для “вытягивания” тепла из стен. Следовательно, основные усилия должны быть направлены не столько на внешнюю теплоизоляцию, сколько на обеспечение максимальной эффективности первого этажа.
Как правило, свайные фундаменты с таким типом соединения означают, что “уровень земли” находится довольно высоко над поверхностью земли, что может еще больше усугубляться неровностями рельефа. Заполнить все внутреннее пространство землей и затем создать подушку из песчано-глинистой смеси для изоляции в принципе возможно, но в большинстве случаев это совершенно неоправданно с точки зрения экономичности и трудоемкости. По этой причине плита подвала обычно поднимается над уровнем земли, оставляя под ней вентилируемое пространство. Это предъявляет особые требования к качеству теплоизоляции подвального перекрытия.
Изоляция подвального перекрытия
В большинстве случаев в этом типе конструкции используются балки перекрытия. Схема пола для теплоизоляции таких полов показана на рисунке:
Схема изолированного подвала и первого этажа
1 – балки перекрытия из деревянного бруса с расчетным сечением. Обычно поперечное сечение составляет не менее 100×200 мм.
В нижней части балок закрепляются черепные доски (часть 2) с поперечным сечением около 50×50 мм. Они являются основой для укладки плит пола (часть 3), толщина которых составляет примерно 25 мм. Возможно, для подложки пола был использован не самый качественный материал. Часто для экономии средств его даже не делают сплошным, с зазорами между досками, а делают так, чтобы сохранялся изоляционный материал.
Уложите гидроизоляцию под плиты полости пола (поз. 4) внахлест на балки перекрытия. Это может быть специальная влагонепроницаемая мембрана высокой плотности, но можно использовать и недорогой войлок. Нахлесты соседних гидроизоляционных полос должны быть склеены между собой.
Уложите теплоизоляционные плиты (часть 5) поверх подложки. В этом случае лучшим решением является базальтовая минеральная вата с плотностью 35÷40 кг/м3. Толщина изоляции рассчитывается или принимается равной 200 мм.
Примечание – на чертеже показаны балки под полом (поз. 6). Это высококачественный брус требуемого сечения (например, 75×75 мм). Однако, как правило, их следует устанавливать перпендикулярно балкам перекрытия. В этом случае изоляция выполняется в два слоя. Первый ряд теплоизоляционных матов укладывается между резервуарами, а второй ряд – между балками, перпендикулярно. Таким образом, между элементами деревянного пола практически отсутствуют тепловые мосты.
Как установлены балки и балки перекрытия
Качество пола и его долговечность напрямую зависят от выбора и правильной установки балок перекрытия. Как выбрать правильное сечение и как самостоятельно установить балки и лаги балки перекрытия – Читайте в специальной публикации на нашем портале.
Поверх теплоизоляции уложить слой пароизоляционной пленки (поз. 7) с паропроницаемостью не более 1 г/м²/24 ч. Закрепить его контррейками (поз. 8) толщиной 30-50 мм для создания необходимого вентиляционного зазора.
Цены на теплоизоляционные клеи Ceresit
Наконец, пол укладывается на контррейки (поз. 8). 9) изготовлены из высококачественных плит толщиной 35÷40 мм.
Перед монтажом такой конструкции пола все деревянные элементы (за исключением только верхней “чистовой” доски) должны быть тщательно пропитаны специальными составами, которые предотвращают биологическое разложение древесины, ее поражение грибком и придают материалу необходимую огнестойкость.
Все деревянные элементы должны быть тщательно защищены.
Не экономьте на пропитке – лучше сделать это в несколько слоев. В данных обстоятельствах это будет иметь большое значение – об этом будет сказано ниже.
При использовании плиты на первом этаже, помимо внутренней изоляции пола первого этажа, рекомендуется сделать наружный теплоизоляционный слой. Дело в том, что при таком расположении, без внешней изоляции, точка росы неизбежно будет оттеснена глубоко в толщу внутренней изоляции, что приведет к ее постепенному насыщению влагой. Внешний слой теплоизоляции выводит точку росы наружу.
Теплоизоляция подвала по периметру здания
Другой вопрос – что делать с зазором между поверхностью земли и основанием, т.е. с незакрытым подвалом свайного фундамента.
Мнения по этому вопросу весьма разнообразны.
- Многие строители утверждают, что достаточно качественной теплоизоляции пола, а нижнее пространство должно оставаться вентилируемым и отделанным декоративной облицовкой.
- Противники такого подхода считают, что изоляция все равно необходима, так как ненужные потери тепла, особенно в очень холодные зимние дни, будут довольно значительными и их лучше вообще избегать.
Истина, вероятно, лежит где-то посередине. Теплоизоляция – это всегда хорошая идея, но она должна быть выполнена таким образом, чтобы не повредить всю конструкцию перекрытия.
Как лучше всего вертикально утеплить подвал.
Каменная кладка
Один из вариантов – построить стену подвала из каменной кладки. Точная укладка позволит достичь определенной степени изоляции подпольного пространства и в то же время создать декоративное ограждение.
Для кладки кирпичной стены (обычно в полкирпича) необходимо подготовить подвал. Можно использовать неглубокую фундаментную ленту шириной около 200 мм, залитую по периметру дома. Однако с этим вариантом связаны некоторые опасности.
Как уже упоминалось выше, свайные фундаменты обычно устанавливаются на неустойчивом грунте, т.е. обеспечивают неподвижность самой конструкции. С другой стороны, мелкозаглубленный ленточный фундамент под кирпичную облицовку будет не таким устойчивым, а зимние волнения грунта неизбежно приведут к деформации. Как долго прослужит такая облицовка кирпичного цоколя?
Поэтому рекомендуется привязывать основание кирпичной кладки к неподвижным сваям. Этого можно достичь, например, приварив швеллер по периметру свай, расположив его точно горизонтально.
Под кладкой подготавливается плита перекрытия с приваренным к сваям швеллером.
Размер канала подбирается в соответствии с размером, в который будет укладываться кирпич. Металлический профиль после защиты от коррозии и гидроизоляции становится основанием для кладки. Хороший пример такого подхода показан на видео:
Фильм: Как закрыть цоколь свайного фундамента кирпичом
Закрытие цокольного шва кирпичами с заполнением
Другим решением проблемы является установка стены (перегородки) из листового металла или специальных панелей. Это предполагает установку перегородки на каркасную конструкцию.
С каркасом проблем быть не должно – сами сваи уже являются надежными вертикальными опорами. Если при строительстве свайного фундамента были выполнены дополнительные металлические крепления (как показано в таблице выше), то можно сказать, что каркас уже полностью готов.
Примерная схема крепления бревен к металлической свайной арматуре
1 – поверхность земли.
2 – Винтовая свая.
4 – Два ряда сварных дополнительных оголовков свай – профилированные трубы.
5 – Установка обрешетки. Это могут быть, например, листы плоского шифера, цементно-стружечные плиты (ЦСП) и часто даже изоляционные плиты из экструдированного полистирола.
6 – Внешняя декоративная облицовка.
Металлическая рама – это не догма. Деревянную конструкцию можно ограничить креплением к вертикальным сваям, например, приварив к трубам небольшие скобы для прикручивания досок или брусьев. Все деревянные элементы такой конструкции, конечно же, должны быть сначала надлежащим образом гидроизолированы.
Также может быть использован деревянный каркас
Утепление перегородки может быть выполнено как снаружи, так и изнутри. На фотографиях ниже показано, что листы ДСП с цементным клеем могут быть установлены поверх изоляции для дальнейшей отделки, либо сама изоляция (экструдированный пенополистирол) является основой для отделочных работ.
Различные возможности укладки изоляционных плит
Возможно, что сплошная перегородка изолирована изнутри, снизу. Для этого можно использовать, например, напыляемую полиуретановую пену.
Теплоизоляция изнутри путем напыления пенополиуретана
Часто в качестве материала для такого фальшзазора используются специальные плиты, которые сочетают в себе как изоляционные, так и декоративные свойства. Они изготавливаются из полистирола или пенополиуретана и на своей внешней поверхности имитируют каменные или кирпичные стены или даже клинкерную плитку. Как правило, такие термопанели имеют продуманную систему креплений и соединений между собой, что позволяет выполнить работы в кратчайшие сроки – вопросы теплоизоляции и отделки решаются одновременно.
Термопанели для подвалов – изоляция и отделка одновременно
Если установлена стандартная теплоизолированная блочная панель, ее отделка может включать множество вариантов – все на усмотрение домовладельца. В этом случае отделка сразу предусматривает выпуск цокольных молдингов.
Отделка цоколя и плинтусы
Хорошо отделанный подвал всегда способствует “солидности” дома. Какие существуют варианты отделка цоколя – Читайте в специальной публикации нашего портала.
Какой толщины должна быть изоляция? В принципе, вы можете следовать той же системе расчета, что и выше – просто введите в поле “толщина цоколя” в калькуляторе значение ноль. Данные, приведенные в таблице выше, можно также использовать для создания изолированной глухой зоны.
Глухая зона также может быть объединена с фальшподвалом, как показано выше. Иногда, однако, предпочтение отдается другому варианту – нижний край обработки не закрывается землей и не соединяется с глухой зоной, но оставляет вентиляционный зазор. Правда, теплоизоляционные свойства такого фальш-окна значительно снижаются. Но для регионов с мягкими зимами это неплохой вариант.
Варианты расположения взаимного цокольного блока и зоны затвора
Слева показана схема с полностью закрытым цокольным зазором, справа – с оставленным вентилируемым зазором.
3 – рама для крепления перегородок.
5 – гидроизоляционный слой, обеспечивающий дренаж атмосферной влаги. Обратите внимание, что его укладывают по-разному.
6 – внешняя декоративная отделка фальш-фронтона.
7 – песчаная подушка.
8 – задняя стенка (можно использовать тротуарную плитку).
9 – наземный парапет.
10 – дренажная труба.
Синяя стрелка на рисунке справа показывает оставленный вентиляционный зазор (примерно 30÷50 мм).
Если пространство между подложкой и трубопроводом должно быть полностью закрыто, следует обратить внимание на одну очень важную вещь. В изолированном подпотолочном пространстве высокая влажность, и влага обязательно будет накапливаться. Это может оказать очень негативное влияние на все деревянные детали перекрытия и каркаса – еще один важный аргумент в пользу их тщательной предварительной обработки.
Цены на популярные виды теплоизоляции
Чтобы избежать разрушительного воздействия влаги, необходимо предусмотреть вентиляционные отверстия – по одному с каждой стороны дома. Они оснащены запирающимися окнами и могут быть закрыты зимой, когда сохранение тепла является приоритетом. Когда наступают теплые месяцы, вентиляционные отверстия открываются, и пространство под полом проветривается.
Общая площадь поверхности вентиляционных отверстий должна составлять не менее 1/400 от полученного пространства подвала. Например, в доме размером 7 x 10 м, т.е. с подвалом площадью 70 м², общая площадь вентиляционных отверстий должна составлять не менее 0,175 м². Если вы сделаете, скажем, 6 вентиляционных отверстий, площадь каждого из них составит около 0,03 м², и вы можете выбрать размер 20 × 15 см. Однако важна только площадь поверхности, а точный размер и форму вентиляционных отверстий можно оставить на ваше усмотрение.
Видео: К каким ошибкам приводит утепление свайного фундамента
Чтобы земля вокруг дома на свайном фундаменте всегда была сухой, рекомендуется установить дренажную систему – на одной из схем показана ее труба. Однако это тема для подробного обсуждения в отдельной статье.
Как правильно утеплить винтовой свайный фундамент
Поскольку под первым этажом дома на винтовых сваях образуется неотапливаемое пространство, необходимо утеплить винтовой фундамент, что можно сделать разными способами в зависимости от конструкции и материала подвала.
Варианты утепления винтового свайного фундамента
Теплоизоляция подвала и других частей дома является обязательной в силу требований строительных норм и правил, введенных в связи с необходимостью энергосбережения и обеспечения оптимального микроклимата внутри помещений (СП 50.13330.2012 “Тепловая защита зданий”, СанПиН 2.1.2.1002-00 “Санитарно-эпидемиологические требования к жилым зданиям и помещениям”).
Тепловая защита свайно-винтового фундамента не представляет особой сложности и может быть выполнена самостоятельно. Существуют следующие методы теплоизоляции
- Тепловая защита подвала снаружи по периметру дома;
- Теплоизоляция подвала изнутри и по периметру;
- полная теплоизоляция первого этажа дома.
Техника теплоизоляции
При каждом способе теплоизоляции порядок работ должен быть следующим:
- Планировка цоколя из кирпича или стяжки на каркасе с облицовкой.
- Внутренняя или внешняя изоляция цоколя, возможность полной изоляции первого этажа.
Строительство подвала
Цоколь может быть построен двумя основными способами:
- Кирпичная стена толщиной в полкирпича, перекрывающая пространство от цоколя до нижней балки дома или до второго этажа;
- Построить перегородку – приподнятый цоколь на каркасе с облицовкой из различных материалов по выбору заказчика.
Кирпичный цоколь можно легко утеплить внутри и снаружи.
Для поддержки кирпичной стены сначала выкопайте небольшую траншею глубиной 300 мм и шириной 250 мм, заполните дно песком толщиной 100 мм и уплотните его. Затем на песчаный слой укладывается узкая арматурная сетка, состоящая из двух продольных прутьев (диаметром 8 мм) и поперечных прутьев (шаг 400 мм), и траншея заполняется бетоном класса В7.5. Через несколько дней, когда бетон наберет достаточную прочность, можно приступать к кладке.
Совет: кирпичный цоколь должен быть выполнен из керамического кирпича, но не из силикатного, так как керамический кирпич более устойчив к влаге.
Фасад выполнен следующим образом. Сначала укладывается каркас из двух-трех металлических профилей (это зависит от высоты цоколя), которые прикручиваются или привариваются к оголовкам свай по периметру. Вертикальные рейки крепятся к направляющим, чтобы затем на них можно было закрепить ДСП толщиной 16 мм. Нижний край стропил не должен быть вровень с землей и должен быть засыпан песчаной подушкой с уклоном в сторону от дома. Прикрутите или наложите на ЦПБ полосовую мембрану, нижний край которой должен проходить под песчаной подушкой и под откосом, что необходимо сделать после завершения всех гидроизоляционных и изоляционных работ.
Совет! В целом, изоляция цоколя фундамента на винтовых сваях не имеет практического значения. Поскольку пол дома утеплен, тепло не будет поступать в подпольное пространство из помещений, а подпольного тепла недостаточно для поддержания температуры под домом, оно будет уходить наружу через отверстия, которые являются обязательным условием. Просто сделайте пиломатериалы без изоляции и потратьте дополнительные деньги на лучшую изоляцию пола.
Размещение наружной изоляции
Теплоизоляция снаружи выполняется из полистирольных плит или, что еще лучше, из пенополистирола. Это тоже вспененный полистирол, но экструдированный, произведенный методом экструзии. Этот материал более долговечен, имеет более низкую теплопроводность и непроницаем для влаги, в отличие от обычного пенополистирола.
Пенопластовый сердечник специально разработан для укладки в заглубленные конструкции, например, под фундамент или при подготовке дорожного покрытия. Толщина полистирольной изоляции может составлять всего 30 мм вместо 50 мм для традиционного полистирола. Кроме того, экструдированный полистирол производится со специальными добавками, которые предотвращают возгорание материала, и он самозатухает в случае пожара.
Другая схема блокировки.
Перед утеплением трещины в кирпичной стене заделываются цементным раствором и грунтуются грунтовкой для лучшего сцепления с изоляцией.
Изоляционные плиты приклеиваются к стене подвала специальным клеем, а все стыки между ними заделываются монтажной пеной, не содержащей толуол. Затем цоколь покрывается пластиковой сеткой и оштукатуривается. Дальнейшая отделка, такая как покраска, облицовка плиткой или другими материалами, является дополнительной.
Тепловая защита цоколя рамы снаружи осуществляется другим способом. Теплоизоляционные плиты приклеиваются к листам ДСП, а затем, в отличие от технологии утепления кирпичного цоколя, не оштукатуриваются, а обшиваются облицовочными плитами, сайдингом или другой декоративной облицовкой цоколя.
Виниловая облицовка под кирпич.
Изоляция цоколя дома изнутри
Изоляция подвала дома изнутри должна быть выполнена до того, как основные конструкции дома будут установлены выше уровня земли.
Все действия по возведению кладки цоколя и каркасного цоколя выполняются так же, как и при наружном утеплении. Единственное отличие заключается в том, что наклеенную теплоизоляцию не нужно штукатурить или закрывать декоративной облицовкой. После укладки изоляционных плит они покрываются специальной металлической сеткой, которая защищает их от грызунов. Затем весь периметр изоляции заполняется землей или, что предпочтительнее, керамзитом, который обеспечивает дополнительную изоляцию.
Изоляция первого этажа
Пол в деревянных домах укладывается на деревянные балки, которые служат лагами. Для изоляции пола к каждой балке по всей ее длине с обеих сторон прибивается черепная обрешетка. Выровняйте балки с нахлестом досок и гидроизоляцией, затем уложите теплоизоляционные плиты между балками. Затем укладывается пароизоляция по всей площади пола и устанавливается на стены на толщину пола. Пароизоляция необходима для того, чтобы водяной пар из помещений не увлажнял теплоизоляцию, после чего она теряет значительную часть своих теплоизоляционных свойств при сильных морозах. Затем укладывается подложка из подстилающих плит, а под ней – окончательное напольное покрытие.
Схема изоляции пола
Независимо от способа утепления винтового свайного фундамента, необходимо оставить вентиляционные отверстия в противоположных углах подвала, чтобы избежать скопления влаги в подвальном пространстве.
Утепление винтового свайного фундамента необходимо не только для соблюдения требований норм, но и для создания комфортного микроклимата в доме. При эксплуатации правильно утепленного жилища – помимо подвала сюда входят стены, крыша и другие конструкции – значительно экономятся расходы на отопление, а летом, наоборот, в комнатах сохраняется прохлада, что позволяет снизить расходы на электроэнергию для кондиционирования воздуха.
