J-профиль с фаской часто называют ветроблокирующей доской. При отделке различных фасадов такие элементы успешно используются, когда необходимо закрыть узкие полосы поверхности. Такая "доска" часто используется как альтернатива самому J-профилю, и это несмотря на то, что ее основное назначение – формирование подходящих кровельных полос. Стандартный J-профиль имеет высоту 200 мм и длину от 3050 до 3600 мм.

Содержание

Что это такое и зачем они нужны?

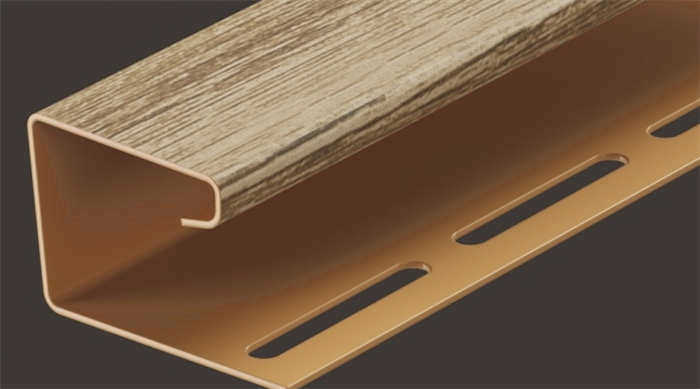

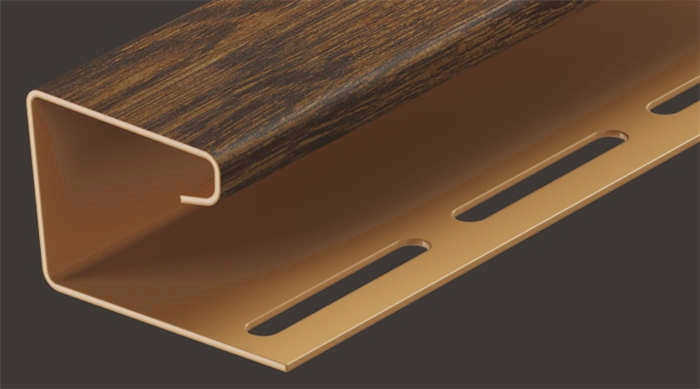

J-профиль для сайдинга – это особый вид обшивки (именуемый многофункциональным добором), без которого не получилась бы самая качественная обрешетка. Название изделия, как нетрудно догадаться, обусловлено схожестью одной из букв латинского алфавита. В некоторых случаях такую конструкцию могут называть G-профилем, но этот термин встречается все реже. В любом случае, J-профили можно устанавливать как под стальной или алюминиевый сайдинг, так и под их виниловые аналоги. Их связующая и декоративная функции практически неразделимы, а в сочетании с другими компонентами обшивки такой элемент в целом

повышает устойчивость сайдинга к неблагоприятным воздействиям окружающей среды;
придает жесткость конструкции;
гарантирует герметизацию внутреннего пространства от, например, атмосферных осадков;
повышает эстетическую ценность сайдинга.

Однако следует подчеркнуть, что в прошлом такие планки производились только с одной целью – заменить патрубки на торцах панелей.

Со временем, однако, инженеры поняли, что возможности таких устройств гораздо шире. Среди прочего, их стали использовать для

обрамления проемов;
декорирования карнизов крыш;
крепления софитов;
заменяют традиционную обшивку и угловые узлы, а также почти все другие виды профилей сайдинга;
для достижения общего приятного и законченного вида.

Однако следует помнить об одном ограничении. J-профили не могут заменить стартовые профили. Причина проста: они предназначены для отделки, а не для крепления. Нет, они идеально подходят по размерам. Однако в надежности монтажа в таких случаях сомневаться не приходится. При отделке фронтонов крыши J-профилем дополнительно обеспечивается отвод осадков от стены здания.

Обзор типов

Конечно, невозможно решить такое разнообразие задач одним изделием, поэтому J-профиль имеет внутреннюю градацию. Конкретные типы различают в зависимости от назначения профилей и типа обрабатываемых панелей. Существует 3 основные категории профилей:

стандартный (длина от 305 до 366 см, высота 4,6 см, ширина 2,3 см);
изогнутый формат (размеры идентичны стандартному изделию, но с дополнительными вырезами);
широкая группа (длина от 305 до 366 см, ширина 2,3 см, высота может быть от 8,5 до 9,1 см).

Важно: поскольку наполнитель каждого производителя может иметь немного специфические размеры, рекомендуется приобретать его у той же компании, что и сам сайдинг.

По сути, J-профиль используется для декорирования проема. Он также берет на себя заботу об оформлении соединения крыши с фронтоном. Ширина такого блока составит 2,3 см, высота – 4,6 см, а длина традиционно 305-366 см.

Гибкие J-образные перила помогают создавать арочные своды над проемами. Они также используются для улучшения внешнего вида фигурных частей облицовки.

Узкие планки используются для создания софитов и боковых стенок. Обычно они имеют высоту 4,5 см, ширину 1,3 см и длину 381 см.

Фаска, или ветрозащита, в основном используется для оформления края крыши. В некоторых случаях она используется для оформления периметра углубленного проема. Их типичная высота составляет 20 см, ширина – 2,5 см, а длина – 305-366 см.

Размеры и расчет износа

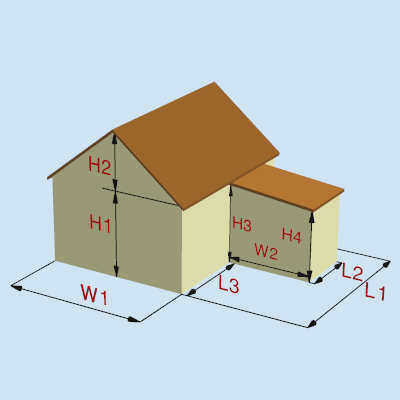

Для того чтобы правильно рассчитать износ профиля, необходимо произвести точные замеры. К фактическим размерам элементов прибавьте 10%.

Чтобы определить количество деталей, необходимых для установки софита, измерьте ширину и высоту каждого проема, рассчитайте периметры и разделите полученную сумму на длину профиля.

Также рассчитайте количество деталей, необходимых для отделки софита, предварительно измерив длину и ширину карниза. Чтобы рассчитать количество деталей для отделки углов стен и скатных крыш, начните с измерения высоты стены и длины ската. Это число следует удвоить, так как для замены одной угловой детали потребуется два J-профиля.

Не рекомендуется соединять отдельные части профиля в один кусок. Лучше использовать целые полосы.

Разновидности

Группа J-профилей включает в себя 3 вида деталей:

J-профиль используется для облицовки проемов и примыканий фронтонов и крыш. Деталь имеет ширину 23 мм, высоту 46 мм и длину от 3,05 м до 3,66 м.
J-образные рейки выпускаются двух типов. Гибкие планки используются для обрамления арочных сводов над проемами и секций облицовки. Узкие планки используются для софитов и боковых краев сайдинговых панелей. Стандартная высота такой планки составляет 45 мм, ширина – 13 мм, длина – 3,81 м.
J-Chamfer или ветровая планка предназначена для краев крыши. Она также может использоваться для обрамления углубленных проемов. Стандартная высота фланца 200 мм, ширина 25 мм и длина 3,05-3,66 м.

Области применения

Универсальность определяет развертывание описываемых планок, которые в настоящее время используются в самых разных ситуациях. Рассмотрим несколько вариантов.

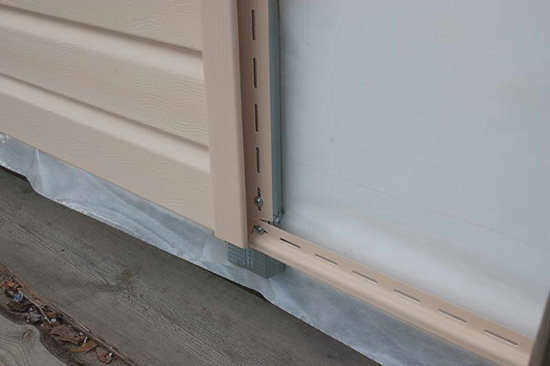

Декорирование краев сайдинговых панелей, что является основным предназначением данных монтажных элементов. В данном случае речь может идти о срезах на углах здания. Кроме того, профиль необходим для оконных и дверных откосов. Не следует упускать из виду использование молдингов для соединения различных материалов. Одним из ключевых моментов являются размеры, а именно ширина элемента. Часто используются модели 24x18x3000 мм, но параметры следует подбирать в каждом конкретном случае.
Сборка вместо торцевой планкиСборка становится возможной, если сделать два изделия максимально похожими.

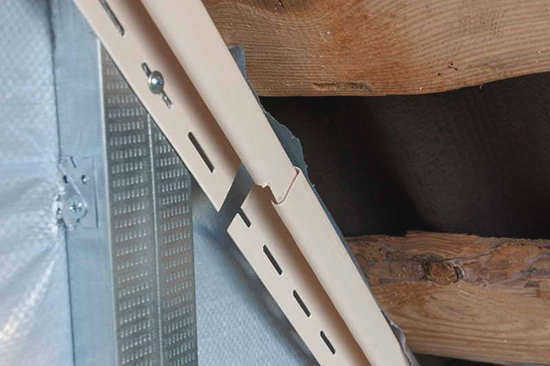

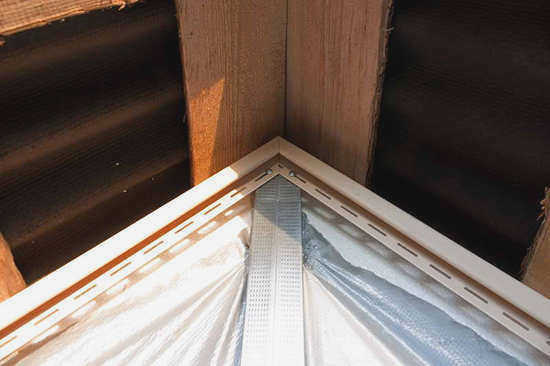

Отделка фронтонной стены. Стоит отметить, что большинство других деталей гораздо менее способны надежно закрепить боковые панели к краям кровельных конструкций. Именно конструкция доски J позволяет решить проблему отделки таких помещений с минимальными затратами.
Использование в качестве углового элемента. Обратите внимание, что речь идет об установке и соединении двух профилей, что не является надежным. Обычно такой способ используется в крайних случаях.

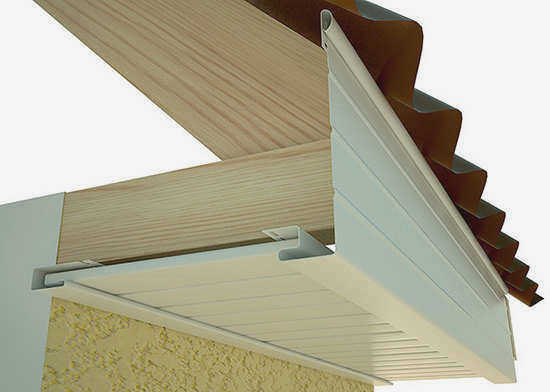

Для софитов любой конфигурации. Широкий профиль часто используется в качестве замены других монтажных и отделочных элементов.
Для декоративного обрамления углов сверху и снизу. В таких ситуациях на молдингах делается вырез, и они изгибаются в соответствии с конструктивными особенностями объекта. В результате получается наиболее эстетичный внешний вид.

Важно отметить, что, несмотря на достаточно широкий спектр применения и универсальность J-лент, их использование подходит и эффективно не во всех случаях. Например, Стартовая планка для панелей сайдинга, в силу своей конструкции, не может быть заменена описанными изделиями. В некоторых случаях широкие модели используются в качестве стартовых деталей для крепления сайдинга. Однако такое соединение будет некачественным, и устанавливаемые панели могут плохо приклеиться. Стоит помнить, что их форма в некоторых ситуациях способствует скоплению влаги. Это само по себе крайне негативно сказывается на состоянии отделочного материала.

Виды

В настоящее время производители предлагают потенциальному потребителю несколько разновидностей молдингов, что позволяет подобрать оптимальный вариант для каждой конкретной ситуации. В продаже имеются различные виды погонажных изделий.

простой – с высотой профиля 46 мм и так называемой шириной пятки 23 мм (цифры могут варьироваться в зависимости от производителя). Как правило, используются по прямому назначению.

Широкие – используются для отделки проемов. В этом случае изделия имеют стандартную ширину и могут быть высотой до 91 мм.

Гибкие, главной особенностью которых является наличие вырезов, придающих профилю нужную форму. Чаще всего это относится к криволинейным.

Помимо дизайна и размера, изделия, представленные сегодня на рынке, классифицируются еще по нескольким критериям. В частности, материал и цвет. Первый определяется с учетом свойств самого отделочного материала. Второй параметр зависит как от декоративных свойств сайдинга, так и от дизайнерской идеи. Производители предлагают более чем широкую палитру, в которой помимо белого и коричневого профиля можно найти практически любой оттенок.

По материалу изготовления

Как и все остальные монтажные элементы и аксессуары, J-планки изготавливаются из того же материала, что и сам отделочный материал. В настоящее время в соответствующем сегменте рынка представлены изделия из металла и пластика. Не менее важным является внешнее защитное покрытие металлического профиля, которое может быть

пурал;
пластизоль;
полиэстер;
типа PVDF.

Стоит отметить, что, по мнению специалистов, именно последний вариант является наиболее надежным. Данный материал (состав) характеризуется максимальной устойчивостью к механическим повреждениям, а также к агрессивным средам, включая прямое ультрафиолетовое излучение.

Расчеты

При нарезке по длине следует помнить, что профили должны накладываться на угол проема, то есть длина элемента должна быть больше длины стороны проема

для боковой стороны больше на 1, чем ширина обшивки по периметру проема
для верхней стороны более чем в 2 раза больше ширины передней части подоконника

длина верхней и боковых сторон облицовки должна быть больше ширины и высоты окна.
Как правило, для каждой стороны облицовки используется полный профиль без стыков.

Длина подоконного отлива может быть только 3,0 м или 3,05 м, поэтому расчет необходимого количества должен производиться по частям, а не по сумме длин.

определите количество подоконных профилей (длина 3,0 м, ширина 8 см) для 2 окон высотой 1,6 м и шириной 2,2 м.

пример окна

необходимые компоненты для сборки

боковая сторона: длина элемента 1,6 + 0,08 м = 1,68 м.
верхняя сторона: длина элемента 1,9 + 0,08*2 = 2,06 м.

общая длина всех элементов для 2 окон (1,68 м * 2 + 2,06 м * 2) * 2 = 14,96 м
количество профилей 14,96 м / 3,0 м = 5 шт.

кусок 1,68 м, оставшийся от всего профиля – 1,32 м, не может быть использован, т.е. мы его выбрасываем; это означает, что нам нужно по 1 оконному брусу на каждую сторону.
кусок 2,06 м от 0,94 м, оставшийся после отрезания от всего профиля – мы его не выбрасываем – это означает, что нам нужно по 1 куску оконного наличника для каждой верхней стороны.
2 окна – 8 сторон облицовки – т.е. количество профилей = 8 шт.

Разница между этими двумя расчетами существенна, считайте правильно, и вам не придется тратить время на то, чтобы несколько раз ездить за дополнительными изделиями.

Установка подоконных отливов

Накладки на пороги устанавливаются до монтажа панелей, а не наоборот,

Установка подоконных молдингов перед установкой панелей

Панель сайдинга должна быть вставлена в паз подоконной планки.

панель сайдинга вставляется в паз оконной обрешетки

крепление к обрешетке

Сайдинг крепится к обрешетке с помощью шурупов, которые вкручиваются в перфорацию.

крепление к окну

Правильный способ крепления облицовки оконного профиля к обрешетке. При креплении отлива к дополнительной монтажной планке может произойти перекос элемента, если крепить софит саморезами.
