Если у вас есть хорошо разработанная схема электропроводки, вы можете установить автоматические выключатели и устройства остаточного тока в распределительном щите, не прибегая к услугам электрика. Однако для того, чтобы проверить правильность выполненного вами монтажа, стоит прибегнуть к помощи профессионала.
Как провести электропроводку в квартире?
До недавнего времени нагрузка на электрическую сеть в жилом помещении была незначительной. Недостаточно внимания уделялось расчету, монтажу сети. Проекты электроснабжения шли по типовым схемам. Появление современных мощных технологий означает необходимость перепроектирования, перерасчета и замены всей электрической сети жилого помещения. Для того чтобы выполнить проектирование и монтажные работы в новом формате, необходимо знание современных принципов электромонтажа жилых помещений.
Для того чтобы эксплуатация электронного оборудования и его подключение от разных электрических точек не приводило к постоянному переподключению компонентов сети, чтобы стены квартиры не приходилось постоянно переделывать, специалисты рекомендуют начинать электромонтажные работы со схемы электропроводки. Пример электрической схемы можно увидеть на рисунке 1.
Такая схема создается в "обратном порядке": первоначально на плане квартиры размещают все используемые приборы освещения, устройства электропитания; затем, исходя из расчета мощности, выбирают схему электропроводки, сечение проводов, устройства защиты.
Силовая часть

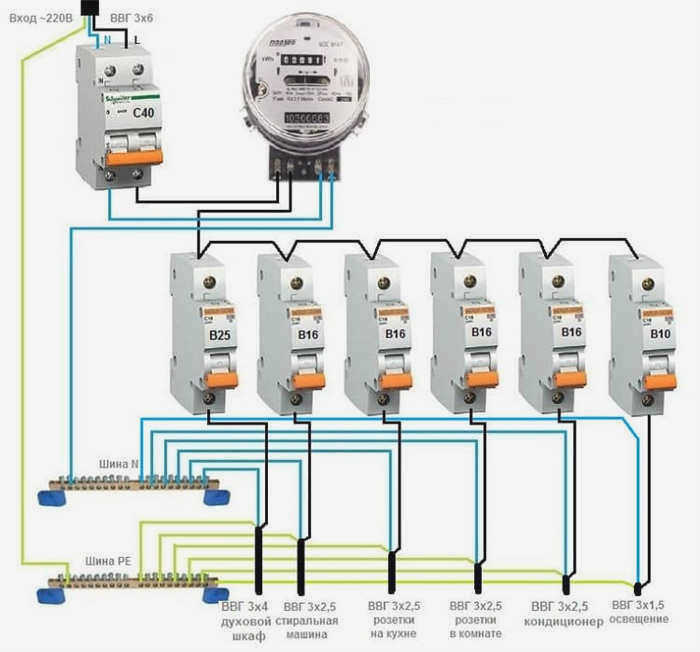

К силовой части электропроводки относятся все тяжелые приборы, используемые в квартире: духовые шкафы, плиты, бак для горячей воды, система кондиционирования. Для их подключения выделяются отдельные питающие линии, которые защищаются отдельными автоматическими выключателями (УЗО). Такая конструкция позволит обеспечить более безопасную эксплуатацию электроприборов в квартире и более эффективный ремонт электрической сети.
Секция освещения
Следующим блоком в электрической схеме квартиры является секция освещения. Здесь возможны два варианта дизайна:

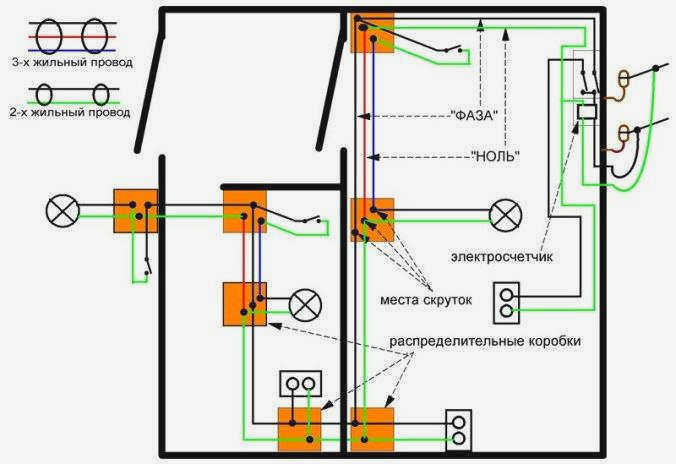

Чертеж электрической схемы
Монтаж электропроводки в квартире начинается с составления схемы электропроводки. Монтаж проводки в соответствии с имеющимся проектным чертежом намного проще и практичнее благодаря ряду преимуществ:
- Схема электропроводки позволит вам заранее спланировать необходимое оборудование и установки;
- Наличие схемы позволит точно определить мощность ввода;
- чертеж даст монтажнику понимание потенциально пожароопасных узлов проводки, чтобы можно было предпринять шаги по их перепроектированию или принять дополнительные меры безопасности;
- схема позволит выполнить монтаж в плановом порядке, с проверкой выполнения полного цикла.

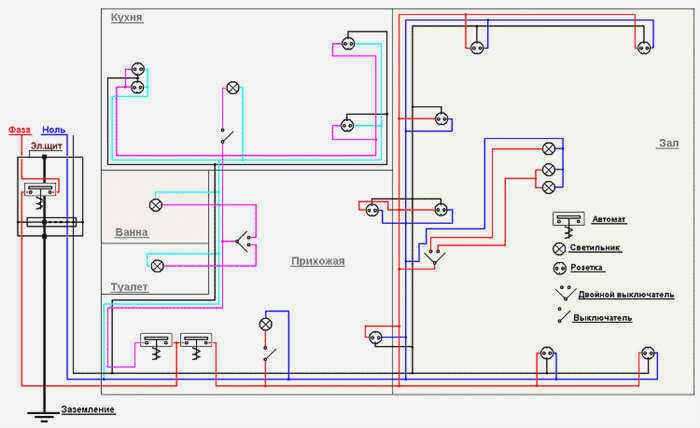

Примеры схем для двухкомнатной квартиры
Электрики считают, что если общая нагрузка сети в жилище не превышает 25 А, то можно и даже экономически выгодно выполнить разводку сети с одной цепью на одном выключателе. Этот метод является типичной схемой из прошлого, когда в цепь включались элементы освещения с силовыми розетками. В настоящее время от таких методов отказались, и монтаж производится по независимым, отдельным цепям. Пример электропроводки однокомнатной квартиры показан на рисунке 3.
На рисунке показано, как распределить сетевую нагрузку однокомнатной квартиры на несколько отдельных цепей с собственными автоматическими выключателями остаточного тока. Такая система обеспечит безотказную проводку и правильную работу электроприборов без перепадов напряжения.
Для двухкомнатной квартиры

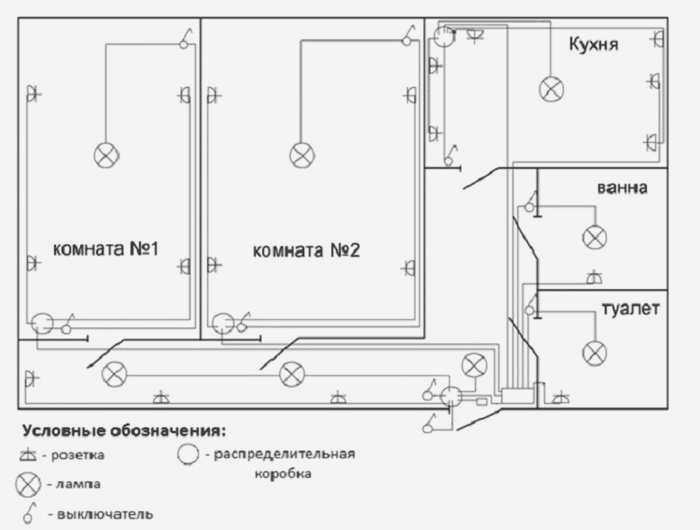

Отличие монтажного чертежа для двухкомнатной квартиры от однокомнатной заключается в большем количестве контуров в плане проводки. Здесь возможны некоторые варианты компоновки. На рисунке 4 показан пример такой компоновки.
Планировка
По закону физическое лицо имеет право на упрощенное подключение к электросети в своем доме при условии, что потребление энергии не превышает 15 киловатт. Если не планируется установка теплых полов или большого электрического котла, этих киловатт в большинстве случаев более чем достаточно. В гараже можно даже использовать дрель-насос и маломощный слесарный станок.
Типовая схема электропроводки для дома
Упрощенная процедура электрификации дома включает в себя:
- Подача документов на подключение к сети с указанием планируемого потребления электроэнергии;
- Получение технических условий (сколько киловатт в итоге будет подаваться и от какого столба);
- Подготовка и утверждение электропроекта дома (при необходимости);
- Монтаж электропроводки и электрооборудования;
- Получение сертификатов соответствия внутренней электрической системы проекту и ввод в эксплуатацию;
- Подписание договора электроснабжения с поставщиком.
Если новый потребитель (объект) соответствует лимиту в 15 кВт, многие снабжающие компании даже не требуют электропроекта здания, запрашивая спецификацию. Они просто устанавливают ограничитель мощности на входе. В результате получить из сети больше электроэнергии, чем указано в договоре и спецификации, не удастся.
А что происходит в доме – это проблема владельца. Однако они сами готовят всю необходимую документацию на кабели от трансформатора до распределительного устройства.
Тем не менее, многие поставщики электроэнергии до сих пор по старинке запрашивают чертеж электроснабжения дома. Этот документ включает в себя электрическую схему дома с указанием расположения всех розеток, выключателей и осветительных приборов. В любом случае, такой проект желательно составить, чтобы иметь четкое представление о схеме электропроводки здания и необходимой площади.
Составление и утверждение проекта
Схема электропроводки для одноквартирного дома состоит из следующих элементов
- Расчет мощности, вводных устройств и необходимого сечения кабеля;
- Расчет системы заземления и молниезащиты;
- Схема электропроводки;
- Схема расположения кабельных линий и оборудования электропитания в здании;
- Ведомость количества расходных материалов.
Такой полный проект внутренней электропроводки может быть выполнен только по договору со специализированной лицензированной компанией. Если потом его придется утверждать у поставщика электроэнергии, самодельные чертежи и расчеты не будут приняты.
Самостоятельно можно изготовить только электрическую схему и/или план электропроводки, что облегчает выполнение электромонтажных работ своими руками. На таких схемах показаны защитные устройства и линии электропроводки, что облегчает составление сметы и монтаж всей системы.

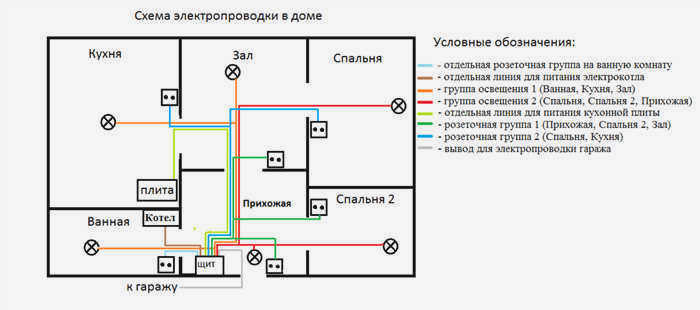

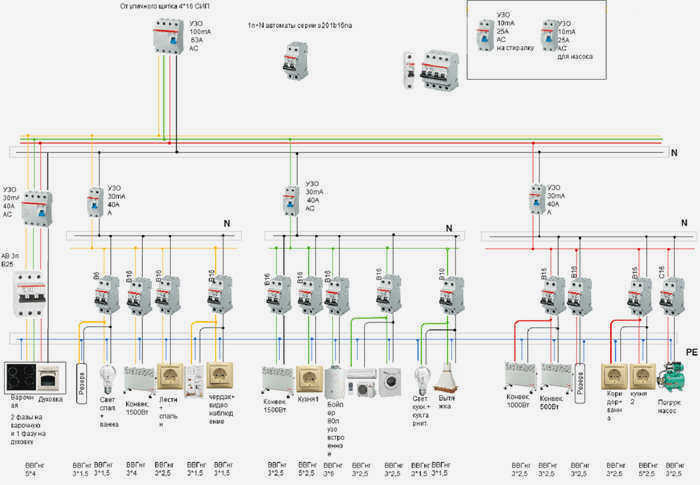

Схема электропроводки для дома
Выбор фаз
Одним из наиболее важных аспектов проекта и схемы электропроводки является тип входного напряжения. В этом случае нет необходимости анализировать многочисленные преимущества и недостатки, например, свайного фундамента. Это может быть однофазное или трехфазное напряжение, 220 или 380 вольт. Выбор должен основываться на доступной мощности силового трансформатора (который может обеспечить мощность) и электроприборах, потребляющих электроэнергию.
Если в коттедже или на участке планируется установить мощный электрокотел или другой прибор с трехфазным электродвигателем, то вариант только один – три фазы на 380 вольт. К такому же решению придется прибегнуть, если все электропотребители рассчитаны на 220 вольт, но суммарная мощность их велика. В этом случае проводку нужно сделать так, чтобы распределить нагрузку по разным фазам, а не оставлять все на одной.
Планирование и разводка
Прежде чем вы решите приобрести электропроводку и другие расходные материалы, необходимо составить правильный план электропроводки для вашего дома. Вам следует составить план вашего дома, в котором потребители электроэнергии распределены по разным группам, каждая из которых имеет свою допустимую мощность. В настоящее время лимит на жилое помещение составляет 5-10 кВт, а в старых зданиях он еще ниже – 1,3-2,5 кВт. Эти киловатты необходимо разделить между освещением и бытовыми приборами так, чтобы энергии хватило всем.

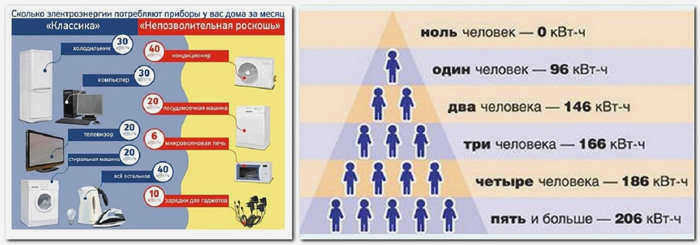

Как рассчитать потребление электроэнергии в квартире
Группировка потребителей
Хорошей идеей является группировка потребителей по комнатам и типу потребления. Если квартира большая (три комнаты и более), разделите освещение на несколько групп с отдельными защитными устройствами. Однако в большинстве случаев все светильники питаются от одной линии от распределительного щитка, а вот комнатные розетки уже разделены на несколько ветвей. Кроме того, на кухне и в ванной комнате обычно создают еще две – для электроплиты.
Группировка электроприборов в жилом помещении
Выстраивание стационарных бытовых приборов и электрических розеток в линию
Стиральные и посудомоечные машины также обычно составляют отдельную группу. Если они сломаются или в них перегорят провода, эту линию можно отсоединить для ремонта без необходимости отключения электропитания всей квартиры.
Различные способы группировки осветительных приборов
Если у вас есть светильники, сгруппируйте их здесь в соответствии с их мощностью. Для большой люстры в прихожей с 5-7 лампочками целесообразно отдельное подключение. Настенные бра и светильники для ванной комнаты и туалета также могут образовывать цепь. Светодиодное освещение, с другой стороны, должно питаться от розетки. Не рекомендуется выделять его отдельно в схеме электропроводки квартиры, поскольку такие светильники потребляют относительно мало электроэнергии.

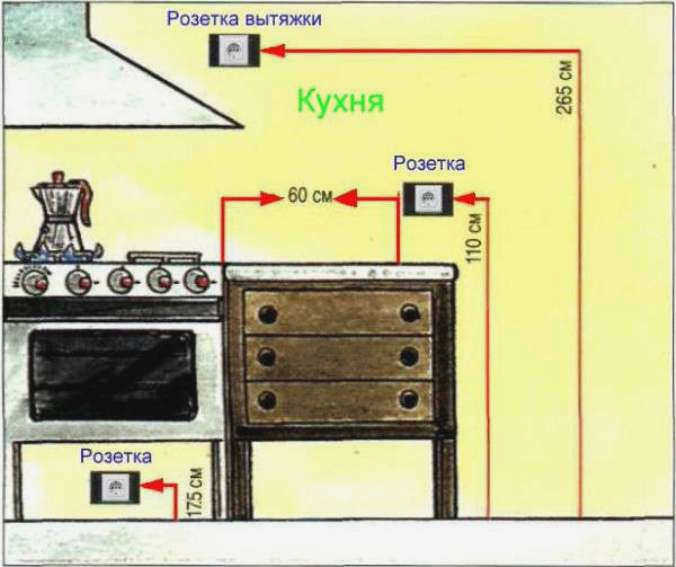

Линия для кухни
Кухня является особым случаем и должна иметь отдельную проводку для
- электрической плиты;
- освещение;
- розетки для чайника, миксера и других приборов;
- розетки для посудомоечной и стиральной машин.
Эти приборы не должны быть объединены в одну общую кухонную группу. При одновременном включении они будут потреблять слишком много электроэнергии. Если к кухне прокладывается один кабель, он должен иметь большее сечение. Это неоправданно увеличивает расходы и усложняет электропроводку в доме.
Какие компоненты следует выбрать?
Конструктивно домашний электромонтажный жгут может состоять из многих компонентов:

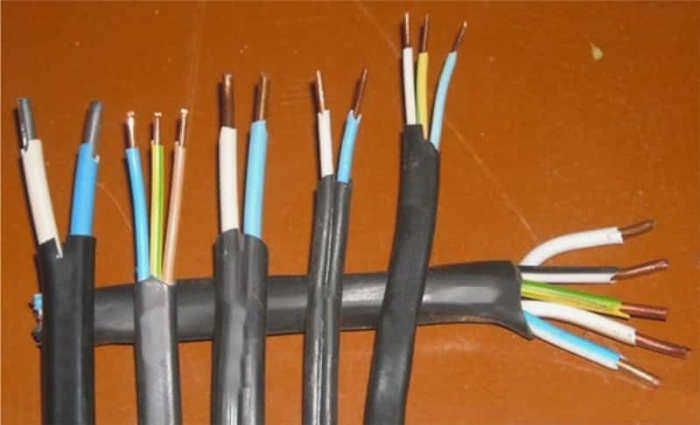

Провода – В доме используются провода ВВГ, АВВГ, ПСВ и аналогичных типов. Предпочтение отдается медным проводам из-за их лучших технических характеристик: длительный срок службы, меньшее удельное сопротивление и т.д. Однако в определенных ситуациях могут использоваться и алюминиевые провода. Конкретное исполнение выбирается в зависимости от максимальной нагрузки и требований к изоляции.
Для определения максимальных токов, которые могут протекать через электроустановку, необходимо добавить номинальную мощность подключаемого оборудования и запас прочности 20-30%. Исходя из этого, выбирается соответствующее сечение проводника. Сопротивление изоляции должно быть адаптировано к конкретному помещению, в котором используется кабель, и к типу установки. Следует отметить, что кабели необходимо планировать с запасом, так как в месте подключения или отвода используется больше расчетной длины кабеля, и запас должен обеспечивать возможность повторного подключения.

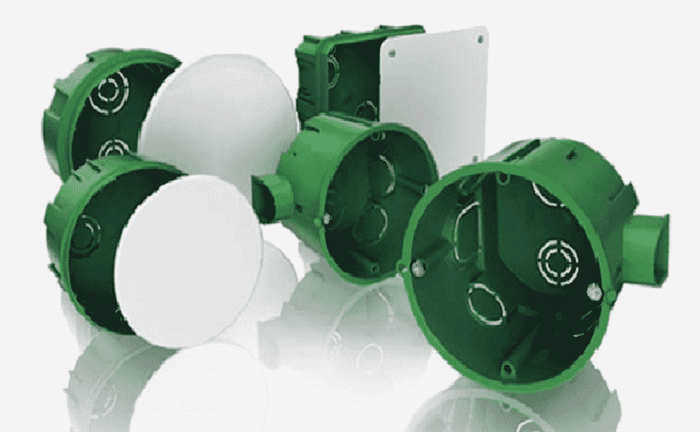

Распределительные коробки – предназначены для соединения различных участков электрических кабелей для распределения и выдачи электроэнергии. Они делятся на внешние и внутренние модели, которые выбираются в зависимости от проекта. В зависимости от сечения проводов выбираются коробки с соответствующими размерами отверстий.
Розетки – могут отличаться по конструкции: наличию или отсутствию заземляющего контакта, крышке, размеру отверстий и т.д. Различные модели также могут быть предназначены для внутренней или наружной установки. Некоторые варианты имеют розетки с двумя точками подключения.
Этапы подключения в доме
Обратите внимание, что в зависимости от конкретной ситуации некоторые этапы монтажа могут не выполняться.

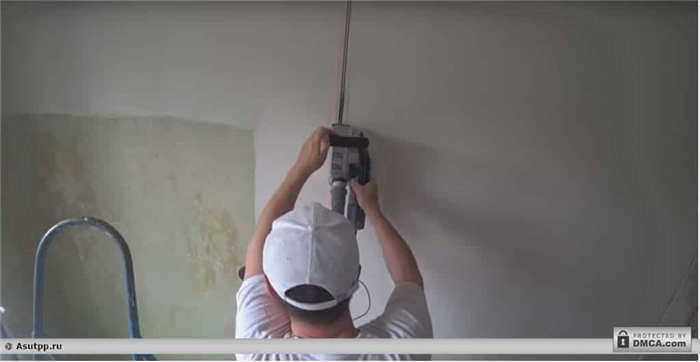

- Подготовка стен – Для внутренней проводки в стенах дома необходимо просверлить отверстие в стене с помощью шлифовальной машины, зубила или специального перфоратора.

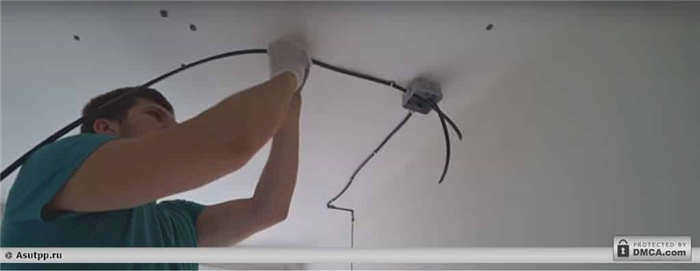

- Для наружной проводки основание кабельного канала устанавливается на подготовленную разметку. Эта процедура начинается от счетчика электроэнергии или предполагаемого места его установки. Если такая проводка будет скрыта под подвесным потолком или другими элементами, вытекающими из конструкции дома, ее можно проложить с помощью незащищенного кабеля.

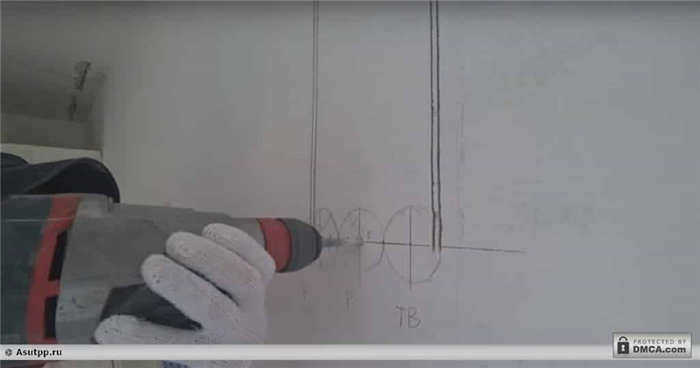

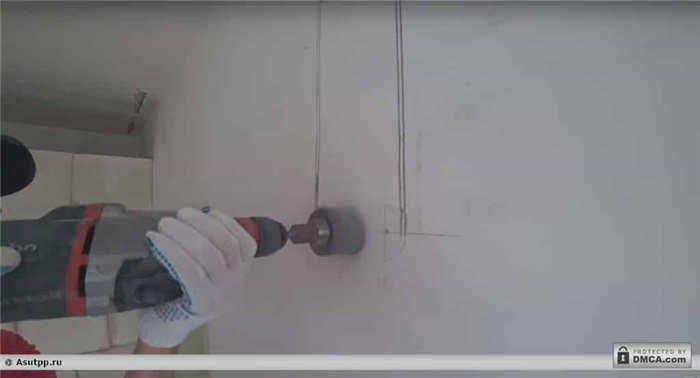

- Сверление отверстий под розетки и выключатели – осуществляется для внутреннего монтажа данного устройства. Для этого необходимо использовать дрель со специальным сверлом соответствующего диаметра.
Сначала сделайте небольшое отверстие в центре с помощью дрели, а затем используйте сверло.

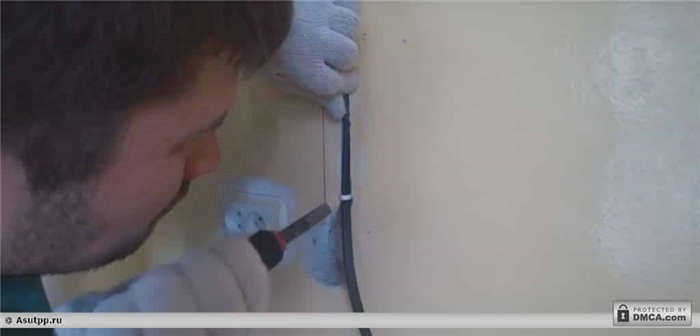

- Вставьте провода в просверленное отверстие. Если их размеры соизмеримы и проводка легко фиксируется в отверстиях, то нет необходимости использовать специальные средства для фиксации проводов.
