Предел прочности на разрыв составляет 60-90 Н на 1 кв. мм. Согласно ГОСТу, термостойкие проволочные жилы изготавливаются из медной проволоки и имеют сечение от 1,5 до 2,2 мм.
Провода для прокладки в воздухе
Для получения дополнительной информации о продукции, пожалуйста, обращайтесь к нашим продавцам или в многоканальную информационную службу.
Чтобы добавить продукцию в свою смету, пожалуйста, войдите в систему.
Чтобы добавить продукты в Избранное, пожалуйста, войдите в систему.
2 685.18 выкл. 2 484.60 p ub.
В магазинах: 3 шт.

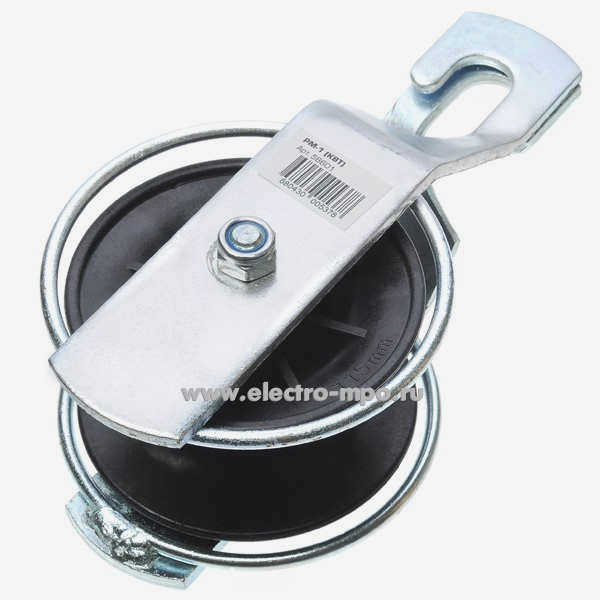

П2731. ролик 58601 ПМ-1 подвижное крепление для размотки кабеля СИП (КВТ).
| Магазин: | Количество: |
| Планерная |
г. Москва, ул. Планерная, д. 6, к. 2
Для добавления товаров в Аккаунты вам потребуется авторизация.
Сначала войдите в систему, чтобы добавить товар в Избранное.
1 747.98 p off. 1 647.54 p ub.
В магазинах: 2 шт.

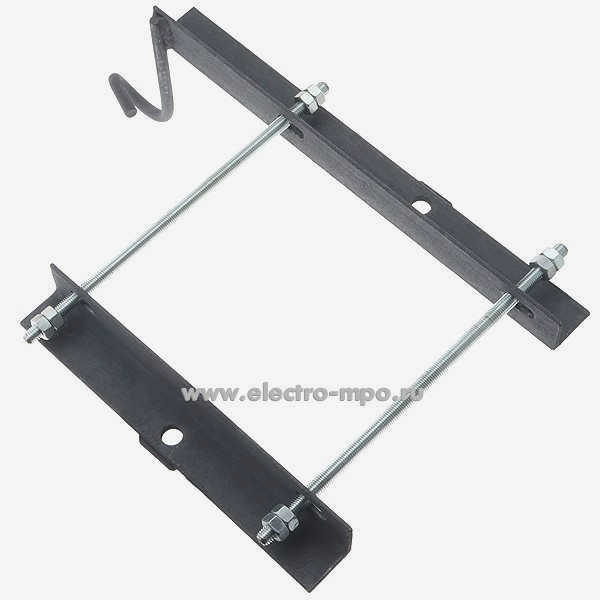

П2720. Универсальный узел крепления УКНП-К 245х270мм прямоугольная опора (Связьстройдеталь)
Товары на витрине
| Товары на витрине: | Количество |
| Планерная |
г. Москва, улица Планерная, дом 6, к. 2
г. Москва, ул. Академика Варги, д. 4а
Подробную информацию о продукции можно получить у операторов нашего демонстрационного зала или по телефону нашей многоканальной информационной службы.

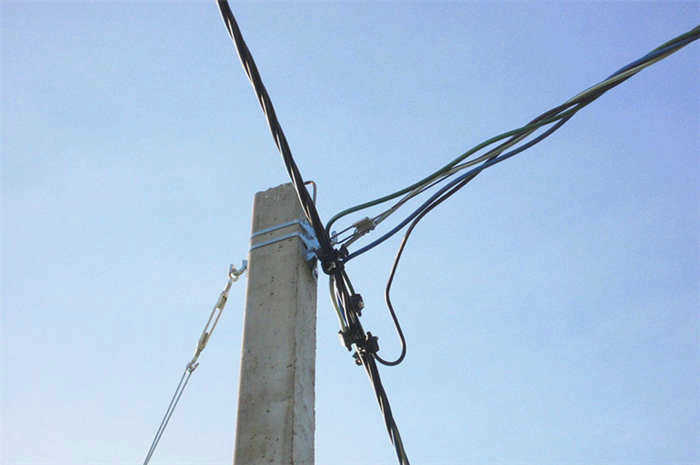

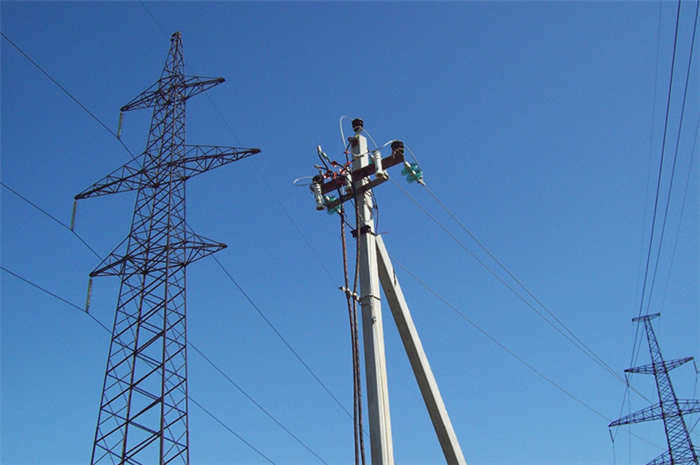

Кабели с воздушной прокладкой
Кабели с воздушной прокладкой отличаются оригинальной конфигурацией, обеспечивающей повышенную устойчивость к механическим нагрузкам, атмосферным осадкам, УФ-излучению, перепадам температур и другим агрессивным факторам. В интернет-магазине "Электромонтаж" представлен широкий ассортимент материалов серий СИП, АВТ, АВК и их аналогов, изготовленных в соответствии с ГОСТ 31947-2012, 24334-2020, Р 50571.5.52-2011 и другими стандартами. Сертифицированная продукция предназначена для строительства наружных электросетей и линий электропередач над землей без использования несущих тросов.
Самонесущий наружный кабель СИП
В зависимости от поставленной задачи для наружной прокладки можно приобрести кабель следующих типов:

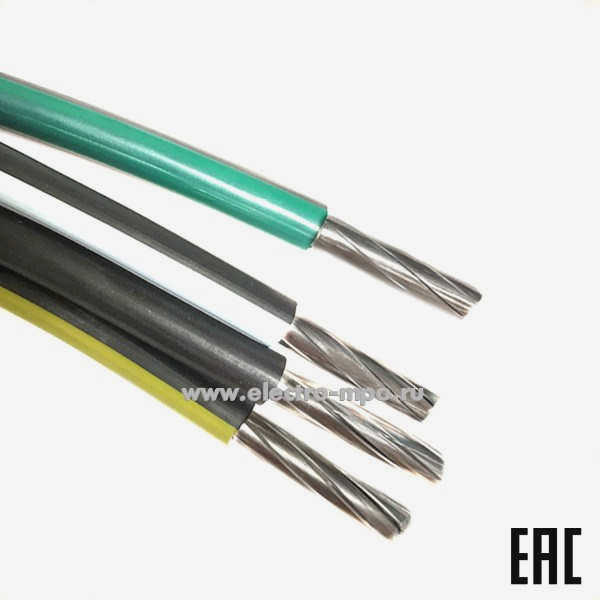

- СИП-1. Четыре скрученных провода. Один из них (нулевой проводник) без изоляции.
- СИП-2. Четыре провода с изоляцией.
- СИП-3. Один многожильный провод со стальной жилой.
- СИП-4 (5). Четыре (пять) жилы без нейтральной жилы.
Воздушный кабель серии СИП имеет следующие особенности по сравнению с кабелем для внутренней прокладки:
- Конструкция на основе четырех или более индивидуально изолированных многопроволочных жил. Они смонтированы внутри общей многослойной оболочки повышенной прочности.
- Внутри нулевых проводников кабелей СИП-1 (2 и 3) находится монолитная стальная жила. Такое решение обеспечивает высокую устойчивость к нагрузкам.
- Нулевые жилы кабелей СИП-4 (5) изготавливаются без стальных стержней. Нагрузка, возникающая при монтаже и эксплуатации, равномерно распределяется по всем жилам.
- Срок службы при температуре от -50 до +50 0 С составляет более 10 лет.
Кабель серии АВТ
Материал, содержащий от 2 до 5 алюминиевых жил, скрученных вокруг несущей жилы. Изготавливается в виде скрученной пары из стальной оцинкованной проволоки диаметром 0,5 мм с изоляцией. Сечение проводников 2,5-16 мм2 . Изоляционная оболочка из ПВХ пластиката. Средний диапазон температур от -50 до +50 0 С. Расчетный срок службы 7 лет.
Свойства наружных кабелей
Кабели наружной прокладки изготавливаются из меди или алюминия. Они состоят из одной или нескольких проволок, каждая из которых содержит несколько проводников. Это обеспечивает необходимую прочность и гибкость.
Изоляционный материал:
В конструкции сверхпрочных кабелей используются стальные сплавы. Это увеличивает срок их службы.
Эти изделия имеют улучшенные характеристики.
Характеристики кабеля
Максимально допустимый диапазон температур, в котором работает линия, составляет от – 60°C до + 50°C. Срок службы кабелей составляет до 10 лет и более.
Проводники изготовлены с улучшенной изоляцией. Благодаря такой изоляции кабели не только устойчивы к ультрафиолетовому излучению и экстремальному холоду, но и обладают повышенной стойкостью к механическим повреждениям.
Элементы и конструкция
Внутри кабеля находится один или несколько металлических проводников, покрытых изоляцией. В качестве проводников используются алюминий и медь. Некоторые модели имеют усиленную конструкцию, дополненную стальной проволокой.
Одна жила может состоять из нескольких проволок небольшого сечения или быть выполнена из одной проволоки большего диаметра.
Медные провода используются в коттеджах или когда необходимо провести линию от дома на задний двор к постройкам. Под изоляцией многопроводящего высоковольтного кабеля находится металлический экранирующий слой. Это может быть свинец, алюминий или их сплавы.
Требования ГОСТ
ГОСТ устанавливает строгие стандарты, которым соответствуют кабели для уличной прокладки.
Стандарты уличных кабелей Марка кабеля ГОСТ| СИП | 31946-2012 |
| АВБбШв | 16442-80 |
| NYY | Данные кабели могут использоваться совместно с кабелями ВВГ и ВВГз на напряжение 1 кВ по ГОСТ 16442-80. Конструкция, технические характеристики и эксплуатационные свойства соответствуют немецким стандартам DIN VDE 0276 часть 603 и DIN VDE 0276 часть 627. |
| PVS | 7399-97 |
| ВВГ | 16442-80 |
| PV | 6323-79 |
| APV | 6323-79 |
Типы кабелей для наружного применения
Кабели для прокладки вне помещений должны выдерживать большие нагрузки, резкие перепады температур и ветер. Для таких линий следует использовать усиленные кабели специальных марок.

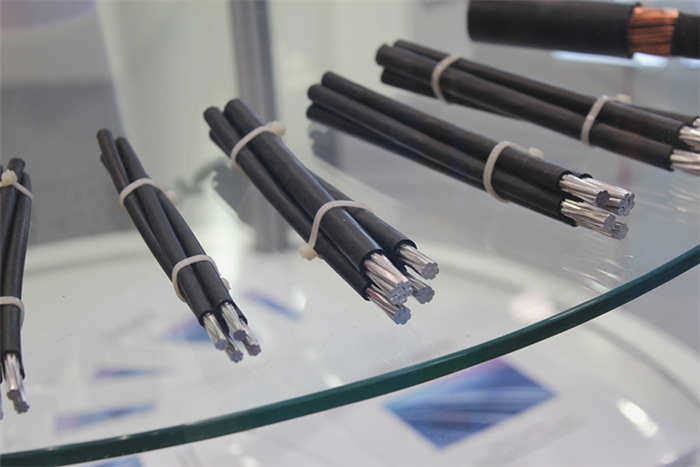

СИП
СИП – это кабель, предназначенный для наружных линий. Он состоит из нескольких алюминиевых жил. Они собраны в одну группу и покрыты черной изоляцией.
Изготавливается без бронированной крышки. Изделие характеризуется высокой надежностью. Отличается относительно низкой стоимостью. Используется в основном в воздушных линиях. Благодаря своей гибкости и компактности кабель может монтироваться на стене или другими нетрадиционными способами.

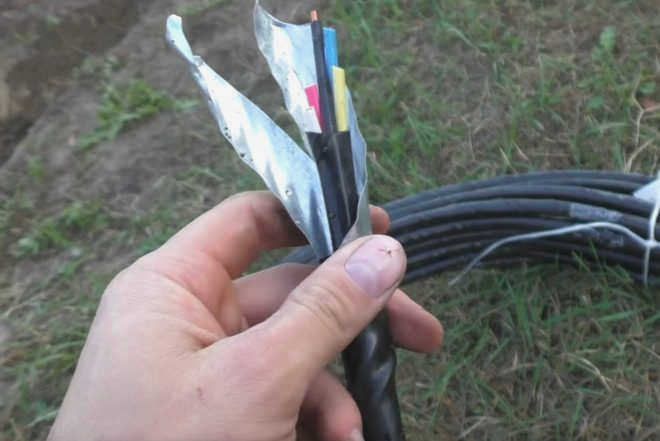

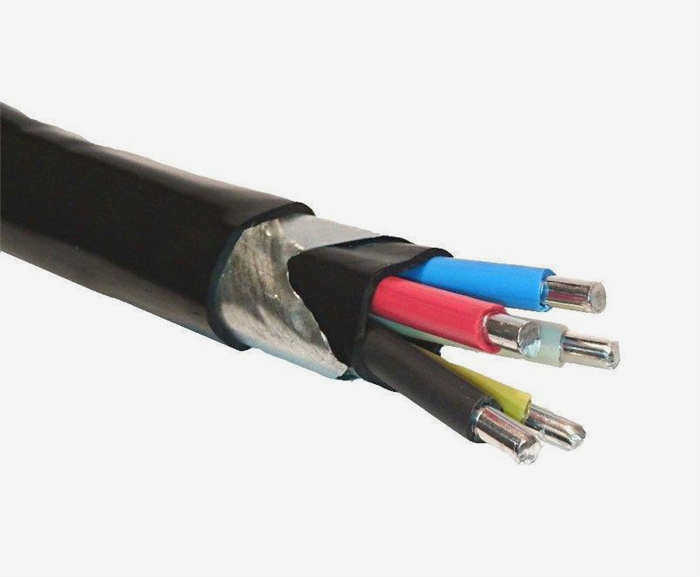

АВББШВ .
Бронированный кабель, изготовленный из алюминиевых жил. Используется для прокладки линий в земле. Существует версия с медной жилой – в обозначении отсутствует первая буква А.
Изделие обладает высокой влагостойкостью и может использоваться в суровых климатических условиях до 30 лет.
Применение изделия ограничено сложностью монтажа. Кабель очень жесткий, но имеет высокий уровень защиты.

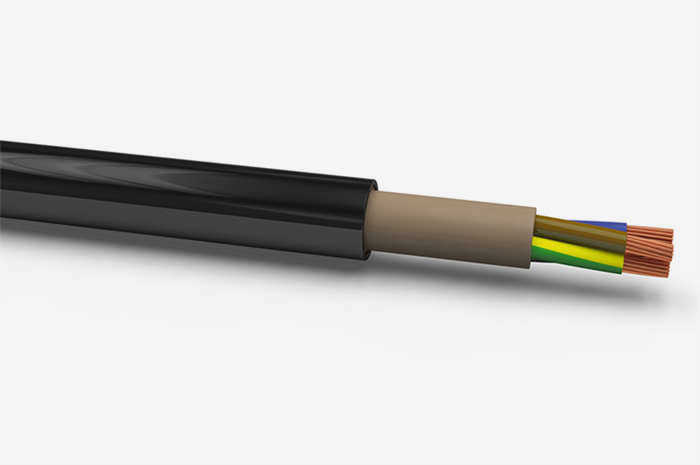

NYY
Производится из медных и алюминиевых жил. Он универсален: его можно прокладывать под землей, прокладывать по воздуху и даже использовать в помещениях.
Продукт имеет изоляцию из ПВХ черного цвета, а оболочки проводников окрашены в различные цвета. Кабель устойчив к воздействию агрессивных сред и открытого пламени. Срок службы изделия составляет до 30 лет.

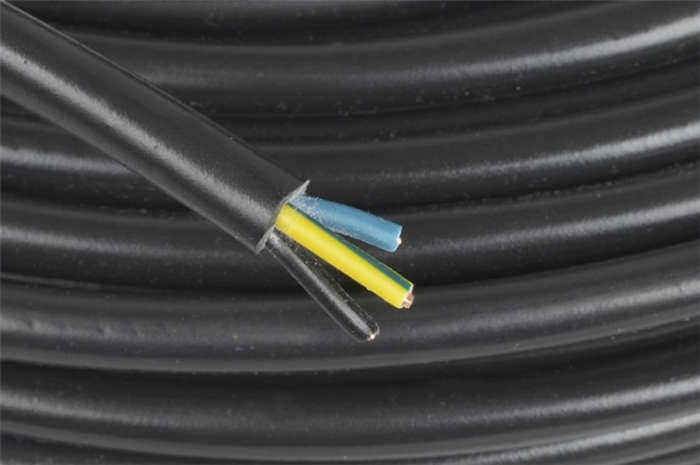

ПВС
Этот кабель используется для прокладки вне помещений. Он состоит из нескольких медных жил, покрытых разноцветной изоляцией. Очень гибкий, он подходит для настенного монтажа и для прокладки в труднодоступных местах.
Критерии выбора кабелей для наружной прокладки
При покупке кабеля большое значение имеют назначение и конструктивные особенности изделия.
Конструктивные особенности
Токопроводящие жилы изготавливаются из меди или алюминия. Некоторые виды кабеля армируются стальной проволокой. При прокладке линий от столба к дому и хозяйственным постройкам используются кабели с медными жилами. Под изоляцией внешнего высоковольтного кабеля находится металлический экранирующий слой. Он изготавливается из алюминия, свинца или их сплавов.
Маркировка

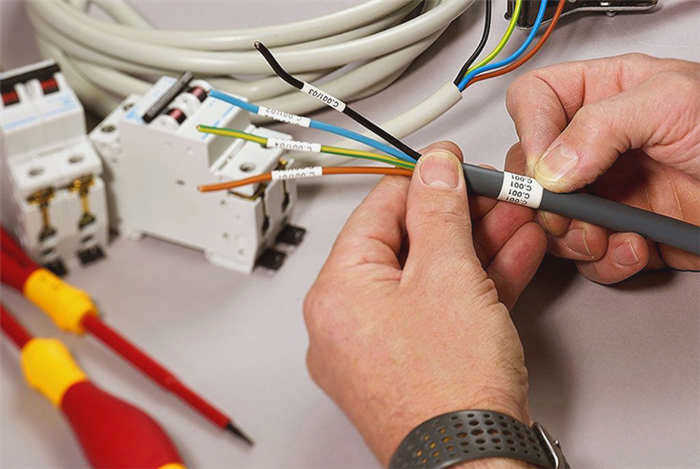

Надписи содержат информацию о жиле, изоляции и экранирующем материале.
Информация в маркировке приводится в следующем порядке:
- металл, из которого изготовлен проводник
- назначение;
- материал изоляции;
- тип защиты.
Цифры указывают на количество проводников и их сечение. Последний символ указывает на номинальное напряжение.
Таблица используется для идентификации материала:
| Буква | Металлический проводник |
| А | Алюминий |
| – | Если буква отсутствует, то проводники из меди |
| Буква | Интерпретация |
| Ш | Установка |
| М | Монтаж |
| К | Осмотр |
| Идентификация | Расшифровка |
| Н | Термостойкая резина |
| П | Полиэтилен |
| В | ПВХ |
| Ps | Термопластичный полиэтилен |
| К | Капрон |
| С | Свинец |
| Пв | Высококачественный полиэтилен |
Какой кабель лучше для воздушной проводки?
Морозостойкая продукция специальных марок используется для прокладки электросети в бунгало или частном доме.
СИП
Накладной кабель состоит из нескольких алюминиевых жил. Провода собраны в пучок и защищены черной изоляцией.
Броня не используется. Несмотря на это, кабель характеризуется высокой надежностью. Преимуществом является низкая цена. СИП используется при строительстве высоковольтных воздушных линий.
Его компактность и гибкость позволяют прокладывать его по стене или устанавливать другими нетрадиционными способами.

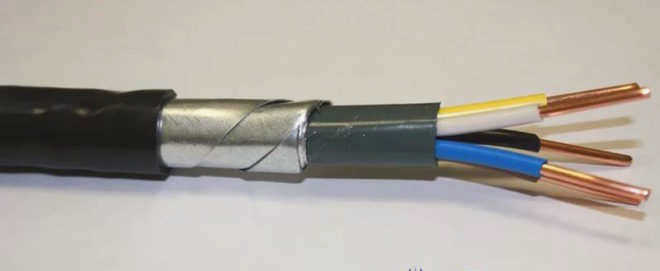

АВББШВ
Бронированные жилы кабеля изготовлены из алюминия. Изделие используется для подземной прокладки электрических сетей. Возможна разновидность с медными жилами. В этом случае в обозначении отсутствует буква А. Кабель устойчив к воздействию влаги и мороза. Срок службы составляет до 30 лет в регионах с суровым климатом. Сложность монтажа ограничивает сферу применения АВВБбШв. Кабель характеризуется высокой жесткостью и не может быть проложен вдоль стены.
Читайте также: Как сделать ретро проводку своими руками: монтаж витой проводки старого образца в деревянном доме на фарфоровых изоляторах
НИЙ
Эти провода изготавливаются из меди или алюминия. Кабель универсален: его можно прокладывать в воздухе или на земле, а также монтировать внутри помещений. Проводники изолированы прочной изоляцией из ПВХ черного цвета. Внутренние оплетки окрашены. Продукт нечувствителен к воздействию агрессивных веществ и высоких температур. Кабель надежно служит в течение 30 лет.
ПВС
Кабель состоит из медных проводников, покрытых цветной оплеткой. Гибкий кабель используется для прокладки вдоль стен или в труднодоступных местах.
С первого взгляда
Наружный кабель для электропроводки на объекте состоит из одного или нескольких проводников, каждый из которых имеет индивидуальную изоляционную оболочку в дополнение к общей. В отличие от обычного кабеля, он должен быть устойчив к ветру, перепадам температуры и солнечному излучению.
При выборе кабеля для конкретного применения всегда учитываются его характеристики – для каких целей используется обозначение. В нем указывается тип материала жил, назначение, материал оболочки и особенности конструкции. Наиболее часто используемыми типами кабеля для наружной прокладки являются:
ПВС, ВВГ ВВБвнг, ПВ, АПВ, ПВ1, в качестве альтернативы могут использоваться и другие кабели. Существует три типа наружной прокладки кабеля – подвесная, фасадная и подземная. При монтаже электропроводки необходимо соблюдать правила техники безопасности.
Как утилизировать использованные кабели
Все кабели изготавливаются из меди и алюминия. Некоторые марки содержат сталь и свинец. Цветной металл можно сдать в пункт приема и получить за него деньги. Однако изоляцию придется сжечь в открытом огне.
Изолированный цветной провод, из которого сплетены жилы некоторых марок кабелей, можно использовать для плетения кулонов и мелких ювелирных изделий.
Промышленная переработка состоит из нескольких этапов:
- кабели сортируются и разрезаются на мелкие куски 20-40 мм;
- после магнитной сепарации они измельчаются в специальных дробилках на куски размером 4-8 мм;
- После отделения металла от изоляции, металлы извлекаются и упаковываются в прессованные брикеты.
Медь и алюминий отправляются на переплавку, а изоляционные материалы утилизируются отдельно. Пластик перерабатывается на специализированных предприятиях.
