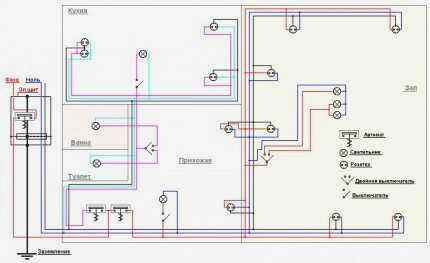

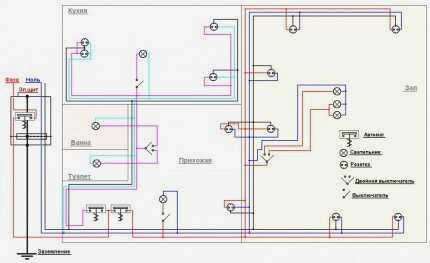

На схеме электропроводки должно быть показано расположение розеток и выключателей. Существует множество типов розеток – 220 В, 380 В, скрытые и открытые, с разным количеством гнезд, влагозащищенные и т.д. Указывать каждую из них – слишком долго и ненужно. Важно запомнить, как изображены основные группы, а количество контактных групп определяется тягами.
Объяснение символов на электрических схемах: Объяснение графических и буквенно-цифровых символов
Чтение электрических схем требует определенных знаний, которые можно почерпнуть из нормативных документов. Язык электрических схем представляет собой – это система знаков и символов, обычно графических и буквенно-цифровых. В дополнение к ним номиналы иногда обозначаются цифрами.
Понимание стандартных символов является обязательным для любого домашнего электрика. Эти знания помогут вам прочитать электрическую схему и составить собственный план электропроводки в квартире или частном доме. Перед вами руководство по тонкостям написания проектной документации.
В статье описаны основные типы электрических схем, а также подробно расшифрованы основные изображения, символы, пиктограммы и буквенно-цифровые маркеры, используемые при составлении чертежей о строительстве электрических сетей.
Какие типы электрических схем могут быть полезны?
Рассмотрим проектную информацию с точки зрения электрика-любителя, который хочет своими руками поменять проводку в доме или нарисовать план подключения дачи к электрической системе.
Сначала важно понять, какие знания будут полезны, а какие не понадобятся. Первый шаг – это ознакомиться с типами электрических схем.

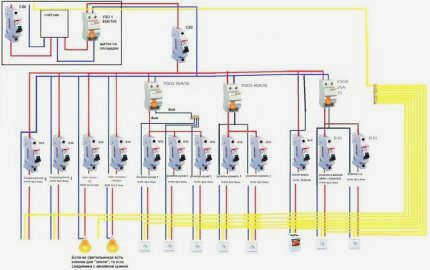

Схема распределительного устройства с использованием реальных изображений коммутационных и защитных аппаратов – электрические соединения показаны цветными проводами. По сути, она не имеет ничего общего с профессиональной документацией, сопровождающей отечественные энергетические проекты
Вся информация о видах схем определена в новой редакции ГОСТ 2.702-2011, которая называется "ЕСКД. Правила составления электрических схем".
Это дубликат более раннего документа – ГОСТ 2.701-2008, в котором подробно описана классификация электрических схем. Всего существует 10 типов, но на практике вам может понадобиться только один – электрическая.
В дополнение к классификации типов существует также классификация видов, которая делит все чертежные документы на структурные, общие и т.д., всего 8 пунктов.
Для самоделкиных существует 3 типа электрических схем: функциональная схема, принципиальная схема, электрическая схема.
Тип №1 – функциональная диаграмма
Функциональная диаграмма не показывает никаких деталей, но указывает на основные блоки и компоненты. Она дает общее представление о том, как работает система. Не всегда имеет смысл создавать такие чертежи для электрической системы в частном доме, так как они обычно носят общий характер.
Однако они могут быть полезны при описании сложного электронного устройства или электроустановки в мастерской, студии или диспетчерской.
Чтение схем
На электрической схеме показаны все компоненты, части и сети, входящие в состав чертежа, а также электрические и механические соединения. Она раскрывает полную функциональность системы. Все элементы электрической схемы соответствуют обозначениям, указанным в ГОСТе.
К чертежу прилагается список документов, в котором указаны все компоненты и их параметры. Компоненты указаны в алфавитном порядке, включая числовую сортировку. Список документов (спецификаций) указан на самом чертеже или может быть найден на отдельных листах.
Как изучать чертежи
Как правильно читать электрические схемы и понимать информацию, содержащуюся на чертеже? Все, что нужно знать, – это как ориентироваться в условных обозначениях ГОСТ, это основа любого разработанного проекта.

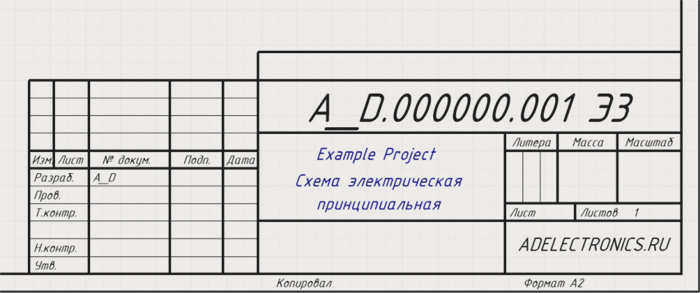

Для начала определяется тип чертежа. Согласно ГОСТ 2.702-75, каждому графическому документу соответствует индивидуальный код. Все электрические чертежи обозначаются буквой "Э" и соответствующим цифровым значением от 0 до 7. Код "Э3" соответствует электрической схеме.
Ознакомьтесь с электрической схемой:
- Визуально изучите схему, обратите внимание на примечания и технические требования.
- Обозначьте на схеме все компоненты, перечисленные в документе;
- Определите систему питания и тип тока (однофазный, трехфазный);
- Найдите основные компоненты и определите источник их питания;
- Ознакомиться с компонентами и устройствами безопасности;
- Ознакомиться с указанным в документе методом управления, его задачами и алгоритмом. Понять последовательность действий устройства при пуске, остановке, коротком замыкании;
- Проанализировать работу каждого участка схемы, определить основные узлы, вспомогательные компоненты, изучить техническую документацию указанных деталей;
- На основании данных, проанализированных в документе, сделать выводы о процессах, происходящих в каждой ячейке схемы, изображенной на рисунке.
Зная последовательность операций, буквенные обозначения, вы сможете прочитать любую электрическую схему.

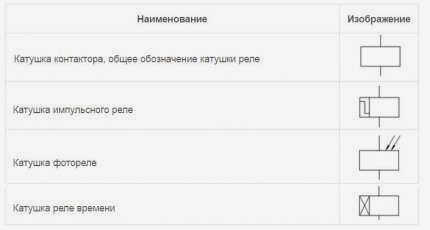

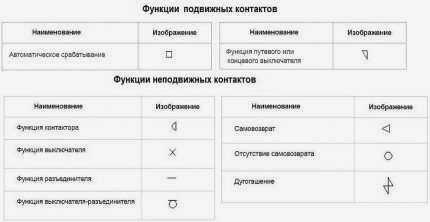

Графические символы
Каждый вид графического документа имеет свои условные обозначения, которые регламентируются соответствующими нормативными документами. Ниже приведены примеры основных графических символов для различных типов электрических схем.
Примеры электрических схем

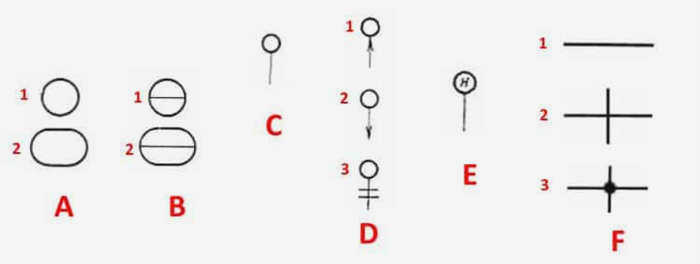

На рисунке ниже показаны основные компоненты систем автоматизации.
Описание символов:
- A – Основные (1) и допустимые (2) представления устройств, которые установлены вне электрического щита или распределительной коробки.
- B – То же, что и пункт A, за исключением того, что компоненты расположены на панели или распределительном щите.
- C – Отображение исполнительных механизмов (ИМ).
- D – Влияние ИМ на управляющий элемент (далее PO) при отключенном питании:
- открытие электромагнитного клапана
- закрытие PO
- Положение электромагнитного клапана остается неизменным.
- E – ПМ, на который дополнительно установлен ручной привод. Этот символ может использоваться для каждого из положений электромагнитного клапана, как определено в D.
- F – Полученное отображение линий связи:
- Общее.
- Отсутствие соединения на стыке.
- Наличие соединения на стыке.
УГО в однолинейных и полных электрических схемах
Существует несколько групп символов для этих схем; здесь приведены наиболее часто используемые. Полную информацию см. в нормативных документах; для каждой группы будут приведены номера национальных стандартов.
Источники питания.
Они обозначаются символами, показанными на рисунке ниже.
Алфавитные символы

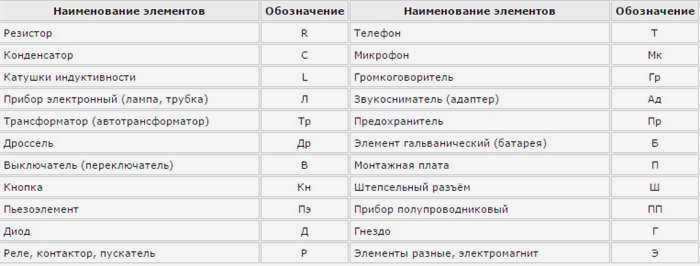

Алфавитные символы используются на электрических схемах в дополнение к графическим символам, поскольку без них было бы довольно проблематично читать чертежи. Как и CSD, буквенно-цифровые символы регулируются нормативными документами, для электронных символов это ГОСТ 7624 55. Ниже приведена таблица с ОБЭ для основных компонентов электрических схем.
К сожалению, объем статьи не позволяет привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно почерпнуть всю недостающую информацию. Обратите внимание, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому рекомендуется следить за новыми дополнениями к правилам.

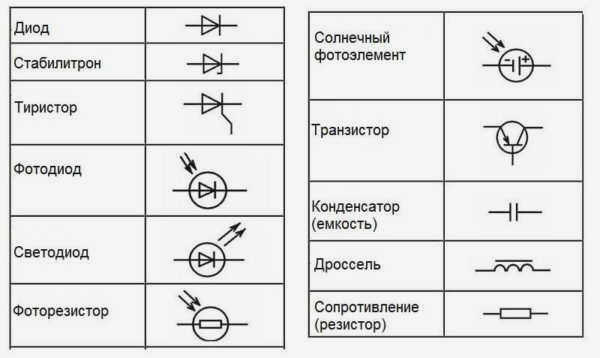

Радиокомпоненты
При чтении принципиальных схем устройств важно знать обозначения диодов, резисторов и подобных компонентов.
Знакомство с этими символами поможет прочитать практически любую схему – будь то электроприбор или жгут электропроводки. Номиналы необходимых деталей иногда указываются рядом со схемой, но в больших многокомпонентных схемах они отображаются в отдельной таблице. Здесь компоненты обозначены буквами и значениями.

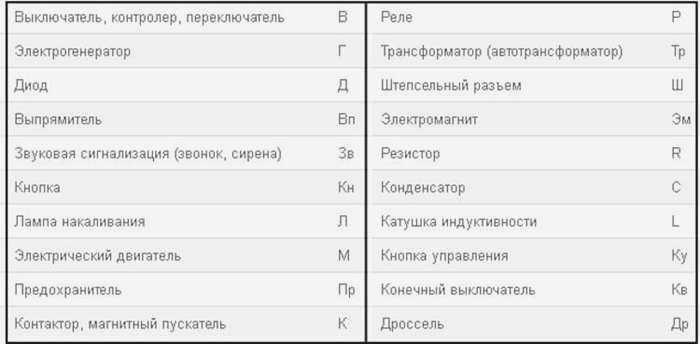

Буквенные обозначения
Помимо графических символов, компоненты в схеме обозначаются буквами, также стандартизованным способом (ГОСТ 7624-55).
| 1 | Выключатель, регулятор, тумблер | В |
| 2 | Электрогенератор | Г |
| 3 | Диод | Д |
| 4 | Выпрямитель | Вп |
| 5 | Звуковая сигнализация (звонок, сирена) | Sv |
| 6 | Кнопка | Kn |
| 7 | Лампа накаливания | Л |
| 8 | Электродвигатель | М |
| 9 | Предохранитель | Предохранитель |
| 10 | Контактор, магнитный контактор | К |
| 11 | Реле | Р |
| 12 | Трансформатор (автотрансформатор) | Тр |
| 13 | Выходная розетка | Ш |
| 14 | Электромагнит | Em |
| 15 | Резистор | R |
| 16 | Конденсатор | С |
| 17 | Индуктор | L |
| 18 | Кнопка управления | C |
| 19 | Концевой выключатель | Kv |
| 20 | Дроссельная заслонка | Dr |
| 21 | Телефон | Т |
| 22 | Микрофон | Микрофон |
| 23 | Динамик | Гр |
| 24 | Батарея (гальванический элемент) | Б |
| 25 | Главный двигатель | Dg |
| 26 | Двигатель насоса охлаждения | На |
Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и индуктор обозначаются латинскими буквами.
