Дровяной электрогенератор идеально подходит для обеспечения аварийного электроснабжения в сельской местности или дома, а также в качестве основного источника независимой электроэнергии в кемпинге или путешествии на природе.
Обзор дровяных генераторов

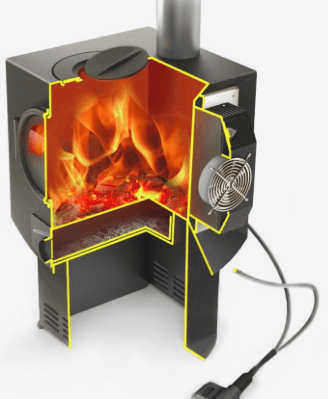

Дровяные генераторы в последнее время становятся все более популярным продуктом. Они необходимы для автономного энергоснабжения в различных ситуациях. Дровяной электрогенератор позволяет получать электроэнергию практически в любом месте. Устройство состоит из камеры сгорания и элемента, который преобразует тепловую энергию в электрическую. Этот элемент нагревается с одной стороны и охлаждается с другой. В результате вырабатывается электричество. По сути, это печь с элементом преобразования энергии.
Такой генератор можно купить готовым или даже собрать из подручных материалов, что обойдется буквально в копейки.
Кому нужен дровяной генератор?
Дровяной генератор идеально подходит для аварийного электроснабжения дачи или небольшого семейного дома, а также в качестве основного источника электроэнергии в кемпинге или путешествии на природе.

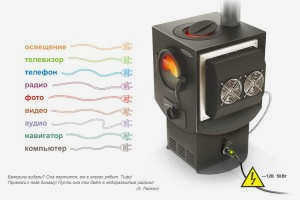

Помимо выработки электроэнергии, дровяная печь-генератор также выполняет следующие функции обогревает помещениеее также можно использовать для приготовления пищи и кипячения воды.
Электрогенератор вырабатывает постоянный ток напряжением 12 вольт. При подключении инвертора постоянный ток может быть преобразован в переменный ток 220 В.
Характеристики
Дровяной электрогенератор не является новым изобретением, но современные технологии позволили внести некоторые усовершенствования в ранее разработанные устройства. Более того, для выработки электроэнергии используется несколько различных технологий.
Кроме того, термин "дровяная" является несколько неточным, поскольку для работы такой электростанции подходит любое твердое топливо (дрова, щепа, паллеты, уголь, кокс), в общем, все, что может гореть.
Следует сразу отметить, что дрова, а точнее процесс их сжигания, выступает лишь в качестве источника энергии, обеспечивающего функционирование устройства, в котором вырабатывается электричество.
Основными преимуществами таких электростанций являются
- Возможность использования широкого спектра твердого топлива и его доступность;
- Выработка электроэнергии в любом месте;
- использование различных технологий для выработки электроэнергии с совершенно разными характеристиками (достаточной для зарядки телефона и питания промышленного оборудования);
- Он также может выступать в качестве альтернативы в случае частых отключений электроэнергии, а также в качестве основного источника электроэнергии.
Классический вариант

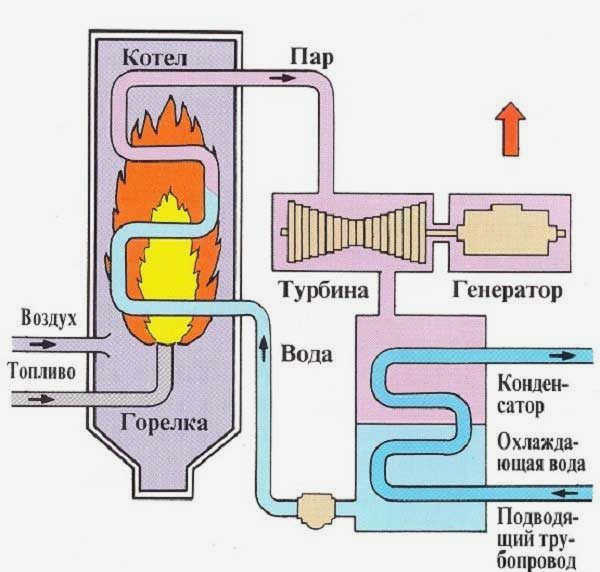

Как уже упоминалось, для выработки электроэнергии на дровяной электростанции используется несколько технологий. Классической из них является паровая энергетика или просто паровой двигатель.
Все просто – древесина или другое топливо сжигается и нагревает воду, которая превращает ее в газообразное состояние – пар.
Полученный пар подается в турбину генераторной установки, и, вращаясь, генератор вырабатывает электроэнергию.
Поскольку паровая машина и генераторная установка соединены в один замкнутый контур, пар после прохождения через турбину охлаждается, подается обратно в котел, и весь процесс повторяется.
Данная схема электростанции является одной из самых простых, однако она имеет ряд существенных недостатков, одним из которых является риск взрыва.
Когда вода переходит в газообразное состояние, давление в контуре значительно возрастает, и, если его не регулировать, существует высокий риск разрыва трубопровода.
Хотя в современных системах для регулирования давления используется ряд клапанов, работа парового двигателя по-прежнему требует постоянного контроля.
Кроме того, обычная вода, используемая в двигателе, может вызвать образование накипи на стенках труб, что снижает эффективность системы (накипь ухудшает теплообмен и снижает пропускную способность труб).
В настоящее время эта проблема решается путем использования дистиллированной воды, очищенных жидкостей или специальных газов.
Но с другой стороны, эта электростанция может выполнять и другую функцию – отопление.
Здесь все просто – после выполнения своей функции (вращения турбины) пар необходимо охладить, чтобы перевести в жидкое состояние, для чего требуется система охлаждения или просто – охладитель.
И если этот кулер поместить в комнату, то в результате будет получено не только электричество, но и тепло.
Преимущества и недостатки
При ближайшем рассмотрении выявляется главный недостаток – высокая стоимость для большинства садоводов и дачников. Однако при частом использовании цена оправдывается экономией на топливе. Дрова намного дешевле дизельного топлива или бензина.
Читайте также:
Как сделать топливные брикеты из листьев своими руками
При использовании электрогенератора в помещении необходимо установить дымоход. Во время работы прибор выбрасывает продукты сгорания в атмосферу. Несмотря на недостаток стоимости, у дровяного прибора есть и важные преимущества. К основным преимуществам относятся:
- 1. он может отапливать дом объемом до 50 кубических метров.
- 2. возможность использования механизма в качестве плиты для приготовления пищи.
- 3. компактность. Устройство компактно, что позволяет устанавливать его в небольших помещениях.
- 4. длительный срок службы.
- 5. малый вес готовой конструкции.
- 6. отсутствие шума во время работы.
- 7. экономичный расход топлива. Горючие материалы необходимо закладывать в плиту один раз в день. Древесный уголь может работать в течение недели.
Простые конструкции оказываются более надежными в эксплуатации. Высокая стоимость обусловлена новизной продукта и его небольшим промышленным производством. Альтернативой в этом случае являются самодельные приборы.
самодельный

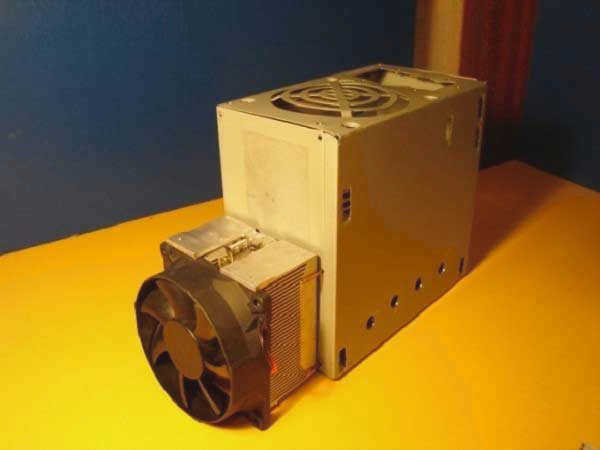

Самостоятельная сборка такой модели не представляет особых трудностей для народных умельцев. При создании дровяного электрогенератора своими руками необходимо приобрести или извлечь из старого переносного холодильника элемент Пельтье.
Он выглядит как тонкостенная квадратная панель. Одна панель сделана из меди, другая – из никеля. К ним прикрепляются контактные клеммы, которые затем подключаются к электросети. Принцип работы заключается в том, что при прохождении тока через металлические поверхности одна сторона детали нагревается, а другая – остывает.
В твердотопливном электрогенераторе ситуация обратная: одна пластина нагревается за счет сжигания древесины, а другая охлаждается с помощью радиатора и теплоотвода, подключенных к устройству. В этот момент между частями возникает электрический ток, который и требуется.
Устройства среднего размера генерируют мощность до 60 Вт. Этого более чем достаточно для приготовления пищи и отопления коттеджа. Самодельные компактные модули способны генерировать не более 5 ватт. Для светодиодного освещения этого напряжения может быть достаточно.
Читайте также:
Группа безопасности котла в системе отопления
После того как у мастера есть основной компонент, можно приступать к созданию прибора. Помимо основного блока, в процессе сборки потребуются
- металлический лист для корпуса;
- деталь стабилизации напряжения
- радиатор и охлаждающее ребро
- теплопроводящая паста
- заклепочный инструмент
- специальные ножницы для обработки металла
- заклепки;
- паяльник;
- дрель.
Преимущества и недостатки
Если рассматривать дровяную электростанцию, да и печь-генератор тоже, но только по-своему, то основным недостатком является высокая цена. Однако по мере использования такого оборудования потраченные деньги довольно быстро окупаются, так как дрова дешевле бензина и дизельного топлива. Помимо дров и древесных отходов, в каждом из этих видов оборудования допускается использование стружки, опилок или специальных брикетов.
Преимущества и недостатки
К преимуществам печей-генераторов относятся:
- Возможность обогрева помещения объемом до 50 кубических метров;
- Помимо выработки электроэнергии и отдачи тепла в помещение, на нем можно готовить пищу;
- Компактность, что облегчает транспортировку;
- Длительный срок службы.
Высокоэффективная дровяная электростанция позволяет эксплуатировать объект круглосуточно, обеспечивая не только электроэнергию, но и тепло.
Критерии выбора
Существует несколько различных моделей автономных дровяных генераторов, что упрощает выбор пользователя. Поскольку для дома подходит только печь-генератор, других вариантов не существует. Большие дровяные генераторы используются для электроснабжения промышленных или гражданских объектов, так как их мощность колеблется от 100 до 200 кВт.
При выборе учитывайте размер обслуживаемого объекта и мощность, на которую он будет рассчитывать. Для того чтобы определить расход топлива, необходимо спланировать, на какой мощности и как часто будет использоваться агрегат, и исходя из этого выбрать размер контейнера для дров.
Существующие модели

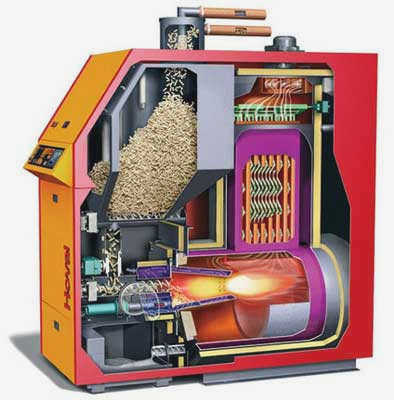

Полнофункциональное высокоэффективное оборудование, такое как электростанция БиоКИБОР, стоит довольно дорого. Если для объекта выбран дровяной генератор, то его можно приобрести в районе 2 000 000 рублей. По своей конструкции он представляет собой модульную установку с автоматической подачей топлива. Чтобы обеспечить оборудование мощностью 100 кВт на один день, необходимо 5 т дров (или 200 кг в час работы). Именно такое количество топлива необходимо для работы установки на полную мощность.
На видео показана дровяная печь-генератор Indigirka:

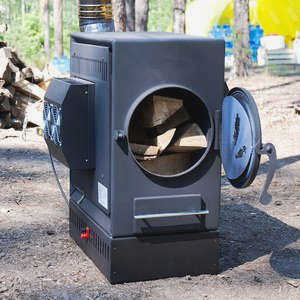

Такое устройство, как дровяная печь-генератор ("Индигирка" от компании "Термофор"), обойдется пользователю примерно в 30 000 рублей. При покупке учитывается объем камеры сгорания (41 литр), с максимальной загрузкой 30 литров. Для отвода дымовых газов предусмотрен дымоход диаметром 80 мм и высотой 3 метра. Выходное напряжение составляет 12 В, а мощность – 60 Вт.
Общие рекомендации

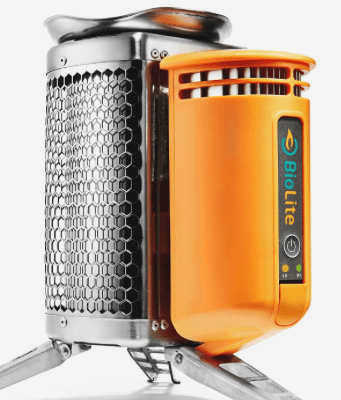

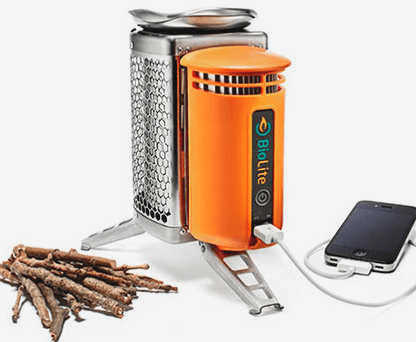

Генератор на дровах для зарядки телефонов
Важно обеспечить достаточное количество топлива в камере сгорания для поддержания высокой температуры. Хотя для автоматической электростанции в этом нет необходимости, генератор-плита не имеет функции автономной подачи топлива.
