Электропроводка в бане своими руками пошаговая инструкция

Надеемся, что данная статья поможет вам справиться с этой непростой задачей. Помните, что необходимо учитывать все правила монтажа электропроводки и советы специалистов, только тогда электроснабжение сауны можно считать безопасным. Хорошего вам дня!

Содержание

Как сделать электропроводку в сауне и как сделать это правильно?

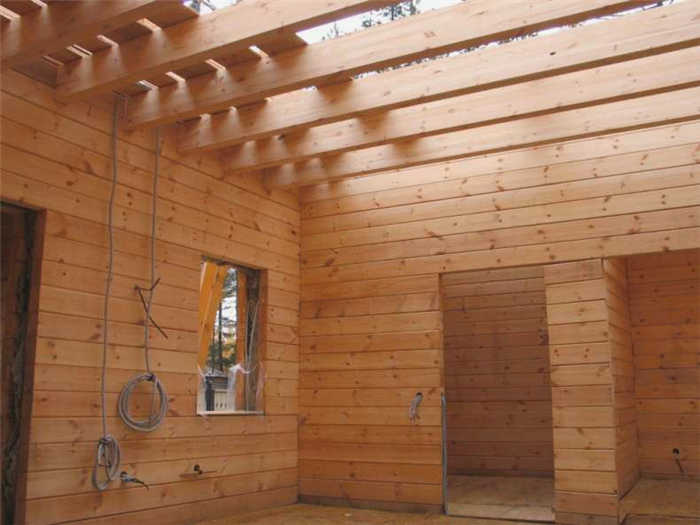

Сегодня каждый может позволить себе собственную сауну в саду или на даче. Но помимо приятной перспективы, которую предоставляет баня, возникает множество вопросов о том, как организовать электропроводку в бане своими руками. Главным препятствием в этом вопросе является высокая влажность и температура в помещении, что делает его особо опасным согласно п. 1.113 ПУЭ.

В этих неблагоприятных условиях электрооборудование и другие компоненты электрической сети очень быстро разрушаются, а диэлектрические материалы покрываются слоем токопроводящей влаги. Это создает значительный риск поражения электрическим током в аварийных ситуациях. Поэтому необходимо изучить требования ПУЭ, чтобы убедиться, что монтаж электропроводки и другие электротехнические работы в ванной выполняются в соответствии с действующими нормами.

Требования согласно ПУЭ 7

Согласно п. 2.1.4 правил устройства электроустановок, электромонтажные работы могут выполняться методом "разрезать и закрыть" или "разрезать и закрыть". Это различие важно в случае различных типов стен, когда возможен вырез в стене или когда вырез в стене отсутствует.

В связи с тем, что некоторые помещения являются пожароопасными, а влажные помещения содержат большое количество конденсата, при открытой или скрытой прокладке все кабели должны быть защищены негорючим материалом в соответствии с 2.1.42 и от влаги в соответствии с 2.1.43 ECT.

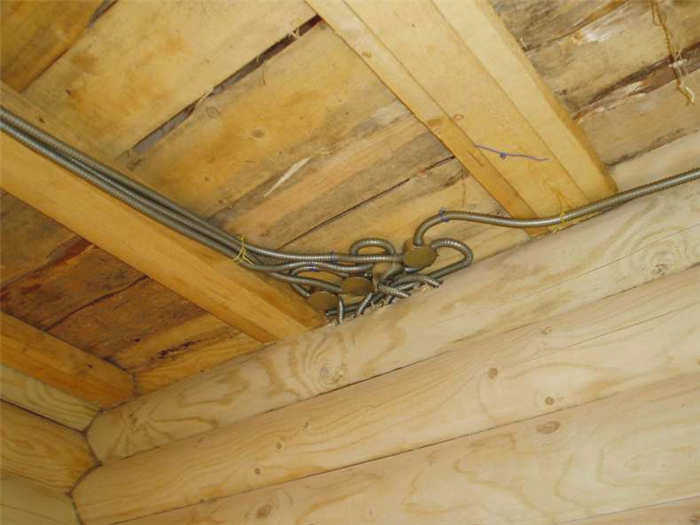

При наружной прокладке проводов, например, на деревянных стенах, негорючая подкладка под ними должна выступать на 10 мм с каждой стороны. В соответствии с пунктом 2.1.37 EARP необходимо также обеспечить зазор в 10 мм от кабеля до горючих материалов. Для скрытой прокладки кабеля по всей длине должна быть установлена негорючая крышка в соответствии с п. 2.1.38 ПУЭ. Однако категорически запрещается прокладка кабелей в металлических каналах или гофрах в соответствии с п. 7.1.40 Правил устройства электроустановок.

В целях безопасности все металлические конструкции – светильники, отопительные плиты, бытовые приборы и т.д. должны быть соединены с защитным заземлением в проводке сауны, проводка должна иметь двойную изоляцию, а компоненты цепи должны быть недоступны. Для защиты людей от поражения электрическим током в электрическом щите должно быть установлено УЗО. На эти меры распространяются требования разделов 1.7.50 и 1.7.51 ПУЭ. Следует отметить, что светильники и другое низковольтное оборудование в соответствии с п. 1.7.53 ПУЭ могут эксплуатироваться без защитного заземления.

Основные требования к электропроводке сауны

Общая схема электропроводки должна быть оснащена УЗО и автоматическими выключателями. Важно ограничить ток срабатывания выключателей максимум 30 амперами, идеальным уровнем срабатывания считается 10 ампер.

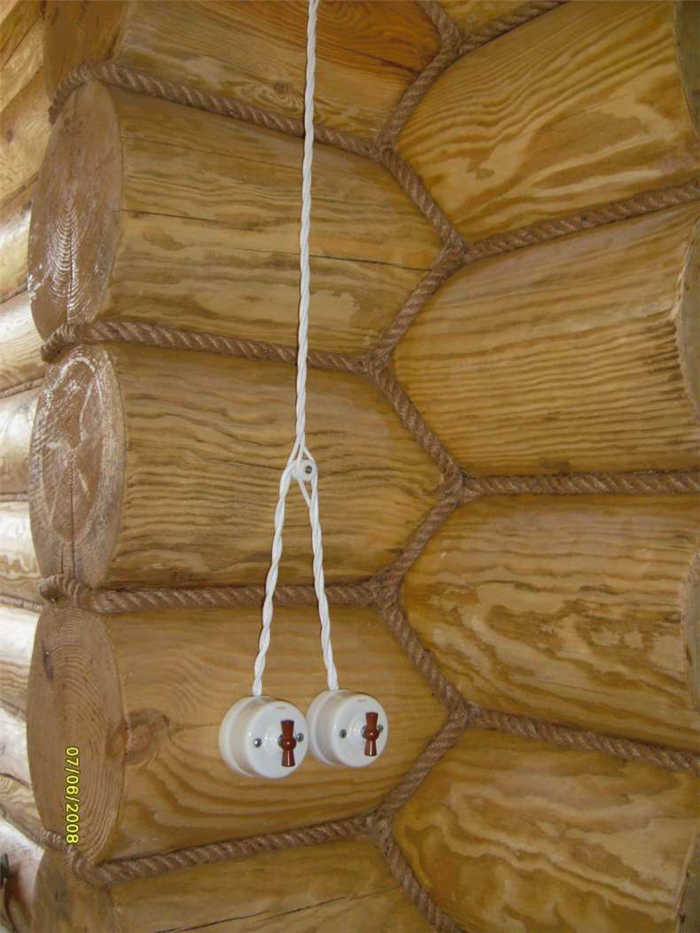

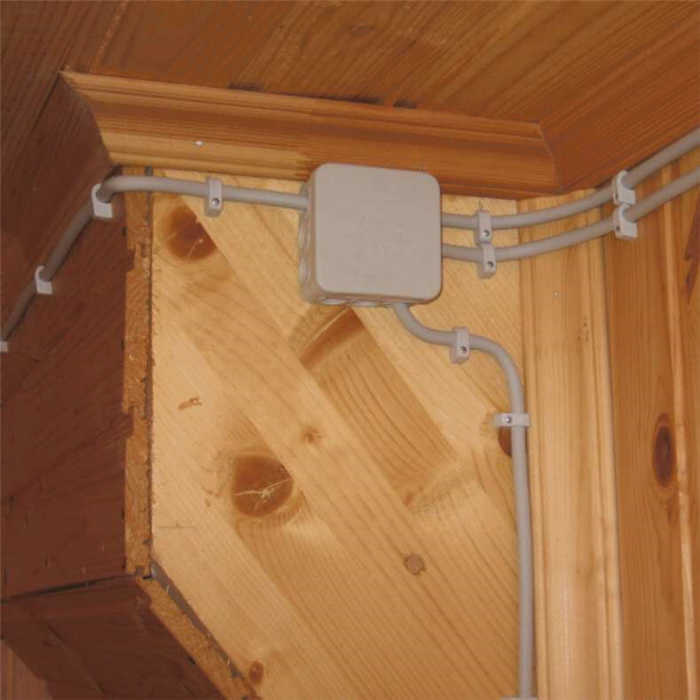

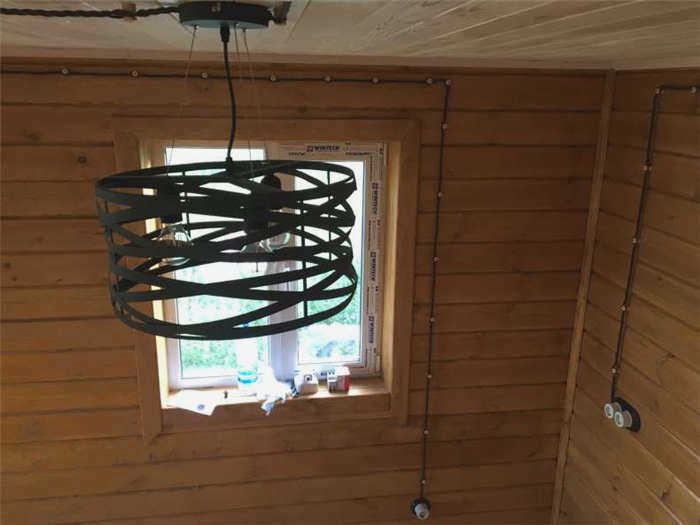

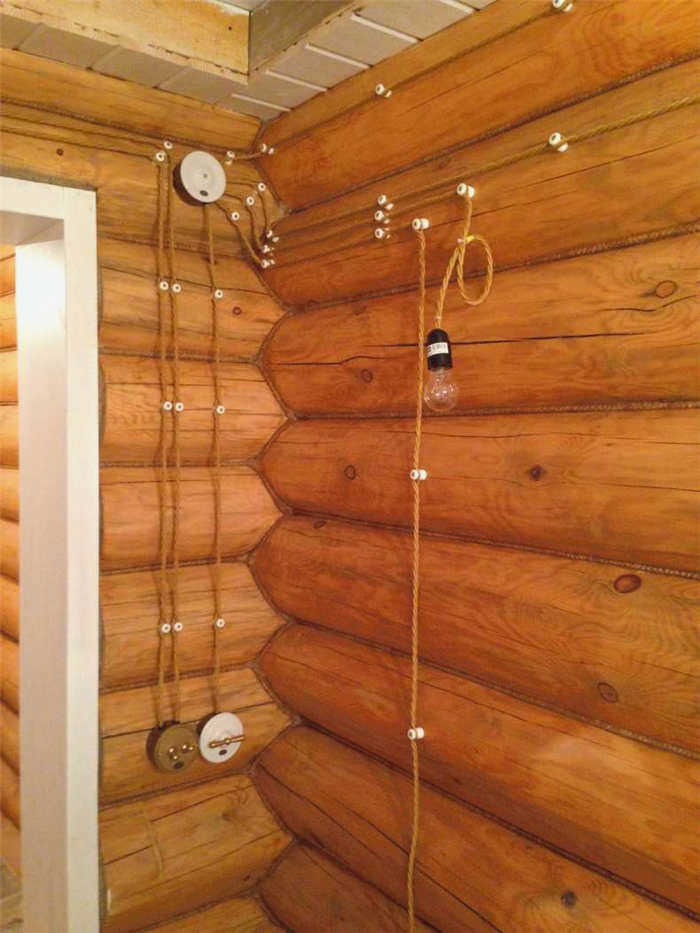

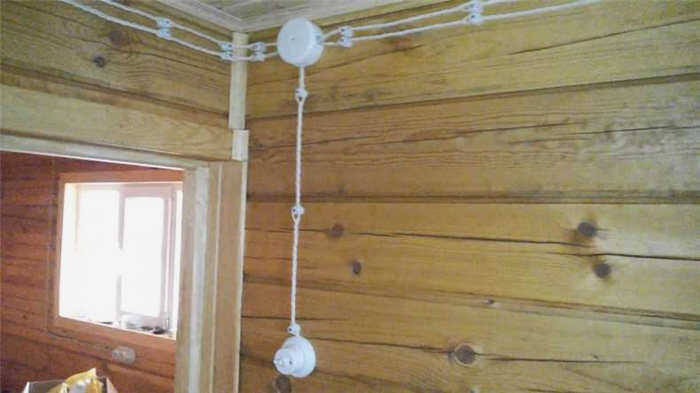

Если сауна выполнена в основном из дерева, рекомендуется открытая проводка. Воздуховоды могут быть помещены в стальные или медные трубы или в каналы из огнестойкого пластика.
Для сауны подходят кабели с хорошей изоляцией, то есть они должны быть устойчивы к перепадам температуры, влаге и т.д.

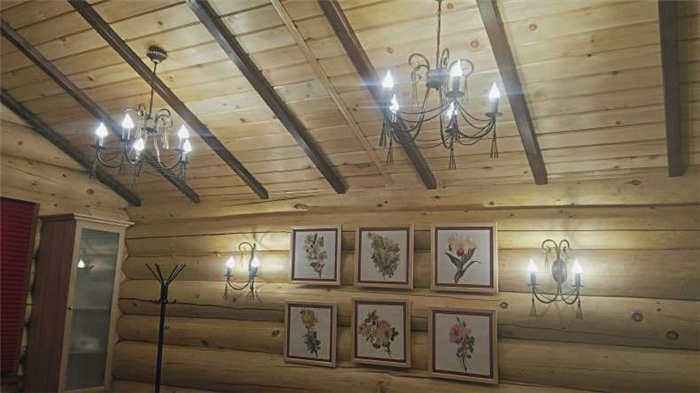

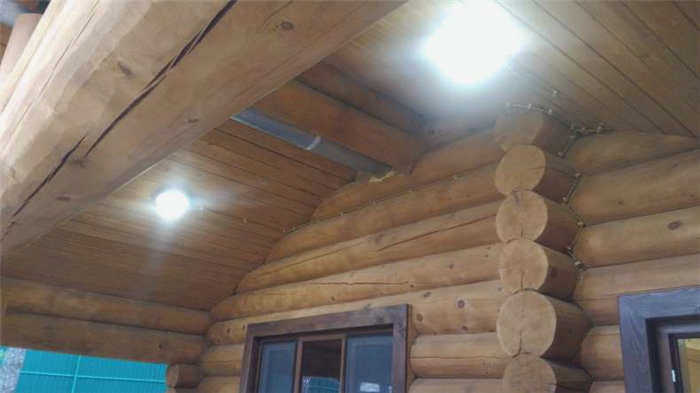

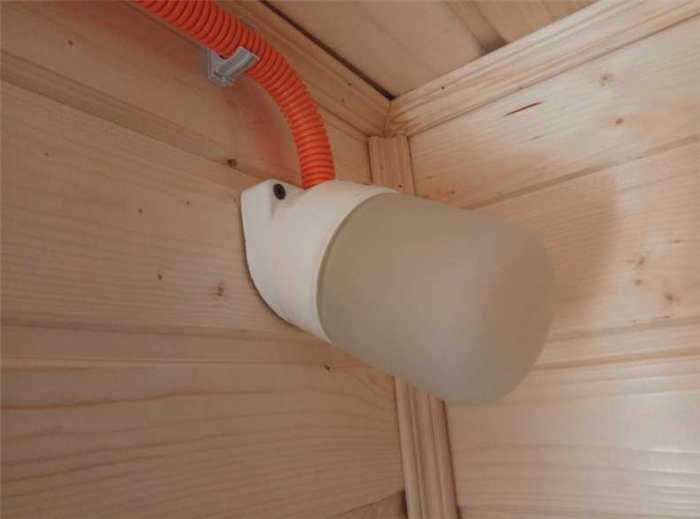

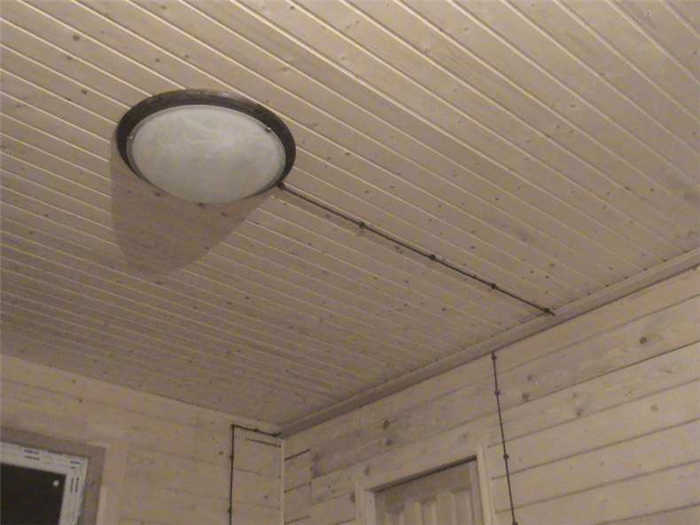

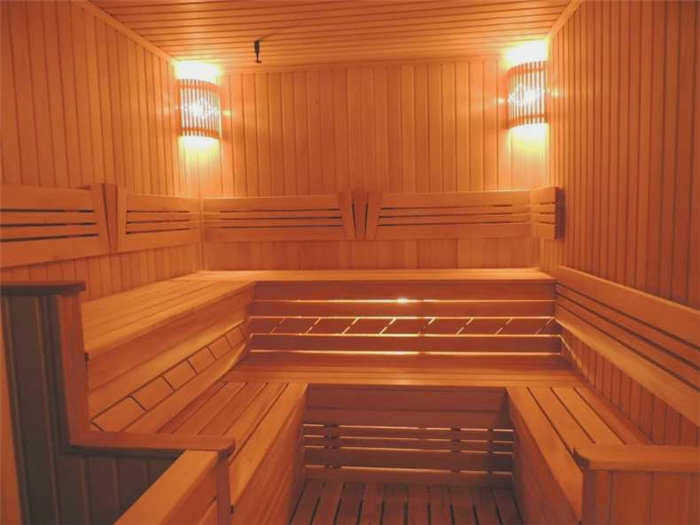

Хорошо, если светильники установлены в углах помещения, а распределительная система смонтирована в смежном помещении. В этом случае кабель подводится непосредственно через стену к светильникам.

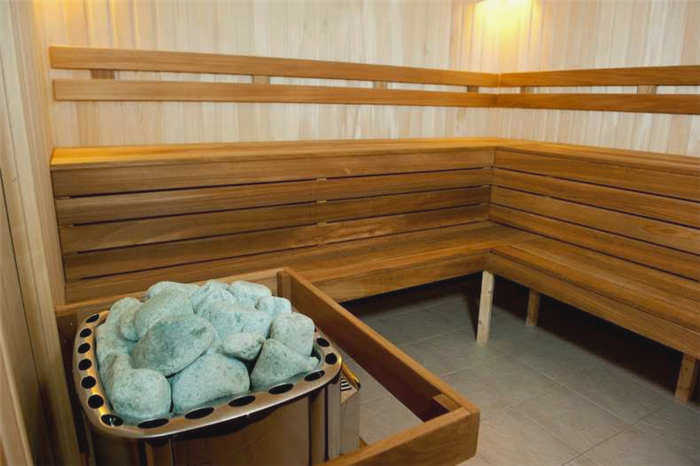

Категорически запрещается прокладывать кабель непосредственно над плитой сауны.

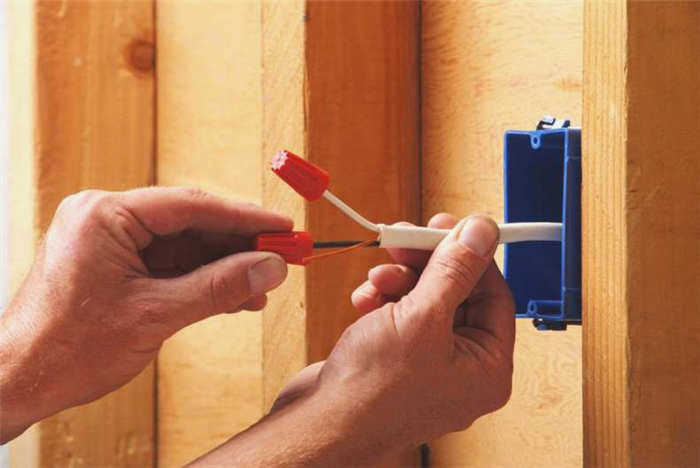

Кабели соединяются исключительно сваркой и пайкой, а затем обжимаются с помощью изоляционных гильз. Для быстрого и простого монтажа можно использовать обжимные соединения, но скручивание любого рода строго запрещено.

Также важно сделать в сауне два контура заземления и расположить их в противоположных углах помещения. Это связано с тем, что в сауне высокий уровень влажности, поэтому молния не во всех случаях может правильно войти в землю.

Монтаж электрического кабеля (шаг за шагом)

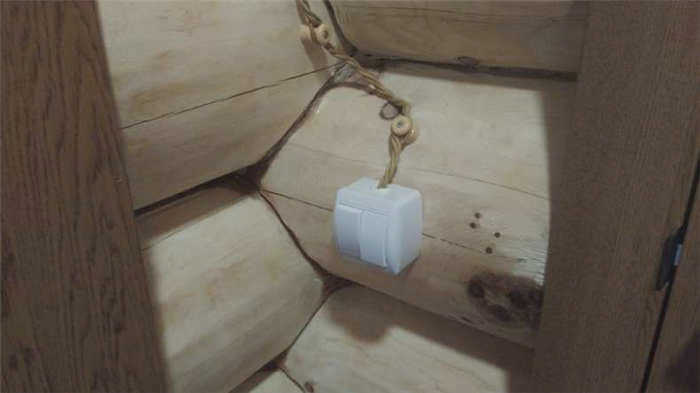

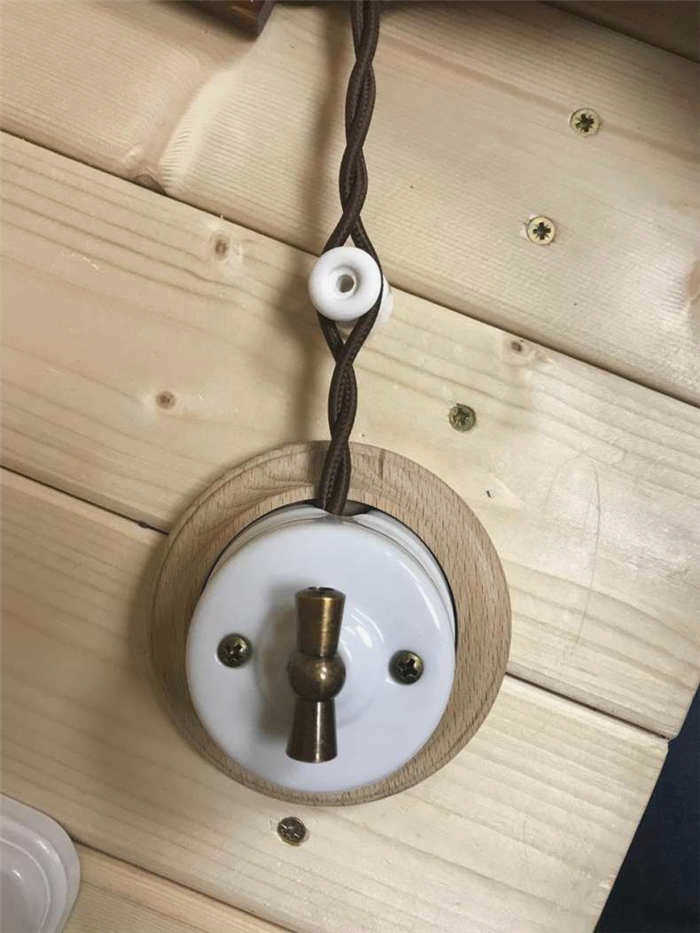

Все выключатели в сауне и предбаннике должны быть оснащены защитной крышкой. Эта крышка защищает электронные компоненты от попадания воды.

При определении размеров сечения распределительных кабелей важно добавить запас в 20-30%, чтобы электрическая система могла выдержать высокую нагрузку, даже если расчетная средняя нагрузка будет превышена.

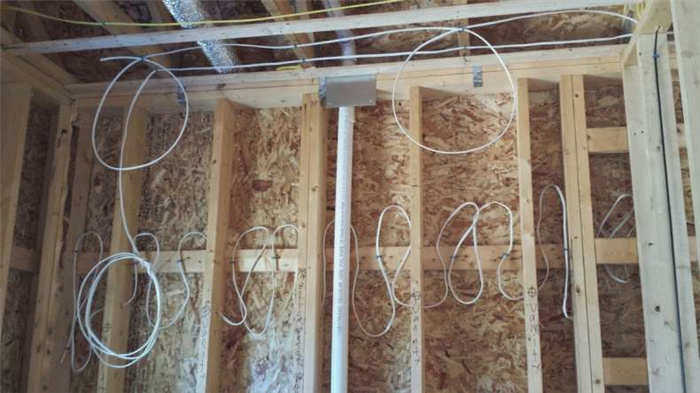

Если используется кабель с изоляцией нг-LS, его можно прокладывать в кабелепроводе без установки защитных пластин между кабелепроводом и стеной.
В других ситуациях необходимо обеспечить дополнительный слой огнезащиты.
Если это невозможно, то для защиты от огня кабель следует прокладывать на расстоянии 10-15 миллиметров от стены.

Правила прокладки электрических кабелей в сауне

Проводка в сауне, как и в других помещениях, должна проходить только строго горизонтально или строго вертикально, а все углы, при необходимости их поворота, все углы должны быть около девяноста градусов.

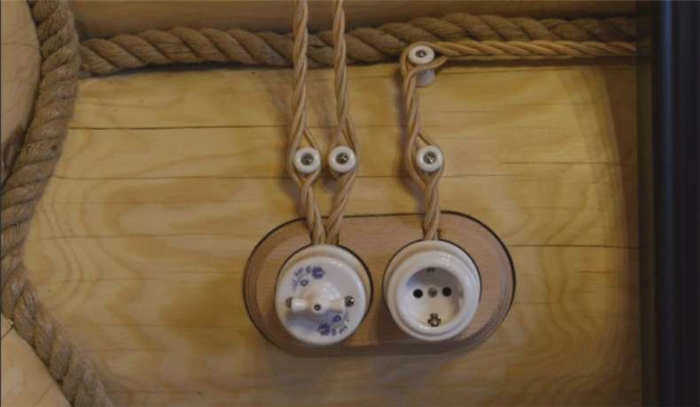

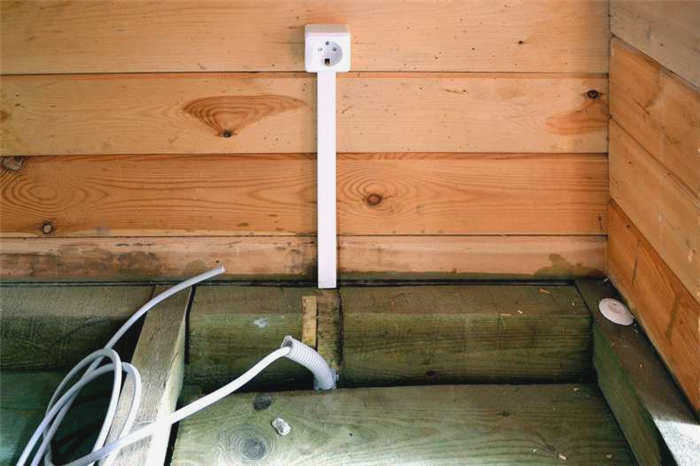

Высота розеток должна быть около пятидесяти сантиметров, а высота выключателей – около полутора метров от пола в помещении.
Следует также помнить, что нельзя устанавливать электроприборы вблизи источников тепла, а все горизонтальные части проводки должны находиться над водопроводными трубами.
Кроме того, все соединения в проводке должны быть сведены к минимуму. Все неизбежные соединения должны быть надежно изолированы и, при необходимости, загерметизированы, а также надежно закреплены.

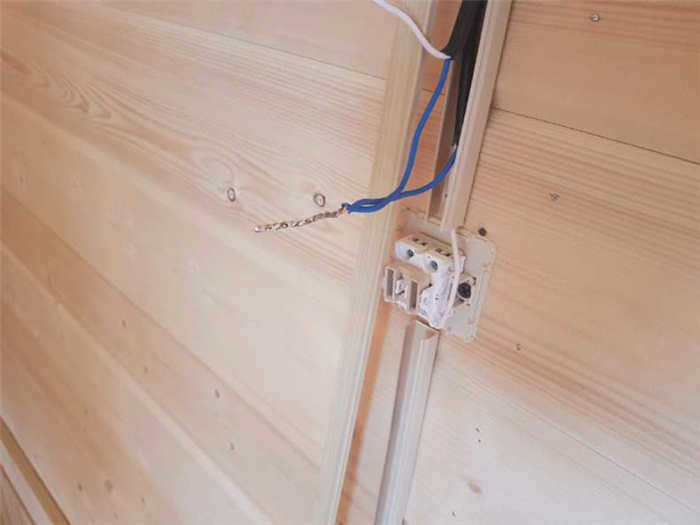

Все винтовые клеммы должны быть затянуты для обеспечения надежного контакта. При использовании самозажимных клеммных колодок всегда необходимо применять специальную пасту.

Это связано с тем, что такое соединение должно работать в условиях повышенной влажности и температуры. В таких условиях паста эффективно защитит материал контактов клеммных колодок, а также материал проводника от окисления и поможет создать хороший электрический контакт.

Последовательность прокладки электропроводки

Если еще не так давно схема электропроводки в ванной, да и в любом другом жилом помещении, допускалась только при наличии проекта, то сейчас проект не требуется, основным требованием к схеме электроснабжения является соответствие требованиям ПУЭ.

А несоблюдение этих правил может стать основанием для отказа в подключении объекта к электросети.

Этапы работ

Когда проект готов и все материалы закуплены, мы приступаем к монтажу. Работа делится на несколько этапов:

Проведите кабель к сауне по воздуху или под землей.

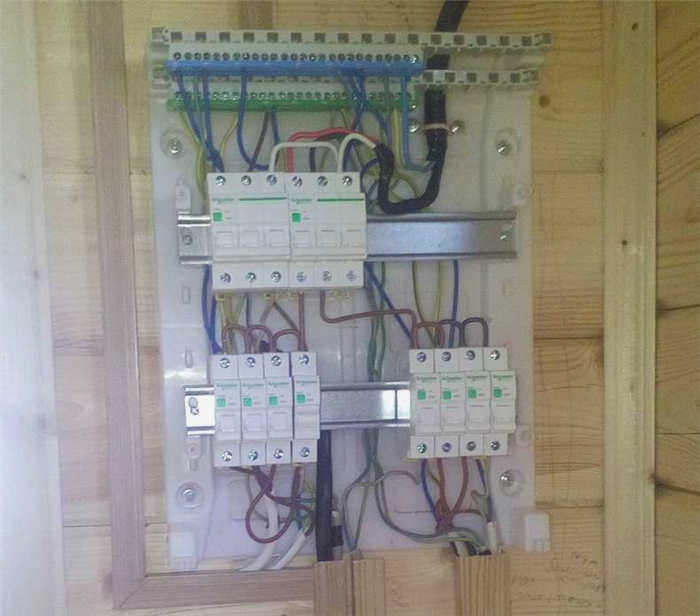

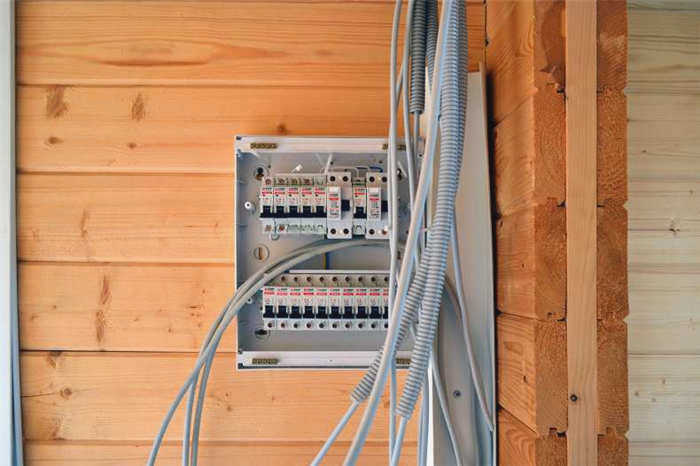

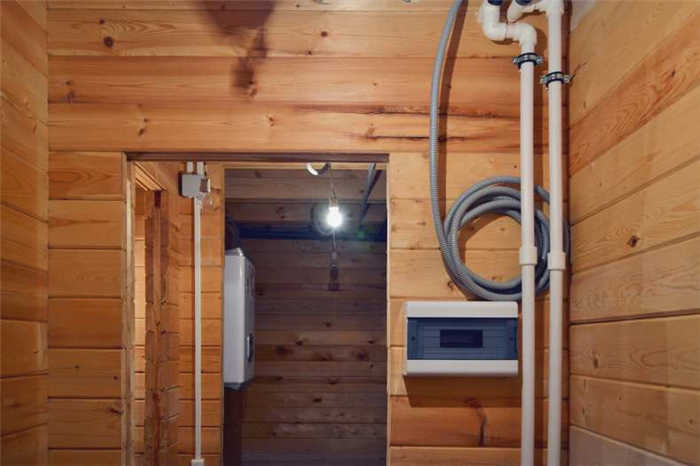

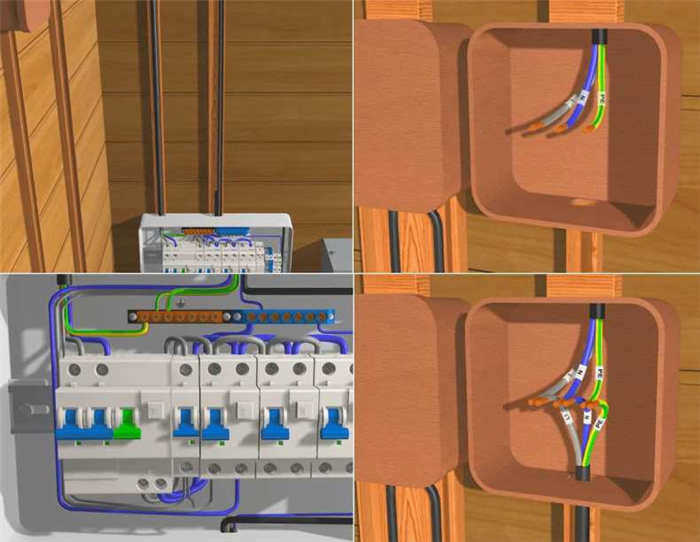

Соберите и установите блок предохранителей с УЗО и автоматическими выключателями утечки на землю.
Подключите розетки и светильники к отдельным блокам предохранителей.
Если вы хотите подключить 220 В, используйте предохранитель 3P, если сеть 380 В, используйте шину 1P.

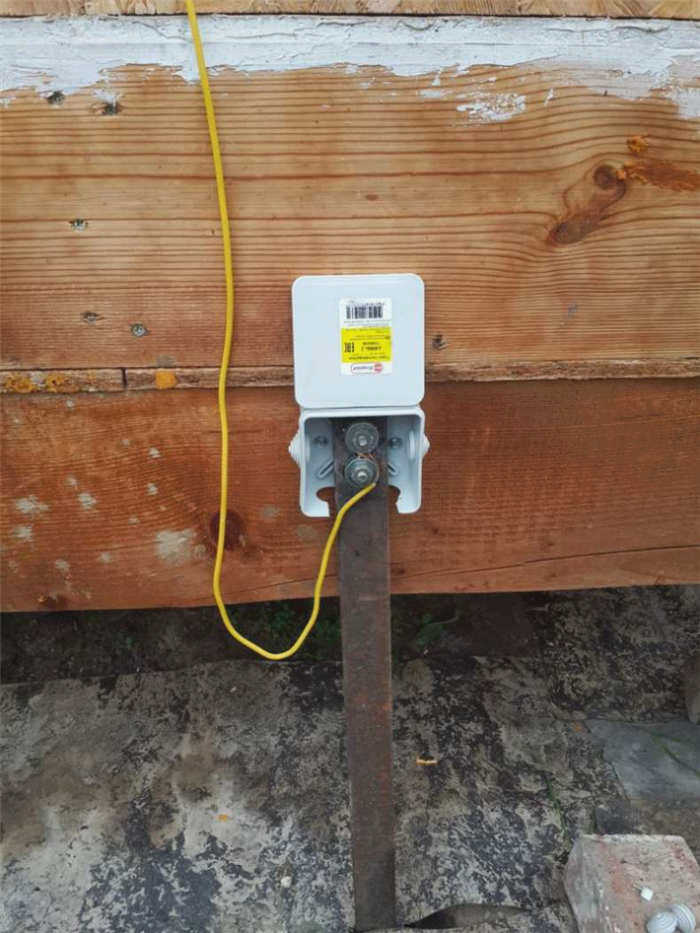

Отдельный заземление. Они должны быть закопаны рядом с сауной на глубине 50 см или более. Стержни должны быть вертикально вбиты в землю и сварены между собой стальной лентой, образуя равнобедренный треугольник. К этому треугольнику нужно приварить еще один стальной провод, который ведет к главному заземляющему проводнику и крепится к нему болтом и гайкой. Этот проводник также обычно устанавливается в щитке, в самом низу щитка. Именно к нему следует подключить заземляющие провода с помощью металлических соединителей, а затем развести по комнатам – к светильникам и розеткам.

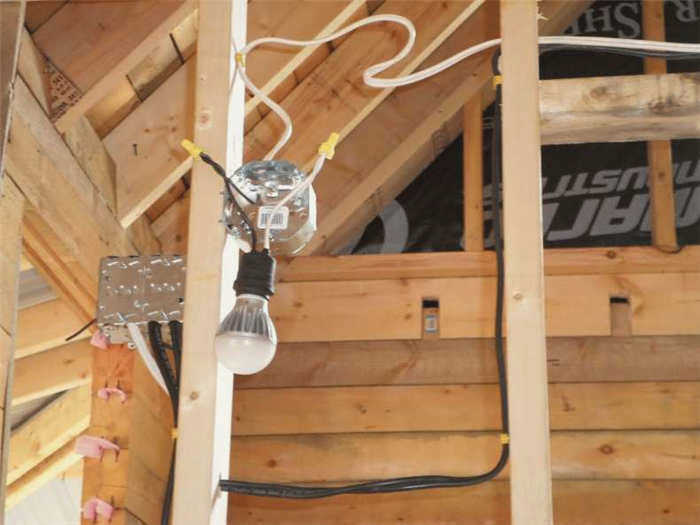

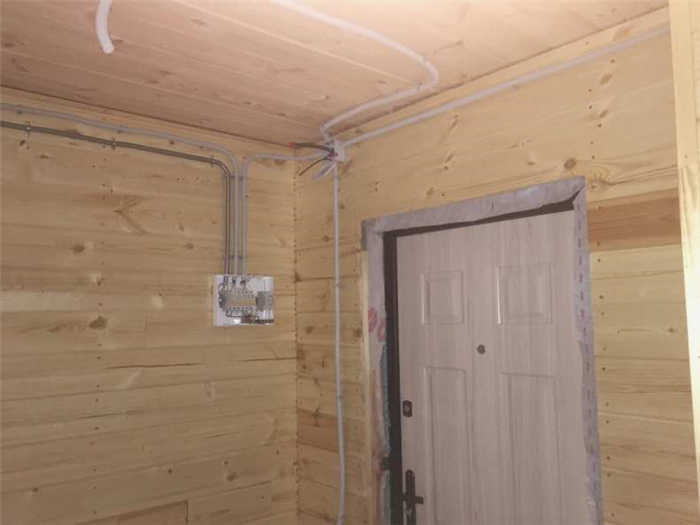

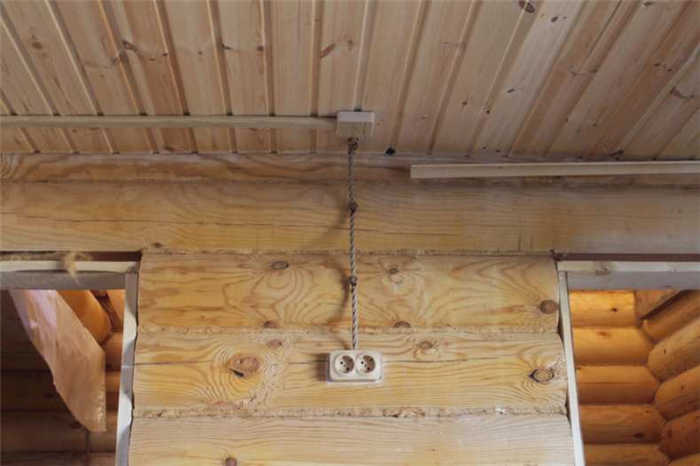

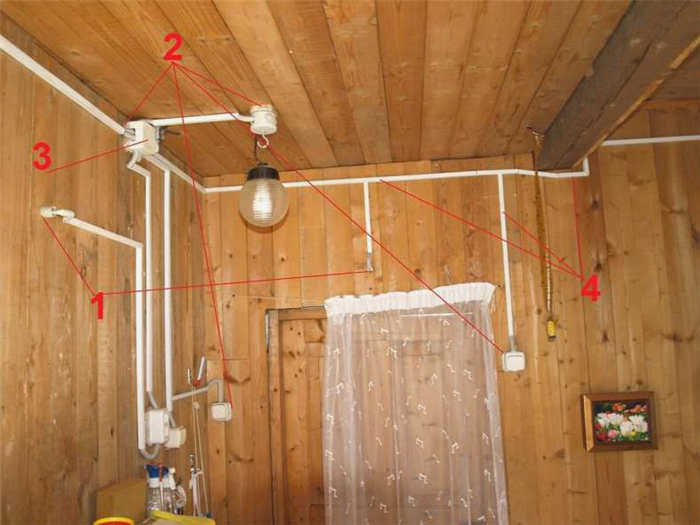

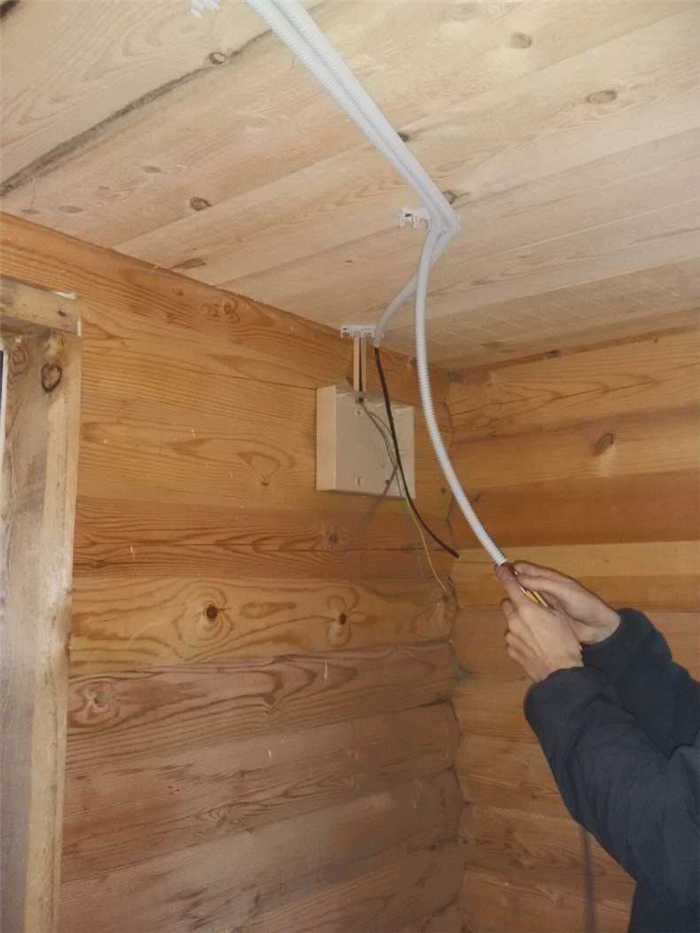

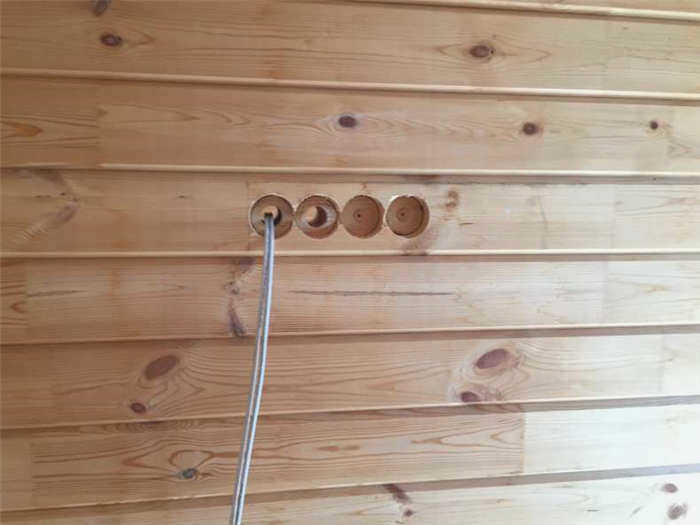

Последний этап – прокладка проводки вокруг сауны. Проведите кабели вдоль стен в соответствии с проектом, а затем спрячьте их в кабель-каналы. На деревянных стенах закрепите их через каждые 30-50 см саморезами по дереву. Никаких отверстий в стенах делать не нужно, за исключением светильников в помещении сауны.
Теперь нужно все проверить: подключить электричество, включить свет и проверить работу розеток с помощью отвертки.

Резюме

Не забывайте, что проводка в сауне отличается от проводки в квартире или доме. Тщательно подбирайте кабели и провода по их мощности, влагозащите и температурному режиму. Не делайте монтаж самостоятельно, если у вас нет опыта. Электрик и план помогут вам убедиться, что у вас хорошая, безопасная проводка, которую не придется переделывать.
