Электроразводка в доме своими руками для чайников

Розетки на – Розетки могут различаться по конструкции: наличию или отсутствию заземляющего контакта, крышке, размеру отверстий и т.д. Кроме того, разные модели могут быть предназначены для установки внутри или снаружи помещения. Некоторые варианты имеют розетки с двумя точками подключения.

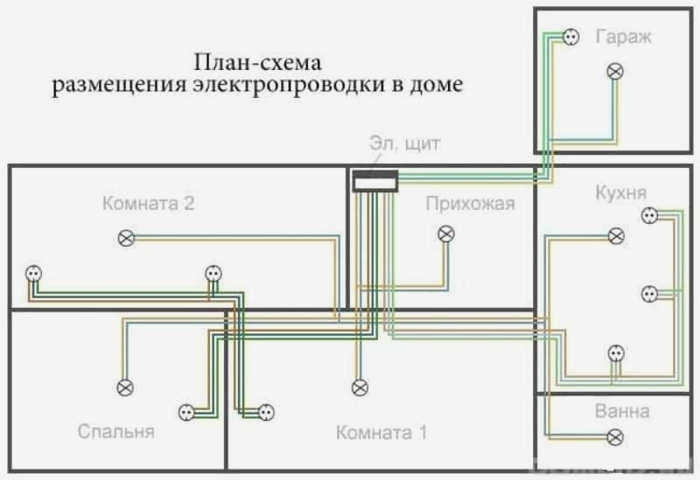

Результат проектирования жгута проводов в одноквартирном доме. У вас тоже должна быть подобная схема

Как сделать электрические соединения в квартире?

До недавнего времени нагрузка на электрическую сеть в квартире была небольшой. Расчету и монтажу сети не уделялось должного внимания. Проекты электроснабжения выполнялись по типовым схемам. Появление современных мощных технологий означает, что вся электрическая сеть в квартире должна быть заново спроектирована, пересчитана и заменена. Для выполнения проектных и монтажных работ в новом формате требуется знание современных принципов электромонтажа жилых помещений.

Для того чтобы эксплуатация электронного оборудования и его подключение от разных электрических точек не приводило к постоянному переподключению компонентов сети, чтобы стены квартиры не приходилось постоянно переделывать, специалисты рекомендуют начинать электромонтажные работы со схемы электропроводки. Пример электрической схемы можно увидеть на рисунке 1.

Схема электроснабжения квартиры

Такая схема создается в "обратном порядке": первоначально на плане квартиры размещают все используемые приборы освещения, устройства электропитания; затем, исходя из расчета мощности, выбирают схему электропроводки, сечение проводов, устройства защиты.

Силовая часть

К силовой части электропроводки относятся все тяжелые приборы, используемые в квартире: духовые шкафы, плиты, бак для горячей воды, система кондиционирования. Для их подключения выделяются отдельные питающие линии, которые защищаются отдельными автоматическими выключателями (УЗО). Такая конструкция позволит обеспечить более безопасную эксплуатацию электроприборов в квартире и более эффективный ремонт электрической сети.

Секция освещения

Следующим блоком в электрической схеме квартиры является секция освещения. Здесь возможны два варианта дизайна:

Чертеж электрической схемы

Монтаж электропроводки в квартире начинается с составления схемы электропроводки. Монтаж проводки в соответствии с имеющимся проектным чертежом намного проще и практичнее благодаря ряду преимуществ:

  • Схема электропроводки позволит вам заранее спланировать необходимое оборудование и установки;
  • Наличие схемы позволит точно определить мощность ввода;
  • чертеж даст монтажнику понимание потенциально пожароопасных узлов проводки, чтобы можно было предпринять шаги по их перепроектированию или принять дополнительные меры безопасности;
  • схема позволит выполнить монтаж в плановом порядке, с проверкой выполнения полного цикла.

Примеры схем для двухкомнатной квартиры

Электрики считают, что если общая нагрузка сети в жилище не превышает 25 А, то можно и даже экономически выгодно выполнить разводку сети с одной цепью на одном выключателе. Этот метод является типичной схемой из прошлого, когда в цепь включались элементы освещения с силовыми розетками. В настоящее время от таких методов отказались, и монтаж производится по независимым, отдельным цепям. Пример электропроводки однокомнатной квартиры показан на рисунке 3.

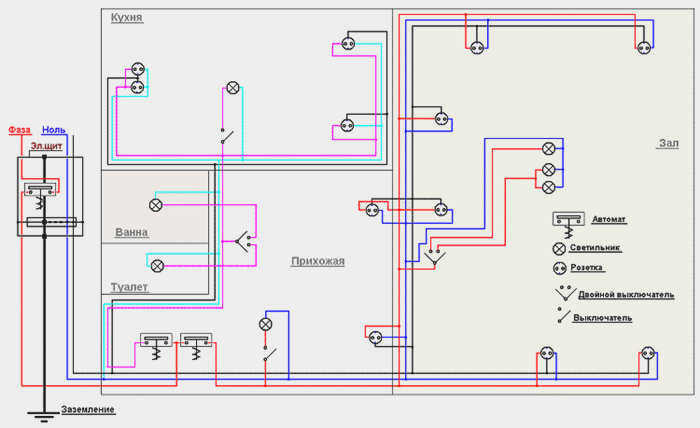

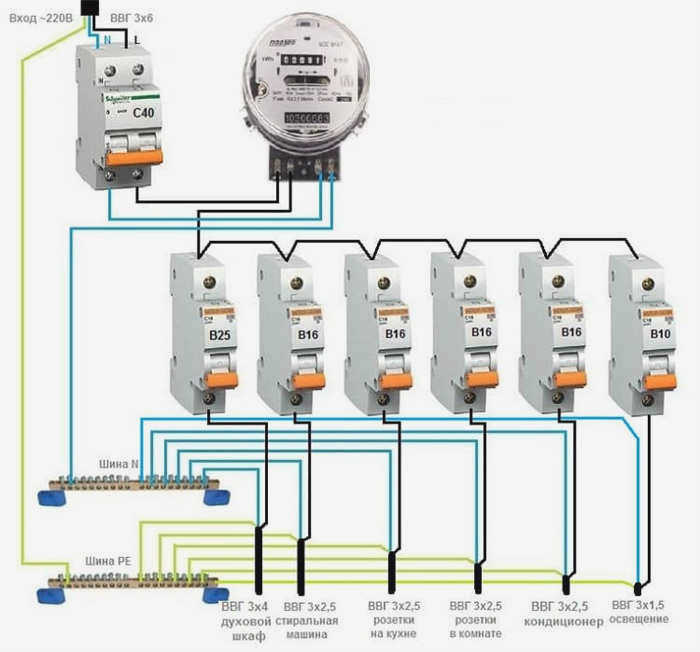

Схема электроснабжения однокомнатной квартиры

На рисунке показано, как распределить сетевую нагрузку однокомнатной квартиры на несколько отдельных цепей с собственными автоматическими выключателями остаточного тока. Такая система обеспечит безотказную проводку и правильную работу электроприборов без перепадов напряжения.

Для двухкомнатной квартиры

Отличие монтажного чертежа для двухкомнатной квартиры от однокомнатной заключается в большем количестве контуров в плане проводки. Здесь возможны определенные варианты компоновки. На рисунке 4 показан пример такой компоновки.

Схема электроснабжения однокомнатной квартиры

Подготовительный этап

Самая ответственная часть этого этапа – планирование. Первым шагом является принятие решения о типе проводки. Это значит решить, будет ли это внутренняя или внешняя проводка. Первый вариант более трудоемкий и его практически невозможно изменить конфигурацию без капитального ремонта (проводимого до завершения работ), но выглядит он более эстетично. Второй вариант намного проще и может быть реализован без капитального ремонта. Проводку можно в определенной степени изменить, например, проложить дополнительную линию или перенести (добавить) розетки.

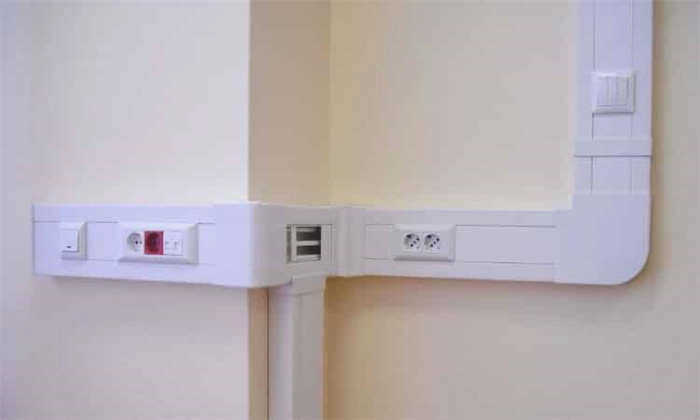

Пример внешней проводки в коробе

Как показывает практика, наружная проводка в квартирах не пользуется популярностью по нескольким причинам: во-первых, жилое помещение начинает напоминать офис, во-вторых, короб является отличным пылесборником. Косвенно это также указывает на постоянный ремонт, что снижает стоимость квартиры при продаже. В любом случае, этот вариант имеет право на существование, а в некоторых случаях он является единственным, но поскольку речь идет в основном о скрытом типе проводки, мы остановимся именно на нем.
https://www.youtube.com/watch?v=UGBLLe7oBy8

Составление плана

После того как выбор сделан, приступаем к составлению схемы. Это необходимо сделать по следующим причинам:

  • На схеме будет определено количество необходимого оборудования и рассчитан примерный метраж кабеля с учетом стоимости последнего для покупки, например, лишние 50 метров медного провода будет не только дорого, но и обидно;
  • процесс установки займет много времени, и легко забыть или не учесть некоторые моменты, а внести коррективы после завершения работ будет невозможно.
  • Процесс планирования позволяет выбрать оптимальный вариант прокладки кабеля и расположения электрических точек.

Первый шаг – составить точный план со всеми помещениями, если нет желания упражняться с рулеткой, за основу можно взять чертеж из технического паспорта квартиры. Затем сделайте ксерокопию чертежа, или, как вариант, отсканируйте или перерисуйте его. Так как он делает схему для себя, требования ГОСТа могут не соблюдаться. Места под электрические точки указаны приблизительно.

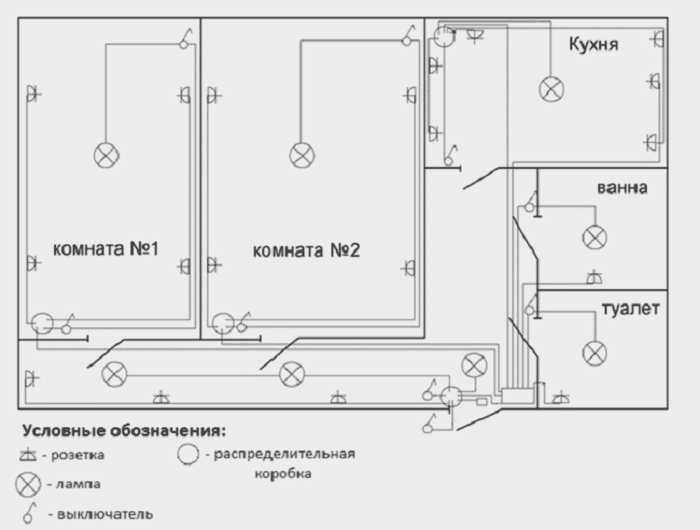

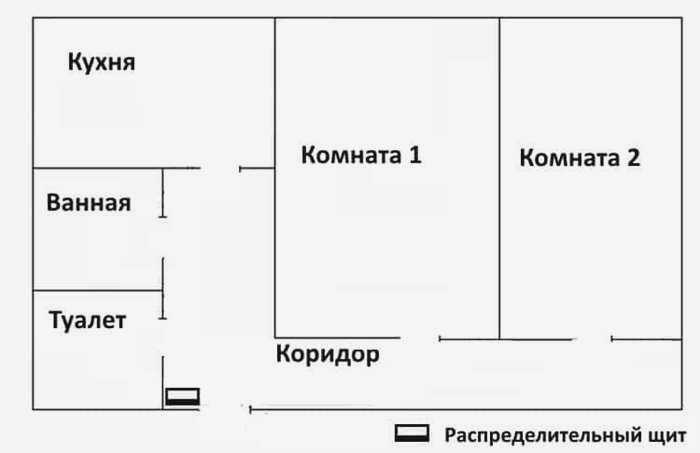

"Схема квартиры

Выберите оптимальное расположение светильников и определите их количество. Определившись, указываем эти места на схеме. То же самое делаем с выключателями. Затем рисуем на схеме маршруты линий освещения и распределительных коробок.

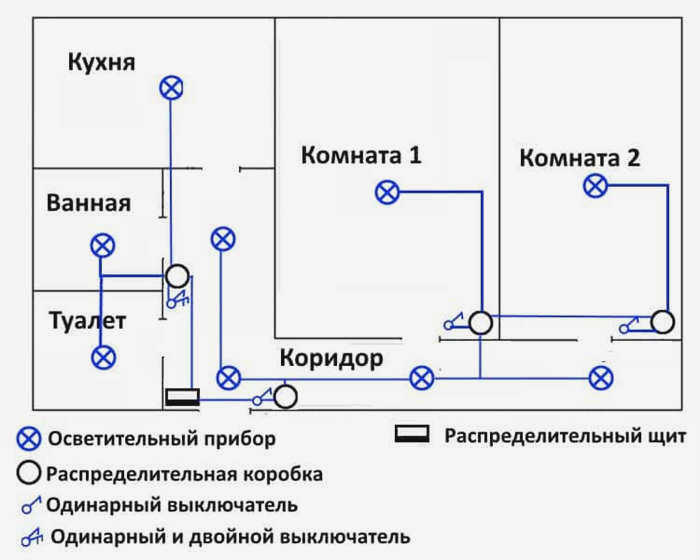

Схема осветительной установки

Не рекомендуется создавать одну линию для всех светильников, так как в случае аварийной ситуации вы можете остаться в темноте. Также не рекомендуется делать избыточное зонирование, проводя отдельную линию в каждую комнату. Это увеличивает расход кабеля и требует установки большего количества выключателей, что делает проект более дорогостоящим.

На приведенном выше плане есть две зоны, в одной из которых находятся две комнаты и коридор, а в другой – туалет, ванная и кухня. В идеале, освещение должно быть спланировано таким образом, чтобы в случае выхода из строя одной из линий, распределительный щит всегда оставался включенным.

Как создать схему электропроводки?

Схема электропроводки помогает определить, где должны быть установлены розетки, выключатели, светильники и провода. Поэтому при создании схемы электропроводки важно учитывать схему подключения электроприборов в доме. Например, для домашней электропроводки будет важно расположение розеток возле телевизора, электроплиты, кровати и т.д.

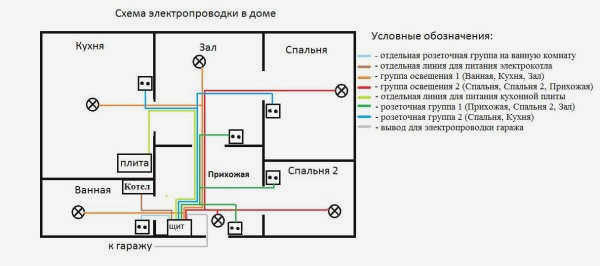

Схема электропроводки дома

В зависимости от способа графического изображения существуют двухмерные и трехмерные схемы электропроводки. Первый вариант является самым простым, так как не требует использования графических редакторов или другого программного обеспечения. Для этого нужно взять план собственного дома и отметить на его копии точки подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии электропроводки.

Трехмерная модель – гораздо более трудоемкий процесс, но она является отличным подспорьем в проектировании электрооборудования. Когда он готов, соответствующие специалисты реализуют проект (режут стены, проводят электропроводку и выполняют другие электромонтажные работы).

Правила прокладки электрических кабелей в соответствии с ПУЭ

При определении места прокладки кабелей и времени установки отдельных компонентов применяются правила технического монтажа. В руководстве по монтажу глава 2.1 выделена в отношении электропроводки и техники монтажа. Соответственно, к схеме электропроводки должны применяться следующие требования:

  • Вся проводка должна прокладываться только в вертикальной или горизонтальной плоскости, с поворотами на 90º. Категорически запрещается сокращать расстояние по диагонали или прокладывать кабели по дуге.
  • По отношению к конструктивным элементам помещения горизонтальные линии не должны находиться ближе 20 см к потолку или полу. Вертикальные линии должны находиться на расстоянии не менее 10 см от дверных и оконных проемов и углов.
  • Розетки должны находиться на расстоянии от 80 до 100 см от пола в соответствии с п. 6.6.30 EARP, в некоторых ситуациях это значение может достигать 150 см. Если рядом с розеткой находятся металлические конструкции (радиаторы, трубы, плиты), точка подключения не должна быть ближе 50 см от розетки.
  • Для розеток, выключателей и проводки в ванных комнатах и кухнях действуют отдельные требования согласно 7.1.46 – 7.1.48.
  • Выключатель должен быть установлен на высоте до 1 м, 1,8 м или под потолком в соответствии с ПУЭ 7.1.49.
  • Провода должны быть подключены в коробках и не должны оставаться открытыми или закрытыми в стене в соответствии с разделом 2.1.21 ПУЭ.

Выбор проводки и аксессуаров

Сегодня стандартная схема электропроводки частного дома включает два автоматических выключателя. Один из них, входной выключатель, устанавливается перед счетчиком, обычно снаружи. И он, и счетчик пломбируются после ввода в эксплуатацию. Другой автоматический выключатель УЗО устанавливается в доме перед распределительным устройством. Ток срабатывания этих устройств отрегулирован таким образом, что первым срабатывает автоматический выключатель, установленный в доме (его значение тока немного ниже). Это позволяет избежать необходимости спускаться под крышу в случае аварийного отключения.

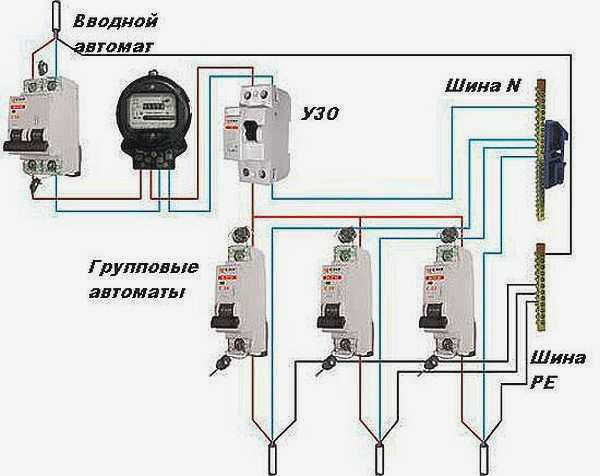

Типовая схема электропроводки для отдельно стоящего дома: может быть много различных групп

Если расчетная нагрузка составляет менее 15 кВт, то схема стандартная – УЗО + предохранитель, счетчик и дальнейшая группировка. Если потребляемая мощность больше, то потребуется установка трансформатора, а параметры всех электроприборов указываются в проекте.

В последние годы при подключении частного дома к электросети требуется, чтобы счетчик и автоматический выключатель были установлены снаружи. Юридического требования к этому нет, но это облегчает энергетической компании контроль за потреблением. Если вы хотите, вы можете бороться с этим, но если нет, выбирайте счетчик и выключатель в корпусе с повышенной защитой от пыли и влаги – класс защиты не ниже IP-55. Если вы хотите установить его в помещении, класс защиты должен быть ниже – IP-44 – и цена также будет ниже.

Выбор кабеля

Для проводки в отдельно стоящем доме лучше использовать кабели, чем провода. Они имеют как минимум в два раза большую изоляцию, поэтому требования к проводке не такие жесткие, и они более безопасны в использовании. Вся внутренняя проводка в частном доме должна быть заземлена. Раньше такого требования не было, но теперь многие электроприборы имеют трехконтактные вилки и требуют заземления для безопасной работы. По этой причине кабель должен быть трехжильным.

В электрических кабелях проводники изготовлены из меди или алюминия. Хотя алюминий дешевле, он используется реже: он жесткий, чаще ломается и с ним сложнее работать. Это может стать проблемой, если вы делаете проводку в частном доме и не имеете опыта. Более того, в деревянных домах ее вообще нельзя использовать внутри.

Проводка своими руками

В современных тенденциях строительства скрытая проводка является одним из вариантов. Их можно проложить в специально созданных канавках в стенах. После того как кабели проложены и закреплены, их заделывают мастикой и сравнивают с поверхностью остальной стены. Если стены затем облицовываются листовым материалом, таким как гипсокартон, гипсоволокно и т.д., то кабели прокладываются в паз в стене. Кабели прокладываются в зазоре между стеной и обшивкой, но в этом случае только в гофрированных гильзах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

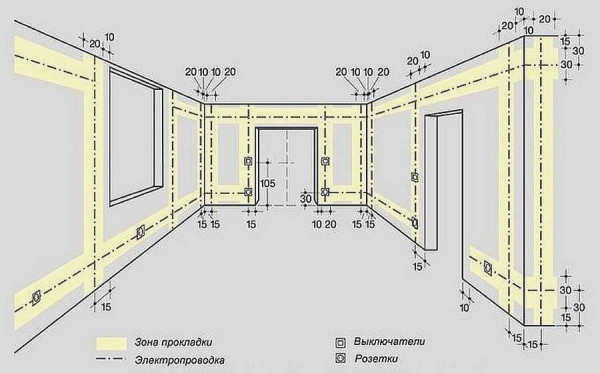

Как должна быть проложена внутренняя проводка. В частном доме при монтаже своими руками необходимо соблюдать все правила

При монтаже важно помнить, что внутренняя проводка частного дома должна быть выполнена в соответствии со всеми правилами и рекомендациями. Только таким образом можно гарантировать безопасность. Основные правила следующие:

  • Проводка должна прокладываться только вертикально и горизонтально; закругленные углы и наклонные трассы недопустимы;
  • Все соединения должны быть выполнены в распределительной коробке;
  • Горизонтальные переходы должны быть на высоте не менее 2,5 метров от места прохождения кабеля до розетки или выключателя.

Следует сохранять подробный план трассы, такой как на рисунке выше. Он пригодится во время ремонта и модернизации. Вам придется обращаться к нему, если понадобится проделать отверстие или забить гвоздь где-нибудь поблизости. Главная задача – не запутаться в кабеле.

Способы прокладки проводов

Большой процент проблем с электропроводкой связан с плохо соединенными проводами. Это может происходить несколькими способами:

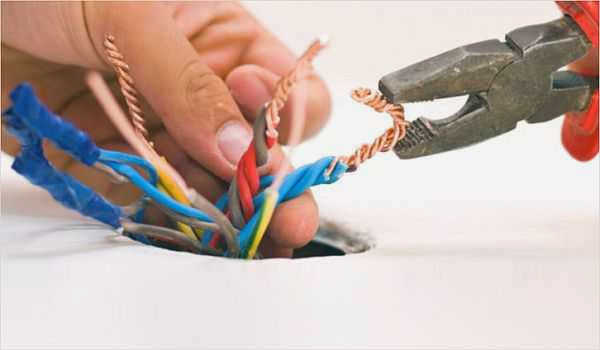

  • Скручивание. Таким способом можно соединять только однородные или не вступающие в химическую реакцию металлы. Медь и алюминий ни в коем случае нельзя соединять. В противном случае длина оголенных проводов должна быть не менее 40 мм. Два провода соединяются как можно плотнее, при этом витки укладываются рядом. Соединение обматывается изоляционной лентой и/или термоусадочной пленкой. Если вы хотите получить 100% контакт и минимальные потери, не поленитесь спаять витую пару. В целом, этот тип соединения считается ненадежным по современным стандартам. Недопустимо проводить "болтование" (кирпичную кладку) в частном доме. Если и делать это, то только в электрических распределительных коробках, где можно проверить их состояние.
  • Подключение через клеммную коробку с винтовыми клеммами. Металлические клеммы заключены в корпус из термостойкого пластика и затянуты винтами. Зачищенный провод вставляется в розетку и закрепляется отверткой. Этот тип соединения является самым надежным. Проводка с использованием клеммных коробок - это быстро, удобно, безопасно и надежно.

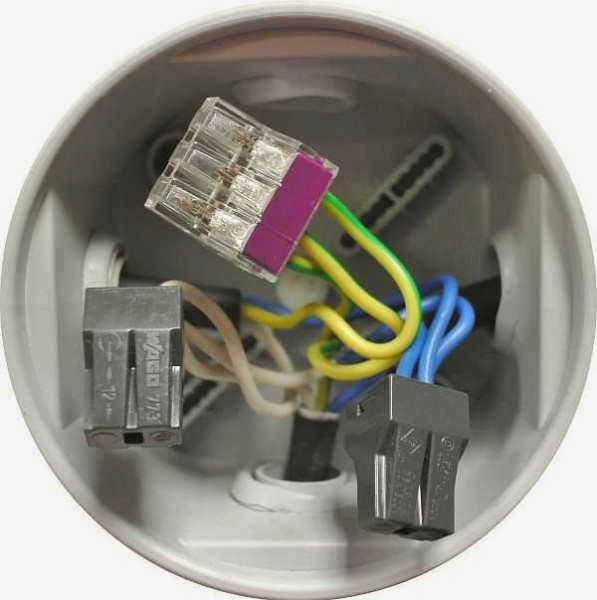

  • Пружинные соединительные колодки. В этих устройствах контакт обеспечивается пружиной. Неизолированный провод вставляется в гнездо и зажимается пружиной.
