Как сделать грамотную электропроводку в квартире самостоятельно – подробная инструкция
Электропроводка в квартире – непростая задача, требующая учета множества нюансов. Прежде чем приступить к электромонтажным работам, важно ознакомиться с нормативными документами и тонкостями.
Правильная электропроводка в квартире должна быть удобной в эксплуатации, обеспечивать быстрое и точное устранение неисправностей и быть относительно недорогой. И, конечно же, она должна полностью соответствовать всем нормам.

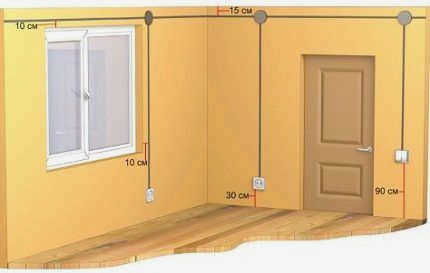

Стандарты регламентируют не только расстояние между определенными элементами, но и допустимость использования розетки или выключателя в определенных условиях. Существуют особые требования для ванных комнат и кухонь. В случае с кухнями это будет определенное расстояние между встроенной техникой и розетками и только по горизонтали. Также избегайте установки розеток в зоне приготовления пищи и вытяжки.
Предупреждение! Ванная комната является одним из самых сложных помещений для установки. Высокая влажность в помещении может привести к плачевным последствиям из-за утечки электроэнергии.
Если стиральная машина "бьет током", это означает, что в ванной есть проблемы с электропроводкой. Для этого помещения существуют строгие правила зонирования.
Какие типы существуют и какой выбрать?
Существует несколько типов электропроводки:
- через распределительные коробки
- цепь
- звезда
Через распределительные коробки.

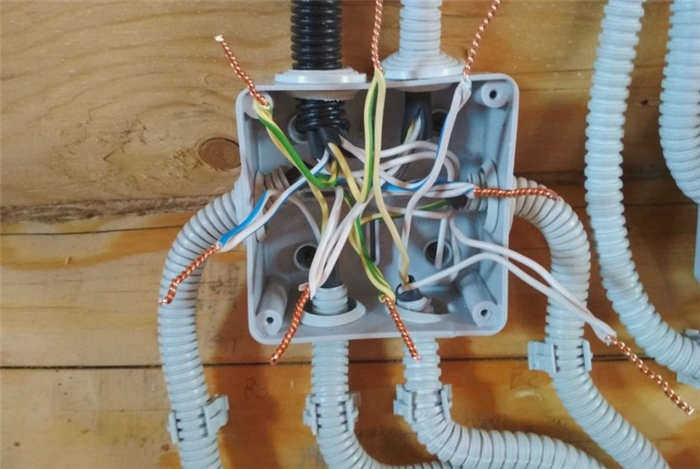

Наиболее распространенный тип монтажа. Распределительный щит располагается снаружи жилища, в коридоре или на лестничной площадке, но не внутри. В распределительном щите находятся счетчик и выключатели. В каждой комнате на входе установлена распределительная коробка, и выключение одного из выключателей в ней отключает ее от электропитания. Силовой кабель входит в квартиру от распределительного щитка, а затем идет к распределительным коробкам.
Петля

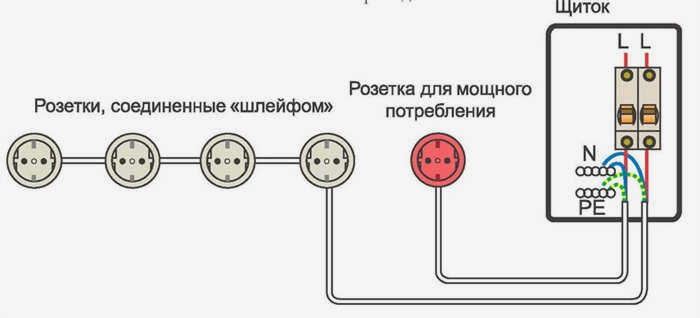

"Петля" – это нечто среднее между проводкой через распределительные коробки и проводкой "звездой". Один провод прокладывается через несколько компонентов, но не через всю комнату.
Подсказка: Какой тип ключа выбрать?
Подсказка: Это обойдется дешевле, чем "звезда", из-за меньшего количества проводов и трудозатрат. Однако неисправность одной части проводки все равно не заставит вас отключить электричество во всей комнате или даже во всей квартире.

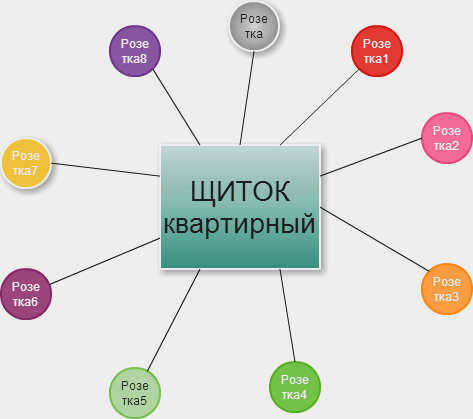

Звезда
Метод проводки "звезда" похож на метод распределительной коробки. Разница заключается в том, что распределительная коробка устанавливается не в каждой отдельной комнате, а для каждой отдельной розетки. Это означает, что в распределительном щитке за пределами квартиры находится гораздо больше выключателей. Если вы измените их положение, будут отключены одни розетки, а не комнаты. У этого метода есть как сильные преимущества, так и ощутимые недостатки.
Подготовительный этап
Самая ответственная часть этого этапа – планирование. Прежде всего, необходимо определиться с типом проводки. То есть выбрать, какой она будет, внутренней или внешней. Первый вариант более трудоемкий, его практически невозможно перенастроить без капитального ремонта (проводимого до завершения работ), но выглядит он более эстетично. Второй вариант намного проще и может быть реализован без капитального ремонта. Кабель можно в некоторой степени изменить конфигурацию, например, проложить дополнительную линию или перенести (добавить) розетки.
Как показывает практика, внешняя проводка в квартирах не пользуется популярностью по нескольким причинам: во-первых, жилое пространство начинает напоминать офис, во-вторых, коробка является отличным пылесборником. Косвенно это также свидетельствует о постоянном ремонте, что снижает стоимость квартиры при продаже. В любом случае, этот вариант имеет право на существование, а в некоторых случаях он является единственным, но поскольку речь идет в основном о скрытом типе проводки, мы остановимся именно на нем.
https://www.youtube.com/watch?v=UGBLLe7oBy8
Составление плана
После того как выбор сделан, приступаем к составлению схемы. Это необходимо сделать по следующим причинам:
- На схеме будет определено количество необходимого оборудования и рассчитан примерный метраж кабеля, с учетом стоимости последнего, покупать, например, лишние 50 метров медного провода будет не только дорого, но и оскорбительно;
- Процесс установки займет много времени, и легко забыть или не учесть некоторые аспекты, а внести коррективы после завершения работ будет невозможно.
- Процесс планирования позволяет выбрать наилучший вариант прокладки кабелей и расположения электрических точек.

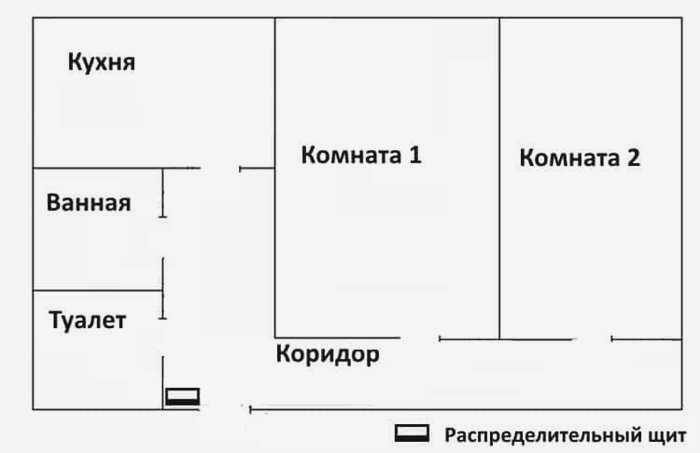

Первый шаг – составить точный план с указанием всех помещений, если вы не хотите упражняться с рулеткой, за основу можно взять чертеж из технического паспорта квартиры. Затем сделайте ксерокопию чертежа, или, как вариант, отсканируйте или перерисуйте его. Так как он делает схему для себя, требования ГОСТа могут не соблюдаться. Места под электрические точки определяются приблизительно.

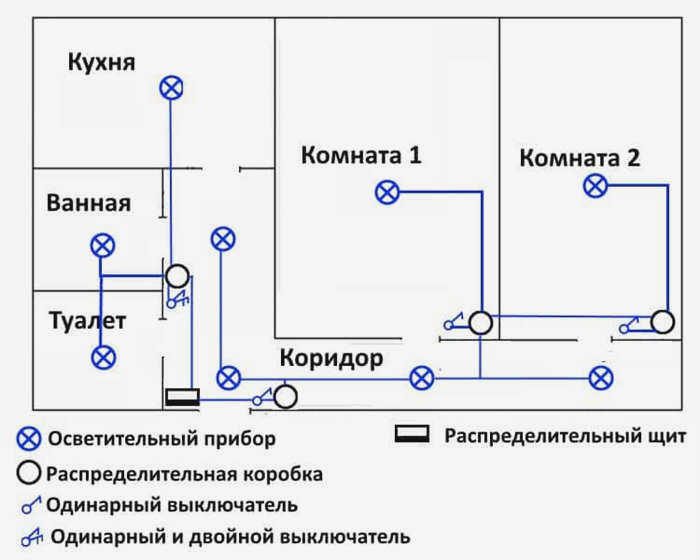

Выберите оптимальное место для светильников и определите их количество. Уточнив, указываем эти места на схеме. То же самое делаем с выключателями. Затем рисуем на схеме маршруты линий освещения и распределительных коробок.
Не рекомендуется создавать единую линию для всех осветительных приборов, так как в экстренной ситуации вы можете остаться в темноте. Также не рекомендуется проводить отдельную линию в каждую комнату. Это увеличивает расход кабеля и требует большего количества выключателей, что делает проект более дорогим.
На представленном выше плане есть две зоны, одна из которых состоит из двух комнат и коридора, а другая – из туалета, ванной и кухни. В идеале, освещение должно быть спланировано таким образом, чтобы в случае выхода из строя одной из линий, распределительное устройство всегда оставалось включенным.
Выбор способа прокладки кабеля: поверхностный или скрытый монтаж
После того как определено расположение кабельных линий, необходимо решить, каким способом их лучше прокладывать. Существует два способа прокладки линий – скрытый монтаж и поверхностный монтаж.

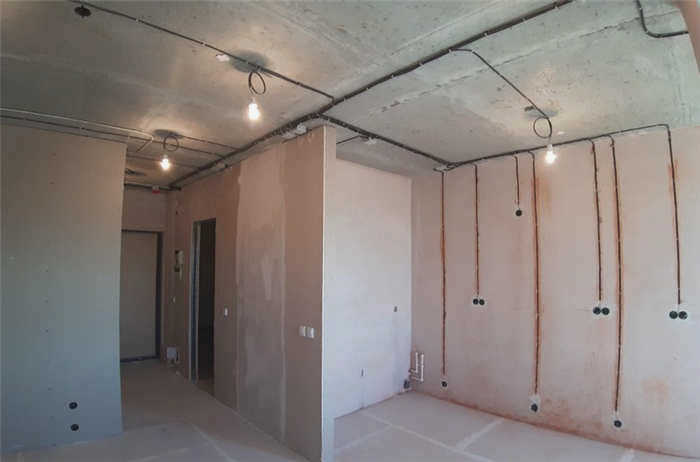

Первый способ распространен, когда помещения отделаны подвесными конструкциями и фальшпанелями (гипсокартон, МДФ). В этом случае нет необходимости делать канавки в стенах с последующим затиранием. Скрытая проводка, проведенная в квартире, имеет ряд существенных преимуществ:
- Сохранение общего внешнего вида, целостности интерьера;
- Менее жесткие требования к условиям прокладки кабеля;
- Увеличенные допуски по допустимым токам.

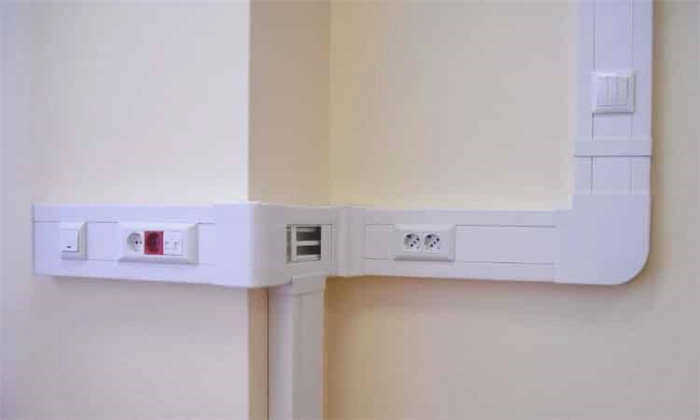

Открытая проводка – не редкость. Кабели часто размещают в специальных пластиковых каналах, закрепленных на декоративной отделке поверхности помещения. Преимуществами открытой проводки являются:
- возможность монтажа после или во время отделочных работ;
- более быстрый монтаж;
- возможность модернизации сети путем введения дополнительных кабелей или их удаления.
В настоящее время, если электромонтаж является частью общего ремонта помещения, специалисты обычно используют метод скрытого монтажа.
Инструменты, необходимые для работы
Монтаж, ремонт электропроводки – процесс сложный, трудоемкий, выполняется профессиональными электриками. Он требует набора специального оборудования. Монтажная бригада использует следующие инструменты (для прокладки, замены старой проводки) профессиональные инструменты и оборудование:
- угловая шлифовальная машина с дисками для резки камня
- зубило
- ударная дрель
- отвертки с рукоятками из изоляционного материала;
- индикатор фазы
- кусачки
- плоскогубцы
- удлинительный кабель
- нож
- спиртовой уровень
- шпатель;
- переносная лампа.
Обзор электрических схем для жилых помещений
Перейдем к конкретным схемам электропроводки, которые вы можете использовать при планировании проводки в собственном доме. При составлении чертежа важно учесть планировку и вместимость стационарных помещений, использование бытовой техники, удобное расположение розеток и выключателей.
Вариант №1: Двухкомнатная или однокомнатная квартира
Отличительной особенностью двухкомнатной квартиры является минимальное количество электроприборов по сравнению с другими вариантами, поэтому и линий для подключения меньше. Однако это не означает, что нет необходимости планировать отдельные группы для кухни или ванной комнаты – лучше придерживаться общих принципов.

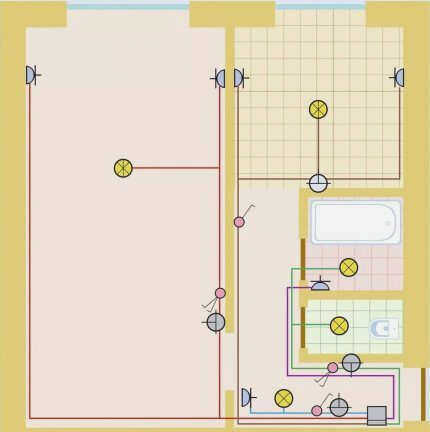

Схема электропроводки для 1-комнатной квартиры с учетом того, что в каждой комнате планируется по одному светильнику
Рассмотрим, что обязательно нужно сделать при составлении схемы электропроводки для однокомнатной квартиры
- Выбрать основные параметры электрической сети;

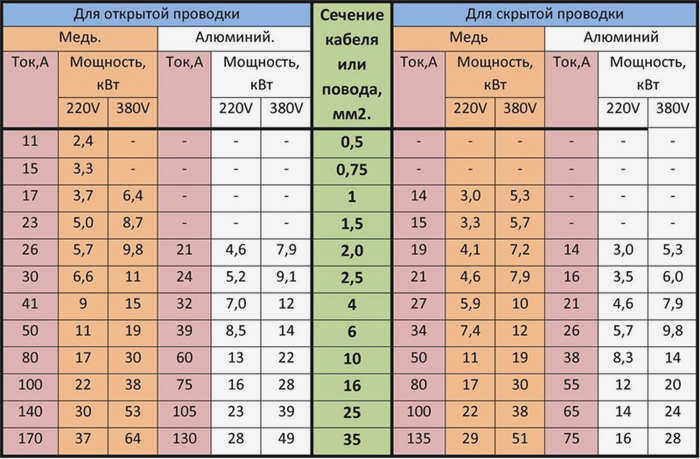

- рассчитать нагрузку, выбрать кабель и УЗО;
- выбрать схему электропроводки (1 или несколько групп).
Как только эти вопросы будут решены, подготовка электрической схемы станет намного проще.
Параметры электрической сети
Трудно заранее решить, какие электроприборы будут установлены во всей квартире, но для правильного расчета общей мощности необходимо хотя бы приблизительное их количество.
Также важно определить, где их разместить, так как использование удлинителей и фильтров впоследствии создаст дополнительные проблемы для электросети и испортит дизайн интерьера.
Резюме и полезное видео по теме
Схема электропроводки может быть выполнена в виде рисунка от руки или с помощью компьютерной программы. Пример схемы электропроводки для квартиры в компьютерном 3D изображении:
Советы профессионалов-практиков:
Тонкости различных типов розеток и выключателей:
Провести электрическую сеть в квартире, закрепить все приборы и правильно распределить нагрузку можно при одном условии – если вы квалифицированный электрик.
Запрещается работать с распределительным щитом, если вы не имеете соответствующей квалификации. Поэтому вы можете самостоятельно заменить розетку или подключить вытяжку, но более серьезные работы лучше доверить профессионалам.
