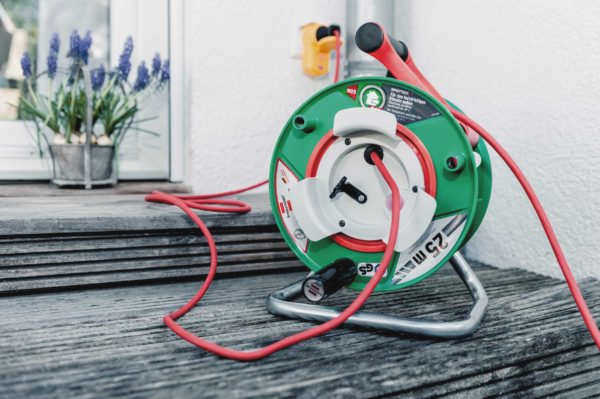

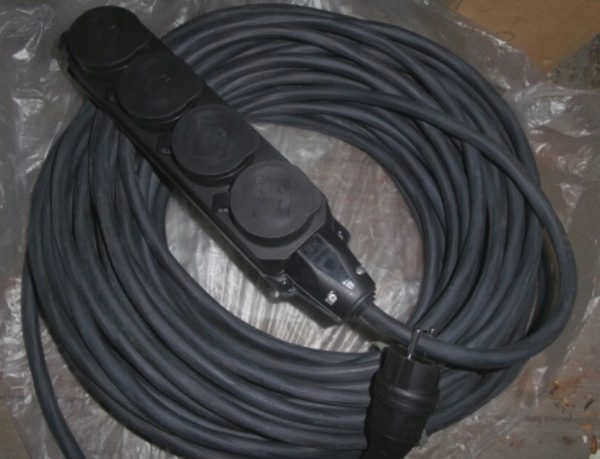

Морозоустойчивый удлинитель можно использовать на улице или в помещениях, где нет отопления.
Выбор правильной марки и сечения удлинителя
Несмотря на тщательное планирование расположения и количества розеток в помещении, никто не застрахован от необходимости использования удлинителей. А на строительных площадках и в сельской местности они просто незаменимы. Однако заводские устройства не всегда способны решить проблему из-за недостаточной длины или несоответствия допустимого номинала тока. Поэтому давайте рассмотрим, как выбрать удлинитель самостоятельно.

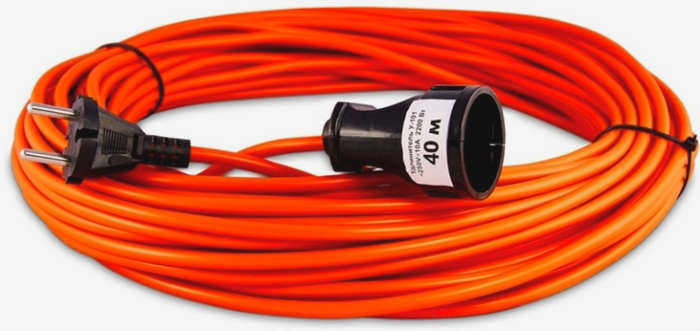

Электрический удлинитель предназначен для питания электроприборов, находящихся вдали от розетки. На рынке представлено огромное количество удлинителей, которые различаются по сечению и длине используемого кабеля. Однако при самостоятельной сборке удлинительного кабеля получается надежное, качественное и безопасное устройство. Он позволяет выбрать необходимую длину кабеля и избежать проблемы его нехватки или избытка.

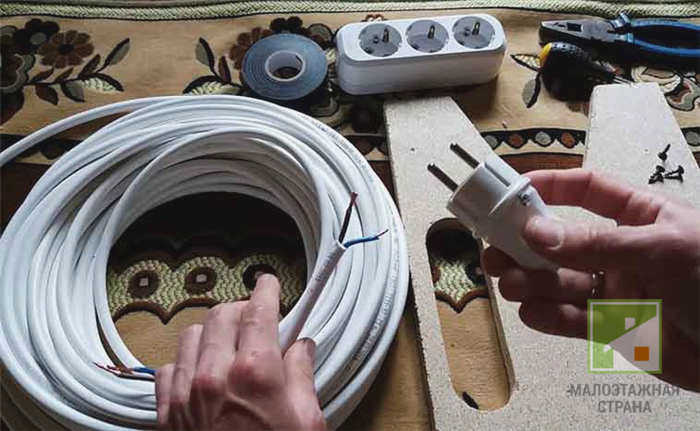

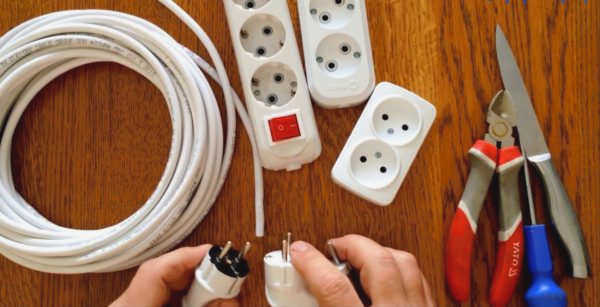

Чтобы сделать удлинитель своими руками, необходимо подготовить:
- кабель
- блок розеток;
- складную вилку.
Также вам понадобится минимальный набор инструментов. Сборка удлинителя занимает около двадцати минут. Ниже приводится пошаговый процесс изготовления удлинителя:
- Сначала необходимо снять верхнее защитное покрытие кабеля, примерно на пять сантиметров.
- Затем снимите по одному сантиметру изоляционного слоя с концов каждого провода.
- Подключите подготовленные провода к клеммам розетки удлинителя с одной стороны и к вилке с другой. Обеспечьте хороший контакт, плотно затянув клеммы и закрепив изолированный провод специальным зажимом внутри вилки. В противном случае контактная часть будет нагреваться и в конечном итоге будет повреждена.
- Убедитесь с помощью мультиметра, что удлинитель не поврежден.
- Установите на место защитные крышки на вилку и удлинитель, закрепив их крепежными элементами.
Указания по выбору кабелей для жгута проводов
Мы рекомендуем использовать трехжильный кабель с мягкой изоляцией. Один проводник предназначен для защитного заземления. Обычно она имеет желто-зеленый цвет. Следует предпочесть медные проводники с двойной изоляцией, желательно с резиновой изоляцией. Это связано с эксплуатационными факторами: трением, изгибом, температурными воздействиями, механическими нагрузками на изоляционный слой и т.д.
Разновидности удлинителей
Рассмотрим теперь наиболее практичные варианты проводников для комплектации удлинителя, а также как выбрать необходимое сечение.
Тип КГ
Морозостойкий тип кабеля, который рекомендуется использовать на открытом воздухе, но без длительного прямого воздействия ультрафиолетовых лучей. Они способствуют разрушению защитного резинового покрытия токопроводящих жил. Этот тип кабельной линии идеально подходит для носителей, которые часто подвергаются изгибанию и сжатию. Такие условия типичны для строительных площадок.
Тип KG подходит для температур от -40 до +50 градусов Цельсия. Допустимое количество циклов изгиба составляет не менее 30 000, а срок службы – четыре года.
Марка KGH
Может использоваться под воздействием агрессивных агентов. К ним относятся различные химикаты, масла и искры. Основные технические параметры:
- Диапазон рабочих температур – от – 30 до + 50;
- Защитный слой из резины;
- Циклы изгиба – не менее 30 000;
- Срок службы – 2,5 года.
Популярные типы кабелей – характеристики, свойства, применение
Для повседневного использования в доме несущий кабель должен, прежде всего, обладать хорошей гибкостью, устойчивостью к низким температурам и частым перегибам. Ниже перечислены наиболее популярные серии кабелей:
Аббревиатура означает гибкий кабель. Он имеет резиновую изоляционную оболочку. Эксплуатационные характеристики:
- Диапазон рабочих температур – от -40 до +50°C.
- Количество циклов изгиба – 30 000.
- Срок службы – 4 года.
Предназначен для использования на открытом воздухе. Изделие может подвергаться нагрузкам на сжатие и изгиб. Не рекомендуется воздействие прямых солнечных лучей. Удлинительный кабель 220В имеет аналог от европейских производителей – XYMM.
Аналог вышеуказанной марки кабеля, но способный работать при более низких температурах – до -60°C. Характерной особенностью является способность оставаться гибким при сильных морозах, при этом полностью сохраняя электрические свойства.
- КГН.
Кабель предназначен для использования в агрессивных средах – там, где покрытие может подвергаться воздействию различных химикатов, масел, сварочных искр и т.д. Рабочие параметры:
- Температура – от -30 °C до +50 °C.
- Срок службы – 2,5 года.
- Количество циклов изгиба – 30 000.
Кабель также не рекомендуется использовать под солнечными лучами.
Эта марка дает ответ на актуальный вопрос, какой кабель лучше выбрать, если использование удлинителя неизбежно происходит под прямыми солнечными лучами. Ценой за такое преимущество, однако, является неизбежное снижение устойчивости к температурным колебаниям.
Критерии выбора
При выборе удлинительного кабеля для конкретного применения необходимо учитывать следующий ряд параметров:
- Длина и количество розеток.
- Маркировка и сечение.
- Защита от повреждений.
- Тип вилки.
- Защита от скачков напряжения и внешних условий.
Давайте рассмотрим характеристики каждого из них более подробно.
Длина
Потребители иногда не понимают природу электропроводки и пытаются решить, какой кабель выбрать для удлинителя 220 вольт длиной до 50 метров и более – надеясь таким образом доставить энергию в самый дальний угол приусадебного участка. На практике это приводит к огромной потере мощности, перегреву и даже возможности возгорания изоляции.
Причина в том, что игнорируется принцип расчета площади поперечного сечения кабеля в зависимости от его длины. Поэтому рекомендуется ограничивать длину кабеля максимум 10 м, чтобы избежать всевозможных проблем и рисков при использовании электропроводки. Это особенно актуально при подключении к электросети мощных электроприборов.
В любом случае, максимально допустимая нагрузка удлинительного кабеля в доме ограничена 3,5 кВт или 16 А соответственно. Однако увеличить нагрузку за счет увеличения толщины кабеля невозможно из-за ограниченной прочности контакта самой муфты.
Рекомендация! Количество розеток в подрозетнике может быть 3, 5 и более. Однако это не означает, что все они могут быть подключены одновременно. Основная причина этого – предотвращение расшатывания розеток при частом переключении приборов.
Размер и площадь поперечного сечения

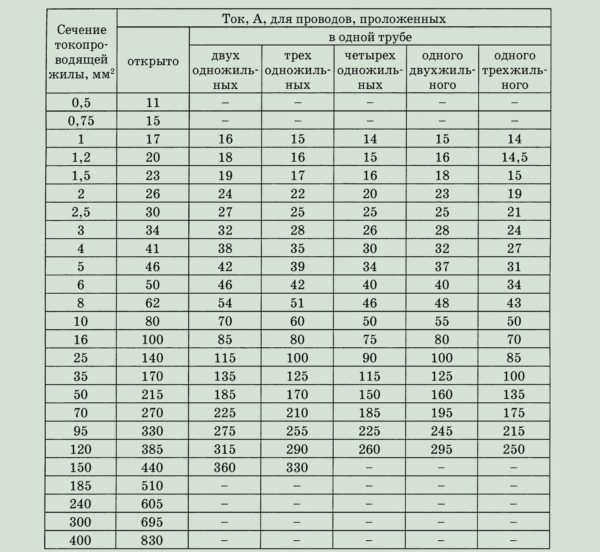

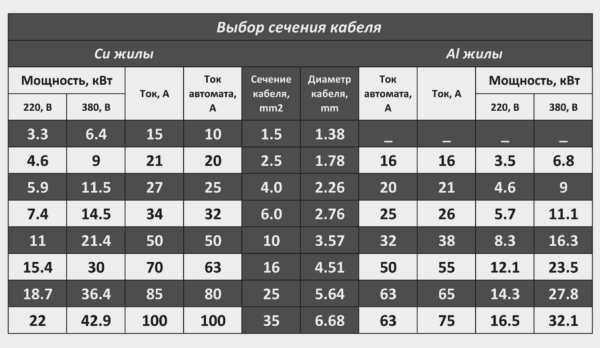

При выборе кабеля по площади поперечного сечения следует учитывать следующие рекомендации по нагрузке:
Типы
Кабели, используемые для удлинителей, делятся на марки. Каждый из них имеет определенные технические характеристики, которые рассматриваются далее в этой статье.
На рынке можно найти варианты, рассчитанные на разные температуры. Морозостойкие надежно выдерживают низкие температуры. Даже при высоких температурах они не трескаются и сохраняют свою гибкость.
Стоит отметить, что эти варианты не боятся перегрева или длительного воздействия высоких температур. Современные производители предлагают кабели, которые могут сочетать в себе особенности обоих типов. Отдельно выпускаются Варианты для стандартного бытового использования, которые не имеют каких-либо особых физических характеристик.
Кабели делятся на типы и по площади поперечного сечения. Минимальное значение для удлинительного кабеля составляет 1,5 мм кв. При использовании удлинителя мощностью 3,5 кВт он может работать с сетевой нагрузкой до 5 кВт.
Размер КГ 3х1,5 считается подходящим для линий 220 В.
Примечание: если увеличить длину несущей, то уменьшенную мощность можно вернуть за счет увеличения сечения.
Обзор марок
На рынке можно найти различные марки кабеля, которые отлично подходят для удлинителя. Каждый тип имеет определенные характеристики, которые следует учитывать перед выбором.

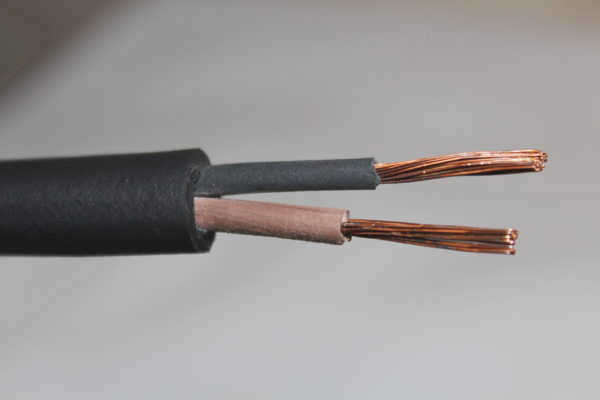

КГ
Эта аббревиатура означает кабель гибкий. Рекомендуется для использования на открытом воздухе (строительные площадки, ремонтные работы на открытом воздухе и т.д.). Данный вариант обладает высокой сопротивление изгибу. Качественные изделия выдерживают не менее 30 циклов. При этом кабели не боятся постоянных интенсивных и высоких температур.
Самая высокая температура – 50 градусов Цельсия, самая низкая – 40 градусов ниже нуля. Срок службы составляет четыре года. Европейские производители используют аббревиатуру XYMM.
Также в продаже имеются версия KG-XL. Обладает всеми вышеописанными характеристиками, но более устойчив к низким температурам. Кабель можно постоянно использовать в суровых погодных условиях.
KGN
Этот вариант аналогичен приведенному выше, но имеет сокращенный срок службы (вместо четырех лет – два с половиной года). Диапазон температурной стойкости изменен с 50 градусов плюс на 30 градусов минус.
Этот кабель может использоваться в местах, где допускается воздействие масел и других жидкостей, включая агрессивные химические компоненты. Класс требует защиты от солнечного излучения.

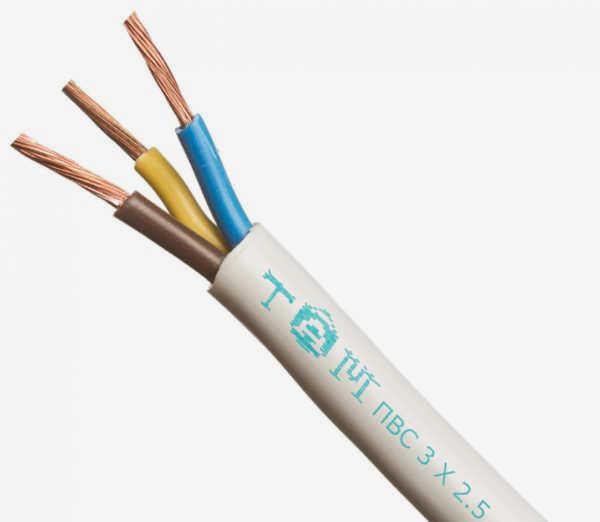

ПВС
Основной характеристикой данного типа является устойчивость к воздействию прямых солнечных лучей. Кабель выполняет все необходимые функции даже при низких температурах.
Диапазон температур составляет от 25 градусов ниже нуля до 40 градусов выше нуля. Специалисты рекомендуют использовать кабель в теплое время года. Срок службы составляет 6 лет. Количество изгибов – 30 000.
Производители выпускают электрические кабели только стандартизированного сечения. При выборе этого параметра любого кабеля учитывается сила тока в электрической сети. Также необходимо учитывать материал, из которого изготовлены токопроводящие жилы, и место, где будет проложен кабель. Профессионалы никогда не забывают о последнем пункте, так как электрические кабели могут сильно нагреваться.
Предостережение. В некоторых случаях может возникнуть необходимость прокладки нескольких горячих проводников в одном кабельном лотке. В такой ситуации взаимный нагрев проводящих изделий снижает допустимый ток до 30%.

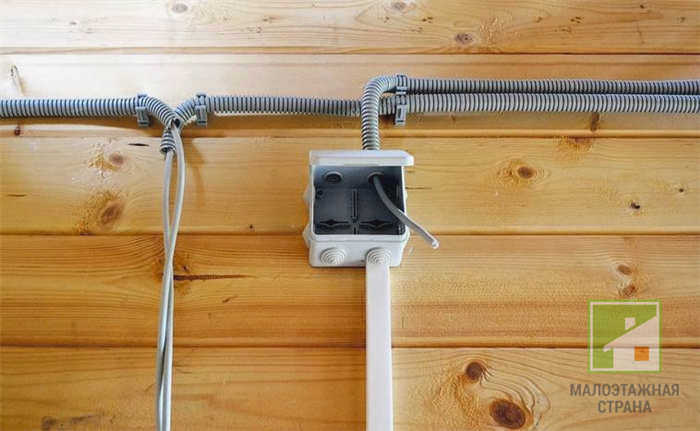

Для того чтобы точно определить сечение кабеля, который будет использоваться для проводки в доме, прежде всего, необходимо знать сумму токов всех электроприборов в здании. Поэтому на этапе планирования электропроводки важно как можно точнее определить количество и тип электроприборов, которые будут использоваться в здании.
Для расчета необходимой площади поперечного сечения в мм² мощность всех электроприборов обычно сначала делится на напряжение сети 220 В. Затем учитывается, что на 1 мм² медного кабеля приходится 10 А, а алюминиевого – 4-6 А.
Так, если мощность электроприбора составляет 4 кВт, сила тока будет равна 18,18 А. Чтобы рассчитать это значение, просто разделите 4000 Вт на 220 В. Для подключения электроприбора такой мощности используйте медный кабель сечением 1,8 мм².
Рекомендуется увеличить рассчитанное значение в 1,5 раза. Это мера предосторожности. Учитывая рассмотренный пример, следует использовать электрический кабель с медными жилами сечением 2 мм². Если вы выберете алюминиевый кабель, то вам придется купить кабель, проводники которого в 2,5 раза толще.
Описание видео
Следующее видео поможет вам лучше понять, как выбрать электрические кабели и рассчитать необходимое сечение:
Читайте также:
Как проложить кабель под землей в загородном доме по всем правилам и нормам
Как выбрать удлинительный кабель 220В
Выбор оптимального размера кабеля марки для удлинителя – не слишком сложный вопрос для профессионалов. Мы постараемся объяснить это для тех, кому эта информация нужна для бытовых и полупрофессиональных целей.
Считается, что лучше всего выбирать кабели с достаточно высоким классом гибкости и резиновой изоляционной оболочкой, способной выдерживать многократные изгибы и низкие температуры. Этим критериям лучше всего отвечают КГ (версия, устойчивая к низким температурам KG-HL) и KGH. В некоторых случаях могут использоваться марки с изоляцией из ПВХ, напр, ПВС или ПВС.
Марки кабелей для удлинительных кабелей
Марка КГ

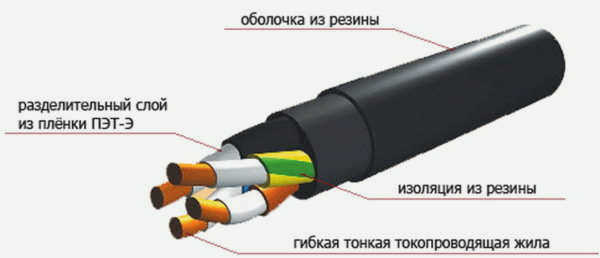

Гибкий кабель, а именно таков смысл обозначения КГ, хорошо зарекомендовал себя при использовании на открытых пространствах, в том числе на строительных и производственных площадках. КГ устойчив к многократным изгибам (от 30 000 циклов), значительным механическим нагрузкам, включая сжатие, хорошо переносит холод (до -40 С) и жару (до +50 С), но не "любит" прямых солнечных лучей. Номинальный срок службы составляет 4 года. Европейским аналогом этой марки является кабель XYMM.
Версия KG-XL имеет схожие технические характеристики, но более морозоустойчива до -60 С. Марка не "горит" при очень низких температурах и сохраняет свои механические и электрические свойства.
Тип KGH
Как и KGH, KGH имеет немного меньший срок службы, 2,5 года, и отличается температурным режимом: -30/+50 С. Кабель может использоваться в средах, где он может вступать в прямой контакт с маслами, агрессивными химическими веществами или искрами. Класс KGH также требует защиты от прямого солнечного света.
Класс ПВС
В отличие от KGH и KGN, PVS устойчив к воздействию прямых солнечных лучей, но плохо работает при низких температурах. Поэтому, несмотря на указанный на заводской табличке температурный диапазон -25/+40 С, этот кабель лучше всего использовать в теплое время года. Количество циклов изгиба – 30 000, срок службы – 6 лет.
Марка FRS
Этот удлинительный кабель можно использовать для прокладки линий внутри и вне помещений. Диапазон температур от -40 C до + 40 C. По остальным характеристикам марка аналогична ПВС. Аналогичная марка от европейских производителей – RN.
