Кабель для улицы на дачу какой выбрать

Особенно важно выбрать кабель для установки электрооборудования в деревянных помещениях, поскольку дерево – это материал с повышенным риском возгорания. Кроме того, в этом случае сечение кабеля лучше увеличить.

Кабели в доме и на даче Статья

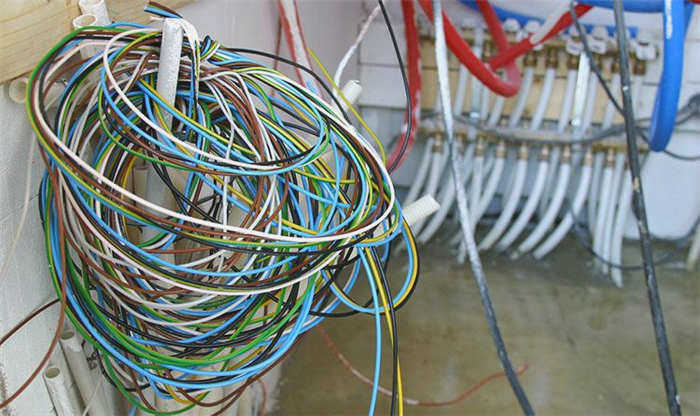

Большинство людей не задумываются о том, какие кабели необходимы в их квартирах или домах. Либо они были проложены давно, либо они просто нанимают электрика, чтобы он все сделал правильно. Однако разные провода нужны для разных целей, и нет никакой гарантии, что электрик сделает все правильно. В рамках данной статьи мы рассмотрим наиболее распространенные варианты использования проводов и то, какой из них лучше выбрать.

На многих российских кухнях до сих пор стоят газовые плиты, но в последнее время их активно заменяют более безопасными электрическими аналогами, хотя они и стоят дороже. А газ доступен не везде, поэтому у людей может просто не быть выбора. Вам нужно подумать о том, какой шнур нужен для вашей электроплиты, если он не входит в комплект. Такое часто случается даже при покупке нового прибора в магазине. В этом случае вам нужно будет определиться с материалом, сечением и конкретным типом проводника.

На вопрос о материале в правилах эксплуатации (ПУЭ) четко указано, что следует использовать только медь и что алюминиевые проводники не рекомендуются. Критериями выбора сечения проводника являются мощность прибора и тип сети (однофазная или трехфазная). Не все современные плиты могут быть подключены к однофазной сети – это стоит учитывать при покупке (и подключении к домашней сети).

Типичная мощность электрической плиты составляет от 2 до 8 кВт и более (в зависимости от количества одновременно используемых нагревательных элементов). В соответствии с рекомендациями ПУЭ и сложившейся практикой сечение выбирается следующим образом:

• в однофазной сети для прибора мощностью 5-7,5 кВт – 4 мм²;
• для сети того же типа и более мощного прибора (7,5-10 кВт) – 6 мм²;
• Для трехфазного подключения в большинстве случаев подходит кабель сечением 2,5 мм².

Рекомендуемые типы аксессуаров для установки электроплит – КГ (гибкий кабель) или ПВС (виниловый соединительный кабель). Если мощность плиты неизвестна (например, прибор был куплен с рук) или если владелец хочет подстраховаться и выбрать кабель с запасом, то хорошим выбором будет KG 3×6 или PVS 3×6. Первое число – это количество жил, второе – сечение в мм2.

Какой кабель использовать для сауны

Очень часто владельцы загородных домов устанавливают на своих участках бани. Эти помещения требуют освещения, а иногда и подключения электроплиты. Для этого необходимо решить, какой воздуховод использовать для ванны. Эта операция связана с очень высокими уровнями влажности и температуры. Поэтому не выбирайте первый попавшийся кабель – он должен соответствовать условиям эксплуатации.

Температура в бане может превышать 100°C, а влажность достигать 90%, поэтому тип кабеля нужно выбирать особенно тщательно. В коридоре можно использовать универсальные кабели ВВГ(нг) или NYM. Если сауна будет оборудована дровяной плитой (в отличие от электрической), то допустимо использовать и ПВС. Сечение выбирается в зависимости от мощности подключаемых приборов. Для освещения достаточно кабеля сечением 1,5 мм². Непосредственно в парной рекомендуется использовать термостойкие кабели марок, выдерживающих нагрев до 170-180 С, а именно:

• ПРКА – медный провод с кремнийорганической изоляцией;
• РКГМ – с оплеткой из стекловолокна;
• ПвКВ – кабель повышенной влагостойкости с изоляцией из силиконовой резины;
• ПМТК – самая термостойкая модификация, выдерживает температуру до 200 С. Как правило, они используются для подключения электроплит.

Самый бюджетный из этих вариантов – РКГМ или его аналог SIF.

Хорошими альтернативами для бытовых моделей являются кабели Olflex Heat, Heluflon и Multitherm. Выбор кабеля для использования в ванной зависит не только от принципов монтажа, но и от бюджета покупателя. В этом случае важно найти баланс между экономичностью и пожарной безопасностью. Однако, на наш взгляд, в данном случае об экономии лучше не думать, так как стоимость кабеля (даже самого дорогого) будет просто несопоставима со стоимостью ванны.

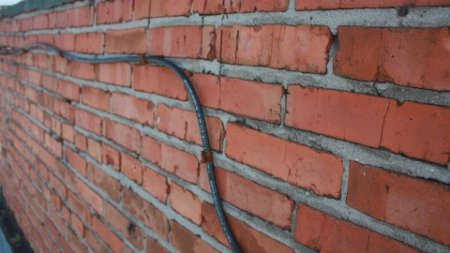

Кабели наружной прокладки – что это такое, их характеристики и требования

Для обеспечения надежности, безопасности и долговечности работы внешней электросети вместо обычного кабеля используется кабель. Его основные особенности заключаются в следующем:

1. Конструкция состоит из нескольких проводников (обычно от 2 до 4), покрытых индивидуальной изоляционной оболочкой и общей внешней оболочкой.
2. Изоляционная оболочка может состоять из нескольких слоев различных материалов – резины, полиэтилена, ПВХ, металла.
3. Многослойная изоляция обеспечивает надежную защиту от вредных внешних факторов и позволяет прокладывать сеть не только на воздухе, но и в земле и воде.
4. Покрытие может значительно упрочнять кабель – вплоть до броневого.

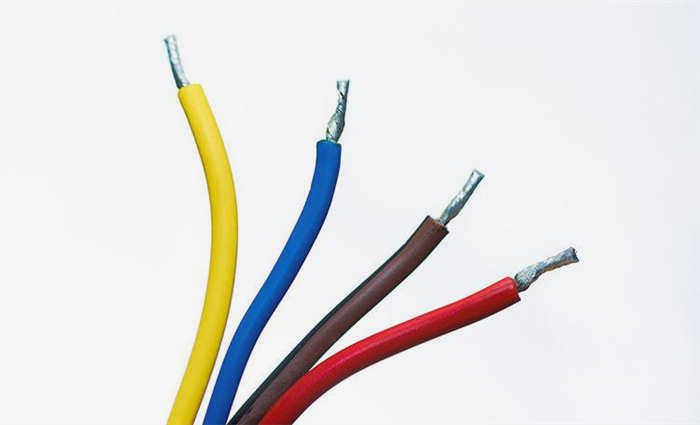

В отличие от кабеля, кабель для наружной прокладки представляет собой единый металлический пучок проводов. Он может быть изолированным или неизолированным. В любом случае проводники могут иметь монолитную или многофиламентную структуру. Последний более устойчив к механическим повреждениям и практически никогда не повреждается при перегибах во время монтажа и эксплуатации.

Требования

При прокладке кабеля на открытом воздухе необходимо учитывать неблагоприятные факторы, воздействующие на кабель – это:

• Колебания температуры. Летом под воздействием тепла изоляционная оболочка размягчается, а зимой твердеет. Чтобы избежать повреждений от таких факторов, изоляционный материал должен обладать достаточной стойкостью – быть одновременно гибким и прочным.

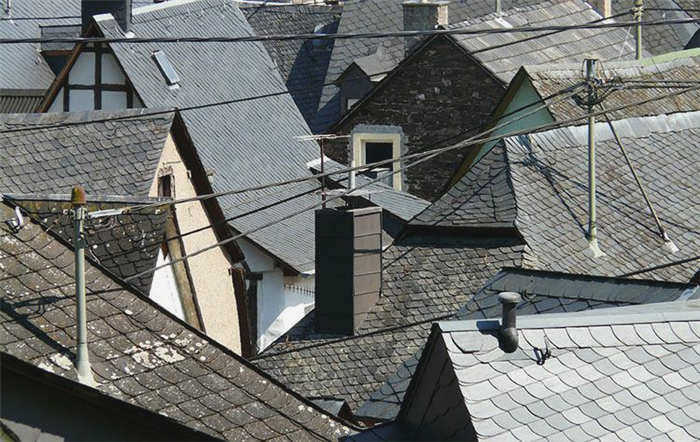

• Ветровые нагрузки. Чем сильнее ветер, тем больше кабель подвержен растяжению и разрыву. Поэтому его конструкция должна содержать элементы и материалы, устойчивые к таким воздействиям.

Маркировка кабеля

При выборе материалов для наружной прокладки кабеля не менее важным является его марка. Буквенные обозначения, используемые в обозначениях, имеют следующую расшифровку:

• 1. артикул – материал проводника. А – алюминий, АС – алюминий со свинцовой оплеткой, АА – алюминий с алюминиевой оболочкой. Медь является стандартной и поэтому не обозначается отдельной буквой в обозначении.
• 2-й пункт – назначение. М – монтажный, К – испытательный, П – плоский, МГ – монтажный с гибкой жилой, Ш или П (У) – монтажный.

• 3-я позиция – материал и тип изоляционной оболочки. П – полиэтилен, В и ВР – поливинилхлорид, ПН – негорючая резина, К – капрон, С – стекловолокно, Ш – полиамидный шелк, МЭ – эмаль, Н – негорючая, Л – лак, Ф – металл, Б – броня.
• 4 пункт – конструктивные особенности. Г – гибкий, О – оплетка, Т – для установки в трубу, Б – ленточный бронированный, К – круглый ленточный бронированный, П – плоский.

Рядом с буквенным обозначением может быть 3 цифровых обозначения. Первая указывает на количество проводников (отсутствие проводников означает монолитную структуру), следующая – на площадь поперечного сечения, а последняя – на номинальное напряжение.

См. также:
Справочник компаний, специализирующихся на электромонтажных работах любой сложности

Резюме

Подведем итоги, кратко указав, как прокладывать кабель на открытом воздухе и какая марка подходит для разных случаев:

1. Если у вас ВВГ и его модификации – на улице его следует прокладывать в гофре, стойком к ультрафиолету или металлорукаве.

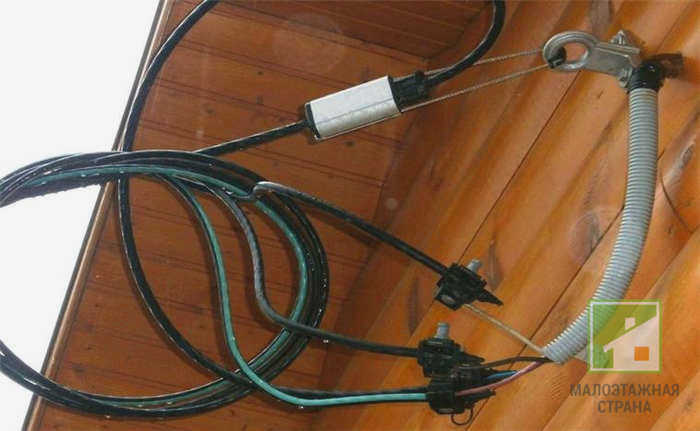

2. На воздухе ВВГ прокладывается только на тросе и в гофрированной трубе. Трос используется для снижения нагрузки на жилы, а гофра – для защиты от ультрафиолета.
3. СИП можно прокладывать без троса.
4. Если вы хотите проложить кабель на улице в земле, ВВГ прокладывается в трубе (гофрированной ПНД или металлической), но бронированные кабели, такие как ВВБшв, можно прокладывать без трубы
5. Кабели ПВС, ШВВП и другие используются для удлинителей, вилок и прочего, но не подходят для прокладки кабеля.

Теперь вы знаете, как выбрать кабель для улицы и на что следует обратить внимание дополнительно. Надеемся, что представленная информация будет для вас полезной и интересной!

Похожие материалы:

• Уличное освещение на солнечных батареях
• Защита кабелей от механических повреждений
• Как провести проводку на даче

Проводка в доме

Проводка в доме может быть открытой или скрытой. Скрытую проводку можно разделить на две группы. К первой группе относятся все виды труб: стальные, стеклянные, асбестоцементные, резиновые и т.д. Вторая группа состоит из элементов конструкции здания, без труб. Прокладка труб позволяет неограниченно заменять кабели в случае необходимости. В сухих помещениях скрытая проводка прокладывается в трубах (изолированных, металлоизолированных, стальных), в глухих каналах, в закрытых коробах и с использованием специальных кабелей. Во влажных помещениях – в трубах (изолированных, влагозащищенных, стальных), закрытых каналах и с использованием специальных кабелей. Во влажных или очень влажных помещениях скрытая проводка допускается только в изолированных, влагостойких трубах.

Прокладка кабелей на строительной площадке

Если вы собираетесь использовать трубы для прокладки электрических кабелей на строительной площадке, помните, что они в основном защищают кабель от механических повреждений (чтобы при вскапывании огорода вы случайно не задели его лопатой или культиватором). Не надейтесь, что трубы защитят кабель от влаги – вода найдет дыру. Кроме того, воздух, поступающий через вход или выход, может конденсироваться в трубах. Однако это не повод для чрезмерного беспокойства. Сами кабели производятся герметично. Перед выпуском в продажу они хранятся в воде в течение 12 часов при напряжении, превышающем номинальное. Поэтому лучше обратить внимание на глубину залегания кабеля.

Бронированные кабели можно прокладывать просто в земле, но лучше, чтобы это было ниже глубины промерзания. В противном случае расширение и сжатие грунта может привести к разрыву кабеля. Однако эта глубина может быть больше, чем глубина залегания грунтовых вод. Также нежелательно прокладывать кабель в воде. Компромиссом может быть прокладка в асбестовых трубах с дополнительным уплотнением. Чтобы обеспечить сжатие и расширение, кабель не следует растягивать (особенно в летние месяцы – зимой кабель сжимается и может порваться). Другой вариант – использовать кабели АБбШВ и ВБбШВ, которые устойчивы к механическим нагрузкам.
