Из формулы: Значение (p) всегда постоянно. Она составляет 0,0175 для меди и 0,0281 для алюминия.

Содержание

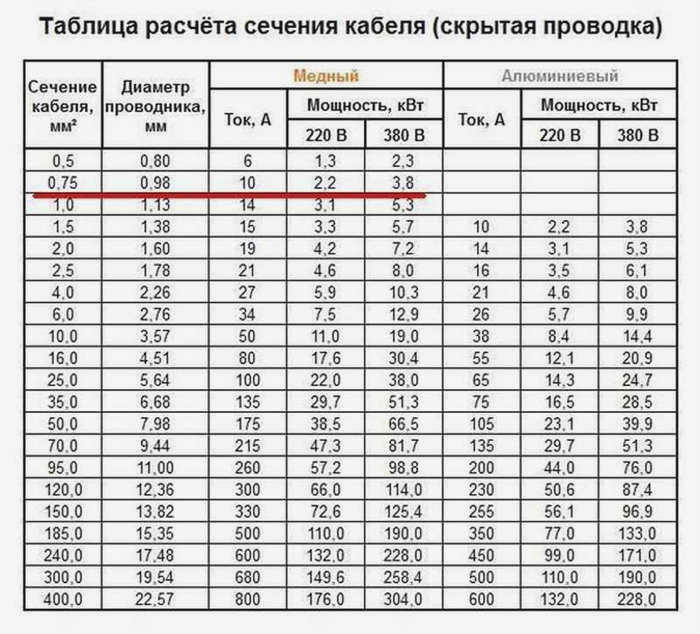

Выбор сечения кабеля – ток, мощность и длина: таблица

Перед вами стоит выбор проводника (кабеля). Неважно, выбираете ли вы его для своей квартиры, дома, гаража или дачи, или для подключения электродвигателя, нагревательного прибора, компрессора, электрической лампочки или другого электроприбора, вам все равно потребуется расчет сечения провода, который будет использоваться для подключения.

Какова цель расчета? Проще говоря, каждый электроприбор (оборудование) или помещение имеет потребляемый ток, нагрузку. Для того чтобы провод (кабель) выдерживал нагрузку, потребляемую потребителем электроэнергии, необходимы расчеты.

Разумеется, расчеты проводятся после сбора данных о потребителях, т.е. нагрузку для каждого отдельного потребителя электроэнергии и, при необходимости, общую нагрузку.

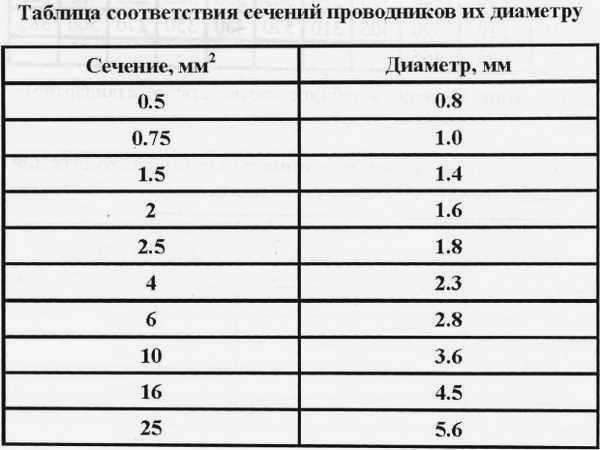

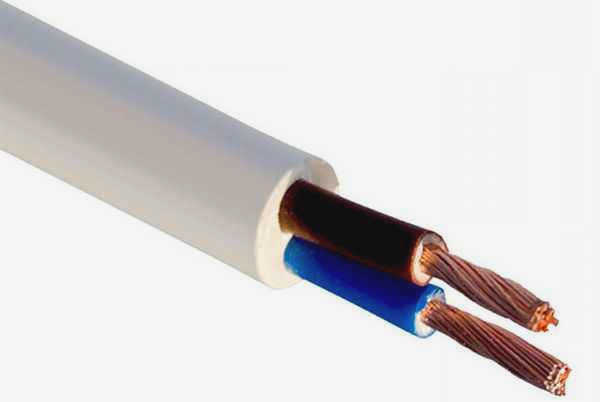

Однако сначала необходимо знать, как определяется площадь поперечного сечения проводника. Расчет производится по формуле:

S = πD² ⁄ 4 = 0,785D²

Где: S – площадь поперечного сечения провода; π – 3,14; D – диаметр провода.

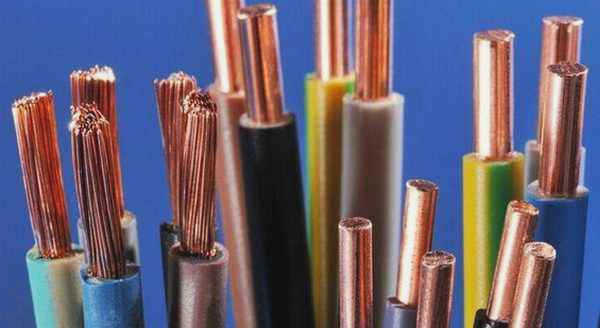

Диаметр проволоки можно легко измерить штангенциркулем или микрометром. Если жила провода скручена, измерьте один провод и умножьте на количество проводов. Это даст площадь поперечного сечения провода.

Определение размеров проводов (кабелей) в зависимости от их мощности – таблица

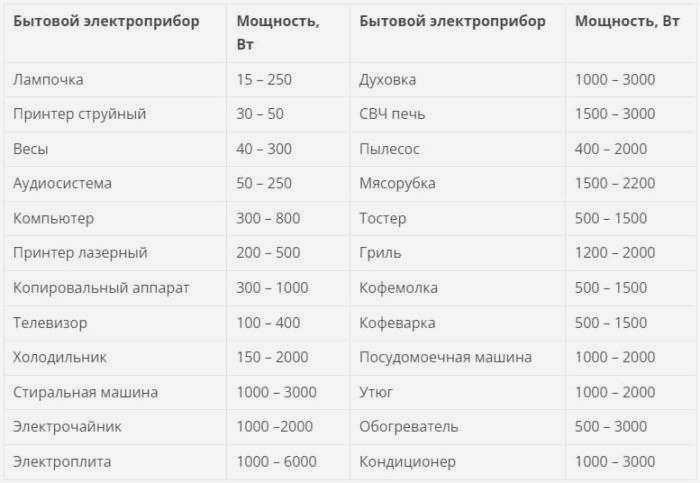

Возьмем двухкомнатную квартиру. Какими электроприборами мы пользуемся? Ниже приведена таблица с указанием электроприборов и инструментов, используемых в доме:

Давайте рассчитаем общую потребляемую мощность электроприборов, используемых в двухкомнатной квартире. Мы предполагаем, что минимальная:

Энергосберегающие лампочки – 14 x 15 Вт;
ТЕЛЕВИЗОР – 200 ВТ
Аудиосистема – 150 Вт
Компьютер – 500 Вт
Лазерный принтер – 300 Вт
Холодильник – 500 Вт
Стиральная машина – 2000 Вт
Электрический чайник – 2000 Вт;
Кофеварка – 1000 Вт
Микроволновая печь – 2000 Вт;
Пылесос – 1200 Вт
Утюг – 1000 Вт;
Кондиционер – 2000 Вт.

14 × 15 = 210 Вт (энергосберегающие лампочки);

210 + 200 + 150 + 500 + 300 + 500 + 2000 + 1000 + 2000 + 1200 + 1000 + 2000 = 11 060 Вт = 11,06 кВт.

Мы рассчитали общую нагрузку, которую может потреблять квартира, но этого никогда не произойдет. Почему? Представьте, если бы вы включили все свои электроприборы одновременно. Может ли это произойти? Конечно, нет. Зачем вам включать, например, телевизор, аудиосистему, пылесос и кондиционер зимой или любую другую комбинацию бытовых приборов? Конечно же, нет.

Я пишу о том, что существует так называемая "холодная погода". коэффициент одновременности, который равен̴̴̴̴ ~ 0,75.

11,06 × 0,75 = 8,295 ~ 8,3 кВт. Это максимальная нагрузка, которая может быть подключена к перечисленным выше приборам в течение короткого периода времени. Это только для информационных целей.

Однако для расчета сечения проводника (кабеля) все же необходимо взять общую нагрузку без коэффициента. В данном примере 11, 06 ~ 11 кВт.

Какую нагрузку может выдержать кабель сечением 1,5-2,5-4-6-10?

Кроме того, стоит вспомнить о площади сечения (S) кабеля, которая рассчитывается по следующей формуле: S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр. .

Правильный выбор сечения кабеля имеет большое значение для расчета нагрузки на кабель. Проводники не должны нагреваться во время прокладки кабеля, а нагрев в основном происходит из-за перегрузки. Чем толще кабель, тем лучше.

Основным нормативным документом, регламентирующим площадь поперечного сечения проводов и кабелей, является ПУЭ-7 (Правила устройства электроустановок).

Ниже будут представлены основные параметры, которые в первую очередь влияют на определение площади поперечного сечения проводников в электроустановках:

Материал, из которого изготовлены проводники (медь или алюминий);
Рабочее напряжение сети (220 или 380 В);
Мощность и токовая нагрузка (мощность в кВт и токовая нагрузка в амперах).

Провода неправильного размера не смогут проводить нужный ток.

Они будут быстро нагреваться, что приведет к расплавлению изоляции провода и короткому замыканию. Это вызовет короткое замыкание и может привести к пожару в доме.

Что следует учитывать при выборе кабелей?

При выборе проводов и кабелей для электропроводки следуйте пословице: "масло не испортит". Это означает, что чем толще провода, тем лучше, так как они меньше нагреваются и имеют больший запас мощности.

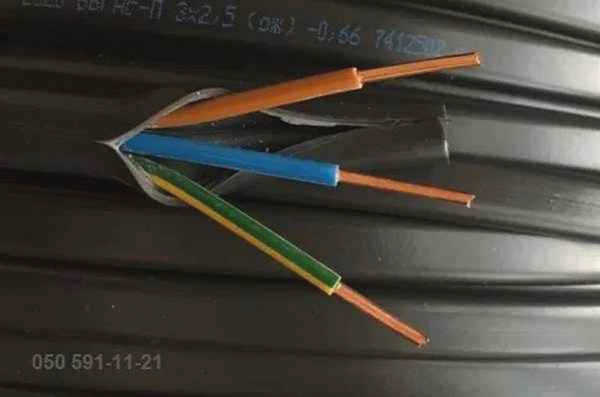

По крайней мере, не берите провод меньшего сечения, чем рекомендуемое сечение, которое возможно. Напомним, что розетки в квартире должны быть соединены медным проводом сечением 2,5 квадратных метра. Такой провод способен выдержать нагрузку около 5 кВт.

Для светильников рекомендуется провод сечением 1,5 квадратных метра. Мощные приборы, такие как духовые шкафы, электроплиты и т.д., следует подключать кабелем сечением не менее 4-6 квадратных метров. Такой выбор сечения кабеля и провода является наиболее приемлемым с точки зрения электрика.

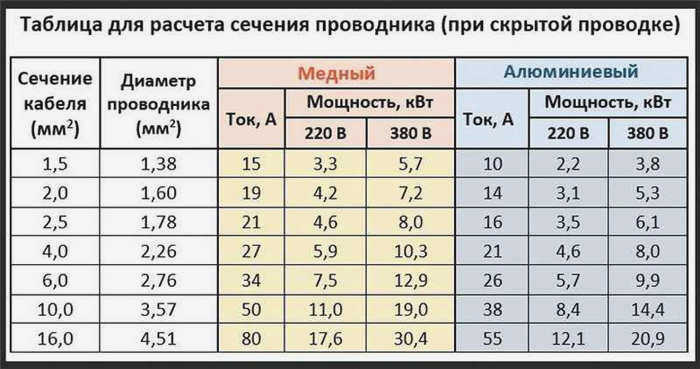

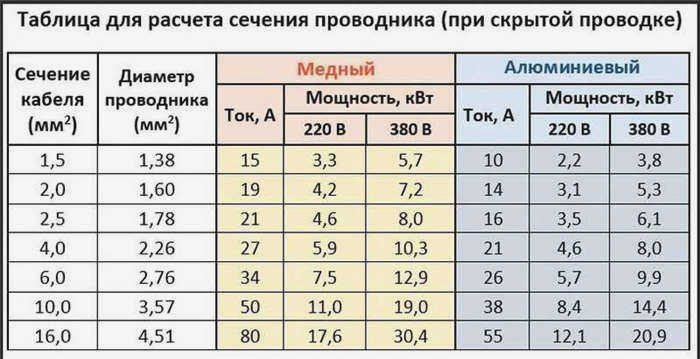

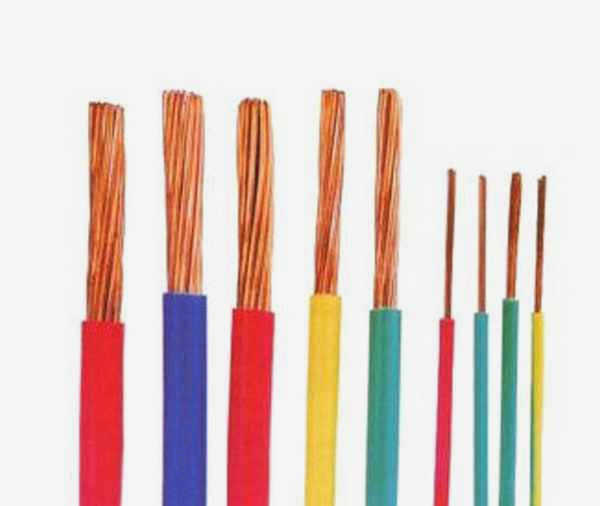

Какую мощность будет иметь кабель:

Медный кабель сечением 1,5 квадратных метра выдержит ток 3,3 кВт и 15 ампер;
Медный кабель площадью 2,5 квадратных метра выдержит ток 4,6 кВт и 21 ампер;
Медный кабель площадью 4 квадратных метра выдержит ток 5,9 кВт и 27 ампер;
медный кабель площадью 6 квадратных метров выдержит 7,5 кВт и 34 ампера тока;
Медный кабель сечением 10 квадратов выдержит нагрузку 11 кВт и ток 50 А.

Обратите внимание, что пиковая нагрузка для медных и алюминиевых кабелей различна. При одинаковой площади поперечного сечения алюминиевые провода и кабели выдерживают гораздо меньшую нагрузку по мощности и току, чем медные провода. Например, медный кабель сечением 2 квадратных метра имеет нагрузочную способность 4 кВт, а точно такой же алюминиевый кабель имеет нагрузочную способность только 2 кВт. Поэтому очень важно учитывать все это при расчете площади поперечного сечения проводников.

Сколько кВт может выдержать кабель сечением 1,5-2,5-4,5-6 мм² – формула расчета кабеля

Для расчета сечения кабеля можно воспользоваться существующими таблицами или данными, представленными в этой статье.

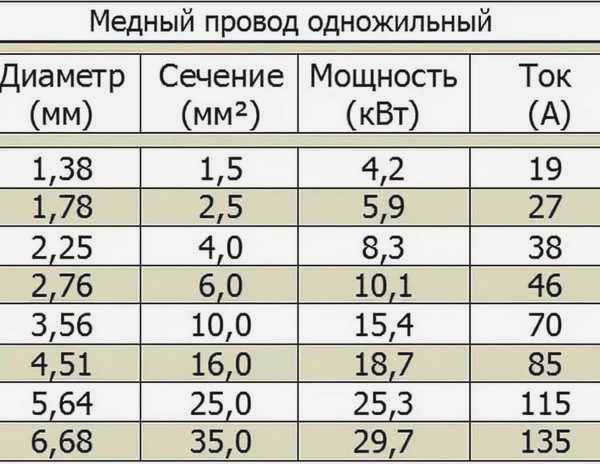

Расчет для медного кабеля:

1,5 мм² медный кабель – выдержит 3,5 кВт мощности;
2,5 мм² медный кабель – выдержит 5,7 кВт мощности;
медный кабель сечением 4 мм² – выдержит 8 кВт мощности;
Медный кабель 6 мм² – поддерживает мощность 10 кВт;
медный кабель 10 мм² – поддерживает мощность 15 кВт;
медный кабель 16 мм² – поддерживает мощность 18 кВт.

Расчет для алюминиевого кабеля:

Алюминиевый кабель 2,5 мм² – будет поддерживать мощность 4 кВт;
Алюминиевый кабель 4 мм² – выдержит мощность 6 кВт;
Алюминиевый кабель 6 мм² – выдержит до 7,7 кВт;
Алюминиевый кабель 10 мм² – выдержит 11 кВт;
алюминиевый кабель 16 мм² – выдержит 13 кВт.

Важно: Для упрощения расчетов данные усредняются.

Формулы для расчета сечения кабелей и проводов

Если вам интересно, сколько выдержит кабель сечением 1,5-2,5-4,5-6 мм², то в дополнение к заданным расчетам вы можете воспользоваться специальными формулами.

Формула для преобразования тока в мощность: I = P/U или P = I*U. Где I – ток (А), Р – мощность (Вт) U – напряжение сети (В). Рабочее напряжение в бытовой сети составляет 220 В.

Получается, что P = I*U = 10*220 = 2200 Вт = 2,2 кВт.

Следует также учитывать следующую информацию. На один миллиметр медного провода приходится примерно 10 ампер тока. Это количество тока, которое может пропускать один миллиметр провода. Прямое преобразование: кабель сечением 1,5 мм² может выдерживать до 15 ампер, а кабель сечением 2,5 мм² – до 25 ампер.

Используйте кабель 2,5 мм² для бытовых розеток и 1,5 мм² для освещения. Знание этих правил гарантирует, что электрическая проводка вы можете быть уверены, что все будет в порядке.

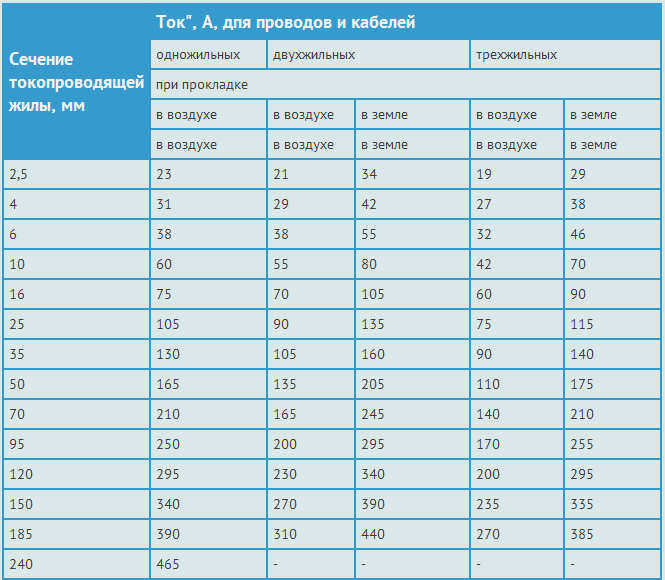

Допустимые длительные токи для кабелей с алюминиевыми жилами

Допустимые длительные токи для алюминиевых кабелей с резиновой или пластмассовой изоляцией в свинцовой, ПВХ или резиновой оболочке, бронированных или небронированных.

Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут быть выбраны из этой таблицы, как и для трехжильных кабелей, но с коэффициентом 0,92.

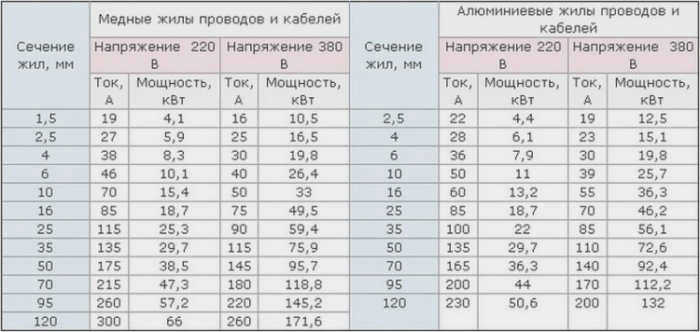

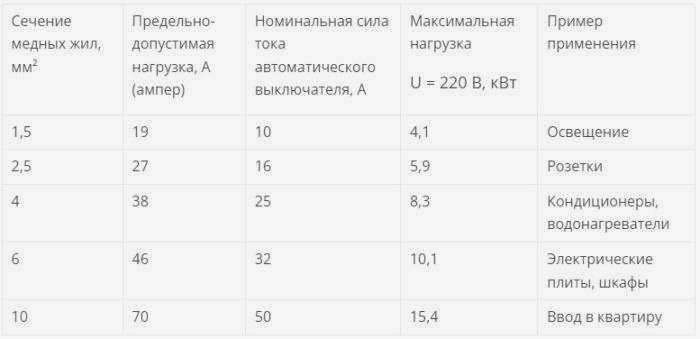

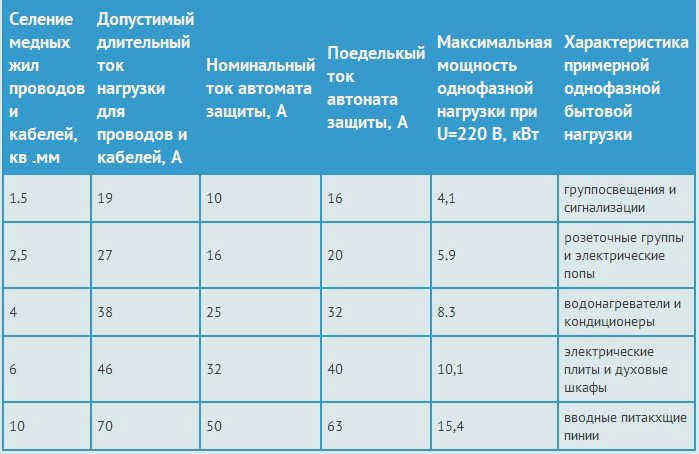

Сводная таблица сечений кабеля, токов, мощности и характеристик нагрузки.

Таблица содержит, на основании ПУЭ, данные по выбору сечений кабеля и проводников, а также номинальных и максимально возможных токов выключателей, для однофазных бытовых нагрузок, наиболее часто используемых в быту.
