ВВГнг HF. – "halogen free", что означает "не содержащий галогенов". Токсичность дыма при горении снижается за счет того, что оболочка кабеля не содержит галогенных веществ (особенно хлора).

Содержание

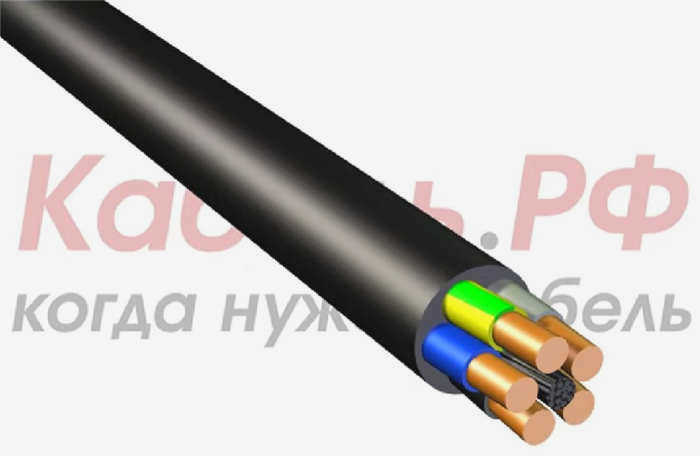

Характеристики кабеля ВВГнг

ВВГнг – это силовой кабель с медными жилами, рассчитанный на рабочее напряжение 0,66 и 1 кВ. В электромонтажных кругах его расшифровывают как: "винил-винил-невоспламеняющийся", что означает медный кабель, имеющий виниловую оболочку и изоляцию, которая является огнестойкой при прокладке с другими кабелями.

Кабель ВВГнг может иметь различное количество медных жил – от 1х до 5х, с заземлением и нейтралью или без них. Маркировка изоляции кабеля производится в соответствии с назначением жил: заземляющая жила имеет зелено-желтую изоляцию, нулевая жила – синюю или светло-голубую изоляцию, фазные жилы выпускаются по ГОСТ Р 53769-2010: серые, коричневые, черные.

Сам кабель состоит из нескольких компонентов:

одножильные или многожильные медные проводники класса 1-2, изготовленные по ГОСТ 22483-77;
изоляции жилы из ПВХ-пластиката;
жила кабеля
оболочка из ПВХ-пластиката пониженной горючести, негорючая по категориям А или Б.

Технические характеристики кабеля ВВГнг

Кабель ВВГнг обладает следующими характеристиками:

Возможность эксплуатации кабеля при температуре от -50 до +50° и относительной влажности воздуха 98%;
допустимая температура нагрева проводника не должна превышать +70°С;
радиус изгиба кабеля не должен превышать 7,5 наружного диаметра;
испытательное напряжение – 3500 В.

Применение и модификация кабеля ВВГ

При прокладке или замене электрических кабелей в квартирах и частных домах чаще всего используется кабель ВВГ. Широкий спектр применения, относительно низкая цена и хорошие технические параметры позволяют использовать их для цепей до 1000 В и 50 Гц (есть также специальные типы для частот до 100 Гц). Они подходят как для однофазных, так и для трехфазных цепей.

Обозначение

Номинальное напряжение переменного тока – 0,66 или 1 кВ
Количество проводников – от 1 до 6
Сечение проводников – от 1,5 до 240 мм 2 ;
огнестойкость кабелей – не менее трех часов;
рабочая температура – от -50°С до +50°С;
допустимая температура перегрева в режиме короткого замыкания – +90°C;
допустимая температура перегрева в режиме короткого замыкания – от +160°C до +250°C (в зависимости от производителя).
Монтаж кабеля возможен при температуре до -15°C.

Жилы кабеля

В конструкции используются одножильные и многожильные кабели сечением 1,5-250 мм2. Многожильные кабели с жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения – нейтральную или заземляющую жилу (маркировка '+1'). Заземляющий проводник (PE) имеет желто-зеленый цвет, а нейтральный проводник (N) – синий. Количество проводников и сечение указываются в обозначении кабеля, например, ВВГ 2 x 3,5 – двухжильный кабель сечением 3,5 мм2.

Преимущество многожильных кабелей перед одножильными заключается в том, что они более гибкие, и чем тоньше проводники внутри кабеля, тем больше их можно согнуть при монтаже без повреждения кабеля. Однако стоимость таких кабелей обычно несколько выше. Для одножильных кабелей минимальный радиус изгиба ограничен десятью внешними диаметрами изделия, для многожильных – 7,5.

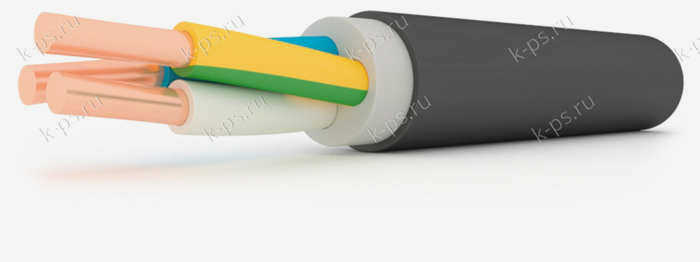

Конструкция ВВГнг-LS

1. медная токопроводящая жила
2. Изоляция из поливинилхлоридного пластиката с пониженной пожароопасностью.
3. заполнение из пластифицированного ПВХ с пониженной пожароопасностью – чтобы сделать кабель почти круглым, заполните внутренние и внешние зазоры между изолированными жилами.
4. внутренняя оболочка из поливинилхлоридного (ПВХ) пластиката с пониженной пожароопасностью.
5. внутренняя оболочка из пластифицированного ПВХ с пониженной пожароопасностью.

Кабель ВВГнг-LS
Доступно от 4672 поставщиков!
Нет интереса

Кабели должны быть однопроволочными или многопроволочными с номинальным сечением в соответствии с таблицей:

Обозначение проводника	Номинальное сечение медной жилы, мм
Обозначение проводника	круглый	сектор (сегмент)
Одножильный проводник	1,5-50	–
Многожильный	16-1000	25-400

Многожильные кабели должны иметь все жилы одинакового сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения (нейтраль или заземление) в соответствии с таблицей:

Наименование кабеля	Номинальная площадь поперечного сечения медной жилы, мм
Главный	25	35	50	70	95	120	150	185	240	300	400
нейтральный или заземляющий проводник	16	16	25	35	50	70	70	95	120	150	185

Конструктивные элементы кабеля ВВГнг(А):

Проводник – однопроволочный или многопроволочный медный, круглый или секторный, 1 или 2 класса по ГОСТ 22483.Изоляция – из пластифицированного поливинилхлорида. Изолированные жилы многожильных кабелей имеют характерную окраску. Нейтральные (N) жилы изолированы синим цветом. Изоляция заземляющих жил (PE) двухцветная (зелено-желтая).Скрутка – изолированные жилы многожильных кабелей скручены в сердечник.Токопроводящий экран (для кабелей 6 кВ) – нанесен путем обмотки токопроводящей лентой из кабельной бумаги.Металлический экран (для кабелей 6 кВ) – из медных лент или медной фольги.Оболочка – из огнестойкого поливинилхлорида.

Кабели предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ частотой 50 Гц или на постоянное напряжение, в 2,4 раза превышающее переменное напряжение. Кабели предназначены для эксплуатации на суше на высоте до 4 300 м над уровнем моря. Кабели используются для прокладки в наружных (открытых) электроустановках, кабельных сооружениях (кабельных эстакадах, галереях). Кабели могут использоваться в зонах, подверженных вибрации.

Технические параметры кабеля ВВГнг(А):

ГОСТ 31996-2012 (общий ГОСТ);
ТУ 16-705.499-2010 (Электрокабель; ХКА; Энергокабель; СКК; Камкабель; Сарансккабель; Элкаб; Людиновокабель; Псковкабель);
ТУ 16.К13-030-2003 (Подольсккабель);
ТУ РБ 500017371.030-2004 (Автопровод);
ТУ BY 500017371.045-2009 (Автопровод).
