В целях безопасности лучше всего использовать неоновую лампу, а электрики рекомендуют прикрепить щупы к проводам – это сделает "тестер" безопасным и удобным в использовании.
Как узнать, где находятся фазный и нулевой провода без счетчика?
Вот несколько распространенных заблуждений относительно определения нейтрального и фазного провода:
- На нейтральный провод не подается напряжение. Это предположение совершенно неверно, поскольку он является полноценной частью электрической сети;
- Короткое замыкание не произойдет, если есть заземление. Совершенно абсурдное предположение. Да, заземляющее соединение имеет гораздо более низкий потенциал, чем фаза, но оно не сможет "слить" через себя весь избыточный ток. На самом деле, это не функциональное назначение заземления, а удаление блуждающих токов, которые включают статические токи;
- Нет необходимости знать, где находятся фаза и ноль в розетке, так как это не повлияет на работу оборудования. Это утверждение не совсем верно, поскольку существуют некоторые виды оборудования, для правильной работы которых требуется соблюдение полярности.
Примером такого оборудования является контроллер, управляющий работой газового котла. Если отображается ошибка "недостаточное напряжение", необходимо изменить полярность.
Такая же проблема может возникнуть с генератором импульсов, а также при подключении лабораторного измерительного оборудования;

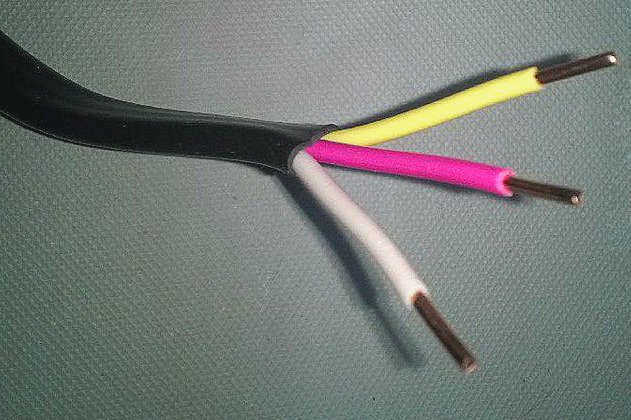

- если в кабеле три провода и один из них цветной, это означает, что он является заземлением. Вы никогда не можете быть в этом уверены, особенно учитывая, каким беспорядочным был ГОСТ в последнее десятилетие прошлого века. Поэтому всегда лучше проверить кабель.
Что такое фаза и ноль
Определение фазы необходимо, если при подключении новой розетки вы обнаружите, что не знаете, какой провод в розетке является фазным, а какой – нейтральным.
Фаза – это провод, по которому напряжение поступает к потребителю.
Ноль – пустая фаза. Обратный ток: создает бесперебойную электрическую сеть при подключении электроприборов и выравнивает фазное напряжение.
Заземление – обесточенный проводник в трехжильном кабеле. Он выполняет защитную функцию: снимает статические блуждающие токи.
Можно ли как-то определить "фазу" и "нулевой проводник" без измерительного прибора?
Представьте себе ситуацию: вы решили подключить дополнительную розетку к домашней электросети, но не знаете, какой провод в розетке является нейтральным, а какой – фазным. Первое, что приходит в голову, – воспользоваться индикаторной отверткой или мультиметром, которые быстро покажут нужный результат, но ситуация осложняется тем, что под рукой нет ни одного из этих инструментов. Хорошая новость: определить фазу и ноль можно и без приборов, нужно только знать, куда смотреть и что искать.
Определить правильные провода можно двумя способами: маркировкой провода и подключением внешнего электрика в виде лампочки.

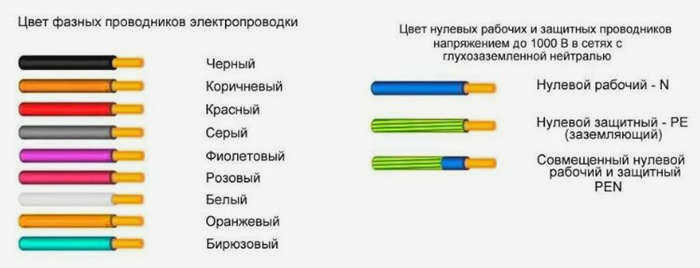

Маркировка проводов – Специальная цветовая маркировка, которая позволяет определить, является ли провод нулевым или фазным. Как показывает многолетняя практика, чтобы определить тип проводника, достаточно запомнить, что синий провод – это всегда "ноль", а желтый провод с зеленой полосой – это заземление (защитный проводник). Оставшийся провод – это "фаза", то есть то, что нам нужно. Мы предлагаем читателю общепринятую таблицу стандартов маркировки проводов, которая поможет определить тип провода.
Использование так называемого "контрольного провода" – это еще один излюбленный метод электриков, который на 100% эффективен, но представляет определенный риск для здоровья. "Тестер" – это очень простая конструкция, состоящая из лампочки на 220 В, розетки, двух прочных проводов длиной ~50 см каждый и щупа для удобства использования.
Возьмите оба провода, вставьте их в розетку и вкрутите лампочку. Чтобы сделать использование прибора более простым и безопасным, сделайте датчики любым удобным для вас способом: используйте узкую пластиковую трубку, корпус ручки, пластиковые изделия, специально предназначенные для этой цели.
Определение "фазы" и "нуля" разными способами
Специально для безопасного определения типов проводов были разработаны специальные инструменты, с помощью которых можно быстро и точно определить, о чем идет речь в розетке, за считанные секунды.
Использование индикаторной отвертки

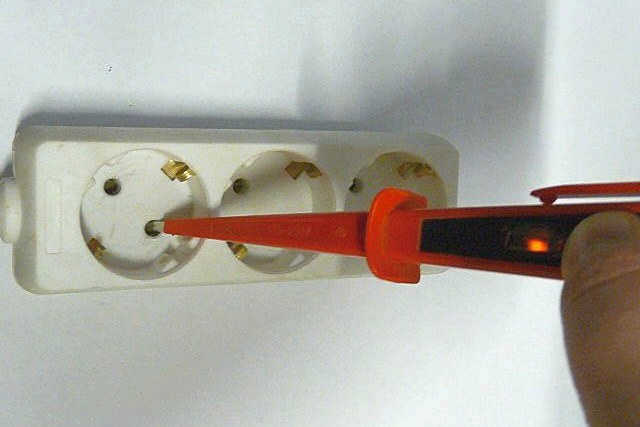

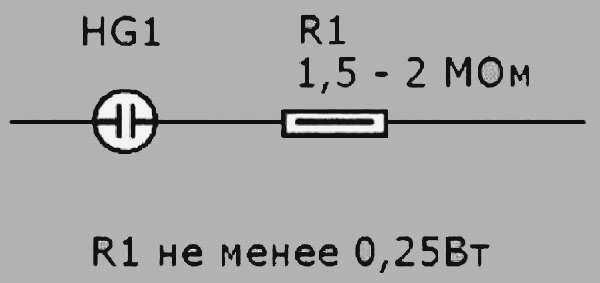

Для определения "фазы" и "нуля" розетки чаще всего используют маленькую отвертку, вставляя кончик отвертки через одно из отверстий в розетке. Конструкция отвертки проста: электрический ток проходит через резистор внутри отвертки и передается на первый контакт неоновой лампы. Второй контакт расположен на конце отвертки и замыкается электриком нажатием кнопки на конце рукоятки. Когда вы прикоснетесь пальцами к контакту и жало коснется провода под напряжением, вы увидите, как загорится лампочка (при условии, что напряжение в сети есть). Если его нет, ничего не произойдет.
В принципе, есть ли способы определить фазу и ноль без прибора?
Прежде всего, давайте возьмем быка за рога и ответим на этот важный вопрос.
Существует только один способ сделать это единственныйИ даже если он есть, его можно считать в некоторой степени неопределенным. Речь идет о цветовой маркировке проложенных кабелей и шнуров питания.

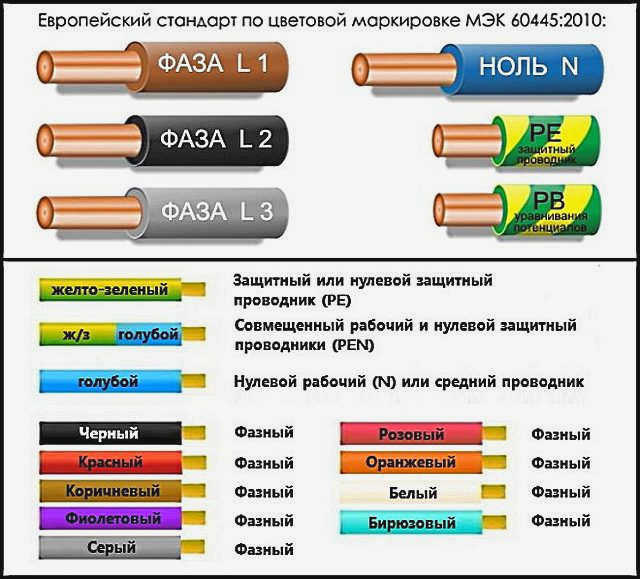

Действительно, существует международный стандарт IEC 60446-2004. Ему должны следовать как производители кабелей, так и специалисты, выполняющие электромонтаж.

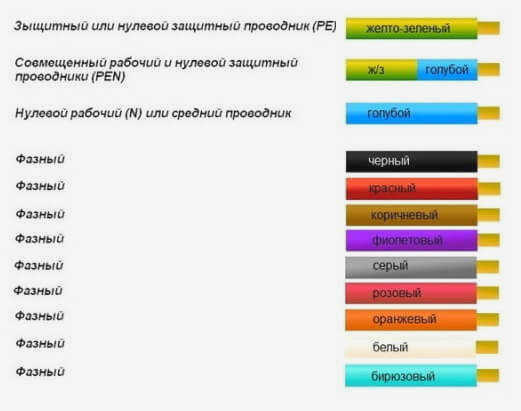

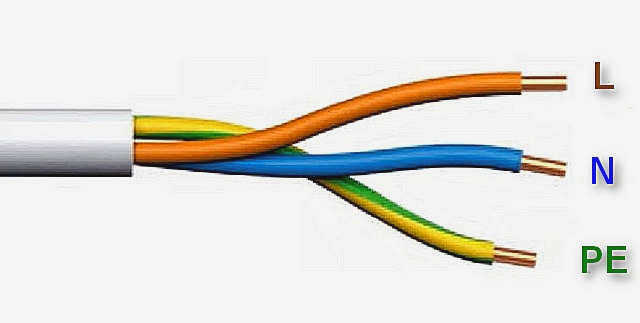

Когда речь идет об однофазных сетях, все должно быть просто. Изоляция рабочего нулевого проводника должна быть синей или голубой. Проводник защитного заземления обычно окрашен в зелено-желтый цвет. Изоляция фазного проводника имеет другой цвет, например, коричневый, как показано на рисунке.
Следует хорошо понимать, что коричневый цвет фазы не является догмой. Очень часто встречаются и другие цвета – от белого до черного. Но в любом случае – он будет отличаться и от нулевого проводника, и от защитного заземления.
Мнение эксперта:
Главный редактор проекта Stroyday.ru. Инженер.
Казалось бы – все очень просто и незамысловато. Ошибиться невозможно. Так почему же этот единственный способ идентификации проводов без приборов до сих пор считается ненадежным?
Определение фазы и нуля разными способами
Использование отвертки
Это, пожалуй, самый простой и доступный метод. Как уже говорилось, стоимость простого устройства очень низкая. А чтобы научиться им пользоваться, потребуется всего несколько минут.

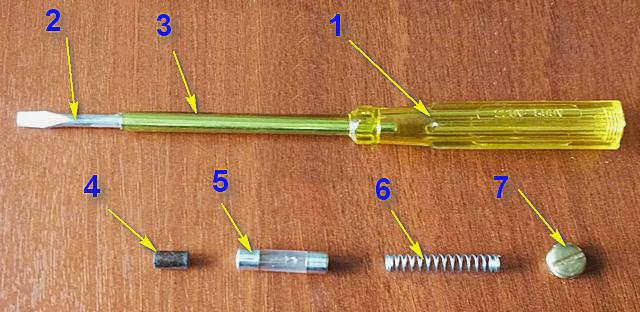

Вот как работает простая отвертка:
Все части этой отвертки собраны в полом корпусе (элемент 1) из диэлектрического материала.
Отвертка имеет металлический наконечник (элемент 2), обычно плоской формы. Чтобы уменьшить вероятность случайного контакта с другими проводящими частями вблизи тестируемого провода, оголенный конец жала обычно небольшой. Жало либо короткое само по себе, либо "покрыто" изолирующей гильзой.
Важно – жало индикаторной отвертки следует рассматривать как контактный наконечник во время тестирования. Да, его также можно использовать для простых монтажных работ, например, при необходимости открутить винт, удерживающий крышку розетки или выключателя. Но использовать его регулярно в качестве шуруповерта – большая ошибка. И долго он в таком применении не прослужит 0 он просто не рассчитан на большие нагрузки.
Металлический кончик щупа, входящий в корпус, становится проводником, обеспечивающим контакт с внутренней схемой индикатора. А сама схема состоит, во-первых, из мощного резистора (элемент 4) номиналом не менее 500 кОм. Его функция заключается в снижении показаний тока в замкнутой цепи до безопасного для человека значения.
Другой элемент – неоновая лампа (элемент 5), способная светиться при очень низких значениях тока. Электрический контакт между всеми компонентами цепи обеспечивается пружиной сжатия (элемент 6). Она, в свою очередь, сжимается вилкой (элемент 7), ввинченной в конец корпуса, который может быть полностью металлическим или иметь металлическую "пятку". Другими словами, этот колпачок действует как контактная пластина при проведении проверок.
Трехфазная сеть

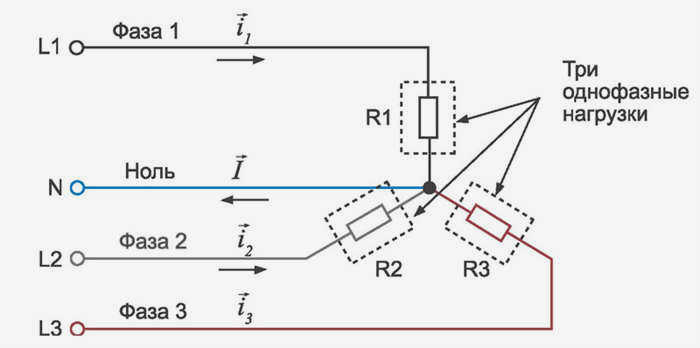

Передача энергии на большие расстояния по трехфазной сети более экономична, чем по однофазной. На основной длине линии один нулевой проводник поддерживает три однофазные сети и имеет ту же площадь поперечного сечения, что и фазные проводники. Поскольку фазы смещены друг относительно друга на 120 0 , площадь поперечного сечения нейтрального провода не нужно увеличивать в три раза, чтобы разместить утроенную мощность.
Трехфазная сеть делится на три однофазные сети вблизи потребителя. Они входят в жилые помещения с тремя проводниками – фазным, нейтральным и заземляющим. Раньше заземление было непопулярно, но сегодня мощное бытовое электрооборудование настоятельно требует заземления для обеспечения электробезопасности потребителей.
Каждый нейтральный проводник работает в своей собственной локальной однофазной цепи. Желательно, чтобы потребляемая мощность этих отдельных однофазных цепей не слишком сильно различалась, иначе могут произойти аварии.
Трехфазная сеть имеет и другие преимущества для потребителя. В одной и той же сети существует два разных напряжения: линейное напряжение измеряется между двумя фазами и составляет 380 В, а напряжение между нулевым проводом и фазой называется фазным и составляет 220 В.
Как определить ноль и фазу без счетчиков
Перемещение оборудования на место не всегда удобно. На практике может возникнуть необходимость быстро определить в жгуте проводов, какой провод является нейтральным, а какой – фазным. У специалистов-электриков есть набор приемов, с помощью которых они могут определить назначение проводника без использования приборов. Однако эти приемы должны использоваться только профессионалами, поскольку любая ошибка или неловкость может привести к тому, что испытателя ударит током.
Профессиональный электромонтаж выполняется с использованием цветных проводов, т.е. жилы проводов медные, а их изоляция виниловая и цветная. Существуют общепринятые правила, согласно которым проводам с определенными функциями присваиваются конкретные цвета. Такой способ определения назначения провода в пучке называется визуальным, и если электрик не дальтоник, его можно использовать в качестве первого приближения.
Еще один важный момент. Если порядок цветов проводов не задокументирован, этот метод напоминает игру в угадайку.
В старых домах это правило не соблюдалось, потому что не было ни правил, ни цветных проводов.

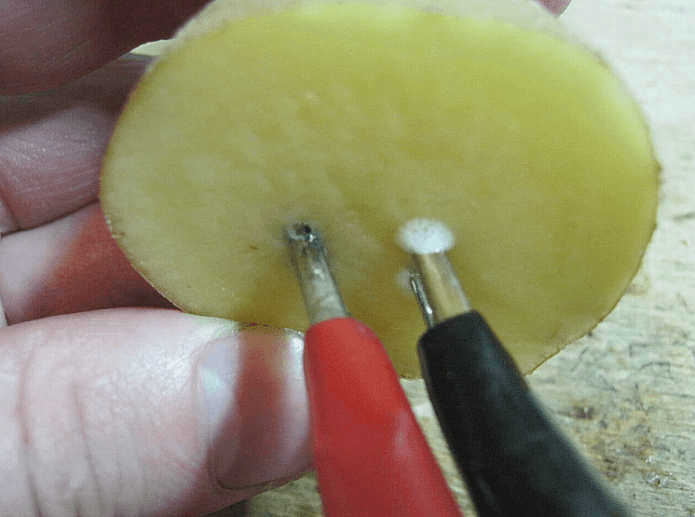

Можно собрать базовый пробник и использовать сырой картофель для определения нуля и фазы в жгуте проводов.
Один зачищенный конец пробника вставляется в нарезанный сырой картофель, а другой конец используется для проверки проводов проверяемого пучка проводов. Если зачищенный конец зонда попадет в фазу, на картофеле появится темное пятно. Описанный метод подходит только для человека с опытными руками, и сами авторы не рекомендуют его повсеместное повторение.
