Как должна быть натянута цепь на бензопиле

Каждый владелец бензопилы принимает правильное решение для себя. Если посмотреть на процесс укорачивания цепи с экономической точки зрения, то да, это выгодно. Однако не стоит делать поспешных выводов. Это рентабельно только при наличии правильных инструментов. Сейчас мы говорим о болторезе (или сверле), пуансоне, наковальне и тисках. Приобретение специализированного инструмента, включающего пуансон и клепальный станок, вовсе не обязательно. Однако использование таких инструментов не только ускорит процесс клепки и расклепывания, но и повысит эффективность выполняемых манипуляций.

Как правильно укоротить цепь бензопилы и разрешено ли это?

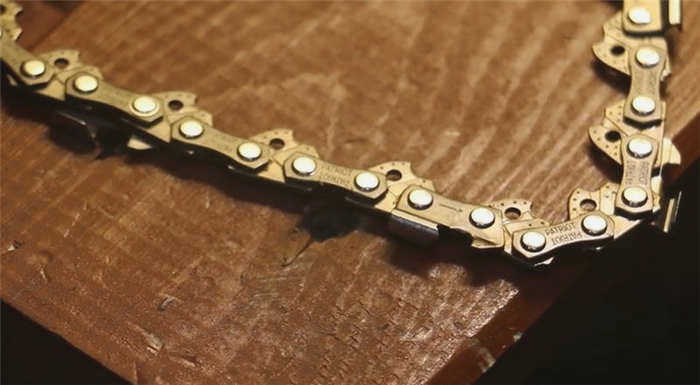

Цепь бензопилы изнашивается в процессе эксплуатации. Цепь не только становится тупой и изношенной, но и растягивается. Это нормальное явление с существенным недостатком. Со временем цепь растягивается настолько, что ее невозможно отрегулировать. Единственный способ исправить ситуацию – укоротить ее. Как укоротить цепь самостоятельно и что вам понадобится для осуществления этой процедуры, рассмотрим подробнее.

Почему растягивается цепь бензопилы?

При распиливании древесины цепь соприкасается с заготовкой. Во время трения металл нагревается и, соответственно, увеличивается в размерах. Это естественный процесс, который в конечном итоге приводит к увеличению размеров изделия. Чтобы уменьшить нагрев материала, конструкция предусматривает подачу смазки к лезвию, за что отвечает масляный насос.

На скорость растяжения режущего инструмента бензопилы может влиять ряд факторов:

1. Качество изделия. Если режущий инструмент изготовлен из низкокачественной стали, он не прослужит долго. Даже самые высококачественные марки сплавов, используемые для изготовления бензопил и пил, склонны к укрупнению.
2. Затупленные зубья. Резка бензопилой с затупленными зубьями влияет не только на скорость резки, но и на производительность инструмента. Режущие зубья вызывают перегрев изделия, что может привести к перерастяжению.
3. Смазочный материал не поступает к цепи. Это происходит при неисправности масляного насоса. Также важно использовать для смазки специализированное масло, никогда не используйте отработанное масло из автомобилей. Металлические частицы в масле сокращают срок службы не только масляного насоса, но и цепи, шин и звездочки.
4. Эксплуатация бензопилы с очень тугим режущим инструментом. Это приводит к чрезмерному нагреву материала.
5. Тип распиливаемой древесины. При работе с твердой древесиной зубья быстрее затупляются и растягивают комплект. Для таких работ лучше выбрать режущий комплект с пластинами из карбида вольфрама (ссылка).

Перед каждым использованием инструмента проверяйте натяжение цепи. Если цепь сильно ослаблена, ее следует заменить. Однако цепь все еще можно использовать, но ее необходимо укоротить, удалив некоторые звенья. На следующих страницах мы выясним, как это сделать и безопасно ли это вообще.

Натяжение цепи бензопилы и зачем оно вообще нужно

При работе с бензопилой нагревается не только двигатель, но и головка пилы. Это происходит из-за скольжения цепи по направляющей шине, что приводит к выделению тепловой энергии и расширению материалов. Направляющая шина имеет большие размеры, поэтому тепло быстро рассеивается, в то время как режущая шина нагревается до высоких температур и очень медленно остывает. Качество охлаждения заготовки особенно снижается при резке твердых пород дерева большого диаметра.

Когда цепь нагревается, ее размер увеличивается из-за линейного расширения, вызванного высокой температурой. Это приводит к прогибу цепи по отношению к шине, что приводит к возможности соскакивания цепи. Последствия соскальзывания цепи с шины во время работы инструмента катастрофичны, поэтому важно проверять натяжение режущего инструмента перед запуском машины. Это относится ко всем инструментам Stihl, Husqvarna, Echo, Partner, Makita и других марок. Важно проверять натяжение не только на цепных, но и на электрических пилах.

Причины, по которым необходимо следить за качеством натяжения цепи, следующие:

1. Снижение эффективности распиловки древесины. Инструмент с ослабленной цепью имеет меньшую производительность. Это проявляется в увеличении времени, необходимого для распила древесины.
2. Повышенная нагрузка на двигатель, сцепление, звездочку и шину – не только при ослабленной, но и при чрезмерно растянутой цепи.
3. Износ самой цепи – если вы работаете с неправильно натянутой цепью, цепь изнашивается быстрее. Это происходит потому, что температура повышается, поэтому зубья быстрее затупляются, а звенья изнашиваются.
4. Небезопасная эксплуатация инструмента – работа с ослабленной или чрезмерно натянутой шиной не только вредит пиле, но и опасна для оператора. Помимо того, что цепь может соскочить с шины на высокой скорости, она также может порваться (если она слишком натянута) с потенциально фатальными последствиями.

Проверка натяжения цепи или требуемого натяжения.

Перед регулировкой цепи бензопилы убедитесь в необходимости этой процедуры. Проверить, нуждается ли натяжение в регулировке, можно, вытянув цепь в середине шины из шины. Если штифты выступают из канала максимум на 2/3 своей длины, цепь не нуждается в натяжении. Другой способ проверить это – сделать так, чтобы концы трех штифтов были видны при снятии комплекта.

Однако такая проверка не будет выполнена правильно, если ее проводить, когда комплект горячий. Проверку натяжения комплекта следует проводить перед началом работы, когда комплект холодный.

Цепная пила требует натяжения цепи, когда пользователь замечает следующие симптомы:

1. Сильное отклонение режущего элемента на шине.
2. Металлический визг и скрип, указывающие на слабое натяжение шины.
3. Появление вибрации, указывающей на ослабление натяжения. Вибрация способствует быстрому износу пазов шины, хвостовиков цепи и зубьев звездочки инструмента и ведущей звездочки.

Проверять и регулировать натяжение следует только в холодном состоянии гарнитуры, так как степень натяжения цепи не будет должным образом отрегулирована на горючее. Убедившись, что натяжение гарнитура нуждается в регулировке, следует приступить к работе. Для того чтобы манипуляция прошла правильно, полезно разобраться в конструкции механизма натяжения.

Конструкция и принцип работы натяжного механизма

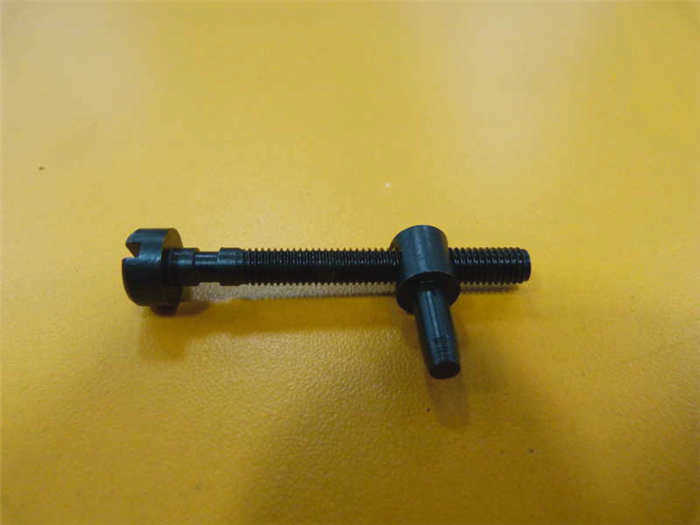

Для натяжения цепи на бензопиле используется специальное устройство. Сложность механизма обусловлена стоимостью инструмента и его бюджетной категорией. В недорогих моделях натяжитель цепи бензопилы представляет собой винт с регулятором сбоку.

Регулировка может производиться отверткой или специальным инструментом. В комплект входит динамометрический ключ. Он состоит из 2 частей: с одной стороны находится инструмент для откручивания гаек, а с другой – плоская отвертка. Более дорогие модели имеют регулировочный инструмент, например, рычаг или регулировочную пластину.

Когда цепь нуждается в натяжении

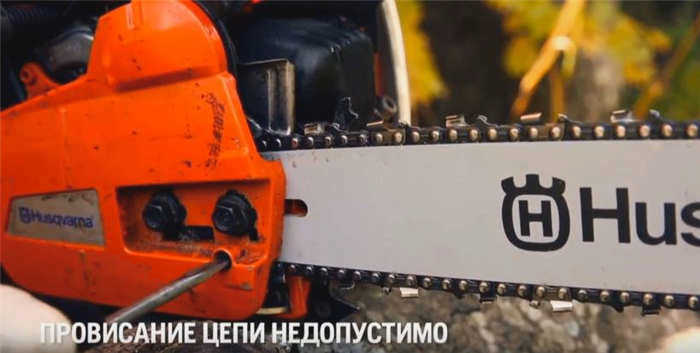

Основную часть пильной цепи можно узнать по ее внешнему виду. Она свободно свисает в нижней части и может отклоняться в сторону в верхней части. Если продолжать работать с таким полотном, оно начинает изнашиваться неравномерно, дает неровный рез и может порваться во время работы.

Алгоритм натяжения цепи бензопилы

Чтобы отрегулировать форму полотна, цепь натягивают. Эта процедура может осуществляться несколькими способами, более быстрым и более сложным. Для простоты необходимо вращать винт натяжения по часовой стрелке до тех пор, пока в цепи не останется слабина. Более сложный способ требует больше времени:

1. Найдите место крепления направляющей к корпусу.
2. Открутите гайки и ослабьте звенья, потянув за верхний край.
3. Используя натяжитель цепи на пиле, натяните ее до нужного уровня.
4. Проверьте натяжение.
5. Установите направляющую шину.

Чтобы заменить цепь на новую, положите инструмент на стол или верстак. Затем откручивается направляющая шина, снимается старое полотно и очищается основание. Новая конструкция устанавливается так, чтобы звенья шли в обратном направлении от корпуса. Затем она затягивается до нужного уровня с помощью динамометрического ключа.

Проверять и регулировать механизм следует, когда конструкция холодная. Попытка затянуть после эксплуатации может привести к деформации шестерни или выходу из строя других частей системы.

Способы проверки степени натяжения

После установки цепи или во время распиловки мастер должен периодически проверять степень натяжения цепи. Это можно сделать несколькими способами. Один из них – перемещение звеньев по кругу вручную. Они должны двигаться в обоих направлениях с небольшим сопротивлением или без него, но без признаков заедания и необычных звуков. Если лента заедает, скрипит или издает трущиеся звуки, можно судить о том, что она слишком тугая или не работает.

Процедура

Чтобы правильно отрегулировать натяжение цепи бензопилы, следуйте приведенной ниже процедуре:

1. Выключите двигатель. Всегда регулируйте натяжение цепи при выключенном двигателе! Не пытайтесь отрегулировать натяжение цепи при работающем двигателе, даже если включен тормоз цепи.
2. Ослабьте гайки крепления крышки пильной головки. Ослабляйте их до тех пор, пока направляющая шина не будет свободно перемещаться вверх и вниз от руки. Не ослабляйте гайки слишком сильно. Это приведет к неправильной регулировке, так как шина будет смещена.
3. Поверните цепь над шиной. Это необходимо по нескольким причинам. Во-первых, это позволит максимально растянуть цепь. Во-вторых, убедитесь, что цепь правильно выровнена и правильно "сидит" на шине и звездочке.
4. Удерживайте шину в максимальном верхнем положении. Когда вы ослабите гайки, шина будет находиться внизу под собственным весом. При регулировке в этом положении шина через несколько шагов сдвинется вверх, даже если она правильно затянута. В результате цепь ослабнет и провиснет.
5. Натяните цепь. Для этого поверните регулировочный винт до полного исчезновения нижнего люфта. Направление вращения регулировочного винта должно быть определено методом проб и ошибок. Как правило, если регулировочный винт находится спереди пилы, вращайте его по часовой стрелке. Если он находится сбоку, поверните его против часовой стрелки.
6. Затяните гайки, крепящие крышку пильной головки. Направляющая должна оставаться в верхнем положении до завершения работы.
7. Проверьте правильность натяжения. Цепь считается правильно натянутой, если ее можно относительно легко повернуть рукой на шине и если после нескольких оборотов нет провисания.

Если после проверки цепь ослабла, значит, натяжение было отрегулировано неправильно и его необходимо отрегулировать заново.

Описание видео

В этом обучающем видео показано, как натянуть цепь на бензопиле:

Наиболее важной и опасной неисправностью бензопилы, которую нельзя устранить заменой цепи, является провисание цепи, и от этого не застрахованы ни Stihl, ни бензопилы других марок. В основном они вызываются следующими факторами:

• Неисправная шина. Износ резьбовой части крепежных болтов приводит к вибрации и провисанию. Регулярно проверяйте состояние крепежных болтов и при необходимости заменяйте их.
• Растяжение цепи. Рано или поздно, согласно законам природы, металл звена подвергается структурной деформации и растягивается до точки разрыва. В результате цепь больше не может быть натянута. Необходимо заменить цепь на новую.
• Ослабление или неравномерное выравнивание звездочек. Поручите устранение неисправности специализированной мастерской. Для точного выравнивания необходимо разобрать и снять ряд деталей.

Внимание! Существует 3 основные причины растяжения цепи – диски из сплава низкого качества, чрезмерное натяжение цепи и плохая или неподходящая смазка.

Краткий обзор основных компонентов

Бензопила состоит из двигателя, фильтра, стартера, коробки передач, сцепления, направляющей цепи, натяжителя, тормоза и механизма смазки. Она работает от классической карбюраторной системы на топливной смеси, состоящей из бензина и более легкого топлива. Основными параметрами, влияющими на пригодность цепи для конкретного применения, являются типы зубьев и их характеристики, профиль, толщина и длина хвостовика.

Установка и натяжение цепи должны производиться строго по определенному алгоритму и в соответствии с правилами. При ее выборе необходимо учитывать следующие параметры:

• Шаг.
• Форма рабочего зуба.
• Ширина хвостовика и глубина пропила.
• Производитель.

Даже самые лучшие бензопилы не лишены главного недостатка – провисания цепи, которое может быть вызвано неисправными направляющими, естественной деформацией металла цепи, слабой или неправильно установленной звездочкой.
