Как достать трубу из скважины: недорогие способы своими руками

Лучший способ обеспечить себе доступ к родниковой воде – иметь в доме водопроводный колодец. Но его эксплуатация также включает в себя замену труб или их очистку. Бурение водяной скважины на участке земли имеет большое значение для многих пригородных домов. Однако с источником могут возникнуть проблемы, как во время бурения, так и во время эксплуатации. Что делать, если обсадную трубу необходимо заменить или вообще перенести? Как вытащить трубу из скважины своими руками? Это один из самых сложных вопросов, с которым сталкиваются все владельцы недвижимости.

Существуют различные причины для извлечения старых обсадных труб, и есть несколько способов сделать это

Содержание

Как эта проблема решается на практике?

Скважина похожа на небольшую обычную скважину, но во много раз глубже. Чтобы колодец функционировал должным образом, его стенки должны быть защищены от движения грунта. Для этого в пробуренную скважину забиваются обсадные трубы, внутри которых размещаются рабочие трубы, чтобы вода из источника всегда была чистой.

В результате диаметр внутренней трубы немного уже, чем диаметр обсадной трубы. Оптимальным решением является использование двойных труб, что более экономично. Они укрепляют грунт и предотвращают попадание грунтовых вод в родниковую воду, обеспечивая ее чистоту.

Бурение скважины – это трудоемкий процесс, и со временем обсадная труба приходит в негодность и требует замены. Возможно также, что:

Истощение источника;
Коррозия труб;
Изменения в химическом составе воды;
Возникновение обвала стенок колодца.

Предупреждение. Вытащить стальные трубы из скважины вполне реально. Асбестоцементные изделия также используются для бурения в сельской местности, но они со временем становятся хрупкими. Практически никогда не удается получить такие колонны в целости и сохранности.

Об этом мало кто знает:

до какой глубины доходят трубы;
какие процессы происходят в водной среде;
насколько изношены вытяжные и обсадные трубы и как это можно определить.

Стальные или пластиковые трубы легко удалить, но асбестоцементная оболочка может сломаться во время работы.

Эксплуатация скважин также полна неожиданностей, включая попадание в скважину инородных тел, которые можно удалить только с помощью обсадной колонны. Это занимает много времени и требует дополнительных материальных затрат. Если возникает вопрос о том, как извлечь обсадную трубу из скважины, важно знать, из какого материала она сделана. Сталь – самый прочный и надежный материал. Легкие пластмассы и полимеры гораздо экономичнее стали и прочнее асбестоцементных изделий, поэтому в своей нише они занимают среднее положение на рынке.

Наиболее распространенные причины замены жилья:

Повреждения или коррозия;
Закупорка скважины или уменьшение просвета скважины;
Высокий уровень износа оборудования.

В идеале весь процесс должен быть разбит на этапы. Скважина подготавливается к извлечению труб путем демонтажа оборудования поверхностного водоснабжения.

Как извлечь внешнюю трубу из скважины, срок эксплуатации которой истек?

Специальные инструменты и оборудование, традиционно используемые для извлечения внешней (обсадной) трубы, в этом случае неизбежны. Трубчатую арматуру можно извлекать из глубоких скважин с помощью так называемых “трубных ловушек”. Также могут понадобиться лебедка и тяжелые подъемники. Также необходима опорная платформа, состоящая из балок, рельсов или металлических досок.

Для демонтажа трубы обязательно потребуется подъемное оборудование, например лебедка.

При работе с подъемником важно заранее подготовить устье скважины, чтобы обеспечить доступ и облегчить извлечение. Самый простой способ удалить поврежденный компонент – использовать

металлические зажимы.
ротационные заглушки;
металлические стержни;
сварщик;
вилка.

Над подготовленным устьем скважины устанавливается гидравлическое устройство с домкратом. Затем инструмент для захвата труб устанавливается путем крепления специальных зажимов. Когда захватный инструмент правильно установлен, обсадную трубу можно легко извлечь с помощью домкрата. Оставшаяся часть трубы, которую не нужно удалять, может быть отрезана на месте с помощью сварочного аппарата. Извлеченные детали будут храниться в заранее определенном месте, откуда их можно будет легко вернуть и транспортировать.

Обратите внимание! Чтобы облегчить извлечение частей оборудования, рекомендуется планировать этот процесс еще на этапе закладки скважины. Важно измерить глубину скважины перед извлечением обсадной трубы из скважины или извлечением поврежденных частей оборудования.

Что такое “инструмент для ловли”?

Аварийные работы по извлечению застрявших фрагментов проржавевшей трубы, насоса, крупных предметов на дне глубокого и узкого колодца, скважины или заброшенного колодца проводятся с использованием 2 типов грейферных инструментов:

погружные колокола для внешнего захвата;
нитевидные сугробы.

При устранении провалов в скважинах используются захватывающие инструменты, одним из вариантов которых является колокол.

Можно вытащить старую трубу из скважины по частям или целиком. Однако при этом учитывается, что в пласте может быть трещина, вертикальное смещение ствола скважины или сезонное прекращение циркуляции воды в стволе скважины, что затрудняет извлечение обсадной колонны.

Отверстия ловушки могут быть как сквозными, так и непроходными. Специфика сквозного колокола предполагает, что поврежденный участок, подлежащий извлечению, проходит через его основание. Затем внешние фитинги (резьбовые соединения) разрезаются, чтобы добраться до удаляемого стояка. Внешние трубы также отводятся с помощью кранов.

Трубные сифоны выпускаются в различных исполнениях:

тип коллета;
втулочного типа и отвального типа;
комбинированный.

Ловильные фрезы можно использовать для подъема мусора, застрявшего в наклонной скважине. Это оборудование позволяет осуществлять захват путем врезки в обратную трубу. Если фрагменты трубы застревают, их извлекают из скважины с помощью гидравлических башен, создающих вибрационные удары. Этот инструмент чаще всего используется профессионалами из специализированных компаний.

Метод промывки

Прежде чем пытаться вытащить трубу из отверстия, важно оценить степень повреждения. Важно помнить, что засорение скважины и постепенный износ оборудования – это нормальный процесс. На дне образуется осадок, а структура корпуса ржавеет и постепенно разрушается по мере растрескивания и расслаивания его поверхности. Химический состав почвы также важен – слишком кислая среда более разрушительна, чем нейтральная или щелочная.

Если обсадная труба изготовлена из металла, она будет разрушаться под воздействием природных факторов и через некоторое время ее придется заменить.

В зависимости от степени оставления скважины для определения объема работ выбирается один из методов:

герметизация и промывка всего стояка;
затяжка и замена конструктивных деталей;
демонтаж обсадных и эксплуатационных труб.

Натяжение включает в себя использование подъемника или лебедки для поднятия трубы за верхний край и тянуть ее до тех пор, пока она не сломается. Эту часть вытаскивают из скважины, а затем с помощью рыболовного оборудования вылавливают оставшиеся части колонны. Важно работать так, чтобы хрупкие части трубы не застряли в скважине. Лучше всего использовать гидравлический домкрат. Эти устройства не всегда эффективны, особенно если ствол бурится под углом или происходит сдвиг пласта. Широкие трубы и значительная глубина скважины также затрудняют удаление поврежденных участков. Обсадные трубы часто извлекаются из такой скважины после промывки системы водопровода с помощью насоса и специализированного оборудования.

Обсадная колонна подключается к насосу и промывочному оборудованию при минимальном давлении, после чего нагрузка на насос и объем потока воды постепенно увеличиваются.

Внимание! Извлечение фрагментов колонки возможно и другим способом, например, путем погружения резьбового инструмента, который, вращаясь против часовой стрелки, ослабляет колонку и вращает ее до полного извлечения.

Всегда ли следует извлекать обсадные трубы из старой скважины?

Извлечение узкой обсадной трубы из старой, глубокой скважины требует больших усилий и опыта. При принятии решения о восстановлении трубы, ее промывке или бурении новой скважины следует учитывать следующее

Срок полезного использования скважины;
строительный материал;
Степень загрязнения;
причины для демонтажа;
доступные инструменты для ловли рыбы;
глубина, на которую погружается оборудование.

Подъем трубы из скважины – это трудоемкий и дорогостоящий процесс, который не всегда оправдан

В некоторых случаях теоретически можно решить, как поднять трубу из скважины, но практически это не всегда возможно. Например, если тяжелое, изношенное оборудование находится на значительной глубине – с заметным смещением вертикальности скважины. Это происходит при поломке лебедки или потере оборудования на глубине, если объем работ не был правильно оценен. Специалист в этой области всегда оценит степень риска, чтобы решить, стоит ли вообще этим заниматься.

Иногда проблема решается другим способом – проще вставить изделие меньшего диаметра в широкую магистральную трубу. Внешний стояк в этом случае будет действовать как обсадная труба, а обвалившийся грунт будет служить дополнительным барьером между грунтом и трубопроводом.

Даже если вы собираетесь провести ревизию скважины самостоятельно, всегда рекомендуется обратиться за консультацией к специалисту, чтобы оценить объем работ и степень риска. Снос старой конструкции не всегда необходим, особенно если очевидно, что при демонтаже она развалится на куски. Часто затраты не оправдываются, и проще построить новый колодец.

Как вытащить обсадную трубу из скважины: принципы демонтажных работ

Когда колонна, поддерживающая стенки скважины в целостности, перестает выполнять свою функцию, неизбежно встает вопрос о том, как извлечь трубу из скважины с наименьшими усилиями и затратами. Это можно сделать несколькими способами. Все они требуют использования специализированного оборудования.

В этой статье мы подробно описываем проверенные методы извлечения обсадных труб из скважины. Представлены проблемы, которые могут возникнуть при извлечении колонны из скважины. С помощью наших рекомендаций задача будет решена с минимальными затратами времени и сил.

Что такое обсадные трубы?

Скважина – это как обычный колодец, только очень глубокий и небольшого диаметра. Обсадные трубы используются в скважинах для укрепления стенок и придания им водонепроницаемости. Если в земле есть несколько слоев непригодной для использования воды, обсадная труба не позволит им смешиваться с чистой питьевой водой.

В качестве обсадных труб используются трубы из металла, пластика и асбестоцемента. Первые прочны и хорошо выдерживают механические нагрузки. Они выпускаются диаметром от 114 мм до 508 мм. Они оснащены резьбой, которая облегчает как их монтаж, так и демонтаж.

Основными недостатками являются их склонность к коррозии и высокая стоимость. В основном они используются в глубоких шахтах с высокой водоносностью.

Пластиковые изделия не имеют недостатков, присущих стальным трубам. Внутренний диаметр труб из ПВХ варьируется от 80 до 200 мм. Эти изделия также имеют резьбу, химическую стойкость и небольшой вес. Пластиковые трубы закапываются на глубину до 60 м.

Асбестоцементные трубы имеют диаметр от 10 до 50 см и длину до 500 см. Они используются все меньше и меньше. Они рыхлые и небезопасны для здоровья.

Когда необходимо удалить обсадную трубу?

В основном существует только три причины для извлечения обсадных труб из скважины:

Произошла разгерметизация скважины, что происходит из-за плохого соединения обсадных труб или коррозии труб под действием ржавчины.
Инструмент или часть оборудования безнадежно заклинило в стволе скважины, что делает невозможным извлечение старого насоса и установку нового.
Колодец должен быть перепроектирован: углублен, фильтр в скважине должен быть изменен и т.д.

Другие случаи не являются причиной для демонтажа конструкции. Иногда ситуацию можно спасти, установив полимерный вкладыш подходящего диаметра. Если трещина возникла на большой глубине, ее удаление просто невозможно. Тогда проще просверлить новую пружину, чем тратить много денег на восстановление старой.

Какие факторы должны быть приняты во внимание?

Часто бывает так, что скважины бурятся на большую глубину, поэтому извлечь обсадную трубу из скважины – задача не из легких.

Прежде чем приступать к такой деятельности, вы должны знать ответы на следующие 6 вопросов

Из чего сделан корпус;
вес продукта;
насколько глубоко его основание?
сколько времени прошло с тех пор, как она была заложена;
в каких условиях он использовался;
есть ли “достаточные основания” для его демонтажа.

Возможно, что демонтажные работы будут настолько сложными, трудоемкими и дорогостоящими, что не стоит принимать быстрое и легкое решение вытащить трубу из колодца, а отказаться от этой идеи в пользу нового источника воды.

Список сопутствующих проблем

При извлечении обсадных труб из земли можно столкнуться со многими неприятными сюрпризами. Будьте заранее готовы к тому, что подготовленный блок и лебедка не справятся с задачей из-за недостаточного тягового усилия. Тогда придется заказывать кран, что вызовет дополнительные проблемы: потребуется подход”, который неизбежно разрушит ландшафт.

Учтите, что труба может быть настолько “загружена” грунтом, что потребуется уменьшить коэффициент трения, просверлив отверстия вокруг оголовка и залив в них большое количество воды. Труба будет выходить из влажной земли гораздо легче. Побочным эффектом этого является то, что стенки шахты могут разрушиться.

Недостаточная жесткость вытягиваемой трубы. Если труба сделана из асбестоцемента, то выкопать ее, не повредив, невозможно.

Он просто разрушится и выйдет на поверхность в виде отдельных фрагментов, и эти фрагменты окажутся на дне ямы. Лучше не использовать такую шахту повторно’ если асбестовая труба была удалена, так как материал далеко не безопасен.

Подготовка к демонтажу вала

Зная о возможных трудностях, важно тщательно подготовиться к этому процессу.

Первым шагом является определение веса продукта, для которого:

измерьте глубину отверстия, диаметр трубы, толщину стенки;
Откройте справочник и, исходя из диаметра и толщины стенки, найдите вес 1 шт;
Умножьте это значение на глубину скважины и получите вес трубы.

Это значение будет основой для выбора лебедки по тяговому усилию. Если это большое количество, а лебедка с таким тяговым усилием недоступна, единственным вариантом является заказ крана. Если отклонение от расчетного значения незначительно, достаточно обычной лебедки.

Методы извлечения трубы из скважины

У профессионалов есть свои методы извлечения обсадной трубы: извлечение с последующим разрушением, промывка с ослаблением, откручивание.

Метод натяжения для извлечения обсадной трубы

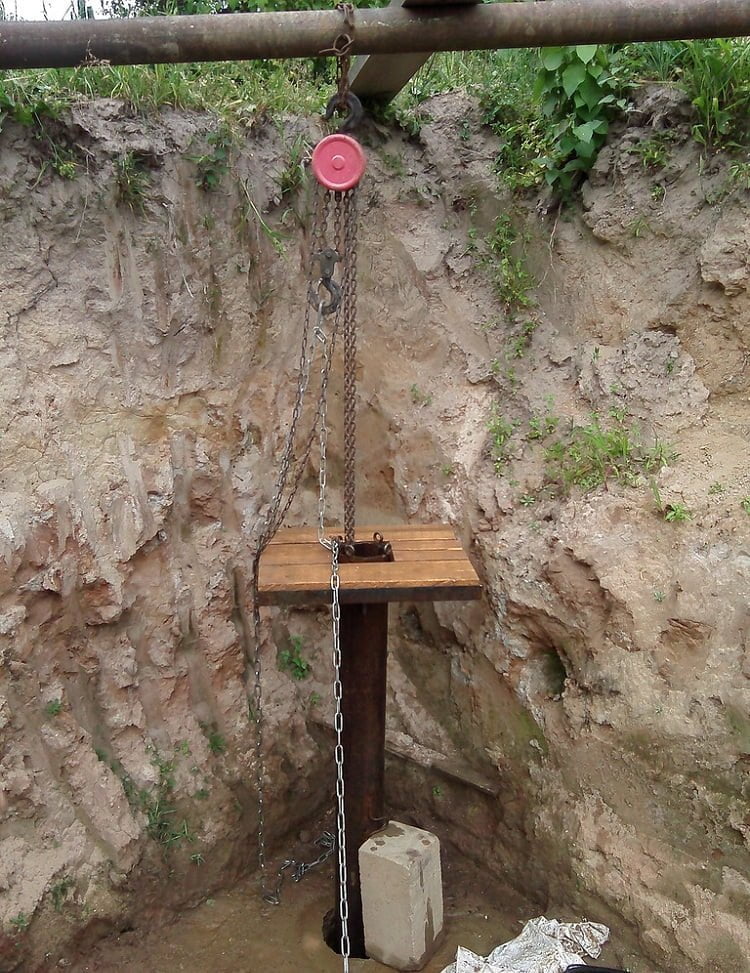

Для использования этого метода необходим домкрат или подъемник. Усилие, возникающее при натяжении, выше критического предела текучести материала обсадной трубы. Поэтому конструкция может быть повреждена и разорвана.

Процедура выполняется следующим образом:

Вокруг устья трубы выкапывается траншея глубиной около 1 м.
На трубу надевается хомут, к нему крепятся тросы, после чего конструкция слегка растягивается.
Зажим, к которому прикреплена проволока, перемещается ниже и повторяются те же действия. Это обеспечивает плавное вытягивание.
Верхний край корпуса тянут до тех пор, пока он не сломается. Фрагмент удаляется с вала, а оставшаяся часть захватывается специальным захватным устройством, и процесс продолжается, либо корпус собирается после замены поврежденной части вала.

Этот вариант подходит для удаления труб с большим диаметром и толстыми стенками.

В случае вертикального отклонения оси скважины этот метод извлечения не может быть использован. Для такой сложной работы лучше нанять буровую бригаду.

Лебедка, используемая для подъема, должна обладать высокой грузоподъемностью. Лучшим вариантом является использование домкратов. Важно знать, что дальнейшее использование извлеченной трубы не предполагается.

Промывочная вытяжка

В случае, если обсадная труба не выходит из земли из-за забивания песком, используется относительно простой метод извлечения обсадной трубы – промывка и извлечение. Для этого требуется насос со специальным промывочным устройством. Подключите напорную сторону насоса к верхней части трубы.

Давление должно быть минимальным, но достаточным для циркуляции воды. После того как песок вытечет, колонну промывают’ и повышают давление. Корпус трубы ослабляется путем вращения с помощью ротора и расшатывания. Это делается параллельно с промывкой. Это уменьшает коэффициент трения и позволяет струне легче выходить из отверстия.

В идеале диаметр трубы позволяет не только закрепить насос в верхней части, но и опустить его к основанию скважины. Обратный поток воды начинается, как только край промывочного шланга окажется на 300 см ниже провала рукава осадительного корпуса. Этот процесс продолжается до тех пор, пока песчаный засор возле трубы не будет полностью удален.

Иногда, после поднятия трубы на высоту 10 м, ее становится невозможно извлечь из-за сильной герметичности заглушки. В этом случае есть только один вариант: удалить отдельные элементы. Отдельное внимание следует уделить самому процессу добычи.

Сначала к обсадной трубе приваривается кусок арматуры диаметром около 18 мм. Эта деталь используется для крепления строп лебедки и начала подъема обсадного стояка.

Чтобы поднять стояк, необходимо приложить вертикальное тяговое усилие. Для этого в самой высокой точке вытягиваемой трубы устанавливается блок, на который набрасывается трос. Когда барабан лебедки вращается, крутящий момент преобразуется в тяговое усилие.

Легкая труба может быть вытянута с помощью рычага. Его конец помещается под приваренную арматуру, и усилие постепенно используется для извлечения стояка из земли.

Метод отвинчивания

Этот метод используется для ослабления компонентов обсадной трубы и извлечения их из скважины.

Для использования этого метода необходим запас инструментов:

ловец бит;
ротор;
перфоратор;
торпеды с комутацией.

В вал вставляется специальная рыболовная коронка с левой резьбой и стальная бурильная труба. С помощью ротора поверните трубу против часовой стрелки.

Примерно через 20 оборотов обсадная труба ослабляется путем увеличения нагрузки до максимальной. Если вытаскиваемая труба не имеет трещин, ослабление и раскручивание повторяется. Это должно привести к неполному ослаблению соединений.

Если резьбу не удается ослабить даже после нескольких циклов, используется специальный инструмент, вращение которого вызывает вибрацию труб из-за трения и передачи крутящего момента на демонтируемый стояк.

Результат: после вращения инструмента в течение 1 часа соединение ослаблено. Следующий шаг – взяться за верхний край стояка и открутить его часть. Для вытягивания отвинченной части трубы наружу прикладывается тянущее усилие. Повторяйте этот процесс, пока вся колонна не будет разобрана и все ее части не окажутся сверху.

Когда все усилия оказываются безуспешными, применяется радикальный метод – нарушение целостности конструкции с помощью фигурных торпед. Они взрываются на определенной глубине и создают круговые надрезы в теле труб. Остается отрезать отдельные компоненты с помощью перфоратора или другого режущего инструмента.

Все это могут сделать специализированные организации. Их стоимость немалая, поэтому сельские домовладельцы ищут другие способы самостоятельно устранить засор в трубах.

Заводское и самодельное оборудование

Для извлечения обсадных труб из глубокой скважины специалисты используют заводское оборудование.

Он характеризуется номинальными параметрами, такими как: давление в МПа, тяговое и вытягивающее усилие в тоннах силы, максимальный крутящий момент в кН/м, максимальное зажимное или вытягивающее усилие в тоннах силы, угол поворота зажимов, вес в кг, размеры в мм и диапазон диаметров вытягиваемых труб.

Штоки цилиндров с гидравлическим возвратом соединены кронштейнами, оснащенными траверсой, на которую опирается верхняя плита. На этой плите находится специальный подвижный захват для зажима опорной колонны. Как неподвижный, так и подвижный захват представляют собой 3 клиновых кулачка с внутренним пазом, расположенных в обойме.

Гидравлические цилиндры подключены к насосной станции. В экстренных случаях, когда не хватает силы для вытаскивания трубы, используется устройство для освобождения клинового зажима. Натяжение может быть недостаточным, если в силу непредвиденных обстоятельств возникают дополнительные силы трения между оболочкой трубы и стенками отверстия.

Оборудование помещается на стойку корпуса и зажимается скользящим зажимом, затем поднимается. Подъемная сила равна ходу поршня. Следующий шаг – закрепить трубу стационарным зажимом и вернуть верхнюю пластину в исходное положение. Труба вытягивается путем повторения этих действий. Во время извлечения стояк поддерживается краном.

Эта машина используется для извлечения из земли обсадных труб, верхняя часть которых не очень видна, так как машина имеет низкую рукоятку. Еще одним преимуществом машины является ее способность поднимать стальные трубы самых разных размеров.

Для демонтажа труб малого диаметра на площадке заказчика соответствующее оборудование также может быть изготовлено собственными силами. Вам понадобятся 2 канала стойки, барабан для веревки, подшипник с диаметром 40 мм внутри, веревка и ручка.

Сделайте две опоры высотой примерно 1 м и шириной 0,6 м. В наклонном положении они имеют Т-образную форму. Прикрепите подшипник к верхней части стоек и пропустите через него ось. Барабан и рукоятка крепятся к оси.

Веревка устанавливается вокруг трубы, и барабан начинает вращаться. Труба постепенно выходит из земли. Если снимаемое изделие пластмассовое, используется специальный зажим.

По мере удаления трубы кабель опускается. Если конструкция имеет значительную длину, то для удержания столба при перемещении кабеля в новое положение используется специальное устройство – клин.

Выводы и полезное видео на эту тему

Видео №1. Автор этого видео снял процесс снятия корпуса:

Видео №2. Инструменты и оборудование для извлечения обсадной трубы:

В зависимости от имеющихся средств и оборудования, для извлечения трубы может быть использован любой метод. Важно быть осторожным и не пренебрегать техникой безопасности. После всех расчетов вы можете решить, что лучше пробурить новую скважину.

Если вы успешно извлекли обсадную трубу из скважины, расскажите нам, как вы ее извлекли. Поделитесь информацией, которую посетители могут использовать в аналогичных ситуациях. Пожалуйста, не стесняйтесь комментировать, задавать вопросы, оставлять сообщения с собственным мнением о предлагаемых нами материалах и фотографиях на эту тему.

Как извлечь трубу из скважины и как лучше снять трубную муфту: основной обзор

Бурение водяной скважины – работа сама по себе довольно сложная и трудоемкая. Но еще больше проблем ожидает землевладельцев, если потребуется демонтировать установку. Самый сложный из возникающих в связи с этим вопросов: как вытащить трубу из скважины?

Как эта проблема решается на практике?

Водяной колодец похож на обычный колодец с небольшим диаметром, но его глубина во много раз больше. Чтобы водяной колодец функционировал должным образом, его стенки должны быть защищены от движения грунта. Для этого в пробуренную скважину загоняются обсадные трубы, а внутрь вставляются сервисные трубы, чтобы вода из источника всегда была чистой.

Поэтому диаметр внутренней трубы немного уже, чем поперечное сечение обсадной трубы. Лучшим вариантом является использование двойных труб, что более экономично. Они укрепляют грунт и предотвращают контакт грунтовых вод с ключевой водой, обеспечивая ее чистоту.

Истощение источников;
Коррозия труб;
Изменения в химическом составе воды;
Возникновение обвала стенок колодца.

Мало кто знает

до какой глубины доходят трубы;
какие процессы происходят в водной среде;
насколько изношены вытяжные и обсадные трубы и как это определить.

Стальные или пластиковые трубы легко удалить, но асбестоцементная оболочка может сломаться во время работы.

Наиболее распространенные причины замены жилья:

Повреждения или коррозия;
Закупорка скважины или уменьшение просвета скважины;
Высокий уровень износа оборудования.

Какие предметы могут застрять в колодце?

Во время работ по реверсированию скважины проводятся операции по выводу компрессорных труб на поверхность. Восходящие трубы, имеющие большой диаметр, извлекаются из газоконденсатных выработок. Часто случается, что участок трубы ломается и падает на дно скважины.

При демонтаже насоса владельцу приходится вытаскивать из скважины дюймовые трубы диаметром до 1,5 метров. После того как скважина пробурена, в нее опускается насос, оснащенный обратным клапаном. Зимой вода в шланге замерзает, а летом невозможно поднять весь груз, так как он очень тяжелый и громоздкий.

В скважинах обсадные трубы извлекаются из скважины с помощью специальных инструментов.

Как поднять перевернутую трубу в скважину

Что делать, если труба из ПВХ, ПЭ или ППП упала в колодец? Для таких аварийных работ используется специальное оборудование в виде рыболовных инструментов. Он может быть двух типов:

Погружные колокольчики, способные снаружи захватить падающий предмет;
Резьбовые трубки, способные обеспечить хороший захват за счет резьбы.

Прежде чем использовать такой инструмент, важно тщательно проанализировать ситуацию и выбрать наиболее эффективный метод.

Заводское и бытовое оборудование

Рассматривая вопрос, как извлечь пластиковую трубу из скважины, необходимо учитывать ее технические характеристики, вес, глубину залегания и время работы. Для этого вам понадобится либо заводское, либо самодельное оборудование. В качестве заводского изготовления можно рассмотреть варианты, позволяющие легко извлечь трубу из недр земли.

Эти устройства выбираются в соответствии со следующими параметрами

Давление, оказываемое на извлекаемую структуру;
извлекаемые силы крутящего момента в прямом и обратном направлениях;
максимальное усилие зажима;
его размеры и вес;
диапазон ширин извлекаемых структур.

Зачастую использование такого дорогостоящего оборудования в домашних условиях невозможно. В таких случаях приходится использовать подручные механизмы и смекалку.

Это широко используется:

сварочные аппараты или резьбовые зажимы;
домкраты;
толстые металлические листы.

При наличии некоторой смекалки и физических усилий разобрать колодец довольно легко.

Зачем демонтировать?

Метод вытягивания трубы с помощью специального анкера

Наиболее распространенными причинами для проведения реконструкции скважин и демонтажа обсадных труб являются

Снижение эффективности гидротехнического сооружения;
ухудшение качества воды или даже потеря питьевой ценности;
выход из строя насосного оборудования и других агрегатов;
закупорка скважин.

Удаление корпуса не всегда является единственным решением. Если труба повреждена, в нее можно вставить рабочее изделие меньшего диаметра. Это изолирует поврежденный участок, и конструкция может продолжать эксплуатироваться.

Если стенки скважины не повреждены и вам нужно только прочистить трубы, то нет необходимости снимать обсадную трубу. В некоторых случаях удаление корпуса вообще нецелесообразно. Гораздо проще построить новый колодец.

Что такое обсадная труба

Водяной колодец похож на обычный колодец. Он отличается небольшим диаметром и большой глубиной, которая может достигать нескольких десятков метров. Обсадная труба – это цилиндрическая конструкция, которая вставляется в пробуренную скважину. Она служит для защиты стенок скважины от возможного обвала грунта. Внутри него размещается сервисная труба для поддержания свежести и чистоты воды.

Корпус может быть металлическим, пластиковым и асбестоцементным, в зависимости от используемого материала. Выбор конкретного типа изделия зависит от глубины скважины, свойств грунта (например, почвы) и других факторов. Обсадная колонна должна обладать хорошей устойчивостью к давлению грунта, долговечностью и соответствовать гигиеническим стандартам, если колонна используется для установки в источнике питьевой воды. Подробное описание типов:

Стальной корпус. Самый прочный, самый долговечный, но и самый дорогой. Может выполнять свою функцию даже при сильном давлении со стороны земли. Он плохо сопротивляется негативному воздействию коррозии. Вода, добываемая из скважины, со временем может приобрести ржавый привкус. Это приведет к дополнительным расходам на установку фильтров. В зависимости от метода производства она бывает бесшовной или сварной бесшовной. Первый вариант характеризуется отличной прочностью и высокой ценой. Второй продукт немного дешевле, но менее долговечен. В некоторых случаях стальные обсадные трубы изготавливаются с защитным покрытием или из улучшенных материалов, чтобы они были защищены от ржавчины. Существует три основных типа: оцинкованные, из нержавеющей стали и эмалированные.
Асбестоцементная обсадная труба. Она более хрупкая по сравнению со стальной трубой, но она высококачественная и относительно недорогая. Эксперты не рекомендуют использовать его для питья, поскольку он может выделять в воду вредные загрязняющие вещества, такие как канцерогены. Современная промышленность предлагает выбор типов, изготовленных из модифицированного материала. Рекомендуется изучить санитарный сертификат асбестоцементной обсадной трубы, чтобы убедиться, что она подходит для бурения водяных скважин.
Пластиковая обсадная труба. Относительно новый продукт, который прочнее асбестоцемента и дешевле своего стального аналога. Отличается малым весом. В последние годы изделия из пластиковых корпусов стали очень популярны. Они изготавливаются из таких полимеров, как полиэтилен, полипропилен и поливинилхлорид. Пластиковые изделия отличаются экологичностью, устойчивостью к коррозии, низкой ценой, простотой монтажа, герметичностью и долговечностью (срок службы до 50 лет). Однако пластиковые изделия имеют низкую устойчивость к механическим воздействиям и ограниченную глубину использования – не более 50-60 метров.

Порядок действий при извлечении трубы

Вокруг устья скважины следует выкопать траншею глубиной 1 м. Затем траншею следует заполнить водой.

Если вы решили самостоятельно извлечь обсадную колонну из скважины, необходимо выполнить следующую последовательность действий:

Прежде всего, оцените вес колонны. Для этого необходимо измерить глубину гидротехнического сооружения, определить диаметр элементов обсадной колонны и толщину их стенок. Затем, зная материал трубы, диаметр трубы и толщину стенки, по справочнику можно найти вес одного метра трубы. Умножьте это значение на длину трубы (глубину установки). Таким образом, вы узнаете вес всего корпуса. Это значение следует использовать для выбора тягового усилия подъемного элемента (крана или лебедки). Если этот показатель не превышает нескольких тонн, для демонтажа достаточно обычной лебедки. Для демонтажа тяжелой конструкции потребуется кран.
Теперь можно приступать к земляным работам. Вокруг устья скважины следует выкопать траншею глубиной 1 метр. Затем траншею следует заполнить водой. По мере впитывания будет добавляться больше воды. Продолжайте, пока вода не перестанет впитываться. Эта процедура уменьшит коэффициент трения обсадной трубы о грунт. Для ускорения процесса водонасыщения и предотвращения обрушения породы после добычи, в головной части трубы устанавливается генератор вибрации. Вибрация ослабит струну и облегчит ее удаление, поскольку она отходит от породы и не дает ей обрушиться в отверстие.

Гидравлический механизм с захватом для извлечения обсадной трубы

Совет: вместо генератора вибрации можно использовать простой электродвигатель с грузом, прикрепленным к шкиву.

Теперь трубы можно удалить. Для этого к корпусу демонтируемого компонента привариваются стальные стержни толщиной 1,5-2 см. Трос лебедки зацепляется за стержень. Чтобы поднять элемент, веревку перекидывают через блок, расположенный на вершине вертикальной конструкции. Затем активируется лебедка, и колонна поднимается с гидравлической конструкции. Вместо лебедки и рамы с блоком можно использовать кран.

Легкая, узкая струна может быть извлечена из отверстия с помощью обычного домкрата. Для этого один конец домкрата следует поместить под стержень, установленный на отверстии. В этом случае стержень будет служить дополнительным предохранительным устройством. Это предотвращает растрескивание корпуса при слишком высокой нагрузке.

Совет: Стержень можно просто прикрепить к резьбовому соединению вместо того, чтобы приваривать его к корпусу трубы.

Возможные проблемы

Подъемник для извлечения металлических гильз

Если вы решили самостоятельно извлечь обсадную трубу из скважины, будьте готовы к следующим проблемам, которые могут возникнуть во время этой операции:

Трубу невозможно поднять с земли из-за недостаточного тягового усилия. Поэтому для такой работы рекомендуется подготовить мощное оборудование. Лебедки и блоки не сильно помогут вам, возможно, вы не сможете пробраться с помощью домкрата, вам понадобится кран. Вот почему вам нужно позволить технике войти.
Из-за высокого коэффициента трения наружной поверхности труб о землю во время раскопок может потребоваться увлажнение грунта. Это делается путем бурения отверстий в земле вокруг скважины и закачивания в них воды. Это значительно облегчит извлечение трубы. Однако здесь есть и другие проблемы: пропитанный водой грунт может обрушиться в шахту после извлечения трубы. В этом случае единственным решением является бурение новой скважины.
Из-за недостаточной кольцевой жесткости трубы могут возникнуть проблемы с извлечением. Например, удаление асбестоцементных труб практически невозможно. Его нельзя извлечь, так как он просто сломается, и обломки упадут на дно шахты.

При извлечении гильзы необходимо учитывать как минимум три момента

Вес самого изделия;
Коэффициент трения изделия о землю;
Предел прочности восстанавливаемого стояка.

Процесс извлечения трубы

Система промывки скважин.

Хорошего результата можно добиться, устранив трудности, возникающие во время операции. При неблагоприятных условиях может произойти гидроразрыв пласта или прекратиться циркуляция воды в скважине. Оценив сложность работы, следует принять меры, выбрав один из следующих методов:

промывка и отслоение стояка;
натяжение и разрушение конструкции;
демонтаж системы.

Метод натяжения предполагает использование подъемной системы. Верхний край трубы поднимают до тех пор, пока он не сломается. Полученный кусок извлекается из отверстия, затем края куска захватываются захватным инструментом, и колонна снова ломается.

Недостатками этого метода являются:

большие размеры трубы;
значительная глубина, на которую закапывается труба;
Расположение бурового отверстия под определенным углом.

Необходимо следить за тем, чтобы не повредить хрупкие материалы, чтобы стояк не застрял в отверстии. Хороший результат достигается при использовании гидравлического домкрата.

Подготовьте инструменты для всего объема работ:

вилка;
система промывки;
насос;
ротор.

После промывки системы труба может быть удалена из колодца на садовом участке. Заранее подготовьте насос с промывочным устройством. Скважина подключена к напорной системе насоса, принадлежащего промывочной установке. Циркуляция воды определяется минимальным давлением. Для того чтобы полностью вытащить трубу из скважины, после установления циркуляции необходимо увеличить объем воды с помощью насоса. Если диаметр трубы большой, содержимое колонны промывается промывочными средствами.

После полного удаления песчаной пробки колонна натягивается, чередуясь с вращением трубы. Использование ротора позволяет поднять колонну на высоту 10 м, но процесс растяжения трубы останавливается полным уплотнением пробки. В результате вся колонна извлекается из скважины по частям.

Как извлечь трубу из скважины?

Если принято решение об удалении трубы, можно использовать один из нескольких возможных методов.

Вызовите профессиональных бурильщиков. Они используют специальное оборудование (трубоуловители, гильзы, краны и т.д.), что экономит владельцу много хлопот и денег.
Закрепите конец трубы, напр. петлей или зажимом, закрепите его на коротком плече большого рычага и постепенно вытягивайте трубу.

Совет: Для работы длинного плеча рычага может потребоваться вес нескольких человек и время. Известны случаи, когда бригада тянула трубу, сидя на корточках на длинном плече рычага в течение получаса.

Вместо рычага можно использовать подходящий домкрат, например, от КАМАЗа или железнодорожный домкрат.

В качестве альтернативы для извлечения трубы из скважины можно использовать большой железнодорожный домкрат.

Такое самодельное устройство

Другой способ вытащить трубу – сделать специальное приспособление.

Вам понадобится U-образный швеллер 10, который используется для изготовления двух стоек в форме перевернутой буквы “Т”. Высота конструкции должна составлять один метр, а ширина – 0,6 метра. К верхней части каждой ножки приварен подшипник с внутренним диаметром 40 мм.

Теперь вам нужно сделать ось, на которую вы будете устанавливать шатуны и барабан. Вставьте концы валов в подшипники, и все готово. Для подъема труба фиксируется стальным тросом, который наматывается на барабан. Для крепления длинных конструкций рекомендуется использовать специальный колышек, который удерживает трубу на месте во время захвата троса. Чтобы вытащить пластиковую трубу, не повредив ее, необходимо зажимное устройство.

Видео

Меры по протягиванию трубы на садовом участке

Творческий подход к обеспечению дачи чистой водой заключается в бурении скважины. Со временем возникает необходимость замены изношенных конструкций. Наиболее распространенными причинами замены оборудования являются:

коррозия трубы;
износ оборудования;
Механическая закупорка скважины.

Много сил и труда ушло на решение проблемы, как извлечь трубу из скважины.

Механизм извлечения стояка является сложным и должен был быть предусмотрен еще на этапе строительства скважины.

Первым шагом является измерение глубины, на которую труба забивается в скважину.

Условия содержания скважины не очень сложные. Обычно его очищают от образовавшихся отложений. Большинство обсадных труб подвержены коррозионному разрушению, и на их поверхности часто образуются трещины или разломы.

Состав грунта очень важен для хорошей работы труб. Изношенные стояки необходимо снять и обновить. Прежде чем приступить к работе, необходимо оценить степень повреждения, чтобы решить, как удалить трубы. Следует ли удалять их по частям или нужно удалить весь стояк.

Всегда ли нужно извлекать обсадную трубу из старой скважины?

Извлечение узкой обсадной трубы из старой глубокой скважины требует больших усилий и опыта. Принимая решение о восстановлении трубы, промывке или бурении новой скважины, учитывайте следующее

Срок полезного использования скважины;
строительный материал;
степень загрязнения;
причины для удаления;
имеющиеся рыболовные снасти;
глубина, на которую погружается оборудование.

Подъем трубы из скважины – это трудоемкий и дорогостоящий процесс, который не всегда оправдан

В некоторых случаях теоретически можно решить, как поднять трубу из скважины, но практически это не всегда возможно. Например, когда тяжелое, изношенное оборудование находится на значительной глубине – когда происходит заметное изменение вертикальности скважины. При неправильной оценке объема работ могут сломаться лебедки или оборудование может быть потеряно на большой глубине. Специалист в этой области всегда оценит степень риска, чтобы решить, стоит ли вообще этим заниматься.

Иногда проблема решается другим способом – проще вставить изделие меньшего диаметра в широкую магистральную трубу. Внешний стояк в этом случае будет действовать как обсадная труба, а обрушившееся основание обеспечит дополнительный барьер между землей и трубопроводом.

Даже если вы собираетесь провести ревизию колодца своими руками, всегда рекомендуется воспользоваться советом специалиста, чтобы оценить объем работ и связанные с ними риски. Снос старого строения не всегда необходим, особенно если очевидно, что при демонтаже оно развалится на куски. Часто затраты не оправдываются, и проще построить новую скважину.

Откручивание конструкции для извлечения ее из скважины

Нетрудно вытащить трубу из скважины с определенной глубины с помощью изменения крутящего момента и увеличения натяжения. Инструмент для ловли рыбы подготовлен к работе не хуже:

ротор;
кумулятивные торпеды;
перфоратор;
режущий инструмент.

В скважину погружается специальный инструмент со стальной трубой с левой резьбой. Вращающаяся часть двигателя вращает стальную трубу против часовой стрелки. После 20 оборотов колонку отламывают, отсоединяя ловчую трубку.

Иногда вращение и ослабление колонны просто чередуются. Кроме того, постарайтесь слегка ослабить соединения. Важно не допускать максимального крутящего момента из-за повреждения резьбовых соединений.

Даже самая тугая резьба может быть выкручена с помощью специального инструмента. Он передает крутящий момент на демонтируемую трубу. Инструмент вращается более 1 часа, вызывая вибрации в трубах, которые ослабляют резьбовые соединения.

Следующий шаг – взяться за верхний край стояка и открутить его.

Эксплуатация скважины требует проведения ряда профилактических мероприятий для обеспечения ее стабильной работы и предотвращения износа оборудования и повреждения скважины.

Количество блоков: 16 | Общее количество символов: 21016
Количество использованных доноров: 6
Информация для каждого донора:

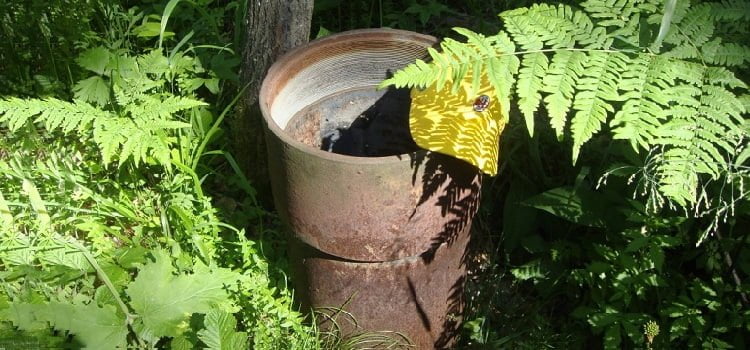

Как извлечь обсадную трубу из скважины своими руками

Бурение скважины

Самостоятельное бурение скважины для добычи воды и ее обустройство – довольно трудоемкий процесс. Но разборка – еще более хлопотное дело. Давайте рассмотрим, как вытащить полиэтиленовую водопроводную трубу из колодца своими руками, что для этого понадобится и вообще насколько это реально.

Способы извлечения обсадных труб из скважины

Если скважину необходимо полностью разобрать, необходимо провести соответствующие работы. Давайте разберемся, как извлечь трубу из скважины своими руками и с наименьшими затратами. Для этого необходимо тщательно изучить ситуацию, выяснить, с каким типом почвы мы имеем дело и в каком состоянии находится скважина.

Существует несколько методов извлечения обсадной трубы из земли:

путем вытягивания и извлечения всей струны;
смывая землю;
открутив всю конструкцию.

Давайте рассмотрим каждый из этих методов более подробно.

Техника для извлечения бурильной трубы

Это отличный способ извлечения обсадных труб большого диаметра. Он хорошо подходит для получения изгиба в скважине. Для этого вам необходимо

Крепко возьмитесь за верхний край трубы и постепенно потяните ее вверх;
Все работы следует выполнять медленно и аккуратно, если вы будете дергаться, это может привести к разрыву изделия;
Оторванный кусок прикрепляется заново с помощью специальной насадки, и конструкция поднимается дальше, пока не произойдет очередной разрыв.

Путем кропотливого повторения этого процесса вся структура выводится на поверхность. Работу необходимо выполнять медленно и систематически, иначе будет сложнее вытащить всю трубу из скважины. Необходимо заранее позаботиться о наличии необходимых инструментов. В случае частого растрескивания конструкцию нельзя использовать повторно.

Удаление путем промывки

Часто вокруг обсадной трубы образуются песчаные пробки, которые удерживают ее на месте и препятствуют быстрому извлечению. Как в этом случае можно вытащить обсадную трубу из отверстия? Отличным вариантом является использование воды. Для этого необходимо:

Подготовьте насос и специальное промывочное оборудование;
Подсоедините выход насоса к верхней части трубы;
Используйте насосное оборудование для подачи воды в конструкцию, постепенно увеличивая давление;
Скважину ослабляют и вращают с помощью специального оборудования;
Сила трения, удерживающая конструкцию в грунте, уменьшается за счет одновременного действия воды и вращающегося механизма.

Таким образом, извлекается обсадная труба. В идеале следует использовать два насоса: один на вершине конструкции, а другой погружен в саму шахту до ее основания. Важно помнить, что тяговое усилие должно быть точно в вертикальной плоскости. Верхняя часть конструкции должна быть прочно прикреплена к подъемному механизму. Избегайте резких движений, которые могут привести к разрушению конструкции.

Метод отвинчивания

Для этого способа снятия кожуха необходимы следующие инструменты:

корона для захвата и фиксации верхней части конструкции;
крыльчатку с помощью дрели;
торпеды.

Процедура извлечения оболочки

в шахту опускается упомянутая выше коронка и бурильная труба;
с помощью ротора труба поворачивается примерно на 2 десятых оборота;
конструкция совершает возвратно-поступательное движение, постепенно увеличивая усилие до максимального предела;
После этого труба должна разорваться; если этого не произошло, процесс повторяется;
Результатом этих действий должно быть неполное отвинчивание соединений обсадных труб.

Если положительный результат не достигнут, необходимо использовать специальные устройства для передачи крутящего момента на конструкцию вала. После того как часть конструкции откручена, к ней прикладывается вертикальное тяговое усилие, и она извлекается на поверхность. Это продолжается до тех пор, пока конструкция не будет полностью разобрана и извлечена на поверхность.

Если эти меры не помогают, то кумулятивная торпеда опускается на глубину, на которой должно произойти отделение. Взрыв разрывает конструкцию, и верхняя часть поднимается вверх под действием вертикальной силы специальных механизмов. На поверхности повреждения, вызванные взрывом, вырезаются с помощью шлифовальной машины. Этот метод считается дорогостоящим и требует специальных навыков – он не используется в частных колодцах.

Как поднять перевернутую трубу в скважину

Что делать, если труба из ПВХ, ПЭ, ППП упала в колодец? Для таких аварийных работ используется специальное оборудование в виде рыболовного инструмента. Существует два типа рыболовных снастей:

Полые колокольчики, способные внешне захватить падающий предмет;
Резьбовые трубы, которые способны осуществлять качественную фиксацию с помощью резьбы.

Заводское и бытовое оборудование

При рассмотрении вопроса о том, как извлечь пластиковую трубу из отверстия, необходимо учитывать ее технические характеристики, вес, глубину заглубления и время работы. Для этого вам понадобится либо заводское, либо домашнее оборудование. В качестве заводского изготовления можно рассмотреть варианты, позволяющие легко извлечь трубу из недр земли.
