Как индикаторной отверткой определить фазу и ноль

Существует множество вариантов этого прибора, главное – убедиться, что провода к лампе и щупам хорошо изолированы. Конечно, если вы хотите проверить провода в коробе на потолке, вам нужно будет сделать щупы нужной длины.

Как определить фазный и нулевой провод – обзор различных методов + пошаговая инструкция

При ремонте или обслуживании электропроводки часто возникает необходимость определить, какой провод подключен к нейтрали, а какой к фазе. Это требуется при установке выключателей или коммутации другого электрооборудования. Прежде чем мы расскажем вам, как определить нейтральный и фазный провод, мы обсудим некоторые связанные с этим заблуждения.

Вот некоторые распространенные заблуждения, связанные с идентификацией нейтрального и фазного провода:

• На нейтральный провод не подается напряжение. Это предположение совершенно неверно, так как он является полноценной частью электрической сети;
• короткое замыкание не произойдет, если он заземлен. Совершенно абсурдное предположение. Да, заземление имеет гораздо более низкий потенциал, чем фаза, но оно не сможет "слить" через себя все излишки. На самом деле, функциональное назначение заземления не в этом, а в устранении блуждающих токов, к которым относятся и статические токи;
• Нет необходимости знать, где находится фаза и ноль в розетке, так как это не повлияет на работу оборудования. Это утверждение не совсем верно, поскольку есть оборудование, для правильной работы которого требуется соблюдение полярности.

Примером такого оборудования является контроллер, управляющий работой газового котла. Если отображается ошибка "недостаточное напряжение", измените полярность.

Аналогичная проблема может возникнуть с генератором импульсов, а также при подключении лабораторного измерительного оборудования;

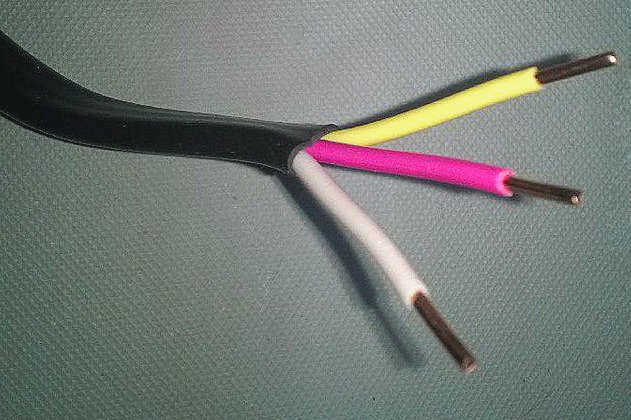

• если в кабеле три провода и один из них цветной, то это земля. Вы никогда не можете быть уверены в этом, особенно учитывая, каким беспорядочным был ГОСТ в последнее десятилетие прошлого века. Поэтому всегда лучше проверить кабель.

Цветовая кодировка

Чтобы избавить себя от необходимости искать ноль и фазу в будущем, следуйте единому стандарту, изложенному в ГОСТ Р 50462-92.

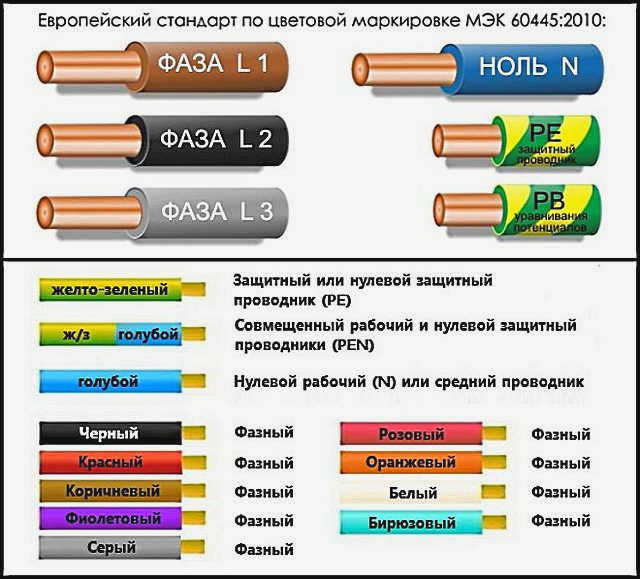

В таблице показано, какие цвета используются для каждого кабеля.

В старых домах проводка может быть одноцветной. В этом случае мы рекомендуем маркировать провода термоусадочной трубкой.

При малейших сомнениях не доверяйте цветовой маркировке. Лучше перепроверить, соответствуют ли цвета проводов их назначению.

Как определить фазный и нулевой провода с помощью отвертки

Один из способов проверить, где находятся фаза и нейтраль в розетке или силовом кабеле, – это воспользоваться отверткой. Этот инструмент выглядит как отвертка, но имеет специальный разъем со светодиодом внутри. Перед измерением отключите автоматический выключатель, подающий напряжение в помещение. Затем удалите 1,5 см изоляционного материала с концов проверяемых проводов.

Чтобы избежать короткого замыкания между проводами, при включении выключателя направьте их в разные стороны. Когда все приготовления будут сделаны, включите автоматический выключатель, чтобы подать напряжение. Чтобы понять, как найти фазный и нулевой провода, сделайте следующее:

1. Зажмите отвертку между двумя пальцами, средним и большим, избегая прикосновения к открытой части наконечника инструмента.
2. Указательным пальцем коснитесь металлического наконечника на противоположной стороне отвертки.
3. Плоским наконечником индикатора поочередно коснитесь зачищенных проводов.
4. Когда тестер коснется фазы, загорится светодиод. Второй провод будет соответствовать нулю. Если индикатор отсутствует, провод изначально будет нулевым.

Как определить фазу и ноль с помощью мультиметра

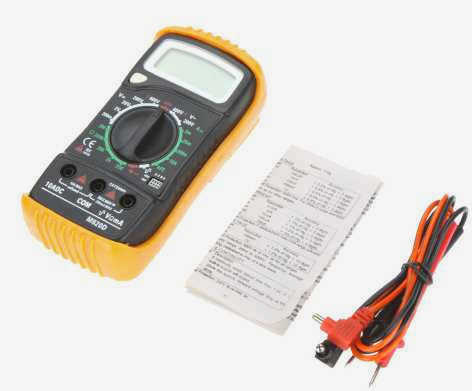

Прибор, используемый для измерения напряжения, тока и сопротивления, называется мультиметром. Чтобы определить фазу и нулевой провод с помощью мультиметра, сначала настройте прибор, выбрав нужный диапазон измерения. Для цифровых приборов установите 600, 750 или 1000 "~V" или "ACV».

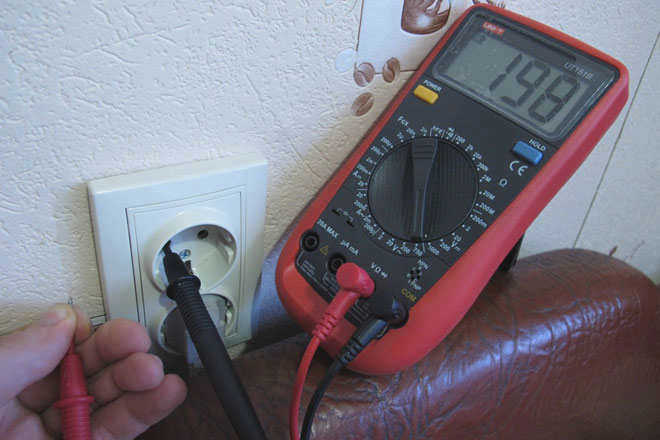

Для определения фазы один щуп подключается к розетке или контакту кабеля, а другого щупа касаются рукой. Когда на дисплее появляется значение около 200 вольт, это указывает на наличие фазы. Показания могут отличаться в зависимости от покрытия пола, обуви и т.д. Если прибор показывает нули или напряжение от 5 до 20 В, то контакт соответствует нулю.

Читайте также: Как выбрать стабилизатор напряжения для сетевого газового котла 220 В?

В принципе, существуют ли способы определения фазы и нуля без счетчиков?

Прежде всего, давайте "возьмем быка за рога" и сразу ответим на этот важный вопрос.

Существуют только единственныйИ даже если они есть, то их можно считать в какой-то степени условными. Речь идет о цветовой маркировке жил проложенных кабелей и силовых кабелей.

Существует международный стандарт IEC 60446-2004, которому должны соответствовать как производители кабелей, так и электрики, выполняющие электромонтажные работы.

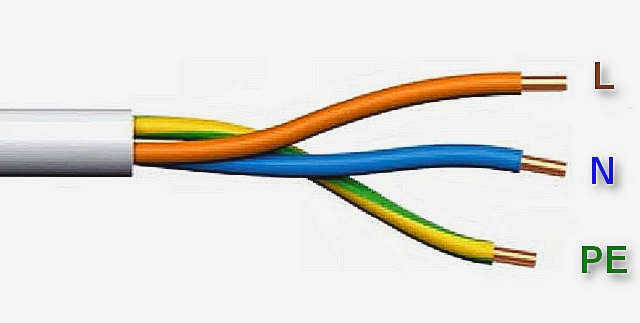

Что касается однофазных сетей, то здесь все должно быть просто. Изоляция рабочего нулевого проводника должна быть синей или голубой. Проводник защитного заземления обычно окрашивается в зелено-желтый цвет. Изоляция фазного проводника имеет другой цвет, например, коричневый, как показано на рисунке.

Следует хорошо понимать, что коричневый цвет фазы не является догмой. Очень часто встречаются и другие цвета – от белого до черного. Но в любом случае – он будет отличаться и от нулевого проводника, и от защитного заземления.

Мнение эксперта:

Главный редактор проекта Stroyday.ru. Инженер.

Казалось бы – все очень просто и незамысловато. Ошибиться невозможно. Так почему же этот единственный способ идентификации проводов без приборов до сих пор считается ненадежным?

Определение фазы и нуля разными способами

С помощью отвертки

Это, пожалуй, самый простой и доступный метод. Как уже говорилось, стоимость простого устройства очень низкая. А чтобы научиться им пользоваться, потребуется всего несколько минут.

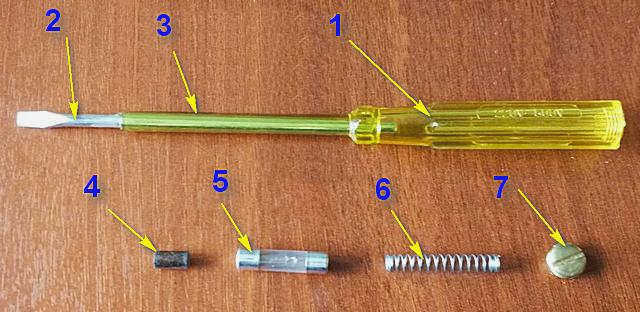

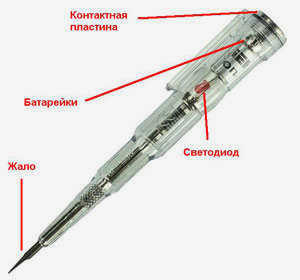

Вот как работает простая отвертка:

Все части этой отвертки собраны в полом корпусе (поз. 1) из диэлектрического материала.

Отвертка имеет металлический наконечник (поз. 2), обычно плоской формы. Чтобы уменьшить вероятность случайного контакта с другими проводящими частями вблизи тестируемого провода, оголенный конец жала обычно небольшой. Жало либо короткое само по себе, либо "покрыто" изолирующей втулкой.

Важно – во время тестирования наконечник индикаторной отвертки следует рассматривать как контактный наконечник. Да, ее можно использовать и для простых монтажных работ, например, при необходимости открутить винт, удерживающий крышку розетки или выключатель. Но использовать ее регулярно в качестве отвертки – большая ошибка. И он не прослужит долго в таком применении 0 он просто не рассчитан на большие нагрузки.

Металлический кончик щупа, входящий в корпус, становится проводником, обеспечивающим контакт с внутренней цепью индикатора. А сама схема состоит, во-первых, из мощного резистора (элемент 4) номиналом не менее 500 кОм. Его функция заключается в снижении показаний тока в замкнутой цепи до безопасного для человека значения.

Другой элемент – неоновая лампа (элемент 5), которая способна светиться при очень низких значениях тока. Электрический контакт всех элементов цепи обеспечивается пружиной сжатия (элемент 6). Она, в свою очередь, сжимается вкрученной в торцевую часть корпуса пробкой (элемент 7), которая может быть выполнена полностью из металла или с металлической "пяткой". Другими словами, эта заглушка выполняет функцию контактной площадки во время тестирования.

Как определить нулевой и фазный проводники без приборов?

Каждому проводнику, выполняющему определенную функцию, соответствует определенный цветовой код:

• Фазный провод имеет изоляцию черного, белого, коричневого (наиболее распространенный цвет) и многих их оттенков;
• нулевой провод изолируется синим и любым оттенком синего цвета
• заземление изолируется желто-зелеными полосами.

Если бы правила строго соблюдались, то не было бы проблем с определением, где фаза, где нейтральный провод и где заземление. Чтобы легче было ориентироваться в электрических схемах, многие электроприборы маркируются символами фазы, нейтрали и заземления. Все проводники маркируются в соответствии с национальными стандартами:

• L – эта латинская буква обозначает фазу;
• N – этой буквой обозначается нейтральный проводник;
• PE – это сочетание букв всегда использовалось для обозначения заземления.

Однако визуальный метод субъективен, и не всегда можно правильно определить цвет изоляции кабеля. Кроме того, не все электрики соблюдают правила при выполнении электромонтажных работ. В старых зданиях вообще не существует стандартов цветовой маркировки проводов.

Поэтому данный метод определения фазы и нуля без приборов весьма произволен и не дает 100% гарантии. Однако это единственный действенный способ, например, с помощью сырого картофеля, определить фазу и нулевой провод без приборов. Для получения надежного результата лучше использовать данные о непрерывности фазного, нулевого или заземляющего провода, проверенные отверткой или мультиметром.

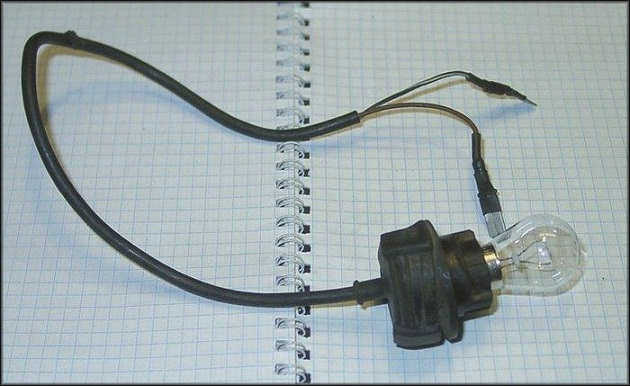

Использование самодельной "тестовой полоски".

Бывают случаи, когда необходимо срочно подключить электроприбор, а в доме нет необходимого оборудования для проверки фазного и нулевого провода. Такое часто случается в сельской местности, вдали от благ цивилизации. Однако найти лампочку, розетку и кусок электрического провода не составляет особого труда.

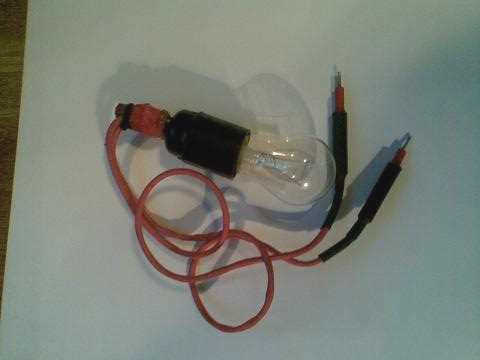

Сделать лампочку самостоятельно несложно. Все, что вам нужно сделать, это подсоединить два провода к розетке и вкрутить в нее лампочку. Для удобства использования на концы проводов следует надеть измеритель зазора (если вы сможете его найти).

Принцип определения проводов с помощью "тестера" такой же, как определение фазы и нулевого провода с помощью отвертки. Чтобы определить фазу, подключите один из контактов тестера к любому из проверяемых проводов, а другой – к земле. Если лампа загорится, вы будете знать, что она относится к фазе.

Главный недостаток использования домашнего "тестера" заключается в том, что он небезопасен. Существует реальная возможность поражения электрическим током.
