Для закладывания инструментов в стену используйте специализированное оборудование – шуруповерт или его облегченную версию: насадку-шуруповерт для электродрели. Для вырезания пазов в стене можно использовать электрофрезу без доработки. Но эффективность такой работы будет низкой, а результат пыльным и далеким от идеала.
Как сделать шуруповерт своими руками?
Во время ремонта или каких-либо строительных работ многие люди сталкиваются с необходимостью прокладки электропроводки и других коммуникаций (водопроводных, канализационных труб и т.д.). Эти линии являются неотъемлемой частью современного дома, но прокладка их снаружи может сильно испортить интерьер помещения, поэтому их обычно прячут в специальное отверстие. Покупать для этих целей заводской инструмент нецелесообразно из-за его дороговизны, поэтому многие задаются вопросом, как сделать шпоночный резец своими руками из подручных материалов. В противном случае всю работу придется выполнять с помощью молотка и зубила, что делает процесс гораздо более сложным и длительным.
Шуруповерт – это универсальный инструмент, который выполняет всю работу, используя только мускульную силу. Принцип работы основан на ручном прорезании паза заготовкой. По этой причине он является правильным выбором, когда необходимо сделать углубление в относительно мягких поверхностях и материалах. Например, такое устройство легко сделает углубление в газобетонных или кирпичных стенах, но будет совершенно неэффективным в кирпиче или шлакоблоке.
Заводские модели ручных фрез стоят относительно недорого, но при наличии ручного сварочного аппарата, шлифовальной машины с алмазным диском (пилы по металлу) и подходящего материала (трубы, арматура, листовой металл) их гораздо быстрее изготовить самостоятельно.
Для этого:
- Отрежьте кусок арматуры или трубы нужной вам длины – учитывайте длину ручки и рабочую зону или место для крепления;

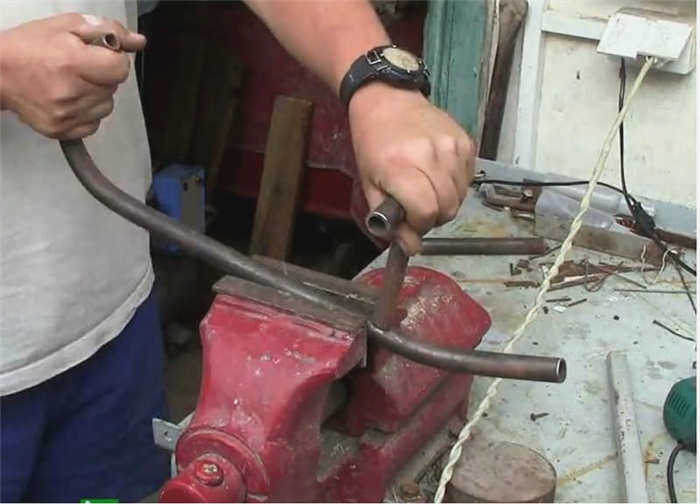

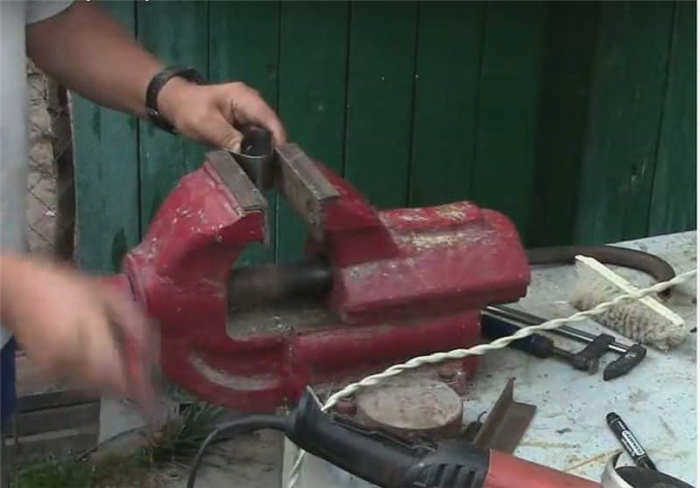

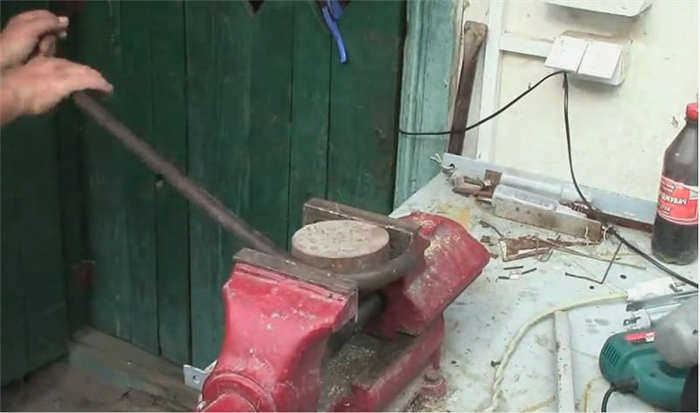

- Загните край с помощью тисков или какого-либо рычага – ручка должна быть максимально удобной, иначе рука будет соскальзывать при нажатии на врезной резец;
- Отрежьте кусок арматуры или трубы для второй ручки;
- Приварите вторую ручку на удобном расстоянии – она должна быть ближе к заготовке, чтобы вам приходилось прилагать меньше усилий при бритье;
- Обрежьте рабочий край трубы под углом 45º или меньше, обеспечив достаточную ширину заготовки;
- Если вы хотите сделать подвижную заготовку из полосы металла, согните стальную полосу шириной 2-3 см в овальную форму
- и прикрутите или приварите ее к краю трубы или арматуры.
Способ № 2: Электрический станок для резки металла

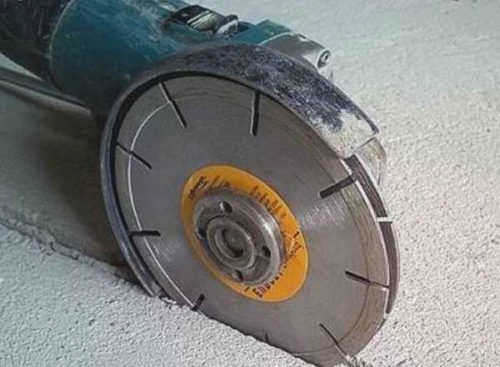

Электрический привод – это гораздо более эффективный способ сделать паз в стене. Поэтому для твердых поверхностей и больших объемов работ гораздо удобнее использовать готовый электрический фуговальный инструмент. Наиболее подходящим вариантом электрического инструмента является обычная шлифовальная машина, которая не имеет дополнительного рабочего диска, выполняющего роль швонарезчика.
На практике это можно решить довольно просто:
- Приобретите два одинаковых диска по бетону и дополнительную затяжную гайку;
- Сначала установите один диск на швонарезчик и затяните родную гайку, как это делается на обычной угловой шлифовальной машине;
- Второй диск также установите на гайку на валу;
- С помощью другой гайки прижмите второй диск к валу;
- Электрическая швонарезчица готова к работе.
Обратите внимание, что у некоторых моделей длина вала может быть очень короткой, поэтому при установке второго диска не хватит места для затягивания гайки. В таких ситуациях вместо зажимной гайки между дисками следует установить кусок трубы или шайбу, чтобы разделить диски. Это значительно уменьшит ширину соединения, но позволит зажимать оба диска одновременно. Если у вас достаточно длинный вал, вы можете использовать такие шайбы для увеличения ширины косяка, например, в случае водопроводных труб или нескольких кабелей.
Для чего используются нарезчики швов?
Нарезчик швов – это электроинструмент, который делает параллельные канавки или пазы. Они могут быть разной ширины и глубины. Зачем они нужны? Современные строительные нормы требуют, чтобы все коммуникации прокладывались в полостях стен, а не снаружи. Это касается электрических кабелей, труб отопления и водопровода. Исключение составляет наружная проводка в деревянных домах. Для этого в минеральных материалах: бетоне, штукатурке, кирпиче – прорезаются канавки. Штробление эстетично, безопасно и необходимо при ремонте и строительстве.

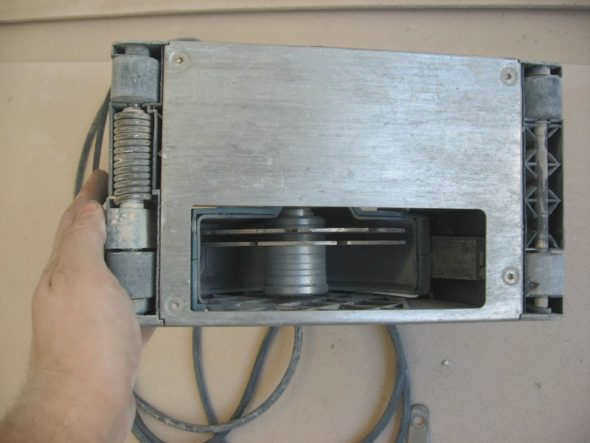

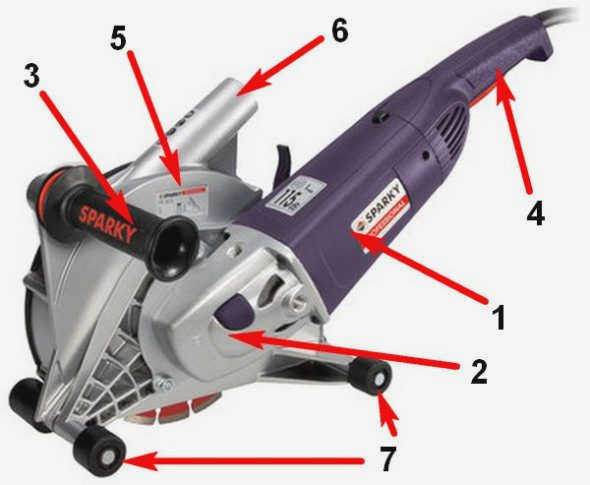

Основные компоненты инструмента:
- Двигатель заключен в прочный пластиковый корпус.
- Редуктор помещен в металлический корпус.
- Рукоятка для переноски и удержания во время работы.
- Основная рабочая рукоятка с кнопкой пуска.
- Металлический защитный кожух.
- Муфта для шланга пылесоса.
- Нескользящие ролики для легкого толкания.

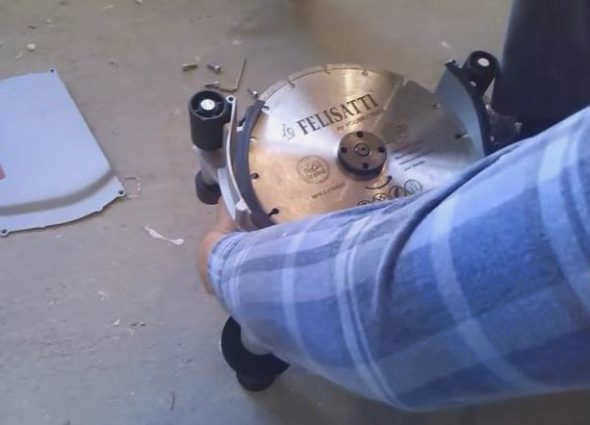

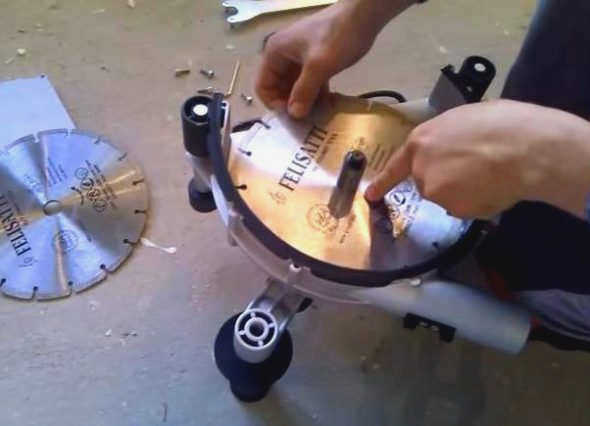

Принцип работы шуруповерта:

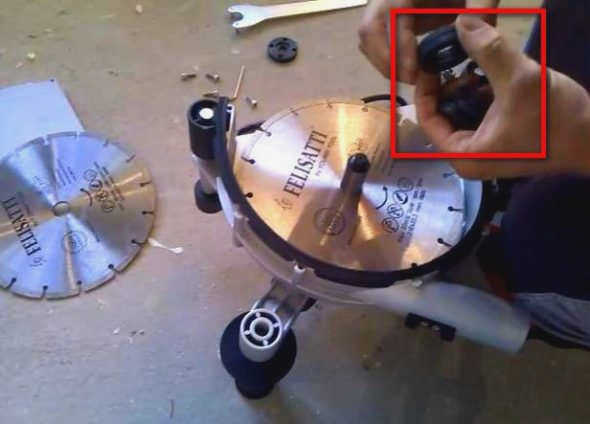

- Сначала шланг пылесоса подсоединяется к насадке.
- Алмазный диск зажимается на шпинделе.
Первый диск надвигается на шпиндель.
Несколько прокладок для регулировки ширины паза
Диски устанавливаются и закрепляются с помощью защитной шайбы.
Как сделать собственный храповой перфоратор из электрического вращателя
Два основных отличия храпового перфоратора от фрезерного станка – это более длинный шпиндель и кожух с пылесборником. Покупать готовый фрезерный станок слишком дорого. А если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Бороздодел можно сделать самому из болтореза.
Вам понадобится вторая зажимная гайка, чтобы закрепить два диска на дрели:
-

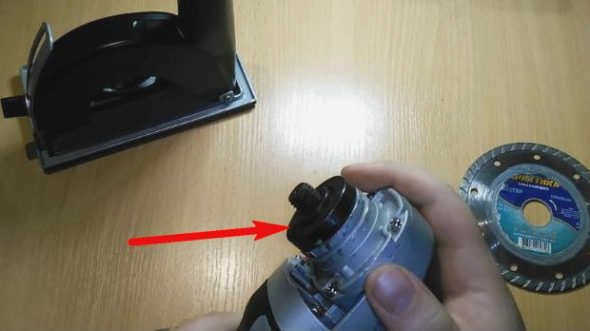

Снимите посадочную шайбу со шпинделя болтореза и отшлифуйте ее, чтобы сделать тоньше. Тогда вторая зажимная гайка будет лучше вкручиваться в шпиндель. Шлифовать ее не обязательно, можно просто купить более тонкую шайбу от другой модели токарного станка.
Шайба, которую нужно отшлифовать

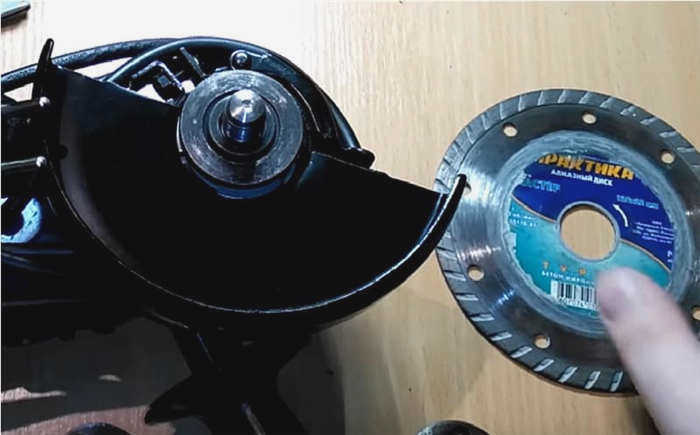

Первый диск установлен

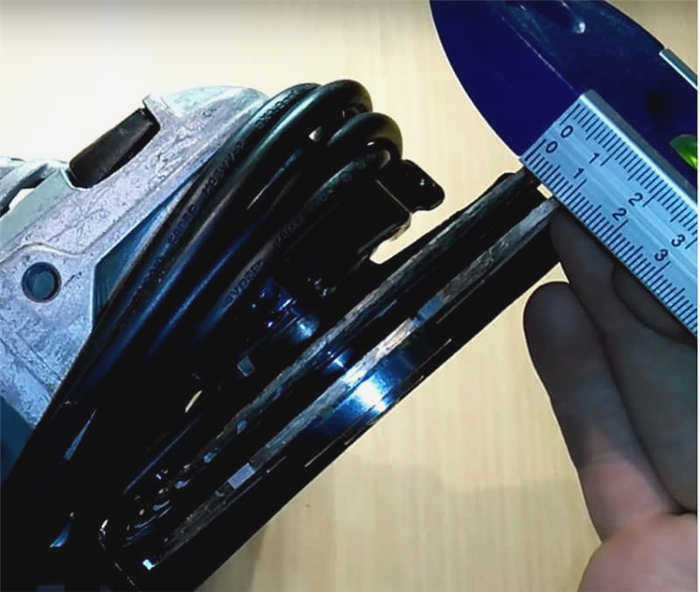

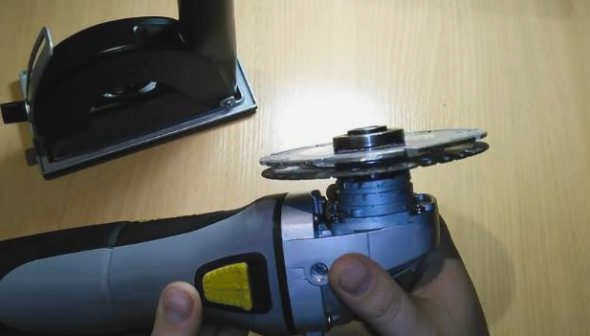

Два диска на шлифовальном станке
Такого зубила вполне достаточно для прокладки кабелей в бытовых условиях. Однако если этого недостаточно, можно увеличить ширину. Возьмите очень длинный шпиндель и установите диски, как на фрезере. Если у вас нет шпинделя, можно пойти другим путем:
-
На токарном станке сделайте удлиненную гайку с такой же внутренней резьбой, как на шпинделе шлифовальной машины, и внешней резьбой для зажимной гайки, которую тоже нужно сделать. Возьмите несколько шайб, чтобы отрегулировать ширину паза.

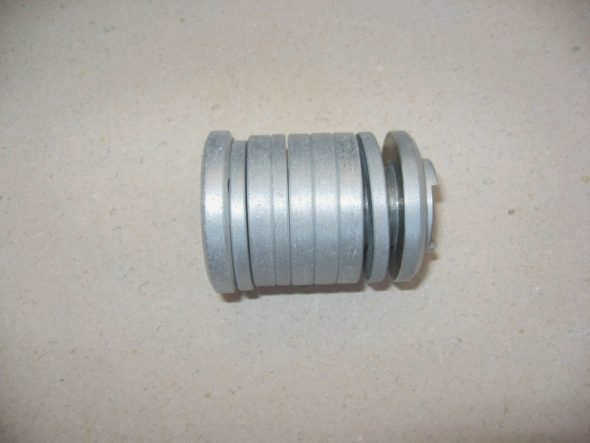

Удлиненная гайка и шайбы накручиваются на шпиндель
Как заменить столярный резец
Специализированный инструмент для вырезания пазов – вещь полезная, но в домашнем хозяйстве встречается редко. Ручное фрезерование занимает много времени и сил, в результате получаются кривые пазы разной ширины и глубины и много грязи.
Практичная альтернатива перфоратору – насадка на шуруповерт. Он сделает работу быстро и эффективно, и вам не придется вкладывать приличную сумму денег в фирменные инструменты и ждать, пока они окупятся. Есть два способа сделать отвертку из шуруповерта в домашних условиях:
- Приобрести готовую насадку для шуруповерта (она же угловая шлифовальная машина).
- Сделать его из подручных средств.
Каждый из этих вариантов дает следующие преимущества:
- Экономия денег.
- У вас есть возможность быстро вырезать отверстия, которые будут качественными: ровными, заданных размеров.
- Создание отверстий с помощью насадки не повреждает поверхность; можно прорезать даже уже уложенную штукатурку; прочность кладки не нарушается.
- Насадка для вырезания отверстий легко справляется с любыми препятствиями, которые могут стоять на пути в стене, от кривой арматуры до мелких камней.

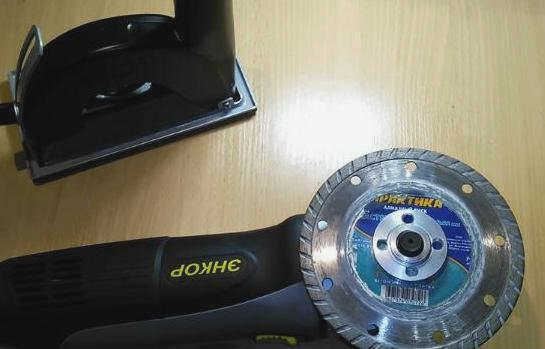

Готовое крепление
Шлифовальная машина разработана как инструмент для вспомогательных работ: резки арматуры или металлопроката, шлифовки поверхности, снятия заусенцев с кромок. Присоединение насадки увеличивает ее возможности. Строительный рынок предлагает следующие модели насадок для резки швов для пневматических шлифовальных машин:
- Защитный кожух диска; адаптирован к конкретным параметрам диска.
- Работа с одним или двумя дисками.
- Распределитель для подключения к классическому мешковому пылесосу.
- Разъем для подключения к циклону (сухой пылесос).
- Стоимость насадки довольно высока, особенно если она поставляется известным производителем.
Чтобы насадка DustBuster была функциональной, она должна обладать следующими характеристиками:
- Мощность. Маломощный двигатель шлифовальной машины (до 1 000 Вт) не рассчитан на длительную непрерывную работу. Для резки штрейкбрехеров подходит машина мощностью не менее 1 500 Вт.
- Длина вала, на котором закреплен основной пильный диск, должна позволять установку дополнительного диска (если вы хотите одновременно сформировать две стыкуемые стены).
- От диаметра пильного диска зависит размер крепления пилы для отверстий, а также глубина пропила и безопасность работы.
Как самостоятельно изготовить дисковую пилу для отверстий
Перед началом работы необходимо ответить на такие вопросы, как:
- Как защитить себя от пыли? Несмотря на кажущуюся простоту вопроса, ответ на него значительно облегчит дальнейшую работу и позволит избежать осложнений.
- Как разметить два диска на валу, предназначенном только для одного круга. Очень важно, чтобы конструкция была прочной и устойчивой. Существует ряд моментов, которые необходимо учесть. Например, диски должны быть точно параллельны друг другу, выдерживать огромные нагрузки и работать в сложных условиях. В случае шлифовальной машины, например, это означает резку железобетона – не все модели смогут справиться с этой задачей.
Учитывая все это, долговечность – это не просто слова.
Это важно! Если инструмент вращается со скоростью 3 000 оборотов в минуту и более, малейшее смещение приведет к заеданию или повреждению редуктора/мотора.

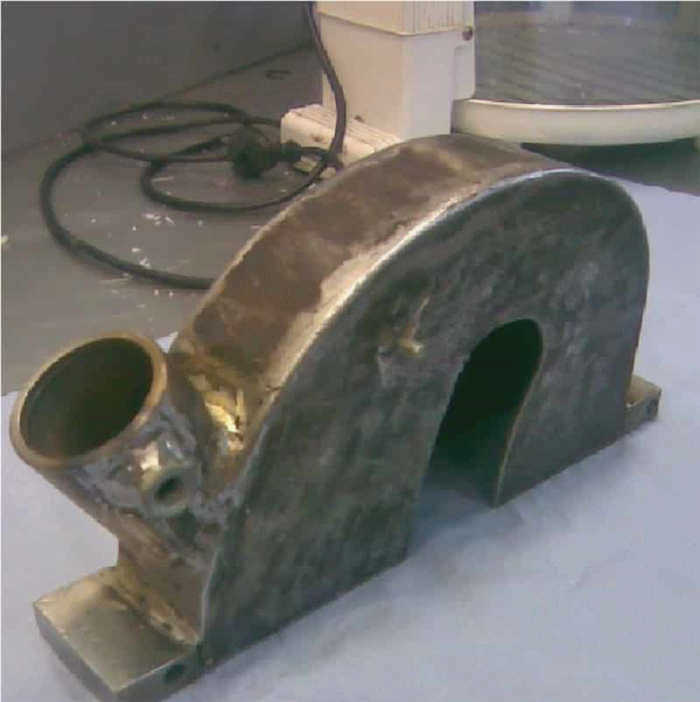

Изготовление защитного кожуха
Это сплющенный цилиндр, обрезанный сбоку. Он дополнен патрубком, предназначенным для установки шланга пылесоса. Последний может быть как от строительной машины, так и от обычного бытового пылесоса. В последнем случае необходимо убедиться, что фильтр справится с будущими нагрузками.
Цилиндр должен быть достаточно большим, чтобы вместить диски, расположенные на требуемом расстоянии.

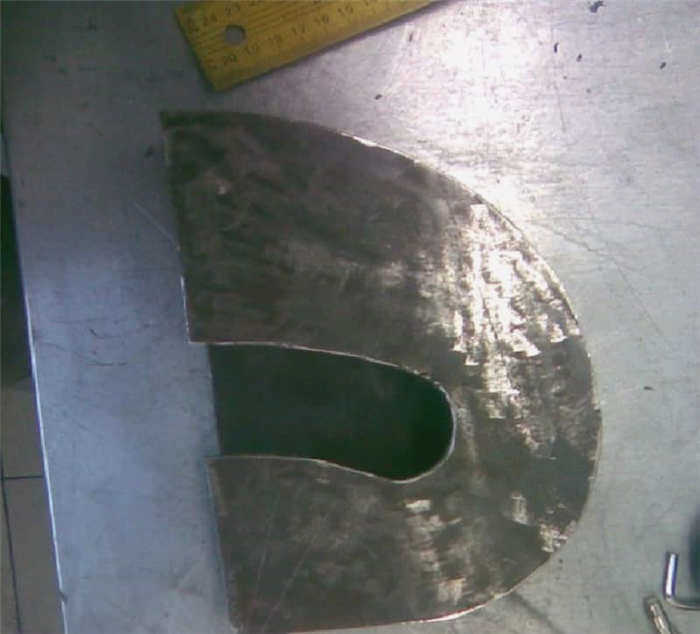

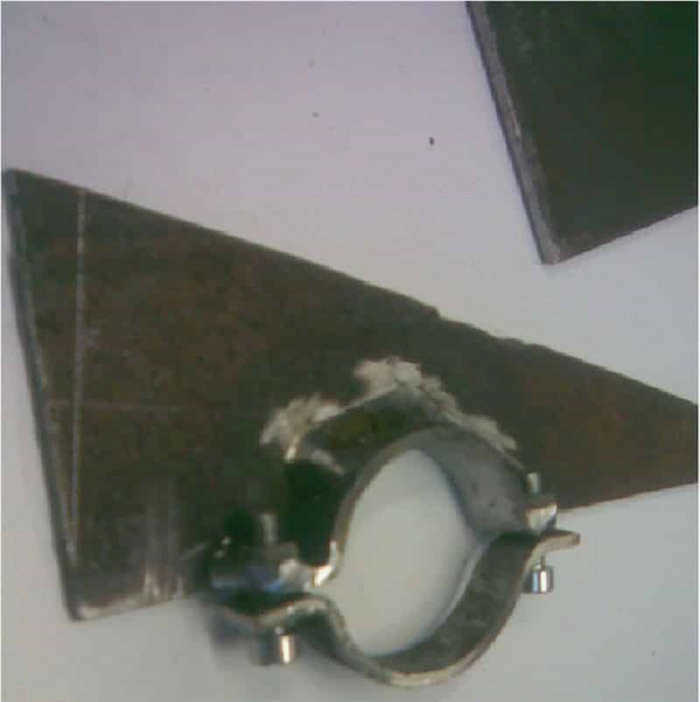

Примечание. В качестве бюджетного решения используются 2 полукруглые железные пластины. Для крепления подходит стальная лента.
Панели закрепляются для обеспечения защиты. Стальная полоса сгибается, накладывается и сваривается для получения целостной конструкции. В зависимости от принципа заводской защиты в панелях делаются отверстия для крепежных винтов. В худшем случае они могут быть заварены.
Специфика работы с ручным бормашиной
Заводские клещи имеют множество незначительных конструктивных отличий по сравнению с болторезами. Это связано с их предназначением. Ведь бороздоделы предназначены только для одной цели. Частично инструмент был упрощен, но требования к качеству компонентов остались прежними. Кроме того, расчеты нагрузки для механической шлифовальной машины основаны на несколько иных соображениях. Например, давление передается на вал шлифовальной машины с помощью угловой передачи. Грубо говоря, она предназначена для резки железа и простой очистки поверхности.
Однако, когда для нарезания канавки приходится прикладывать усилие, шестерня подвергается сильному износу. Это приводит к более быстрому выходу редуктора из строя.
Это также относится и к подшипникам. Это происходит из-за двойной нагрузки на компоненты машины. Второй диск вынужден выполнять свою роль, поскольку он не был для этого предназначен. В результате передача усилия имеет некоторое отклонение от проектных значений.
Но все же швонарезчики на порядок дороже болторезов. Как правило, дешевле купить еще одну шлифовальную машину и переделать ее, чем покупать фрезер. Чтобы самодельный болторез прослужил дольше, достаточно соблюдать несколько простых рекомендаций:
- Бережное обращение с инструментом. Необходимо следить за тем, чтобы работа выполнялась без перегрева. Для этого инструмент следует часто откладывать в сторону, чтобы он остыл. Это обеспечит более длительный срок службы инструмента.
- Оценка рабочей скорости. Подумайте, насколько быстрее выполняется общая работа с двумя дисками по сравнению с одним.
Следование написанным инструкциям должно привести к созданию хорошо сделанного фрезерного станка с возможностями не хуже, чем у заводской продукции. Однако всегда помните о рисках, как для оператора, так и для инструмента. Если вам предстоит много резать, возможно, имеет смысл купить заводское изделие, а не начинать с того, что у вас уже есть, и делать его самому.
