Согласно современным нормам, стандартное напряжение в сети составляет 220В – 230В. Этот диапазон указываю неспроста, а не конкретное, точное значение.
Как определить фазу и ноль с помощью мультиметра
Давайте продолжим изучать возможности цифрового мультиметра и то, как его можно использовать в домашних условиях. В этой статье я расскажу, Как определить фазу и ноль с помощью мультиметра.
Часто при установке электрооборудования, такого как светильники, розетки и выключатели, или при устранении неполадок с электричеством возникает необходимость выяснить, какой провод является заземлением, фазой и нейтралью. Как это можно сделать самостоятельно, без специального оборудования, я писал ЗДЕСЬ, а сейчас мы сделаем это с помощью мультиметра.
Самое главное, что вы должны знать, это то, что обычный цифровой мультиметр не имеет отдельного режима для определения фазы или нуля, вы можете проверить это только увидев значение напряжения на экране или не увидев его.
В принципе, принцип определения фазы тестером похож на обычную индикаторную отвертку, где фаза определяется по освещению встроенной лампы, которая загорается только при наличии фазы – сопротивления – лампы – емкости (человека).
Ток от фазы, протекая через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в нем, а затем попадает в емкость – которой является человек (для этого при определении касаемся обратной стороны индикаторной отвертки) и только при наличии всех участников такой цепи загорается лампа.
Как найти фазу с помощью мультиметра
Чтобы определить фазу с помощью мультиметра, переведите тестер в режим определения напряжения переменного тока, который обычно обозначается на корпусе тестера как V~. Всегда выбирайте предел измерения, заданную точку, выше ожидаемого напряжения сети, обычно между 500 и 800 В. Щупы подключаются стандартно: черный к разъему " COM ", красный к " V Ω mA ».
Прежде всего, перед тем как искать фазу с помощью мультиметра, важно проверить его функциональность, а именно работу режима вольтметра – определение переменного напряжения. Проще всего это сделать, попытавшись определить напряжение в стандартной бытовой розетке 220 В.
Как проверить электрическую розетку с помощью мультиметра?

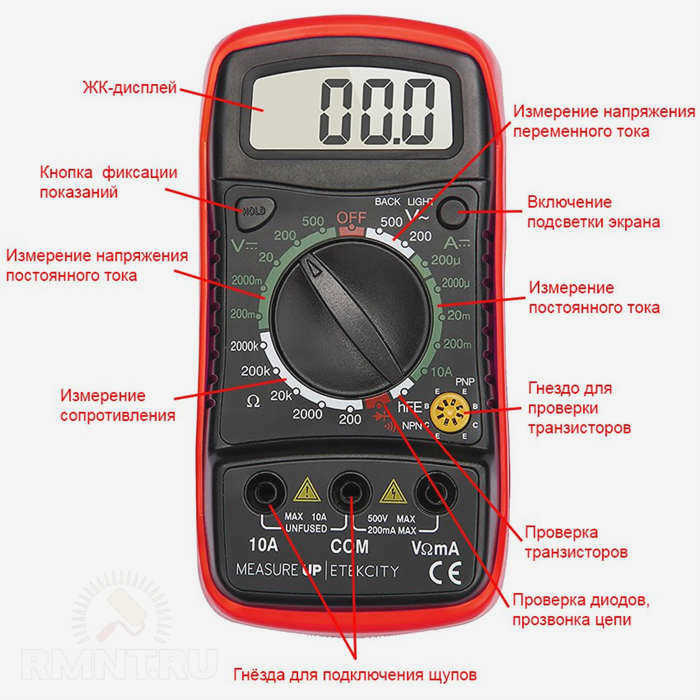

Для начала важно разобраться в устройстве самого прибора:

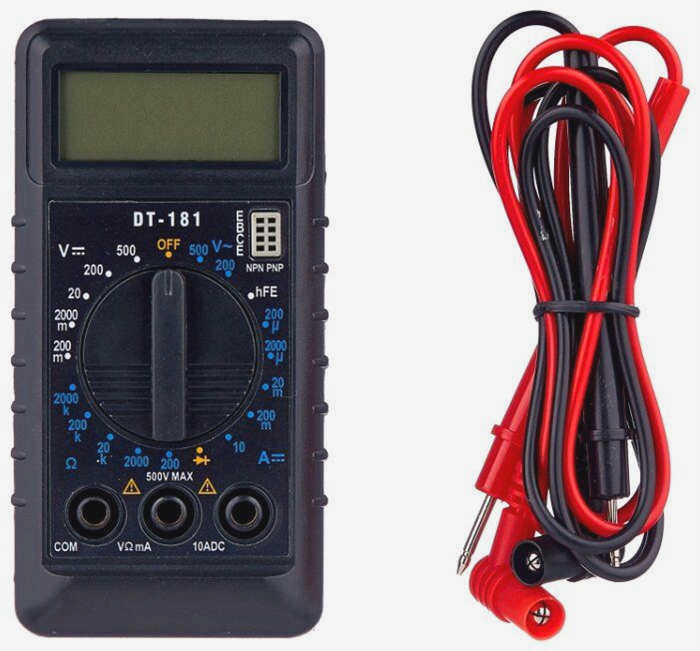

- В его корпусе есть три гнезда, в которые вы вставляете щупы, прикрепленные к нему;
- Щупы имеют провода и разъемы – один из них красный, а другой черный.
Черный разъем пробника подключается к гнезду COM, а красный – к гнезду с маркировкой V (VΩmA). Третье гнездо используется для измерения характеристик большого тока. Обычно оно не используется в домашних условиях. Однако при необходимости в него вставляется красный щуп. Положение черного никогда не меняется.

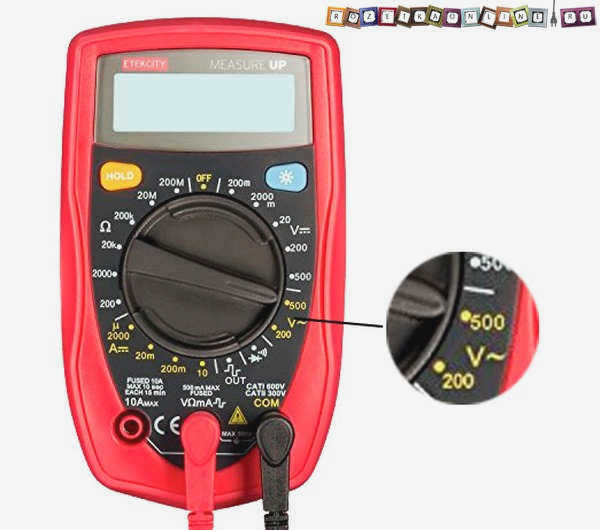

После этого переключатель режимов необходимо установить в нужное положение. Обозначения режимов для измерения постоянного напряжения (DCV) или переменного напряжения (ACV) напечатаны на корпусе. Хотя они могут отличаться:
- для постоянного тока – просто буква V с двумя черточками (верхняя – сплошная, нижняя – пунктирная);
- для переменного тока – буква V с одной волнистой линией.
Если вы сомневаетесь, проверьте маркировку в техническом паспорте изделия.
Как измерить напряжение в розетке 220 В?
Обратите внимание, что важно не только выбрать правильный режим измерения, но и правильно установить верхний предел.
В случае переменного тока прибор позволяет установить 2 предела измерения:
Определить правильный несложно – он должен быть выше, чем номинальное напряжение сети.
В случае бытовой электросети это 220-230 В. Установка переключателя на 200 В может оказаться фатальной для устройства – оно будет разрушено. Поэтому верхний предел должен быть установлен на максимум, допустимый тестером. Такой же режим выбирается для сети 380В. Предел 200 В используется для сети ниже 200 В.
Чтобы проверить напряжение в розетке с помощью мультиметра, выполните следующие действия:

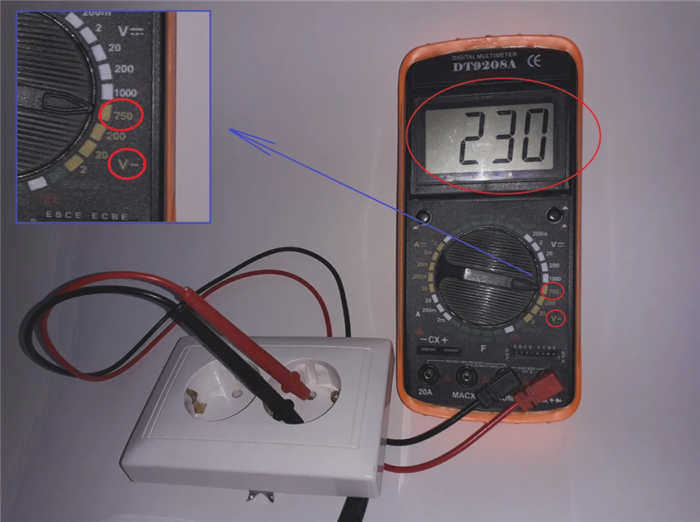

- Подключите щуп к прибору и установите правильный диапазон измерения. В данном случае он составляет 750 В.
- Само измерение производится следующим образом: возьмите щупы за изолированные ручки и вставьте их в гнезда в розетке. Не имеет значения, в какое гнездо вставлен щуп, поскольку ток переменный, напряжение можно измерять в любом положении. Кончики щупов должны касаться токопроводящих контактов розетки. Электрический ток не должен быть отключен.
Важно! Никогда не прикасайтесь руками к контактам под напряжением!
- Как только щупы коснутся контактов розетки, на дисплее появится результат измерения. Обычно значения варьируются между 220В и 230В. Это нормальный результат.
Теперь понятно, как измерить напряжение в розетке с помощью мультиметра, но не менее важно правильно интерпретировать результат.
Измерение напряжения в розетке

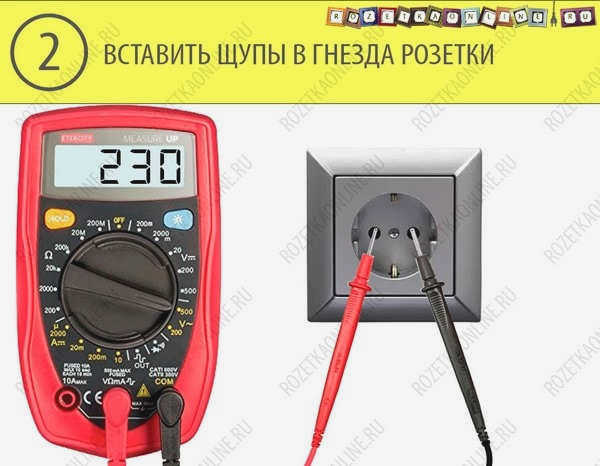

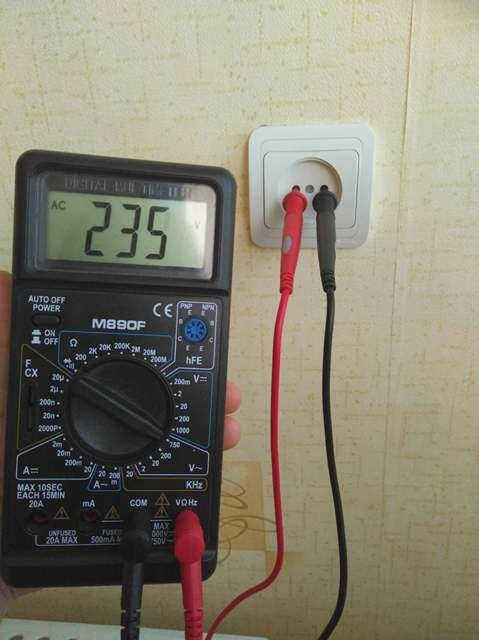

Держа щупы за изолированные пластиковые ручки, не касаясь токоведущих шин, поместите их в гнезда розетки. Поместите один щуп в левое гнездо, а другой – в правое, как показано на рисунке ниже. Порядок вставки не имеет значения, главное правило заключается в том, что наконечники щупов должны касаться проводящих контактов гнезд.
Измерения проводятся без отключения электрического тока. Для чистоты эксперимента лучше всего проводить испытания в условиях, аналогичных тем, в которых электрические приборы ведут себя странно.
Результаты измерения напряжения в розетке
Как только щуп коснется контактов розетки, на экране мультиметра сразу же появится результат измерения напряжения – количество вольт.
Если все было сделано правильно, на дисплее появятся три возможных типа результатов измерения.:
Давайте кратко рассмотрим каждый из этих пунктов. Какими должны быть показания, что может их вызвать и, самое главное, что делать в той или иной ситуации:
Инструкция: Как измерить напряжение мультиметром
Измерение напряжения довольно простое: достаточно выбрать конкретный режим, предел измерения и подключить щуп. Однако на каждом этапе есть свои нюансы. Обратитесь к руководству тестера, чтобы узнать точные характеристики. Чтобы сделать все правильно, прочитайте нашу статью об использовании мультиметра.
Выбор режима
Когда дело доходит до измерения напряжения с помощью мультиметра, первым важным моментом является выбор режима работы тестера.

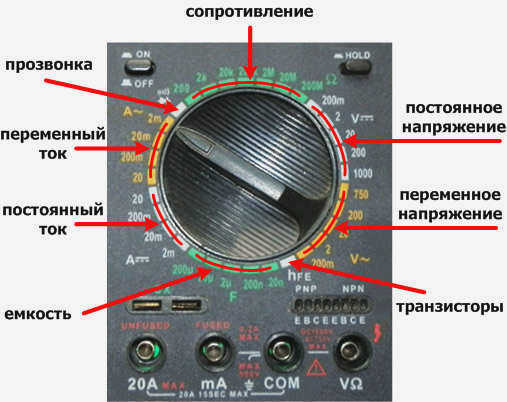

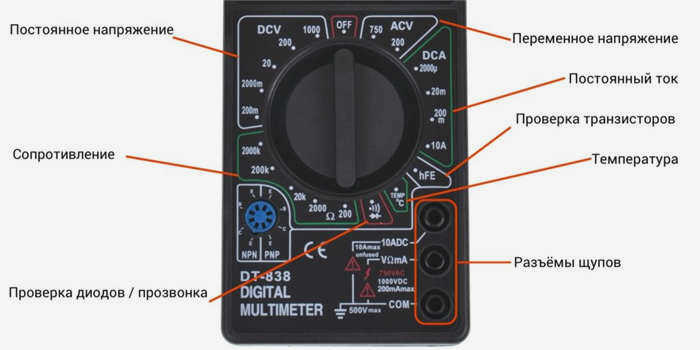

Ручка переключателя должна быть установлена в режим изменения напряжения, при этом аббревиатура выбирается в зависимости от того, что именно нужно измерить:
- ACV – переменное напряжение.
- DCV – ПОСТОЯННОЕ НАПРЯЖЕНИЕ.
Существуют и другие обозначения, которые также указывают на напряжение:
- V – напряжение, V~ – переменное напряжение.
- V с горизонтальной черточкой и тремя короткими черточками под ней обозначает постоянное напряжение.
Некоторые модели могут иметь только обозначение V, что означает, что тестер автоматически определяет тип напряжения.
Выбор предела измерения
Если вы хотите понять, как проверить напряжение с помощью мультиметра, вам необходимо научиться определять диапазон значений.
Он должен быть расположен на корпусе в зоне переключения напряжения. У большинства моделей максимальный предел составляет 750 вольт для ACV и 1000 вольт для DCV.
Если вы собираетесь измерять напряжение сети, установите переключатель на 750 ACV, но если вы тестируете автомобильный аккумулятор, можно установить его, например, на 200 DCV.
Помните эмпирическое правило: предел измерения для различных параметров устанавливается выше ожидаемого значения. В противном случае велик риск того, что мультиметр сгорит.

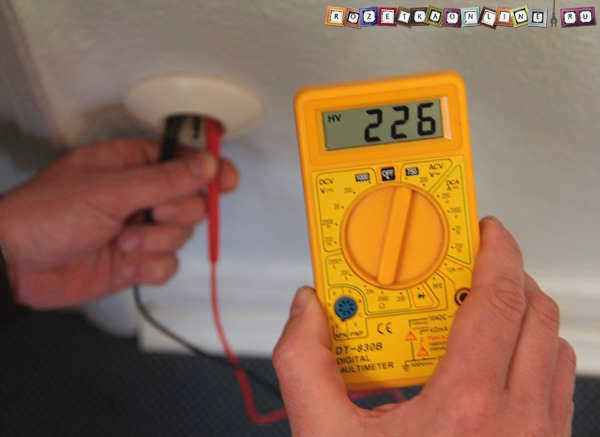

Как измерить напряжение мультиметром в розетке
Сейчас мы пошагово рассмотрим, как измерить напряжение мультиметром в розетке:
- Выберите функцию измерения переменного напряжения мультиметра, установив максимальный диапазон измерения.
- Подсоедините наконечники щупов к розетке, нащупывая провод внутри. Для переменного тока нам не нужно проверять, где расположены "+" и "-".
- Посмотрите на результат, отображаемый на дисплее. Не забудьте включить мультиметр для этой цели.
Сравните полученное значение с нормой, которая может быть указана на корпусе прибора.

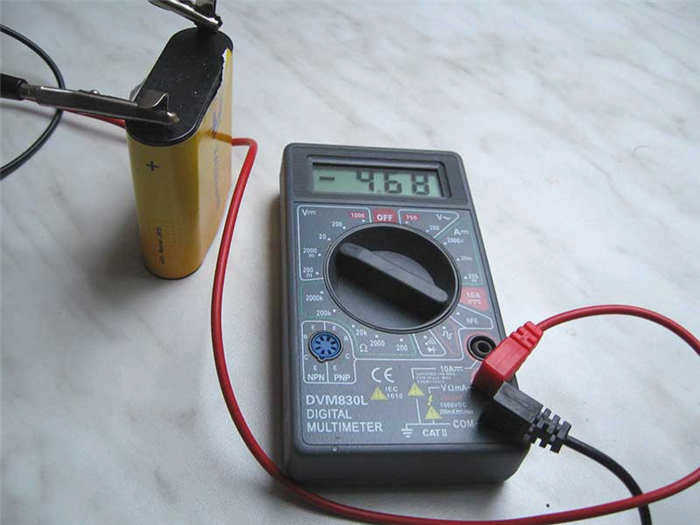

Видео о том, как проверить напряжение на мультиметре с помощью пальчиковой батарейки:
