Вся сборка довольно проста, похожа на детский строительный набор.
Как установить водосток из металлического профиля своими руками
Металлические водостоки долговечны и не деформируются при резких перепадах температур или обильном снегопаде. Более того, его можно устанавливать даже зимой: главное, сделать это до -15 ℃, иначе вы просто замерзнете. В то же время, все водосточные системы Металл Профиль отличаются быстротой и простотой монтажа. Мы уверены, что вы сможете сделать это самостоятельно. Наша статья поможет вам в этом.
- Вы можете установить водосточные системы вручную, используя наш расчетный инструмент;
- с помощью нашего онлайн-калькулятора водостоков;
- пригласив специалиста.

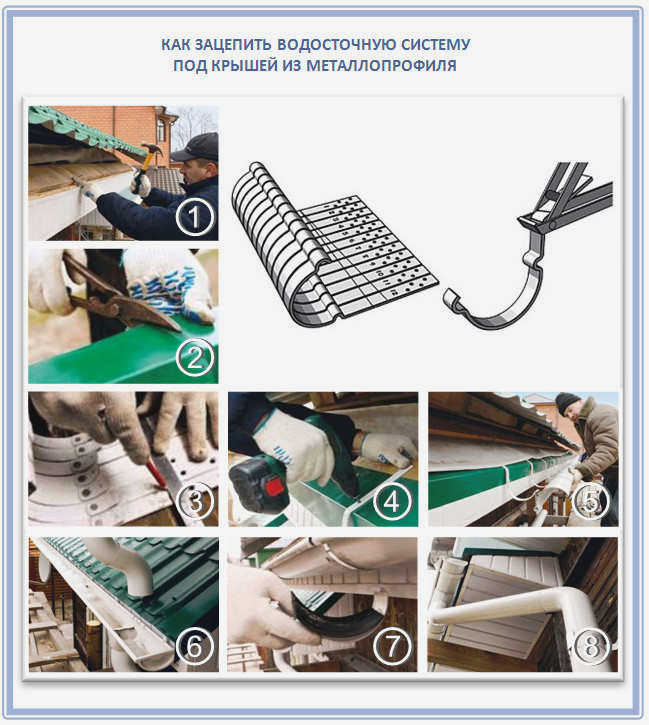

Установка кронштейнов для водосточных желобов
Теперь, когда вы тщательно подготовились, можно приступать к установке водосточной системы в вашем доме. Начните с установки крюков для желобов – правильно их называют кронштейнами для желобов или опорами для желобов. Кронштейны желоба бывают двух типов:
- Крепятся к обрешетке. Они устанавливаются до монтажа обшивки крыши, так как должны быть закреплены на обрешетке.
- Крепятся к карнизу. Если крыша уже закончена, следует использовать кронштейн карнизного желоба. Он имеет более короткий свободный конец, который пришивается непосредственно к карнизной планке. Его можно установить в любое время, даже на готовой крыше.

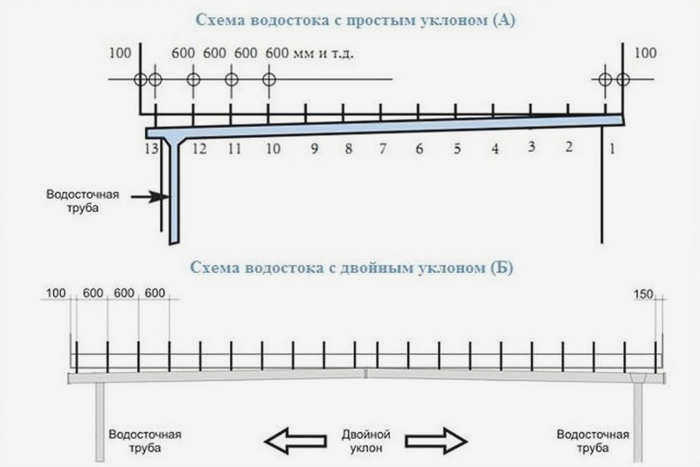

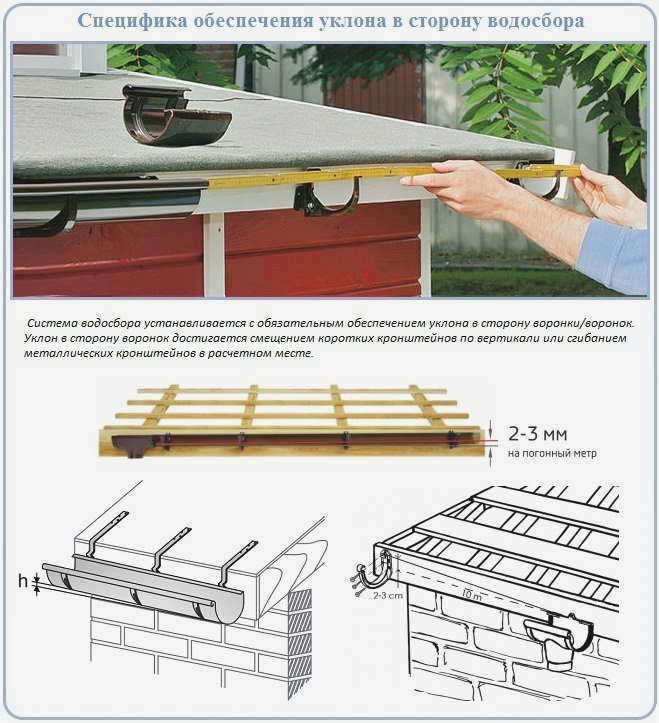

Поэтому установка кронштейнов начинается с расчета угла наклона желоба. Для эффективного водоотвода он должен составлять 3-5 мм на 1 м.
Например, если длина карниза составляет 9 м, максимальный шаг желоба будет 45 мм.
Если длина карниза превышает 10 метров, мы рекомендуем, чтобы карнизы имели уклон желоба в разных направлениях. Это необходимо для того, чтобы избежать необходимости слишком сильно опускать один конец системы.
Не следует забывать, что:
- одна водосточная труба на каждые 10 м карниза;
- Обычные кронштейны желоба должны крепиться на расстоянии 600 мм, а кронштейны карниза – на расстоянии 500 мм.
Затем на нижней обрешетке или лицевой доске (в зависимости от того, какой кронштейн вы используете – обычный или карнизный) отметьте точки крепления первого и последнего кронштейна. Протяните между ними нитку и отметьте оставшиеся кронштейны. С помощью трубогиба согните крючки до нужной длины и прикрутите их к рейкам. Установите их так, чтобы нижний край кронштейна касался веревки.
Когда установка водостока требуется только для отделочных работ?
Водостоки обычно крепятся к фризовой обшивке, если поток воздуха для вентиляции внутренней изоляции проходит через специальные отверстия в карнизной обшивке – их еще называют перфорированными софитами. Существует мнение, что эффективнее пропускать воздух через зазор, образующийся под обрешеткой.
В этом случае изголовье должно быть расположено довольно низко, а опоры водостока должны крепиться только к обрешетке. Однако у этой системы есть свои недостатки: вес снега и льда может просто сломать доску. Поэтому решите, какой метод подходит именно вам.
Кроме того, крепление только к фризовой доске необходимо, если водосточная система устанавливается после завершения строительства дома и кровли. Например, вы купили недостроенный дом (довольно распространенная ситуация). И если вы не трогаете дорогой и не совсем понятно, каковы правила укладки кровли, прикрепите опоры только к фризовой доске. Кроме того, при замене водосточной системы по-другому нельзя.
И еще один момент: если вы использовали антиконденсатную гидроизоляционную мембрану, то по правилам ее необходимо обнажить у карниза, а это также возможно только при креплении водостока непосредственно к лобовой доске, но не к обрешетке:
7 распространенных способов крепления
Для крепления желобов и водосточных труб потребуются специальные крюки. Согласно строительным нормам, их можно крепить тремя основными способами: к общей обшивке в случае мягкой кровли, к стропилам и к карнизной обшивке:
Один из наиболее распространенных примеров:
Способ 1: Крепление к стропильной системе: Поднятие подкладочного слоя
Иногда домовладельцы рассчитывают на то, что после завершения строительства крыши им все же удастся поднять один или два листа кровельного покрытия и закрепить крюки на обрешетке. Но в действительности просто оторвать листы любого покрытия не получится, потому что в этом случае вам придется избавиться от одного-двух рядов шурупов или гвоздей. И здесь без обрешетки не обойтись, что сведет на нет весь эстетический эффект.
Но какой-то хитрый способ все же есть, и суть его заключается в том, чтобы подложить под кровельное покрытие специальные доски, которые позволяют не сминать кровельное покрытие и откручивать крепление плоскогубцами.
Нечто подобное также часто делают с шифером. В этом случае прямо в волны шифера вставляются деревянные балки, которые предварительно выравниваются по профилю волны. В этом случае крепление желоба устанавливается непосредственно через сам шифер – и брус, и крюк одновременно.

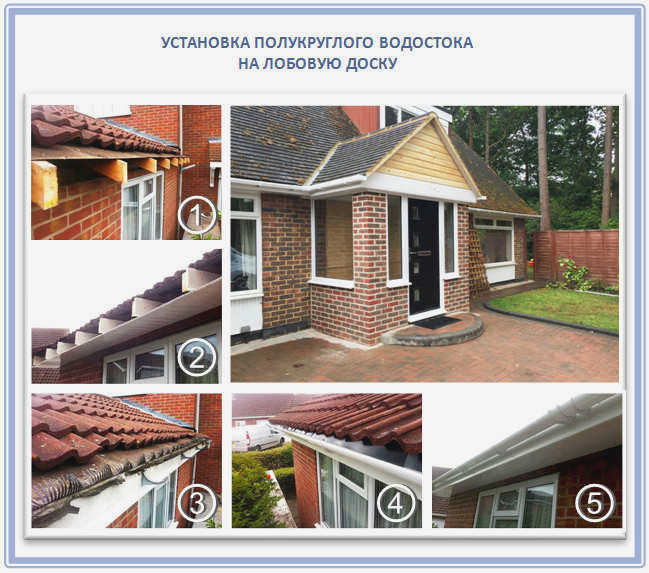

Способ № 2: крепление к изголовью: создание прочной опоры
Крепление к оголовку – самый простой метод, если крыша уже закончена. Саму фризовую доску несложно украсить так, чтобы она выглядела как отдельная часть крыши:
Установка опор водостока
Разберем технологию крепления наиболее популярных кронштейнов водостока на конкретных примерах. Для начала перечислим общие принципы установки кронштейнов водостока:
- Группа кронштейнов для одного ската должна создавать уклон желоба в сторону водосточной воронки с подсоединенным к ней стояком. Уклон задается производителем водосточной системы, обычно от 2 до 5 мм на погонный метр водостока.
- Кронштейны устанавливаются через равные интервалы. Под стальные и алюминиевые водостоки с шагом 600 – 900 мм. Для медных водостоков расстояние между крюками составляет 300 – 500 мм, для пластиковых систем расстояние не должно превышать 600 мм.
- Крайние крюки линейного желоба располагаются на расстоянии 10 – 15 см от края лобовой доски.
- Кронштейны закрытого желоба для шатровых крыш устанавливаются с обеих сторон углового элемента.
- Дополнительные кронштейны устанавливаются на расстоянии 5 – 10 см от водосточного желоба. Если используются расширяющиеся желоба и пластиковые соединители желобов, их необходимо установить рядом с ними.
Исходя из вышеуказанных принципов, необходимо спроектировать расположение кронштейнов и рассчитать их количество, необходимое для установки.

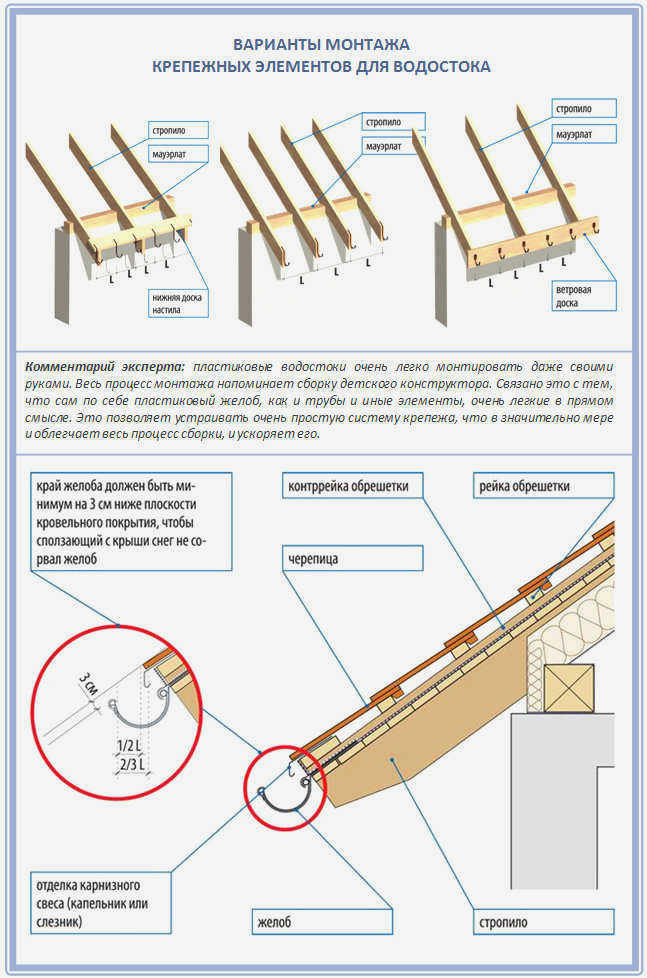

Помимо вышеуказанных особенностей, необходимо соблюдать специфическое расположение крюков в профиле или, так сказать, сечении. Желоб, установленный в кронштейнах, должен перекрывать выступ карниза как минимум на треть, максимум на половину его диаметра.
В зависимости от типа кровельного покрытия и крутизны конструкции размер этого свеса варьируется от 3 до 7 см. Чем круче скат, тем больше карнизный свес за карнизной планкой.
Полезное видео по теме
Предлагаем вашему вниманию видео, в котором показано, как установить длинные кронштейны своими руками:

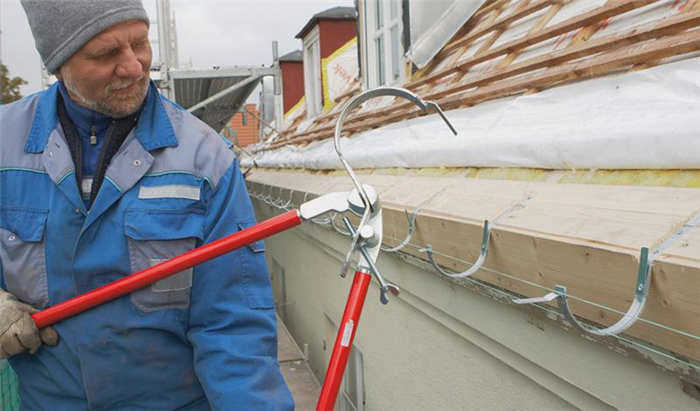

Интересное приспособление для сгибания ножки длинных крюков:
Крепление коротких пластиковых кронштейнов водостока:
Мы рассмотрели варианты и способы установки наиболее распространенных типов кронштейнов. Описаны основные требования к их установке и креплению, которые необходимо соблюдать при монтаже всех типов кровельных водостоков. Соблюдение технологических принципов является гарантией успеха и длительного срока службы водосточной системы, установленной на прочных кронштейнах.
Основы проектирования системы
Прежде чем приступить к монтажу водосточной системы любым из вышеперечисленных способов, ее необходимо спроектировать. Во-первых, необходимо определить диаметр желобов и труб. Начните с расчета количества водосточных труб. Если длина желоба составляет 12 метров или меньше, установите одну трубу. Если длина ската составляет 12-24 м, следует установить два водосточных элемента. Во всех случаях водосток имеет уклон в сторону воронки водосточной трубы, которая соединяется с водосточной трубой. Если имеется только одна водосборная воронка, уклон делается с одной стороны; если их две, желоба устанавливаются с уклоном от центра карниза. Уклон составляет 3-5 мм на метр длины.
Для определения диаметра элементов рассчитывается площадь водоотвода. Она рассчитывается как площадь карниза. В простейших случаях она рассчитывается путем умножения длины ската на его ширину. После определения площади водоотвода подбираются диаметры труб и желобов. Средние значения мы представили в виде таблицы.
| 50-90 | 115 | 87 | – |
| 80-130 | 125 | 110 | – |
| 120-190 | 150 | – | 87 |
| 160-220 | 150 | – | 110 |
Определив размеры деталей, рассчитайте их количество. Не забудьте о других компонентах системы. Вам понадобятся воронки. Их может быть одна или две для каждого ската. Это зависит от длины крыши. В верхней части устанавливается желоб или два, а нижняя часть соединяется с водосточной трубой. Последние могут быть прямыми или с изгибом (в последнем случае используются колена).
Зажимы желоба размещаются на высоте 50-80 см. Хомуты желоба размещают на расстоянии 120-150 см друг от друга. Кроме того, вам понадобятся пластиковый хомут с резиновой прокладкой, соединители и заглушки. Из этих деталей собирается водосточная система. Для облегчения визуализации и проектирования рекомендуется нарисовать схему.
Как правильно установить водосточную систему
Правильно спроектированную систему несложно установить самостоятельно. Она собирается из отдельных компонентов, как строительный набор на детской площадке. Для работы не нужны специальные инструменты. Однако есть один важный момент, на который следует обратить внимание. Не используйте угловую шлифовальную машину для резки деталей. При резке деталь сильно нагревается. Пластик плавится, а полимерное покрытие на металле сгорает и отслаивается. Это снижает устойчивость материала к неблагоприятным внешним воздействиям. Поэтому для резки используется пила по металлу или ножницы по металлу.
Технология резки зависит от выбранного способа монтажа. Мы подготовили пошаговую инструкцию по установке водостока на ветрозащиту своими руками.
Как это делается
- Разметьте переднюю доску. Для этого отмечаем самую высокую точку водостока и проводим через нее горизонтальную линию. Рассчитываем уклон и проводим линию к точкам, где будут воронки. На этой линии отмечаем положение кронштейнов.
- Размещаем крайние кронштейны-держатели в соответствии с линиями разметки. Натяните линию между ними, чтобы проверить точность установки. Установите оставшиеся кронштейны на место.
- Отметьте на водосточном желобе место для крепления воронки. Для этого обведите карандашом ее нижнюю часть. От края разметки вернитесь к центру на 0,4-0,5 см, сделав "припуск". Он необходим для герметизации детали. Аккуратно выпилите или вырежьте отверстие. Согните припуск, в который будет вставляться воронка.

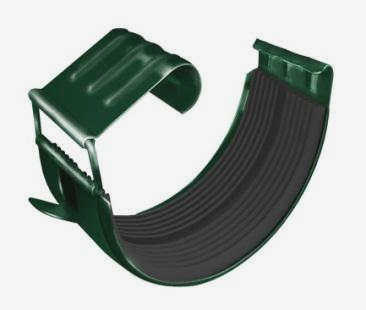

- Установите желоб на место. Сначала проверьте точность крепления крюков кронштейна. Установите на них секции желоба. При необходимости соедините части между собой с помощью специальных соединителей. Свободные концы закройте заглушками.
- Установите желоба и водосточные трубы. Установите их в подготовленные отверстия и загерметизируйте стыки. Желательно установить сетки для предотвращения попадания мусора в воду, иначе он будет попадать в водосток и со временем образуется засор.
- Установка вертикального слива. Для этого отмечаем места крепления трубы к стене, ставим кронштейны-захваты. Собираем водосточные трубы по заранее намеченной форме. Соединяем металлические части с помощью хомутов с прокладками. Пластиковые детали можно соединить с помощью резиновых прокладок, клипс с зажимами или холодной сварки.
