Как крепить металлочерепицу на крыше саморезами схема

если кровельная черепица устанавливается справа налево, лист 1 должен перекрывать лист 2;
если кровельные листы укладываются слева направо, то край листа 2 следует поместить под лист 1.

Уложенные кровельные листы соединяются друг с другом. Примечание: Различные металлические кровельные профили имеют разные методы соединения.
TRAMONTANA, MONTERROSA, MONTECRISTO. Для соединения одного листа с другим можно вкрутить саморезы:
в конце шага;
в верхней (задней) части волны, где листы накладываются друг на друга.
LAMONTERRA, LAMONTERRA X, MAXI, CASCADE, MAXI CASCADE. Саморезы вкручиваются только в заднюю часть боковых нахлестов.
Панели, соединенные саморезами, которые свободно перемещаются по обрешетке, подгоняются так, чтобы они были параллельны линии карниза.

Содержание

Все о самостоятельном устройстве кровли из листового металла – шаг за шагом с примерами

Завершающим этапом строительства дома является монтаж кровельной системы и внешней облицовки. Она примет на себя основную часть осадков, поэтому для нее следует использовать только самые лучшие материалы. Мы дадим вам пошаговое руководство, как покрыть крышу черепицей своими руками.

Преимущества материала

Прежде чем узнать, как правильно монтировать металлочерепицу, следует поближе познакомиться с ее особенностями. Это один из самых популярных видов кровельного покрытия.

Основные преимущества:

Относительно небольшой вес. Вес одного метра черепицы составляет около 6 кг, что значительно снижает нагрузку на крышу, стены и фундамент здания.
Устойчивость к вредным воздействиям окружающей среды. Защищенный от коррозии металл устойчив к воздействию ультрафиолетовых лучей, воды, снега и града.
Эстетичность. Готовое покрытие имеет привлекательный внешний вид. Производители предлагают свою продукцию в различных формах и цветах.

Металлическая черепица устойчива к огню и при надлежащем уходе имеет срок службы более 40 лет. Единственную опасность возгорания представляют деревянные балки, но если они обработаны антипиренами, они не загорятся и не будут гореть.

Что нужно знать об этом материале

Этот кровельный материал похож на профнастил – профилированный стальной лист с защитным полимерным покрытием. Но если профлист производится методом прокатки, то для производства листов используется штамповка, создающая поперечное армирование в виде ступеней. Они не только придают материалу большую прочность и жесткость, но и делают внешний вид листов более элегантным и визуально привлекательным, так как рельеф напоминает настоящую керамическую черепицу. Отсюда и название металлочерепица.

Однако более сложный рельеф требует иного подхода к креплению металлочерепицы по сравнению с монтажом профнастила. Последние могут крепиться к обрешетке в любой точке по длине волны. В то время как для металлической черепицы точки крепления следует выбирать чуть ниже линии штамповки в самой глубокой точке волны.

Поскольку лист должен крепиться к обрешетке, его нельзя крепить к стропилам под любым углом. Он должен соответствовать длине штамповочного модуля. В этом заключается основное отличие монтажа металлических кровельных листов от профилированных кровельных листов.

Совет! Чтобы не пришлось снимать и переставлять обрешетку, необходимо заранее выбрать кровельный материал, так как расстояние между "ступеньками" у разных производителей разное.

В остальном материалы очень похожи, и при работе с ними следует соблюдать следующие правила:

Чтобы не нарушить целостность защитного полимерного покрытия, которое защищает стальную сердцевину материала от коррозии, металлические листы нельзя соединять сваркой или резкой абразивным диском, так как полимеры горят при высоких температурах. Лучше всего использовать электрические ножницы;

Подготовительные работы

Подготовка к укладке включает в себя создание основания, определение количества основного материала и наполнителей и обрезку листов при необходимости.

Укладка деревянной обрешетки

Стальной лист, лежащий в основе металлочерепицы, очень тонкий, поэтому материал легкий и не требует сплошной или редкой гофрировки. Однако это не облегчает задачу – наоборот, поскольку металлочерепица должна быть закреплена в определенных местах, обрешетка должна проходить прямо под ней. В противном случае вам придется крепить доски в любом месте, а не в исходных точках, что ослабит конструкцию и испортит ее внешний вид.

При устройстве подкровельного пространства необходимо соблюдать следующие правила

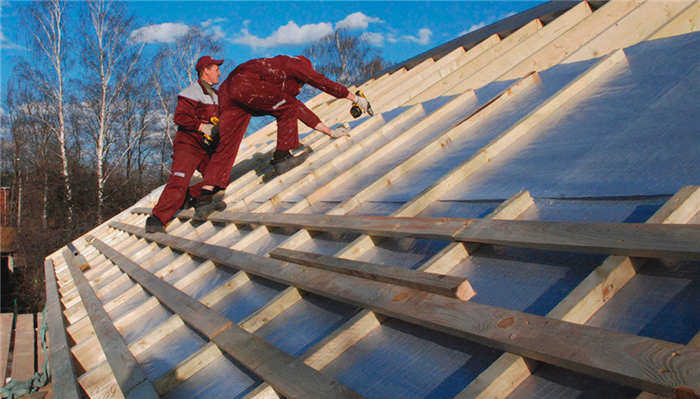

Финишная обрешетка крепится поверх гидроизоляционной мембраны путем прикручивания к контррейкам;
монтаж производится снизу вверх, от линии карниза до линии конька;

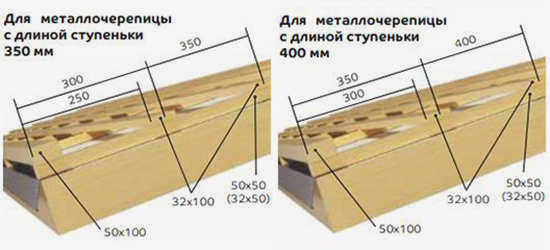

расстояние между ее центральными линиями должно соответствовать расстоянию между линиями обрезки;

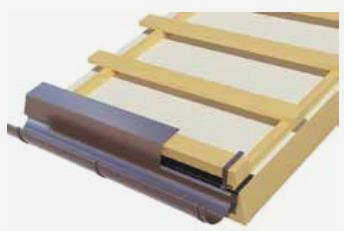

из-за свеса кровельного покрытия у карниза расстояние между первым и вторым рядом обрешетки должно быть короче, чем между основными обрешетками;

все элементы должны иметь одинаковое поперечное сечение. Если расстояние между стропилами менее 1 метра, минимальная толщина досок должна составлять 32 мм или 50х50 мм из древесины, обработанной антисептиком перед установкой.

Если расстояние между стропилами больше, толщина досок также должна быть увеличена;
первая доска обрешетки и доска, к которой будет крепиться конёк, должны быть на 1-1,5 см толще остальных;
Перед креплением кровельных листов следует разметить места расположения лестниц, снегоуловителей, мостиков, кровельных перил и укрепить обрешетку под ними дополнительными досками. Такое усиление также необходимо вдоль конька с обеих сторон и на стыке двух шатровых крыш.

Шаг 3 – Установка теплоизоляции

Темой этой статьи является монтаж кровельного покрытия, поэтому мы не будем останавливаться на монтаже стропильной системы. Предположим, что она уже завершена и пришло время установить "черепицу".

Вы можете начать с установки теплоизоляции. По статистике, около 25% тепла теряется через крышу. Другими словами, если ваша крыша не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

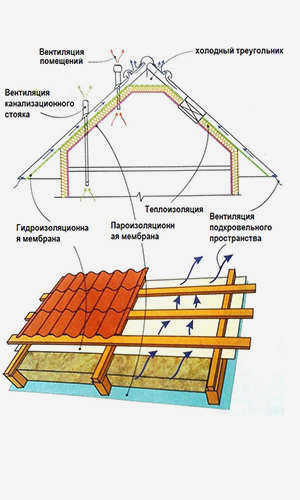

Крыша может быть "теплой" или "холодной". При "теплой" крыше утепляется скат, при "холодной" – чердачное перекрытие. Мы рассмотрим особенности монтажа металлической кровли на примере теплой кровли – она сложнее.


"Теплая" крыша	"Холодная" крыша

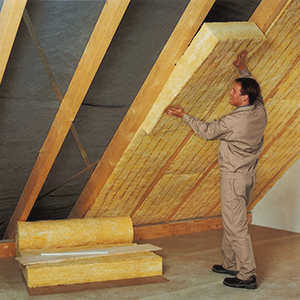

Между стропилами укладываются теплоизоляционные плиты или маты.

Шаг 4: Защитите изоляцию от влаги

Чтобы теплоизоляция работала должным образом, она должна быть сухой. Проникновение всего 5% влаги снижает эффективность изоляции вдвое.

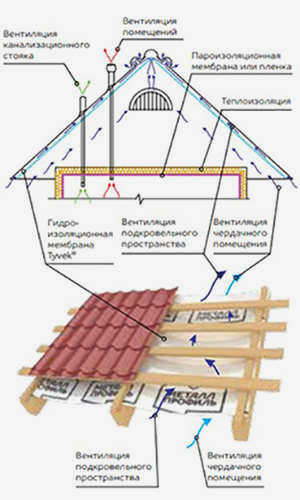

Для защиты изоляции от влаги потребуются пароизоляционные мембраны, пароизоляторы и гидроизоляционные мембраны.

Пароизоляция

Защищает теплоизоляцию от испарения из жилого помещения.

Последовательность укладки

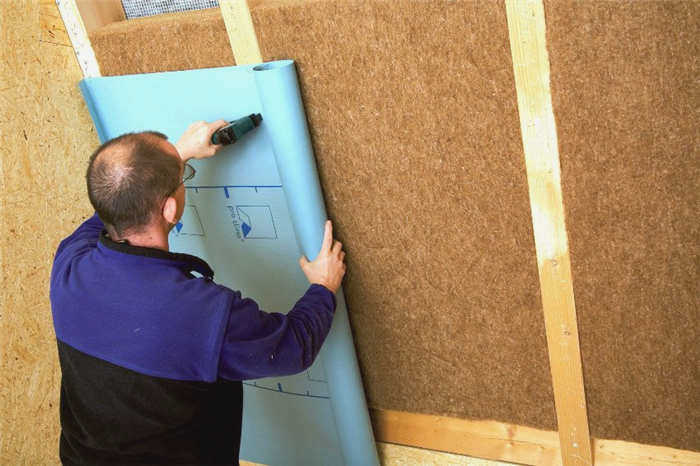

Укладывайте пароизоляцию горизонтально по скату крыши, начиная снизу.

Крепление

Чтобы закрепить пароизоляцию, прикрепите ее к нижнему краю стропил с помощью степлера.

Гидроизоляция

Защищает теплоизоляцию от конденсата. Выпускается в виде:

Мембраны (устанавливаются без прогиба, напротив теплоизоляции);
пленку (при монтаже оставьте выступ 20 мм).

Последовательность укладки

Влагоизоляция укладывается с внешней стороны теплоизоляции вдоль верхнего края стропил.

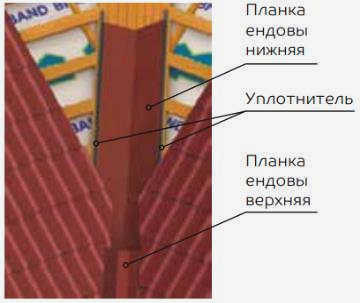

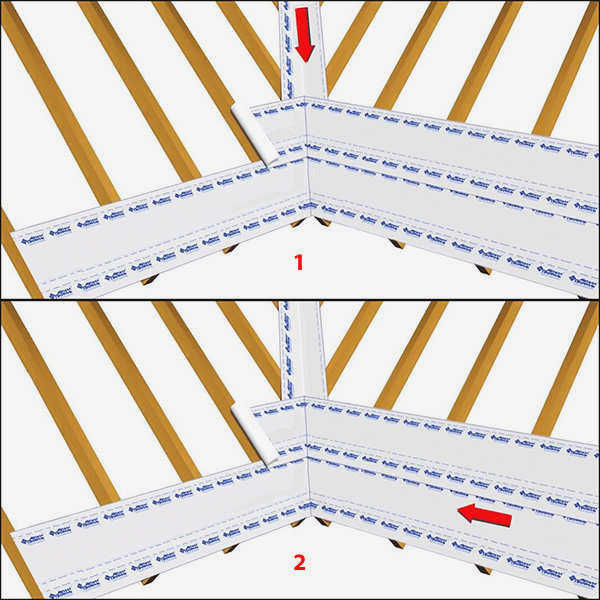

Укладка влагоизоляции начинается с ендовы (если она есть), т.е. внутреннего угла, который образуется на краю фронтонной стены. Эта часть крыши должна быть тщательно герметизирована, так как она часто контактирует с атмосферными осадками.

Рулон гидроизоляционной мембраны раскатывается от конька до карниза. Материал должен полностью покрывать ендову.

После того как ендова загерметизирована, переходите к карнизу. Как и в случае с пароизоляцией, рулон раскатывается горизонтально. Сначала вдоль карниза, затем вверх (и так далее до конька).

Крепление

Для крепления подкладочного материала необходимо установить деревянную обрешетку 50×50 или 32×50 мм.

Пошаговая инструкция по монтажу металлочерепицы

Перед тем как покрыть металлическую кровлю своими руками, необходимо выполнить ряд действий: рассчитать количество материалов, подробно изучить технологию монтажа и подготовить надежный короб (основание для укладки).

Монтаж металлочерепицы – процесс простой, но ответственный, так как малейшая ошибка может привести к протечкам, дребезжанию при сильных порывах ветра, излишнему шуму от дождя и града, потере эстетики кровельного покрытия.

Основные ошибки кровельщиков и правильная технология монтажа черепицы рассмотрены в видео ниже:

Шаг 1 Проведение расчетов

Первым шагом является расчет размера и количества листов для покрытия крыши. Для этого необходимо определить общую площадь крыши и размеры каждого ската. Специалисты рекомендуют использовать листы длиной не более 4,5 метров – это оптимальные размеры для беспроблемной транспортировки и простоты монтажа. Если длина двускатной стены превышает 4,5 метра, лучше установить листы в несколько рядов.

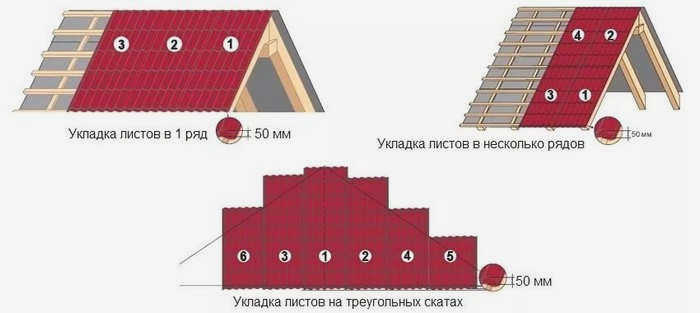

Рисунок 8: Оптимальное расположение листов на различных конструкциях крыш

При расчете оптимального размера листов кровли поможет подробный план металлической кровли. Проще всего использовать его для расчета количества и размеров изделий. Однако следует помнить, что для расчета требуется рабочая ширина материала, а не фактическая, которая может быть больше на 60-90 мм в зависимости от марки. Этот припуск необходим для обеспечения нахлеста между листами для герметичного соединения.

Особый уход за материалом

Для создания надежной и долговечной кровельной системы недостаточно соблюдать правила монтажа металлочерепицы, необходимо также обеспечить надлежащий уход за конструкцией в процессе эксплуатации. Однако этот кровельный материал не требует каких-либо сложных и дорогостоящих мероприятий, достаточно выполнить следующие действия:

ежемесячный осмотр крыши с уровня земли;
ежегодно осматривать все фронтоны на предмет протечек и других дефектов;
проводить техническое обслуживание – корзины следует очищать от мусора не реже одного раза в шесть месяцев (верхнюю часть следует снять, а нижнюю очистить);
своевременно устранять дефекты – царапины можно легко устранить с помощью специального красителя.

Особое внимание следует уделить проверке металлической крыши на наличие таких дефектов, как протечки, чрезмерное образование конденсата, высокий уровень влажности на чердаке или неравномерная температура стен. Все это указывает на необходимость комплексного ремонта кровельной системы. Однако подобные проблемы возникают крайне редко, если монтаж выполнен профессионально.

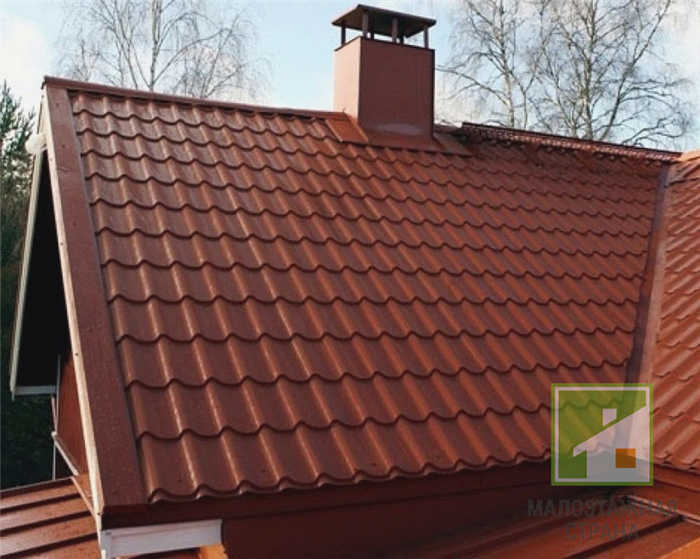

Металлочерепица в профиле Classic, форма которой напоминает классическую глиняную черепицу.
