Как крепить опалубку фундамента для заливки бетона

Если на поверхности материала основания имеются щели, утечку раствора можно предотвратить с помощью полиэтиленовой пленки, которая закрепляется внутри системы.

Опалубка для фундамента: виды, материалы, этапы установки, фото и видео

Опалубка служит барьерным элементом при заливке бетона, предотвращая его вытекание за пределы будущей конструкции и придавая ей необходимую форму. Это оборудование используется для создания фундаментов различных типов. Наиболее распространенным применением является опалубка ленточных фундаментов. Она используется для изготовления армированных лент для плит перекрытия или стропильной системы крыши здания, а также для многих других конструкций, где для заливки опалубки используется бетон или цементный раствор. Материал опалубки для фундамента может использоваться различными способами, и в нашей статье мы рассмотрим несколько вариантов.

Виды и материалы опалубки

В зависимости от желаемого качества бетонной конструкции, скорости строительства и возможности повторного использования материала опалубки, существуют следующие виды опалубки:

• Съемная (разборная). Означает повторное использование функциональных частей блока. Она может быть демонтирована после затвердевания бетона.
• Несъемная .. Остается в фундаменте и служит дополнительным защитным или декоративным элементом конструкции.
• Деревянный. Используется в сборно-разборных конструкциях. Основным материалом для ограждений служат обрезные деревянные доски различного сечения, фанера, OSB и, в редких случаях, ДСП.
• Металлический инвентарь .. Металлические пролеты состоят из сборных брусьев и уголков с настилом из ламинированной фанеры, закрепленных на сварной раме из полотна или специального опалубочного профиля. Щиты соединяются между собой клиновыми или шарнирными замками, а противоположные стороны опалубки соединяются стяжками и гайками. Для вертикального позиционирования используются телескопические толкающие опоры.
• Полимер. Она может быть съемной или несъемной. В первом случае это означает использование специальных пластиковых листов в качестве поручней. Во втором случае бетон заливается в формы из полистирола, которые соединяются замками в цельную конструкцию.

Какова роль такой конструкции?

Это специальная конструкция, размещенная по периметру котлована.Она служит формой для бетонного основания и помогает получить точные размеры фундамента.

При заливке раствора его стенки испытывают значительные нагрузки, поэтому к их прочности предъявляются особые требования. Геометрическая форма опалубки должна полностью соответствовать размерам монолитного фундамента и иметь точные углы.

Строителю важно убедиться, что в возводимых стенах нет щелей и разрывов. Даже небольшие отверстия расширяются под воздействием больших нагрузок, и смесь начинает протекать. В результате в фундаменте образуются пустоты, которые снижают его эксплуатационные характеристики.

Типы

Традиционно используются два типа конструкции – нескладная и складная.. В первом случае опалубка остается вместе с фундаментом после застывания раствора.

Строители экономят время и рабочую силу за счет отсутствия необходимости демонтажа.

Сборно-разборная опалубка более экономична.. Ее конструкция состоит из отдельных элементов, которые можно повторно использовать после застывания бетона.

Этот вариант строительства занимает больше времени и требует особого внимания со стороны мастера для обеспечения герметичности стыков. Сборно-разборная опалубка подходит для работ на сложных фундаментах и для возведения отдельных элементов здания.

Виды опалубки

После возведения защитных ограждений, укладки бетона и достижения бетоном достаточной прочности в соответствии с проектом опалубка может быть демонтирована или оставаться неотъемлемой частью фундамента. Поэтому опалубка для плитного фундамента делится на два типа – несъемная и съемная.

Несъемная опалубка для фундамента

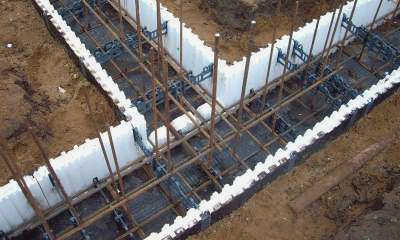

Сборные полистирольные блоки популярны в частном строительстве. Одновременно это эффективный утеплитель и частичная гидроизоляция фундамента.

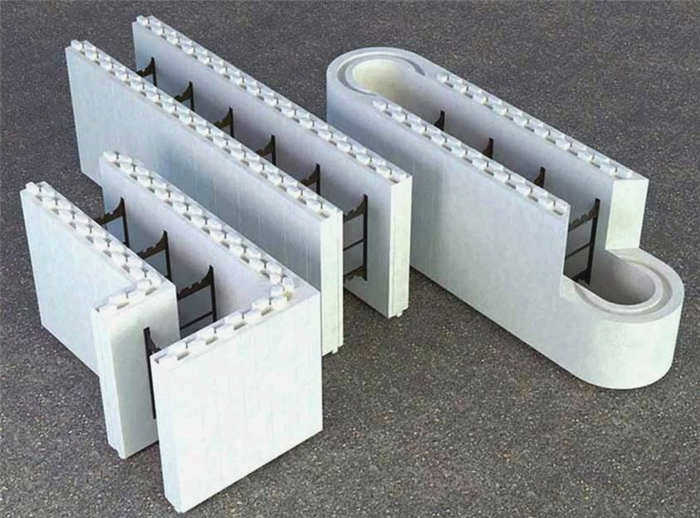

Чтобы свести к минимуму ручную подгонку, выпускаются следующие блоки:

• линейные блоки;
• угловые блоки;
• радиусные блоки.

Практически все необходимые формы забора любой геометрии вмещаются.

Благодаря своей экономичности, это самый доступный продукт для производства прочной опалубки для ленточных фундаментов. Пенополистирол легко режется и поэтому может быть легко установлен в любой конструкции.

Более прочным, быстротвердеющим вариантом, позволяющим заливать бетон за одну заливку, являются железобетонные фундаментные блоки. Их преимущество в том, что дальнейшие работы можно проводить, не дожидаясь, пока залитый бетон наберет полную прочность. Существенный недостаток – вес, и невозможность обойтись без специального оборудования. По этой причине данная технология не прижилась в индивидуальном строительстве.

Съемная опалубка

Для закладки ленточного фундамента популярна разборная опалубка.

Наиболее удобной является сборно-щитовая – общая конструкция, позволяющая бетонировать за одну заливку.

В то же время существуют варианты, экономящие материал:

• Скользящая – перила из бетонной смеси поднимаются по мере укладки и частичного схватывания нижних слоев бетона. Это монтаж опалубки с экономией материала. Для удобства в нижней части панелей на одном уровне используются трубы и металлические шпильки. Они служат для поддержки щитов при их перестановке.
• Горизонтальное скольжение – поджанр скольжения, при котором опалубка скользит вбок. Обычно используется для фундамента под старыми домами без подъема здания. Когда заливка производится по кругу – небольшими секциями.

Материалы для изготовления опалубки

Из чего сделать опалубку для фундамента, решается исходя из возможностей, с учетом предстоящих работ. Съемная опалубка собирается или как многоразовая конструкция для промышленного использования или как одноразовая – просто из доступных материалов:

• Металл – высокая прочность, обычно используется в крупных строительных проектах, где сборка из дерева нерентабельна.
• Фанера или OSB – относительно многоразового использования. Его долговечность обычно достаточна для нескольких циклов использования.

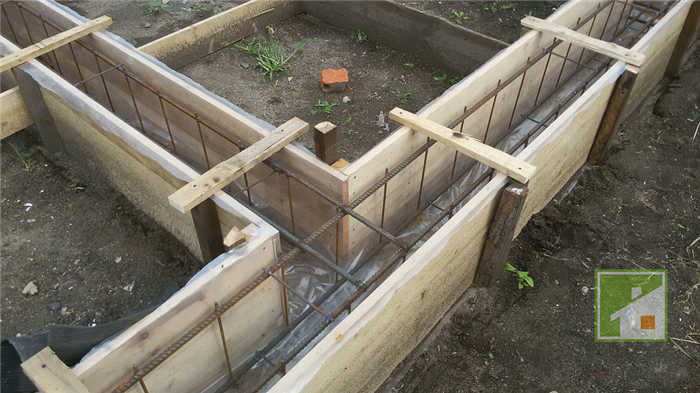

• Из досок – предполагает их повторное использование, не исключая применение в других строительных конструкциях.

Деревянные листы трудно использовать, поскольку на них плохо влияет высокая влажность, присущая бетонным работам.

Тем не менее, их не следует выбрасывать:

• При привлекательной стоимости;
• рассмотрите возможность использования листов новых размеров.

Конечно, они должны быть обрезаны в соответствии с размерами опалубки. Вы должны решить, как это сделать рационально. Возможно, строго пополам, чтобы сохранить меньший, но все же единый формат. Или точно по размеру, например, для чернового пола – когда в проекте указано расстояние между балками.

Более тщательно защищайте их от влаги. После распила покройте обе стороны водостойким средством. Особое внимание уделите торцам. Оберните стороны собранных досок полиэтиленом.

Ниже мы рассмотрим это на примере – как сделать опалубку для дощатого фундамента.

Правильная планировка

Существует несколько типов монолитных бетонных фундаментов для зданий и сооружений:

Что касается последнего типа фундамента, то это отдельная тема для другой статьи. Наиболее распространенными конструкциями являются ленточные фундаменты. На их примере мы обсудим устройство опалубки. Правила создания опалубки для заливки бетона будут одинаковыми для столбчатых и плитных фундаментов:

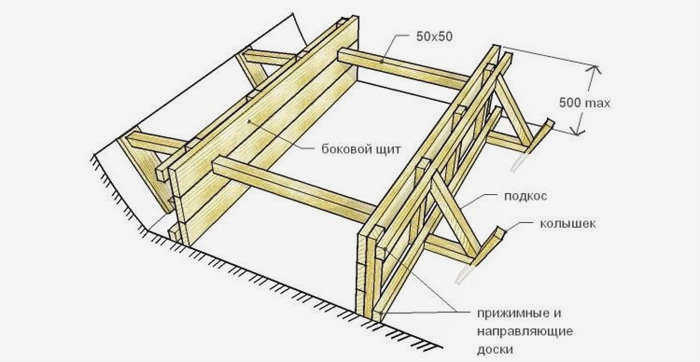

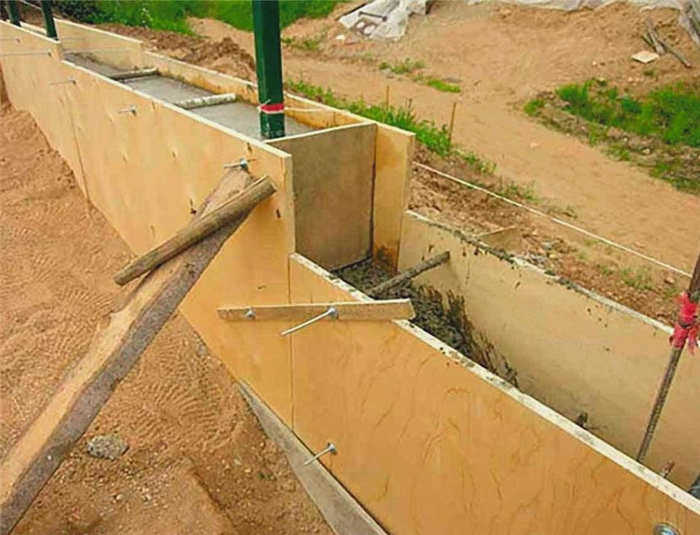

• стенки котлована должны быть строго вертикальными;
• ширина котлована должна позволять рабочим свободно манипулировать материалами при возведении ограждений.
• по бокам щитов и стен котлована должны быть установлены распорки;
• надземная часть конструкции должна быть оборудована системой упоров, раскосов;
• нижняя часть щитов должна быть прикреплена к земле кольями или упорными пластинами;
• Верхние параллельные края дисков крепятся сквозными штырями, деревянными хомутами или металлическими скобами.

Внутренняя поверхность ограждения покрывается полиэтиленовой пленкой или геотекстилем.. Это делается по двум причинам:

1. Во-первых, пленка выполняет роль герметика, препятствуя попаданию влаги из жидкого бетона на основание.
2. Во-вторых, при снятии опалубочных щитов, особенно в случае многоразовых изделий, пленка предотвращает их прилипание к бетону.

Это помогает сохранить гладкую и ровную поверхность монолита фундамента.

Виды и фотографии

В зависимости от способа использования опалубки делятся на два типа: разборные конструкции, которые можно демонтировать и использовать повторно, и несъемные конструкции, сочетающие в себе дополнительные функции, например, теплоизоляцию.

Разборные

Большинство опалубок для фундамента являются разборными. Это означает, что опалубка должна быть демонтирована после застывания бетона.

На этом этапе следует уточнить, что опалубка может быть многоразовой – это касается металлических, пластиковых щитов и частично деревянных досок. Дело в том, что доски обычно выдерживают два, редко три слоя бетона. Затем они утилизируются или используются в качестве вспомогательного материала.

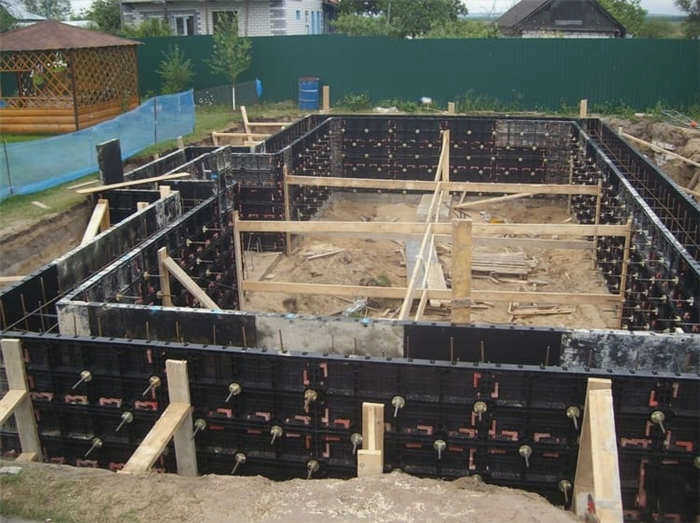

В случае с металлическими и пластиковыми панелями конструкции могут использоваться десятки раз и более, в зависимости от условий эксплуатации. Крупные строительные организации часто сдают свои многоразовые ограждения в аренду..

Это выгодно как для арендодателя, так и для арендатора. Первый экономит на обслуживании оборудования, второй не несет затрат на материалы для изготовления покрытий, а также экономит много времени на возведении фундамента.

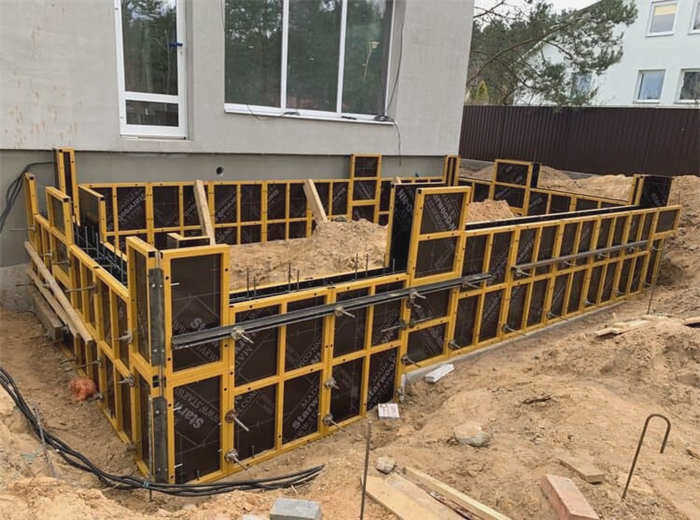

Съемная опалубка для фундамента:

Несъемная

Несъемная опалубка в последние годы становится все более популярной. Это различные щиты и блоки, изготовленные из полиуретана. Затраты на их приобретение оправдываются тем, что их не нужно демонтировать и уменьшается объем земляных работ..

Самое главное их преимущество в том, что они выступают и как барьер для заливки бетона, и как изолятор для фундамента в будущем. Это важная особенность опалубки Stay-In-Place, которая особенно ценится на стройках в северных районах страны, где высок уровень промерзания грунта.

Детали установки для различных оснований

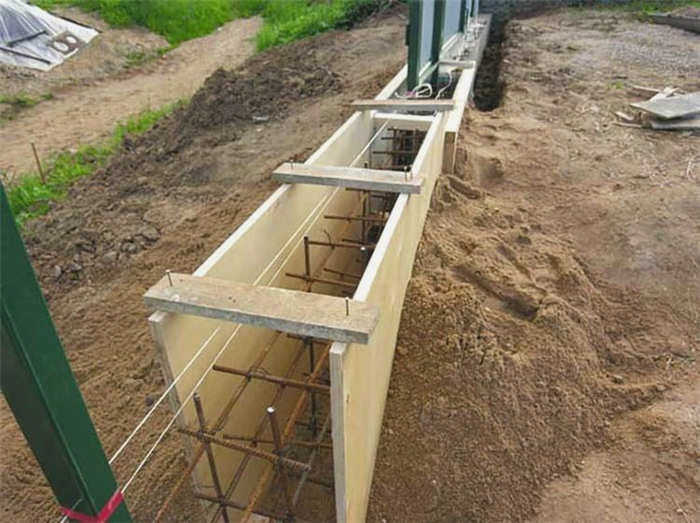

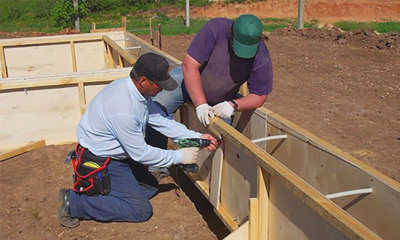

• Для опалубки Наиболее распространена съемная деревянная опалубка (из фанерных листов или досок). Порядок ее установки описан выше.
• При укладке столба Также используются фундаментные плиты. Чаще всего они необходимы для удержания труб или формирования штабеля. В отличие от ленточного фундамента, в этом типе фундамента плиты устанавливаются вертикально, образуя призму или цилиндр. Такие сваи армируются каждая отдельно, а затем производится обвязка. Нижнюю часть сваи можно заливать без опалубки.

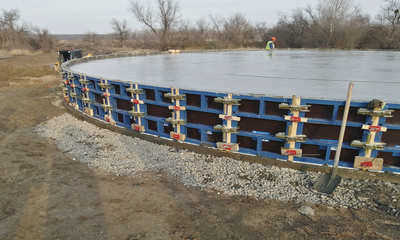

• Для плиты фундамент делают в один ряд (плоской частью внутрь) по внешним сторонам всего периметра здания. При установке такой опалубки требуется дополнительный расчет прочности стен, так как давление на них будет выше. Иногда для такой формы под плиту используют листы полистирола или стиродура, так как с их помощью можно сделать несъемную конструкцию, которая обеспечит дополнительную тепло- и звукоизоляцию.

Поверхность фундамента должна быть ровной, так как это может вызвать коробление стен и привести к дополнительным нагрузкам или повреждению фундамента.

Рекомендуется не пытаться выровнять верхнюю часть конструкции идеально, а сделать ее немного выше требуемой высоты основания. Затем проведите ровную линию на внутренней стороне досок, которая будет служить спиртовым уровнем.

Чтобы сделать это правильно, вам следует:

1. определить требуемую высоту фундамента в самой низкой точке разметки;
2. использовать спиртовой уровень (водяной или лазерный) для разметки начальной линии;
3. затем с помощью другого спиртового уровня провести аналогичные линии на оставшихся колышках, а затем соединить эти линии в одну.

Когда можно снимать опалубку после литья?

Опалубку следует снимать после полного высыхания бетона. При правильных условиях эту процедуру можно проводить через 2 недели, но согласно стандартам, рекомендуется снимать опалубку через 28-30 дней после заливки.

Чтобы снять конструкцию

1. Удалите все шпильки и гайки, использованные при установке;
2. Снимите толкающие опоры и опоры с внешней стороны и удалите колья;
3. выкрутите саморезы, которыми были закреплены внутренние стойки;
4. удалите брёвна и доски.
