Важно: Проверьте напряжение и фазу с помощью индикатора фазы одной рукой! Не прикасайтесь в это время другой рукой к изоляции провода или индикатора! Если изоляция повреждена, вы можете получить удар током, а если вы идете по дорожке "рука об руку", то может внезапно произойти короткое замыкание.
Как повесить люстру на бетонный потолок – подробная обучающая статья
Одним из неотъемлемых элементов любого ремонта, затрагивающего потолочную поверхность, является установка осветительных приборов. В последнее время наибольшей популярностью пользуются точечные светильники различных конфигураций, но в большинстве случаев их основная функция – дополнительное освещение. Классические люстры по праву взяли на себя роль основного освещения. Покупка в магазине не является решением проблемы – вам все равно придется узнать, как правильно повесить люстру на бетонный потолок, если вы имеете дело с прозрачным основанием потолка. Вот подробное руководство с 51 фотографией и 2 видео, которое поможет вам в этом.
- Анализ поверхности, составление плана работы;
- Необходимые материалы и инструменты;
- Установка анкерного крюка;
- Установка подвесного кронштейна;

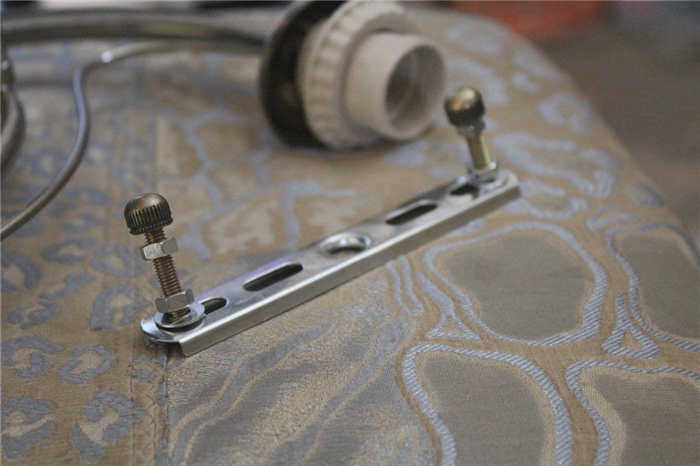

- Установка планки;
- Установка и подключение люстры;
- Резюме.
Анализ участка, составление плана работ
Прежде всего, внимательно осмотритесь. Что лучше всего подходит для люстра больше всего подходит для вас? Напоминаю, что это можно сделать с помощью:
- анкерный крюк;
- монтажный кронштейн;
- подвесной кронштейн.
Конечно, для работы с анкерный крюк всегда проще всего. Но только если он уже установлен, что часто бывает в старых жилых домах. В этом случае к нему можно надежно прикрепить тяжелую и массивную люстру.
Если у вас нет крюка, следует сначала проверить плиту, на которой вы планируете его закрепить. Для пустотелых бетонных оснований идеальным решением будет подвесной кронштейн. Хотя он не так надежен, как анкерный крюк, люстру весом не более 7 кг можно легко подвесить на подвесной кронштейн.
Накладная планкаЭто третий способ подвесить люстру к базовому потолку. Его можно использовать в тех случаях, когда применение двух вышеперечисленных вариантов невозможно. Большинство современных люстр поставляются со всем необходимым для монтажа светильника таким способом. Почему бы не использовать его безопасно?
Способы крепления потолочных люстр
В настоящее время существует несколько вариантов крепления светильников к бетонному основанию потолка. Выбор одного из них зависит в первую очередь от дизайна самого светильника и поверхности потолка, а затем от предпочтений мастера.
На анкерном крюке

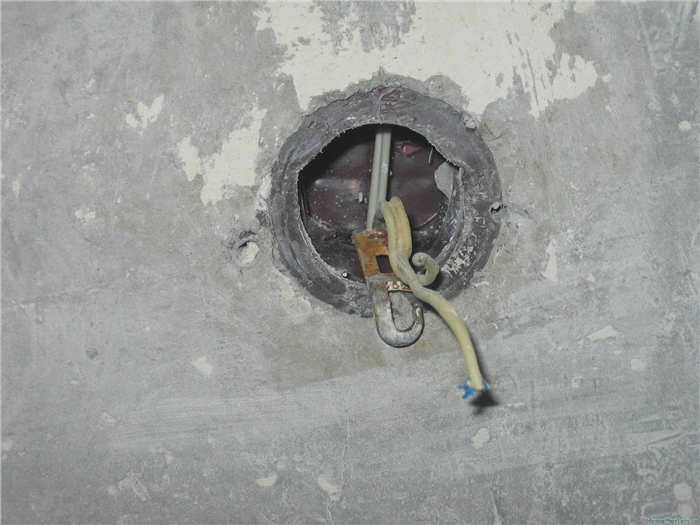

В старых многоквартирных домах в потолки встраивали именно анкерные крюки. Это популярный и проверенный способ крепления стандартных люстр.
Какие возможности открывает этот вид крепления:
- Основное преимущество анкерного крепления заключается в том, что потолочная люстра легко устанавливается, а в процессе эксплуатации ее можно легко снять и повесить обратно.
- Это самый простой способ самостоятельно установить и подключить потолочный светильник. Как правило, все стандартные модели люстр поставляются со специальной петлей, которую можно повесить на крюк. Остается только соединить проводку с проводами светильника путем скручивания.
- Анкерные крюки обычно изготавливаются из металла, поэтому их можно использовать для подвешивания тяжелых светильников весом до 7 кг.
Рекомендации специалистов по использованию данного способа крепления:

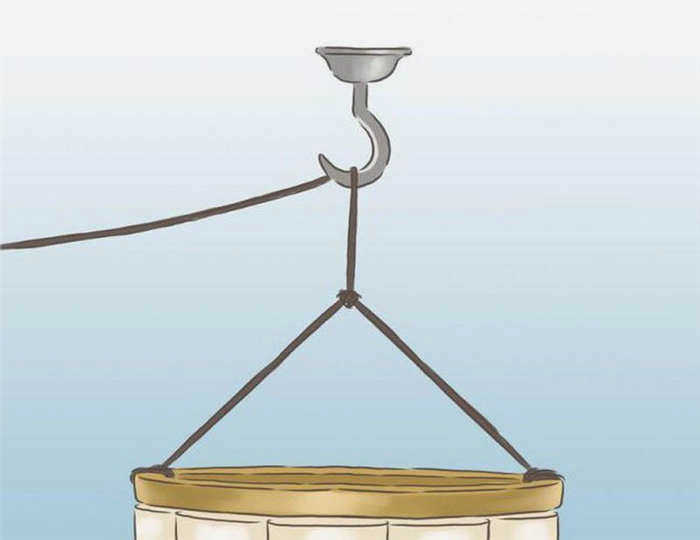

- Перед тем как повесить люстру на потолочный крюк, необходимо всегда проверять прочность крепежного элемента. Для этого к потолочному крюку подвешивают груз, соответствующий светильнику, и прикладывают небольшое дополнительное физическое усилие. Если он правильно прикреплен к потолку, то люстра выдержит самые тяжелые светильники с дополнительным усилием.
- Если крепежный крюк ослаб за долгое время использования, он может просто выпасть из отверстия в любой момент. Ждать, пока это произойдет, не рекомендуется; проблему следует устранить сразу же после ее обнаружения.
- Такая система крепления недостаточно привлекательна, она портит общий вид помещения. Поэтому рекомендуется закрыть металлический крюк специальной декоративной крышкой.

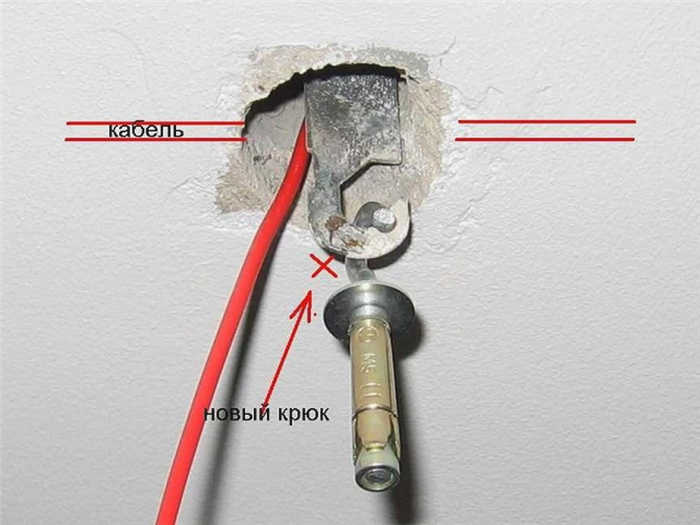

- Существуют модели потолочных крючков с резьбой. Они характеризуются простотой установки. Сначала в потолочной панели сверлится отверстие под соединитель, в него вбивается специальный дюбель-анкер и непосредственно в него вкручивается крюк с резьбой. Стоит, однако, иметь в виду, что этот вариант предназначен для осветительных приборов весом не более 4 кг.
Детали электропроводки
Электропроводка бывает разных цветов:
- красный или черный: фаза;
- синий – нейтраль;
- Зеленый и желтый обозначают заземление.
Для безопасности рекомендуется дополнительно проверять провода индикатором, независимо от их цвета.
Порядок действий:
- Выключите выключатель в самом помещении, полностью обесточьте квартиру или частный дом.

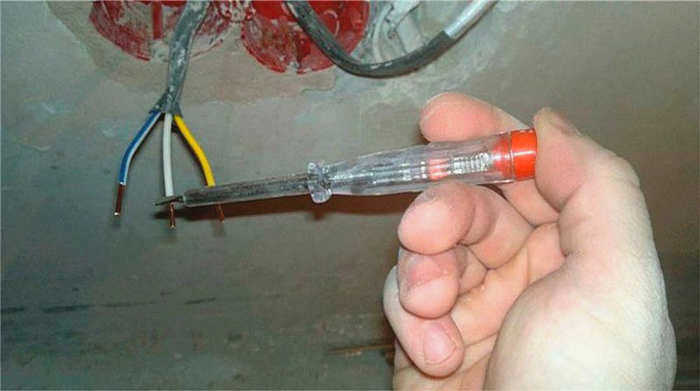

- С помощью индикатора проверьте оголенные концы проводов. Если индикатор светится, значит, фаза, если не светится, значит, ноль.
- Одинаковые жгуты проводов – ноль к нулю и фаза к фазе – должны затем соединяться с помощью специальных клемм. Если в схеме подключения дополнительно предусмотрен провод заземления, его необходимо изолировать отдельно.
- После подключения проводки можно крепить потолочную люстру.
К сведению! Если в помещении установлен двухсторонний выключатель, то схема является двухфазной и часто оснащается двумя отдельными парами проводов. В этом случае нулевой и заземляющий провода подключаются как однофазная цепь, а двухфазные провода подключаются к соответствующим фазным проводам осветительного прибора.
Электропроводка: как не запутаться в проводах

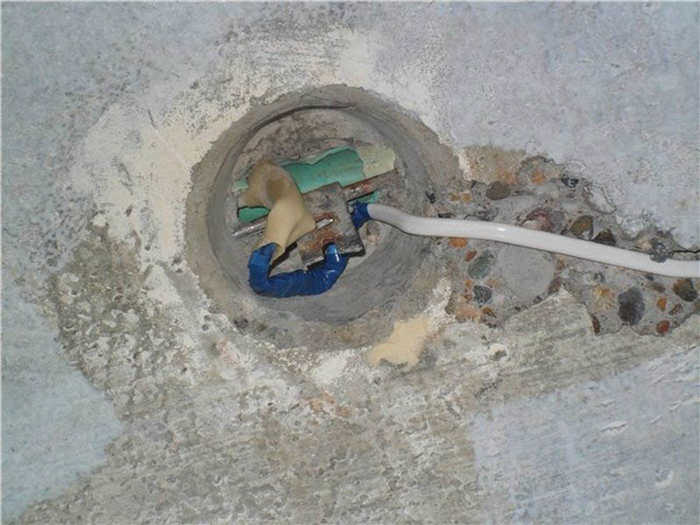

Старые дома не могут похвастаться современной проводкой с цветовой кодировкой. Обычно из отверстия в потолочной панели торчат два или три изолированных провода одного типа. Если кабельная проводка новая и была проложена в соответствии с PUE, отдельные жилы кабеля имеют другой цвет, по которому можно легко определить их назначение.
Основные требования PUE для прокладки кабелей в жилых помещениях. Скачать файл.
Требования PUE
Старые люстры и недорогие современные люстры могут иметь провода одного цвета, которые также должны быть подключены правильно. В современных люстрах это правило соблюдается чаще, и все выходящие провода имеют цветовую маркировку на розетке, а подключение также подробно описано в техническом паспорте.

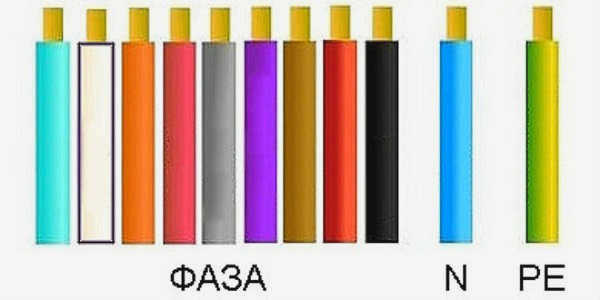

Цветовая кодировка проводов подчиняется определенным правилам, и ее легко определить с помощью таблицы.
Таблица. Цветовая кодировка изоляции проводов.
| Фаза | Наиболее распространенные: черный, белый и коричневый. Также могут быть другие цвета, которые не используются для нейтральных или заземляющих проводников. |
| Нулевой | Синий или голубой. |
| Заземление | Желтый с зеленой полосой. |
Перед началом работы над люстрой важно определить назначение всех проводов как в проводке, так и в люстре. Если и проводка, и люстра новые, их подключение не должно вызвать затруднений.
Цены на люстры
люстра
Маркировка проводов
Если вы не можете определить назначение провода люстры по его цвету, вам придется использовать для этого прибор. Самое главное – соблюдать меры предосторожности и тщательно следовать инструкциям.
Пошаговая инструкция по креплению люстры на бетонном потолке
Перед установкой люстры отделайте потолок. Если отверстие в потолке, через которое выходят провода, больше, чем декоративное основание люстры, заполните его смесью для швов на основе гипса, затем отшлифуйте и покрасьте в цвет, соответствующий отделке потолка.
- Прочная лестница или табурет;
- указка и мультиметр;
- электромонтажные инструменты: отвертки, плоскогубцы с изолированными ручками;
- нож для резки банок или инструмент для снятия изоляции;
- дрель или перфоратор
- Крепеж: дюбели и крючки или шурупы, анкеры;
- Молоток;
- Изоляционная лента, зажимы или заглушки типа СИЗ.
Если длина выходящих из стены проводов не позволяет закрепить их в клеммах люстры без натяжения, провода следует удлинить с помощью куска кабеля или монтажного провода.

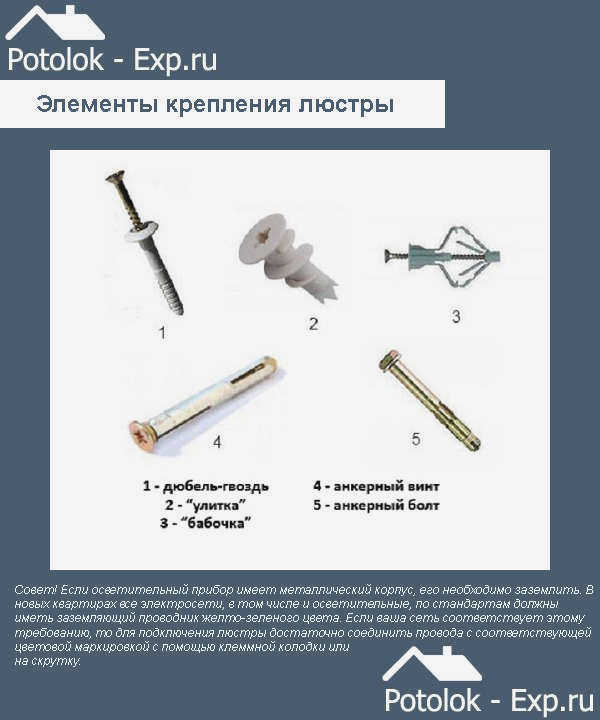

Элементы крепления люстры
Внимание: медные и алюминиевые провода нельзя сращивать! Они могут быстро корродировать и покрыться зеленой изолентой, что приведет к ухудшению контакта. Непрерывный нагрев может привести к расплавлению изоляции и последующему короткому замыканию. Провода из меди и алюминия следует подключать только с помощью клеммной колодки.

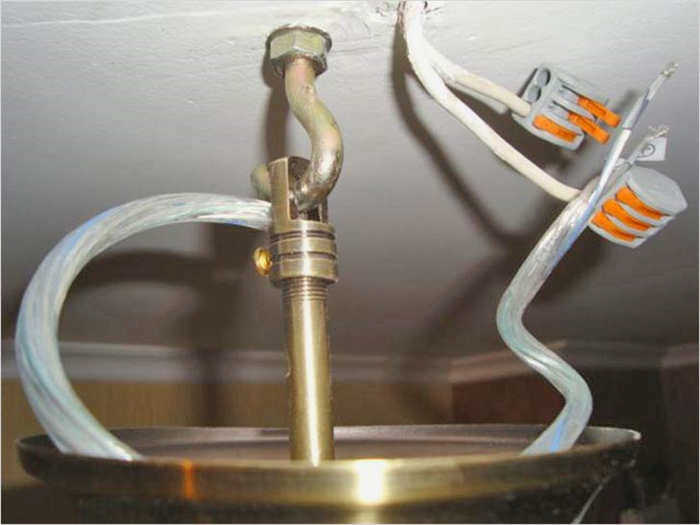

Крепление люстры на крюк
Этот вид крепления довольно часто встречается у люстр классической формы – люстра с несколькими лампами, закрепленными на длинной штанге. Место крепления люстры изолируется декоративной чашей, притянутой к потолку. Сама технология подвеса довольно проста, более сложная часть – закрепить крюк именно на том уровне, который позволяет закрыть точку крепления.

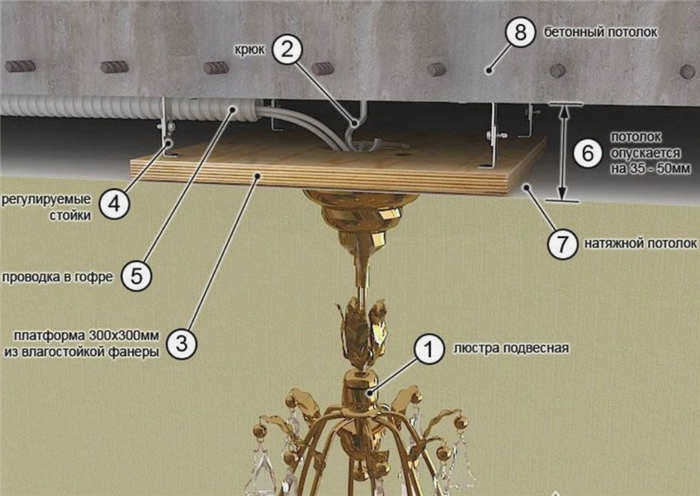

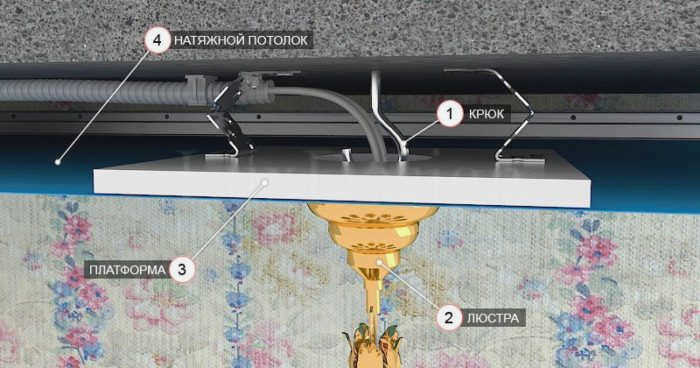

Схема крепления люстры на подвесном потолке с помощью крюка
Крепление люстры на крюк
Шаг 1. Место крепления люстры зависит от конструкции потолка. Если вы разместите люстру в геометрическом центре комнаты и если у вас уже есть стандартный потолочный крюк, все станет намного проще. Просто проденьте крюк цепочкой необходимой длины с крючком на конце и подготовьте проводку. Подвесную цепь и всю проводку можно спрятать в отверстие в потолке.
Шаг 2. Если у вас нет крюка, вам придется закрепить его самостоятельно. Для этого измерьте расстояние от плиты до уровня готового потолка в месте расположения люстры и прикрепите кусок балки такого сечения, чтобы уровень опустился на необходимое расстояние.
Сначала просверлите отверстие малого диаметра в пяти сантиметрах от любого конца балки и отверстие большего диаметра, через которое будет проложен жгут проводов. На потолке делается разметка для крепежных отверстий, и отверстия сверлятся перфоратором. Используйте дюбели и саморезы для крепления балки и фиксации проводов в балке. После установки потолка можно завершить монтаж люстры и прикрутить к ней резьбовую шпильку.

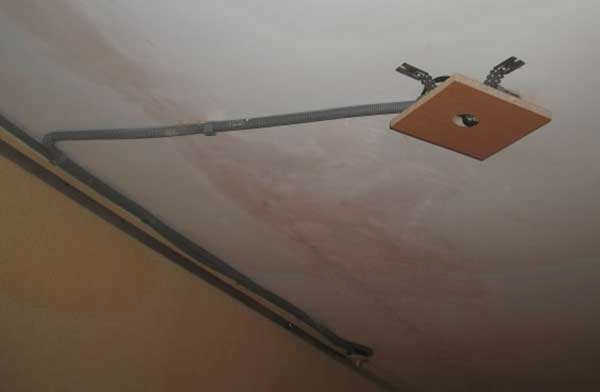

Люстру можно также установить на монтажную платформу.
Этот способ также можно использовать, если вы планируете использовать монтажную рейку или крестообразную монтажную пластину. Размер платформы зависит от размера рейки, а ее толщина – от веса люстры. Установите платформу при монтаже багетов, держа ее заподлицо с направляющими.

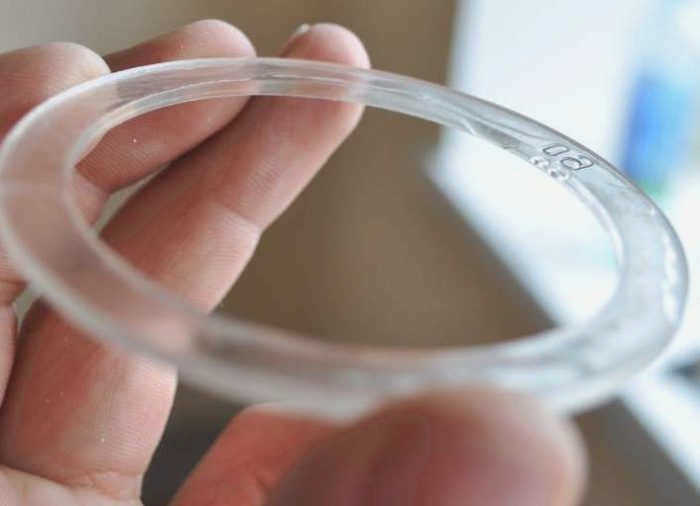

Платформа изготавливается из бруска, доски или куска фанеры. Вам также понадобятся пластиковые монтажные кольца для крепления осветительного прибора. Диаметр кольца для продольной планки должен позволять пропустить через него провода и закрепить планку саморезами. Для поперечной полосы потребуется пять колец разного диаметра.
Цены на светодиодные люстры
Светодиодная люстра
Место установки люстры на монтажной платформе зависит от конструкции. Если люстра подвешивается вместо стандартного крюка, последний отрезается или изолируется внутри панели, а отверстие заделывается шпаклевкой на основе гипса, после проверки и извлечения проводки, насколько это возможно.
Примечание: При сверлении отверстий в потолке для установки установки важно не задеть скрытую проводку! Для их поиска используйте электронный индикатор фаз.
Шаг 1. Если уровень потолка лишь немного ниже, просто закрепите светильник на небольшой планке в нужном месте на потолке с помощью упорной штанги. Для этого просверлите в плинтусе два отверстия диаметром 2-3 мм. В центре плинтуса вырезается неглубокий паз для прокладки проводов. Разметьте потолок и просверлите отверстия перфоратором, затем закрепите планку и проложите в ней провода.
В случае монтажной поперечины платформа также имеет крестообразную форму и крепится перфорированными скобами.
