Как крепить стропила к мауэрлату двухскатной крыши

Потолочные стропила соединяются с помощью деревянной обрешетки. Собранная конструкция подшивается снизу плитами OSB. Их использование позволяет сделать основание потолка на нижнем уровне дома.

Как крепить стропила: самые простые и надежные способы крепления

Когда речь заходит о кровле дома, возникает резонный вопрос: как крепить стропила? Ответ на этот вопрос зависит от ряда факторов: конструкции крыши и предполагаемой нагрузки, крутизны скатов, материала и несущей способности стен, предполагаемой усадки здания и т.д. Каждый из этих факторов влияет на выбор способа крепления и фиксации стропил. Кроме того, стропила крепятся к стенам и друг к другу различными способами.

Общая информация

Чтобы лучше понять эту тему, важно знать, что такое стропила, к чему они крепятся и когда следует выбирать стропильную систему.

Стропила крыши – это несущие конструкции скатных крыш, которые принимают на себя весь вес крыши и укрывают снег, передавая его на стены здания. В частных домах их часто делают из дерева или досок большого сечения, поставленных на ребро. Гораздо реже используются сборные металлические конструкции или сборные фермы. Из чего и как будут сделаны стропила, решается исходя из расчетной нагрузки на них и предпочтений заказчика.

Конструктивно стропила делятся на висячие и седельные:

• Навесные стропила устанавливаются на небольших домах, гаражах и других хозяйственных постройках, где пролет между стенами не превышает 5-6 метров. Верхние концы соединяются друг с другом без дополнительной опоры, а нижние концы, опирающиеся на стены, удерживаются горизонтальными элементами, или стяжками. Связи уменьшают нагрузку стропил на стены, воспринимая ее.

• Седловые стропила используются в длиннопролетных зданиях высотой более 10-12 м с центральной несущей стеной или опорными колоннами. Их верхние концы опираются на коньковую обрешетку, которая в свою очередь опирается на колонны, опирающиеся на обрешетку, горизонтальную балку, опирающуюся на колонны или внутреннюю стену. Что касается установки стропил на односкатной крыше, то же самое относится и к шатровой крыше, так как в качестве коньковой обрешетки выступает более высокая стена.

Основные правила соединения стропил с мауэрлатом

Независимо от способа крепления стропил к каркасу, при выполнении этого соединения необходимо соблюдать четыре правила:

1. При установке стропил на перекрытие крыши вырезы делаются только в стропилах. Ни в коем случае нельзя ослаблять стропила путем распиливания!
2. Для надежного крепления стропил к раме перемычки необходимо одновременно использовать как минимум два способа, за исключением специальных скользящих соединений.
3. Не используйте клещи для древесины, если вы не уверены, что геометрия стропил и досок мауэрлата примерно одинакова по всей крыше. В противном случае существует риск "перепилить" стропила. В этом случае вы либо получите чрезмерно ослабленную конструкцию, либо понесете дополнительные расходы на покупку новых пиломатериалов.

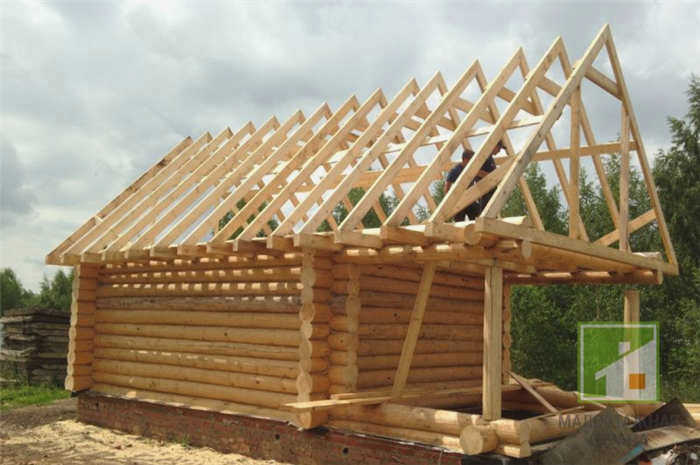

4. Крепление стропил к ферме скатной крыши всегда начинается с двух фронтонных треугольников. Они выравниваются, между ними натягивается веревка, по которой устанавливаются остальные стропила.

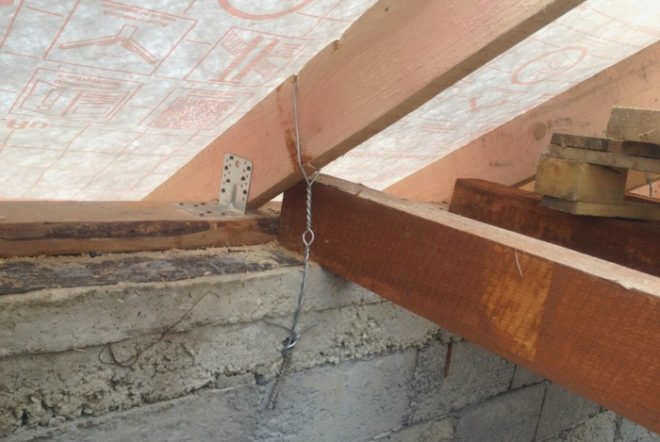

Перед установкой стропил сетка должна быть прочно закреплена на стене. Следите за тем, чтобы она не сдвинулась во время работы, например, из-за плохо натянутой стяжной проволоки, так как это ослабит или даже разрушит соединения между стропилами и обрешеткой крыши.

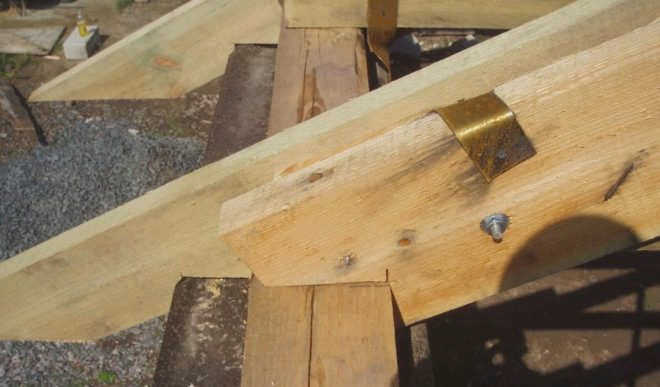

Как крепить стропила к раме перемычки?

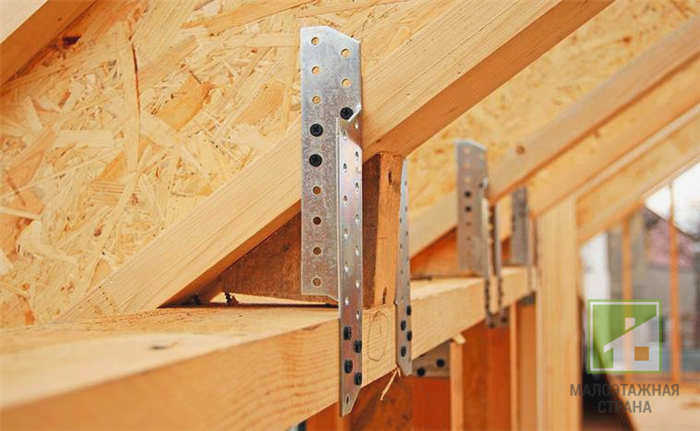

Стропила крепятся к каркасу крыши с помощью металлических и деревянных крепежных элементов.

Наиболее часто используются металлические соединители:

• Перфорированные углы, обычно усиленные;
• Опоры крыши;
• Сплошная и перфорированная металлическая обрешетка;
• LK соединители;
• салазки;
• Уголки с перпендикулярными плечами;
• провода.

В качестве крепежа используются кровельные гвозди, саморезы по дереву и болты.

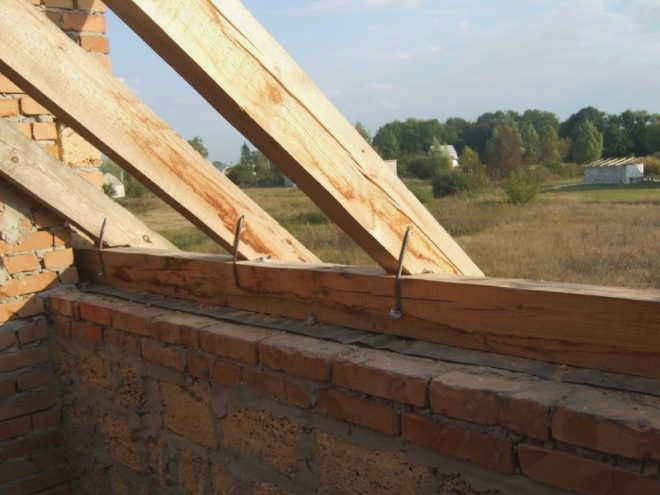

Крепеж древесины – это в основном различные крепления на стропилах для предотвращения их продольного смещения. Кроме того, могут использоваться "нагели", которые крепятся к квадратному брусу и являются эквивалентом соединения "шпунт-паз".

Типы несущих соединений в зависимости от жесткости

Верхние соединения – это места соединения стропил с другими элементами крыши. От их надежности зависит долговечность стропильных ферм крыши. Поэтому в первую очередь необходимо выбрать способ монтажа всех стропильных элементов – как они будут крепиться друг к другу и к основанию по контуру здания. Необходимо учитывать расчетные нагрузки на крышу, чтобы она могла их выдержать.

Стропила не всегда жестко соединены. Древесина может сжиматься и расширяться время от времени в зависимости от погоды. Если стропила всегда статичны, существует большая вероятность того, что стены дома будут подвергаться большим растягивающим усилиям. Это может привести к деформации конструкции.

Поэтому стропильная система не всегда жестко закреплена. Иногда она должна быть подвижной, как колесо автомобиля, которое может вращаться. Аналогичный принцип соединения используется при креплении стропил.

Стропильная система фиксируется с различными степенями свободы. Ими могут быть:

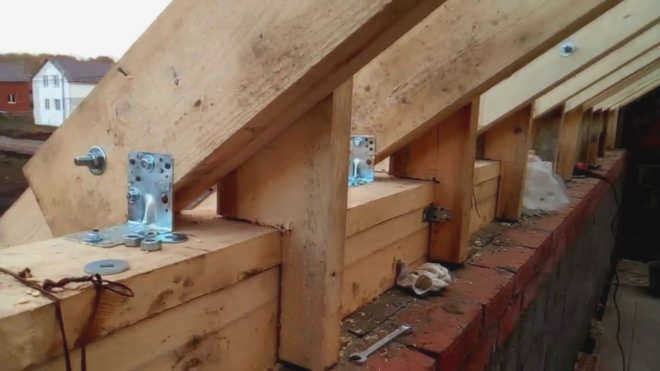

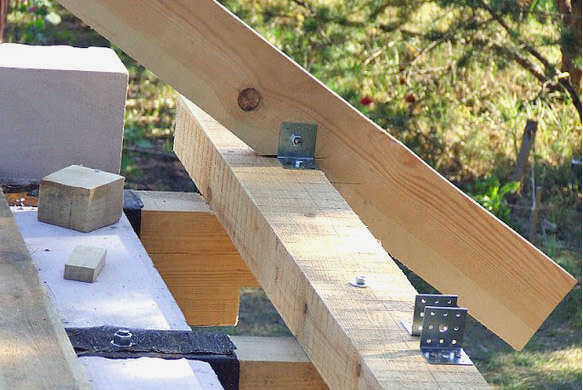

1. Нулевая, когда создается неподвижный несущий узел. Два элемента жестко соединены между собой металлическими уголками. Они фиксируются с 2 сторон блока. При такой фиксации предотвращается движение стропил по мауэрлату.
2. Во-первых, когда создается узел шарнира. При таком креплении балка будет вращаться по кругу.

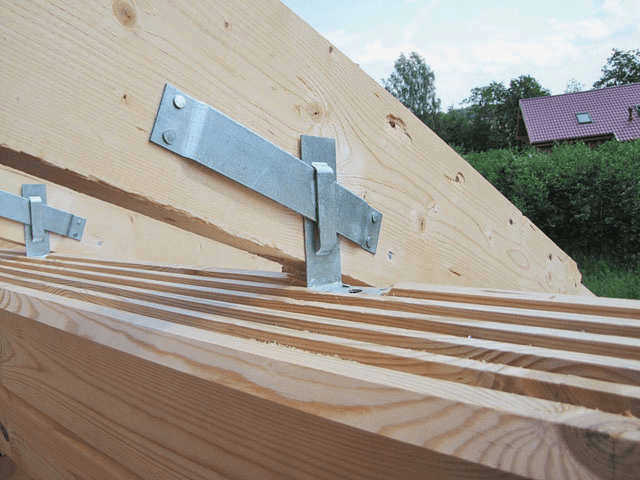

3. Второй, который также содержит шарнирный узел. Однако он позволяет балке не только вращаться, но и перемещаться. Эту степень свободы обеспечивает специальный соединитель для стропил. Он позволяет крепить балки непосредственно к стропилам и колонне. Для этого устанавливаются салазки или ползуны.
4. Третий, который позволяет стропилам перемещаться по вертикали и горизонтали. Однако они не всегда могут двигаться по кругу.

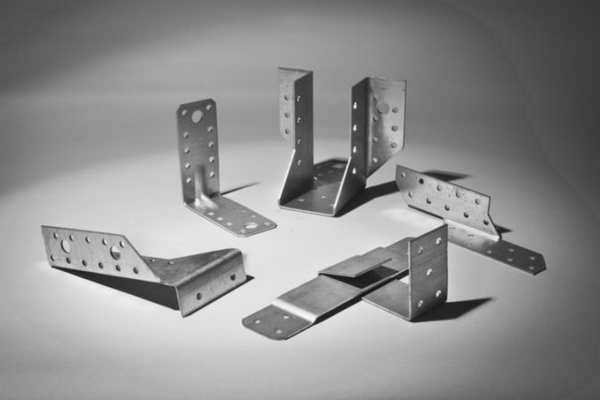

Современные крепления для стропил

Раньше стропильные фермы устанавливались с помощью различных крепежных элементов из дерева. Строители обычно использовали нагели, бруски, клинья и планки. Они также использовали скобы и штыри. В настоящее время стропила и другие элементы крыши крепятся с помощью металлических элементов. Производители выпускают их в самых разных исполнениях. Разнообразие крепежных элементов позволяет быстро и удобно производить монтаж.

Большинство соединителей стропил изготавливаются из металла, толщина которого может составлять от 1,5 до 3 мм. Это прочный эксплуатационный материал. Он обеспечивает надежное крепление элементов стропильной фермы. Производители выпускают их различных размеров и форм.

При монтаже часто используются стропила и другие элементы крыши:

• уголки КП – усиленные крепежные элементы с высокой несущей способностью;
• вкладки;
• опоры стропил;
• опоры для балок;
• доски;
• опоры для балок;
• Скобы WB – для соединения стропил и балок на стенах зданий;
• Соединители LK – разработаны для высокой прочности, доступны в различных вариантах;
• Уголки – подходят для большинства соединений;
• саморезы;
• стяжные проволоки различных диаметров;
• винты с шайбами и гайками;
• перфорированная лента в рулонах.

Современные варианты крепежа позволяют надежно закрепить детали крыши под любым углом. Благодаря использованию таких элементов обеспечивается жесткость всего каркаса. Планки, угловые стропила, накладки и подобные крепежные элементы изготавливаются с отверстиями, позволяющими быстро закрепить их саморезами или даже болтами.

Расчет стропил

Какие параметры необходимо рассчитать, чтобы крыша дома была собрана точно по проекту:

• длина стропил;
• уклон их установки;
• сечение используемых пиломатериалов.

С длиной все просто, используйте теорему Пифагора по формуле: c 2 = a 2 + b 2, где c – противолежащий прямоугольник треугольника (это и есть стропила), a и b – катены. Последние равны высоте крыши и половине ширины дома. Все параметры можно легко измерить.

Уклон измерить сложнее, так как многое зависит от веса кровельного покрытия и нагрузки от естественных осадков. Чем выше нагрузка, тем меньше уклон. На практике, однако, этот параметр варьируется от 60 см до 2 м. Последний параметр используется, когда кровельным материалом является профилированный лист с более крупными гофрами, например, H75.

Что касается сечения стропил, то, как и в случае с шагом установки, учитываются нагрузки, а также длина ног и шаг их установки. Здесь зависимость следующая: чем выше нагрузки, уклон и длина, тем больше сечение.

Описание видео

На видео показан процесс монтажа стропильной системы:
