Чтобы рассчитать длину соединительного контрпрямоугольника, вычислите квадрат одного расстояния на струне с квадратом другой стороны угла и сложите значения. Из полученного результата вычислите квадратный корень, чтобы получить длину контрпрямоугольника. Таким образом, вы сможете выровнять диагональ прямоугольника, чтобы получить идеальный прямой угол.
Как рассчитать диагональ фундамента
Фундамент составляет треть стоимости строительства малоэтажного дома, а ошибки трудно или невозможно исправить после того, как дом построен. Чтобы избежать беспорядочной работы, необходимо не только знать, как рассчитать диагональ фундамента и разметить сложные участки формы, но и иметь чертеж, составленный на основе анализа почвы. Тем не менее, многие строители выполняют эту работу самостоятельно, и мы надеемся, что представленная здесь информация будет им полезна.
Существуют законодательно определенные нормы, регулирующие расстояния между зданиями, межевыми заборами, своими и соседскими постройками, дорогами и подъездными путями. Их необходимо соблюдать, и это невозможно сделать, если фундамент не размечен на местности. Разметка также помогает обеспечить точный размер здания – самое главное, что углы можно проверить на наличие прямых углов до начала строительства. Если здание имеет правильную форму (квадрат, прямоугольник), самый простой способ – сравнить длины диагоналей. Если они одинаковы, то планировка правильная.
Даже для того, чтобы снять плодородный слой почвы, необходимо разметить

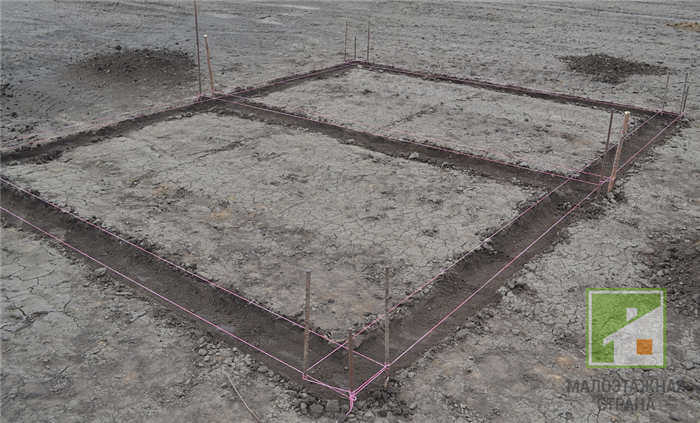

Разметка фундамента своими руками
Разметку фундамента можно начинать только тогда, когда участок подготовлен к строительству: убран мусор, выкорчеваны кусты и пни, снят верхний слой почвы. Если вы строите в небольших масштабах – особенно если вы строите не дом, а гараж или баню, – вы можете выполнить все работы самостоятельно.
Вам нужно будет приготовить рулетку, угловое железо, бечевку, маркер и колья для разметки. Если вы будете делать обновку, которая очень удобна для строительства перекрытий и свайных полей, то вам нужно приготовить обрезные доски 100х40 мм и брус 40х50 мм. Также под рукой должен быть топор, который используется для затачивания и вбивания кольев в землю.
Для дома с прямыми углами
Отдельно стоящий дом, особенно построенный без проекта, почти всегда имеет прямоугольную конфигурацию, поэтому разметка выполняется максимально просто. Прежде всего, фундамент необходимо привязать к какой-либо опорной точке (например, к соседнему дому или забору), ссылаясь на действующие правила.
- Согласно правилам, от самого выступающего элемента здания до забора должно быть не менее 3 метров, хотя, конечно, не во всех поместьях это требование может быть выполнено.
- Начните с разметки первой линии фундамента, которая будет параллельна ориентиру. Расстояние от нее должно быть не менее 3,5 метров – вам понадобится 50 см, чтобы установить колышки не прямо по углам будущего фундамента, а чуть подальше, чтобы не мешать земляным работам.
- Если углубление одинаково со всех сторон, то пересечения натянутых струн будут обозначать углы. Например, нам нужно разметить прямоугольник размером 6,5 х 8,5 м. Проведя линию параллельно забору, откладываем на ней с помощью рулетки более длинную сторону фундамента и, установив необходимые углубления (2 на 0,5 м), вбиваем колышки и натягиваем между ними струну.
- Это даст длину 9,5 м. Отмерьте по полметра с каждой стороны струны и отметьте их маркером. Проведите через эти отметки две перпендикулярные линии с помощью угольника, на которых будут отмечены короткие стороны фундамента.
- Если колышки вбиты, то короткие стороны будут находиться на расстоянии 7,5 м друг от друга. Таким же образом отметьте маркером углы фундамента на линиях и проведите через эти точки последнюю четвертую линию.
Как разметить и точно выровнять диагонали фундамента дома с прямыми углами?
Точно выровненные диагонали гарантируют, что углы дома составляют 90°. Их значения необходимо постоянно проверять. Оси диагоналей также измеряются. В прямоугольнике они равны друг другу. Разница в длине в несколько сантиметров приведет к перекосу. Выровняйте диагонали, скорректировав углы.

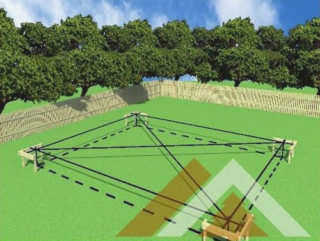

Проверка диагоналей
Сначала измерьте, какая ось короче. Затем определите, с какой стороны углы перекошены. Переместите колышки с одной стороны в направлении, противоположном перекосу. Величина смещения равна ½ разницы в длине оси. Штыри перемещаются одновременно.
Снова измерьте колышки и все стороны. Если длина не выровнена, колья снова передвигают на половину уже уменьшенной разницы.
Разметка составного фундамента
- На основе общего контура строения сложной конфигурации строится прямоугольник.
- Углы корректируются. Длины сторон и диагоналей измеряются еще раз.
- Отмечают сгибы стен, размещая маленькие прямоугольники-трещины внутри большого прямоугольника.
- По границам проекций здания протягиваются параллельные линии. Точками их пересечения являются внутренние углы.
- Устанавливается диагональ. Еще раз проверяют углы.
Разметка эркера
Начальный этап выполняется в соответствии с основными принципами. Трапециевидная бухта маркируется в зависимости от ее положения (у края стены или на некотором расстоянии от нее).
- Веревка натягивается параллельно стене. Расстояние от нее равно глубине выступа. Отметьте на линии внешний край эркера.
- На отрезке, обозначающем стену, отмечают основание эркера.
- Отметки совмещаются, образуя контур эркера.
Разметка египетского треугольника
Метод проверки точности углов (внутренних и внешних) с помощью устройства, состоящего из трех жестких реек из дерева или металла. Одна из них имеет длину 3 метра, вторая – 4 метра, третья – 5 метров. У прибора есть один недостаток. Из-за больших размеров его неудобно использовать.
Правильный расчет диагонали фундамента
После того как вы ознакомились с планом фундамента, начните размечать одну из сторон. Это может быть боковая, передняя или задняя сторона. Это не имеет значения, так как учитывается только направление.
Длина стены фундамента не учитывается, еще 1,0 метр можно взять от того места, где будут предстоящие углы. В этих местах вбиваются колья и натягивается струна. Припуск по длине дается для того, чтобы при рытье траншеи колья не выдергивались и оставались для указания направления стороны.

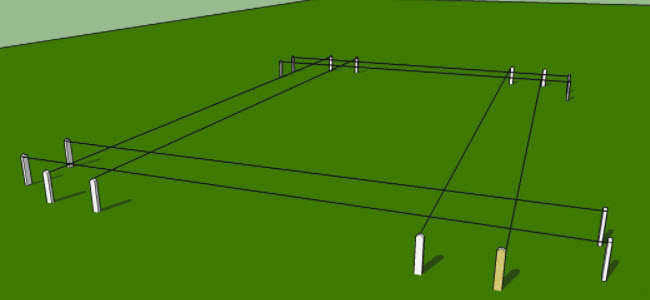

Колышки заменяются доской длиной 1-2 метра с прибитыми на концах колышками. Прикрепленный к ним трос можно быстро перемещать из стороны в сторону по мере необходимости. Это называется аутригером и позволяет проводить измерения с точностью до нескольких миллиметров.
Процедура измерения:
- После натяжения струны найдите контрольную точку по ее длине и определите угол фундамента, закрепите в этой точке на струне бельевую прищепку или вбейте прищепку в землю так, чтобы было 2 угла.
- Проделайте то же самое с перпендикулярной стороной и определите направление.

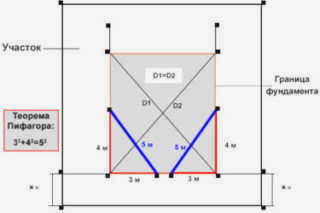

- Перед вычислением диагонали прямоугольного треугольника отложите 3 и 4 равные части и отметьте их ниткой (например, 3 и 4 метра).
- Расстояние между отмеченными точками таково, что диагональ должна быть равна пяти частям (5 метров) и не должна отличаться даже на сантиметр, иначе она будет косой.
Трудно сразу получить правильный результат разметки. Расстояние меньше пяти частей будет указывать на острый угол, а большее расстояние – на величину, превышающую 90°.
Инструменты, необходимые для работы

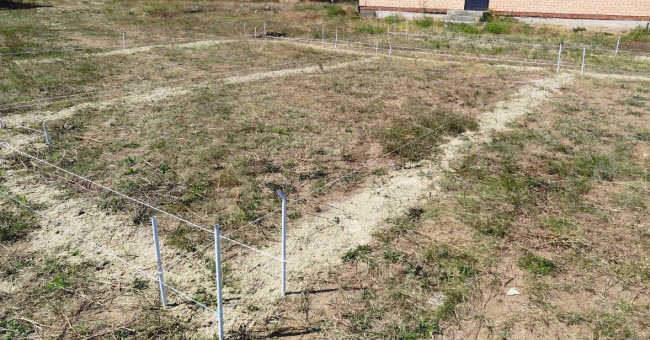

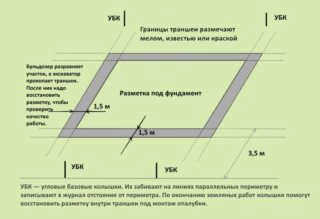

При выемке грунта экскаватор снимает шнуры, которые отводятся от углов, а места расположения сторон отмечаются на земле посыпкой контрастного вещества, например, светлого песка или мела. Контурные элементы окрашиваются яркой краской, чтобы машинист экскаватора мог их видеть и не наезжать на элементы разметки. После того как траншея вырыта, шнуры натягиваются над старым местом и проверяется положение отверстий или ям.

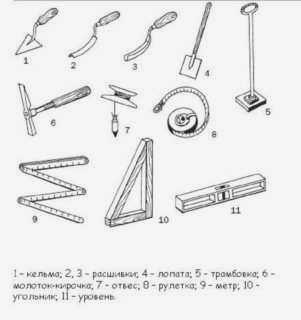

Диагональ фундамента рассчитывается с помощью инструментов и оборудования:
- сваи из дерева или даже арматуры, без кривизны;
- ровные куски металлических профилей или сухих прутьев длиной 2 – 2,5 м для переноса точек по горизонтали;
- капроновый шнур или крепкий шпагат;
- Гвозди, шурупы или саморезы;
- Квадрат, рулетка, молоток, ножницы;
- Отвес, водяной или лазерный уровень.
Геодезисты используют теодолит для разметки углов и определения высот. У частных геодезистов нет этого инструмента, а его использование требует навыков.
Лазерные указатели и спиртовой уровень крепятся к транспортиру – это обеспечит высокую точность при разметке. Большие транспортиры и квадраты доступны, но стоит приобрести один, чтобы помочь перенести линии плана на землю. Предварительное определение очень важно в начале строительства, поэтому рекомендуется рассчитать диагональ несколько раз, чтобы быть уверенным в правильности работы.
Этапы создания конструкции
Перед началом строительства необходимо подготовить площадку. Необходимо определить, как будет выводиться диагональ фундамента и другие данные. План переносится на землю с максимальной точностью, что позволит избежать больших проблем во время строительства. Поэтому рекомендуется проконсультироваться по этому вопросу со специалистом.
Закладка фундамента для бани:
См. также:
Каталог проектов домов
Разметка

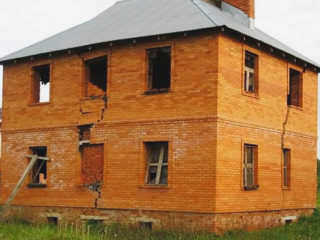

Пренебрежение разметкой или серьезные ошибки могут привести к следующим последствиям:
- Готовые детали не вписываются в существующие размеры;
- Конструктивные отклонения приводят к нарушениям в работе здания;
- значительные неточности в измерениях;
- геометрия здания будет нарушена.
Планировка гарантирует, что все опоры будут расположены в полном соответствии с проектом.
Измерьте диагональ фундамента как можно точнее – только с помощью специальных инструментов и материалов:
- стержни, колья и длинные рейки;
- струна, рулетка, спиртовой уровень, угловое железо;
- гвозди или другие варианты крепления струны.
При строительстве большого количества зданий стоит приобрести нивелир. С этим оборудованием работа идет гораздо быстрее и легче.
Техника разметки
Как правильно разметить фундамент под дом – пошаговая инструкция для всех вариантов строительства очень похожа. Самый простой вариант – это плитное строительство, где нужно определить только стороны и углы.
Для реечного строительства необходимо выполнить следующие действия:
Произвольная конфигурация
Если будущее строение имеет произвольную форму, есть некоторые особенности. Для того чтобы знать, как разметить фундамент для дома с неправильной конфигурацией, следует помнить о следующих моментах
- размечается прямоугольник;
- добавляются необходимые конструкции;
- прямоугольное основание для дымохода и крыльца;
- арки и окружности размечаются от центра;
- при очерчивании многоугольника очерчивается квадрат, а затем формируется сама фигура; возле всех углов ставится обнова, а периметр размечается бечевкой.
Иногда используются опоры неправильной формы. На чертеж наносится координатная сетка и отмечаются опорные точки. Затем координатная сетка натягивается на участок, и точки переносятся на землю.
Читайте также:
Фундамент дома: виды и особенности
