Как мерить диаметр трубы внутри или снаружи

Приложите измерительный прибор к самой широкой части торца измеряемого компонента. Погрешность измерения находится в пределах нескольких миллиметров.

Диаметры стальных труб: дюймы, миллиметры, соответствие

Пока вы не столкнулись с выбором трубы, кажется, что в этом нет ничего сложного. В конце концов, есть размер, и в соответствии с ним нужно выбрать материал. Это так, но измерять можно как внутри, так и снаружи. Так какое же измерение правильное? Как ни странно, оба. Есть стандарты, где трубы маркируются по внешнему размеру, а есть стандарты, где указывается внутренний размер. Существуют также диаметры стальных труб только в определенном наборе. Поэтому при одинаковом внешнем диаметре мы можем иметь трубу с разной пропускной способностью и работающую при разном давлении.

В нашей стране принята метрическая система счисления. Мы измеряем все в метрах, сантиметрах и миллиметрах. Традиционно диаметр стальных труб измеряется в миллиметрах. Однако труба имеет два диаметра – внутренний и внешний, а также характеризуется толщиной стенки. Так о каком диаметре идет речь, когда мы говорим о размерах стальных труб? Это зависит от стандарта, по которому они изготавливаются. В одних случаях это наружный диаметр, в других – внутренний. Это очень сложно.

Номинальный и условный диаметр

Трубы используются при разном давлении. Более высокое давление требует большей прочности, которая достигается за счет толщины стенки. В то же время внешний диаметр трубы остается постоянным. В противном случае сегменты невозможно соединить и возникнут проблемы с резьбой, фитингами и т.д. Таким образом, наружный диаметр является лишь внешним параметром. Именно поэтому было введено понятие номинального диаметра. Вообще говоря, это устаревшее название, и современные стандарты говорят о "номинальном диаметре".

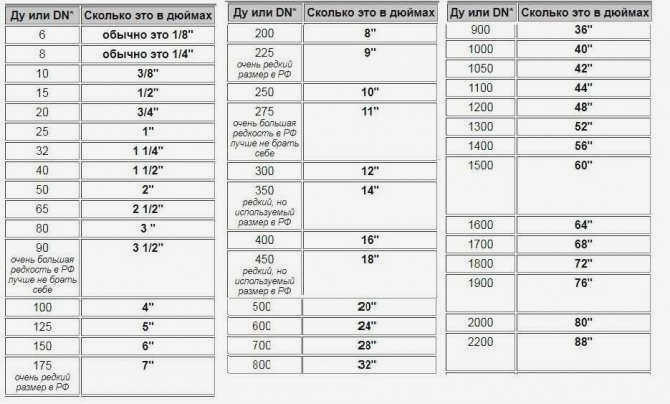

Номинальный диаметр – это значение, рассчитанное при проектировании. Это значение приблизительно соответствует внутреннему диаметру трубы в миллиметрах. Приблизительно, потому что стенки имеют разную толщину при одинаковом внешнем размере. Это означает, что зазор варьируется. Чтобы как-то примирить все это, был введен номинальный диаметр. Это конкретный перечень значений, определенных ГОСТ 28338-89 и приведенных в таблице. Фактические размеры округляются до ближайшего номинального размера.

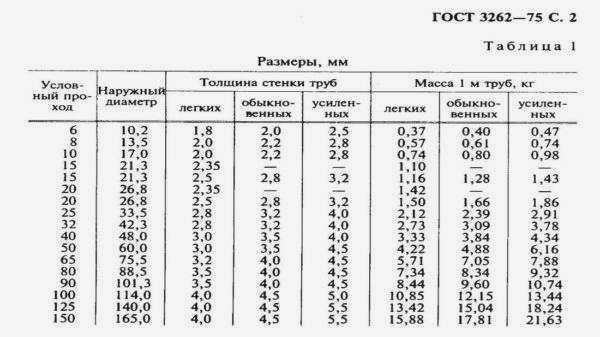

Диаметры стальных труб в соответствии со стандартом 3262-75

В данном документе описаны водогазопроводные трубы (общепринятая аббревиатура ВГП). Они могут быть изготовлены из оцинкованной или обычной стали. Они могут быть с резьбой – короткой или длинной – и их край должен быть плоским с небольшим количеством заусенцев (5%). Кромка трубы без резьбы может быть прямой или сварной – с фаской 35-45°.

Стальные трубы, изготовленные по ГОСТ 3262-75, могут иметь три толщины стенки при равном наружном диаметре. В зависимости от толщины стенки труба называется

• Легкая (самая тонкая толщина стенки);
• нормальной (средняя толщина стенки)
• усиленной (самая толстая).

Если наружный диаметр и толщина стенки одинаковы, то внутренний диаметр различен. Чтобы избежать путаницы, используется термин номинальный расход или номинальный диаметр. Раньше это называлось DN, но сейчас правильное название – DN. Иногда считается, что номинальное отверстие равно внутреннему диаметру. Иногда это действительно так, но не всегда. Скорее, это происходит очень редко. Чаще всего фактическое внутреннее сечение трубы отличается – стенки имеют разную толщину. Как проверить качество продукта? Путем сопоставления толщины стенок и наружного диаметра.

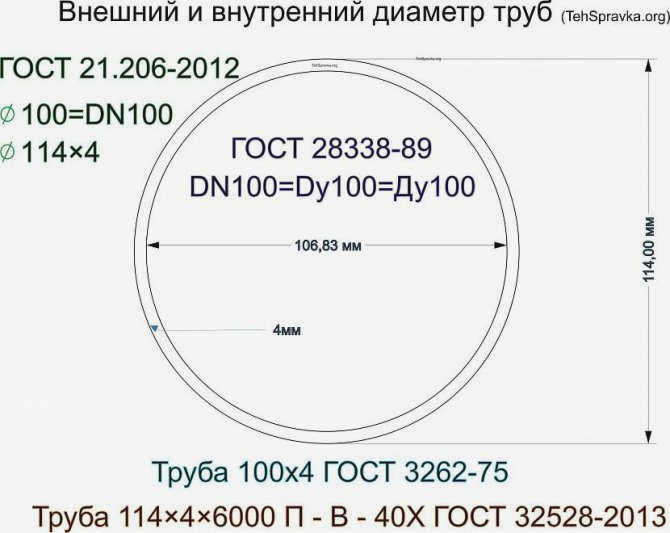

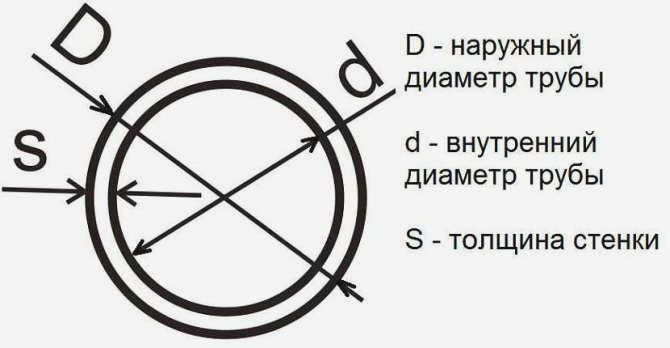

Внутренний и внешний диаметр, толщина стенки, радиус

Трубы – это очень специфический продукт. Они имеют внутренний диаметр и внешний диаметр, поскольку стенка толстая, толщина стенки зависит от типа трубы и материала, из которого она изготовлена. В технических характеристиках обычно указывается наружный диаметр и толщина стенки.

Имея эти два значения, легко рассчитать внутренний диаметр – из наружного диаметра вычесть удвоенную толщину стенки: d = D – 2*S. Если наружный диаметр составляет 32 мм, а толщина стенки – 3 мм, то внутренний диаметр составит: 32 мм – 2 * 3 мм = 26 мм.

Если у вас есть внутренний диаметр и толщина стенки, а вам нужен внешний диаметр, добавьте к имеющейся величине удвоенную толщину штабеля.

Для радиусов (обозначаются буквой R) все еще проще – это половина диаметра: R = 1/2 D. Например, давайте найдем радиус трубы диаметром 32 мм. Просто разделите 32 на два, чтобы получить 16 мм.

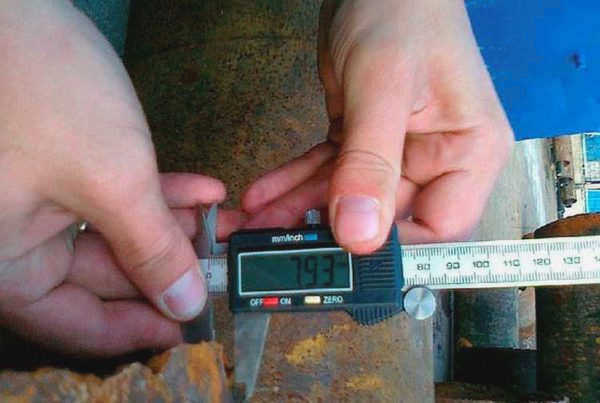

Что делать, если у вас нет технических данных трубы? Измерьте. Если вам не нужна точность, можно воспользоваться линейкой, для более точных измерений лучше использовать штангенциркуль.

Расчет площади поверхности трубы

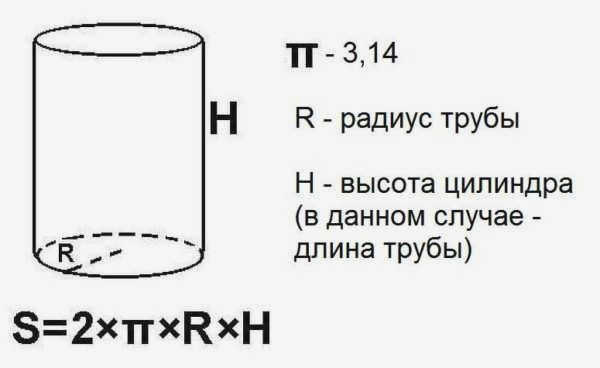

Труба – это очень длинный цилиндр, и площадь трубы рассчитывается как площадь цилиндра. Для расчета потребуется радиус (внутренний или внешний, в зависимости от того, какую площадь нужно вычислить) и длина необходимого отрезка.

Чтобы найти боковую площадь цилиндра, перемножьте радиус и длину, умножьте полученное значение на два, а затем умножьте на "Пи", чтобы получить требуемое значение. При желании можно вычислить площадь поверхности одного метра, а затем умножить на нужную длину.

В качестве примера рассчитаем площадь внешней поверхности куска трубы длиной 5 метров и диаметром 12 см. Сначала вычисляем диаметр: делим диаметр на 2 и получаем 6 см. Теперь все значения нужно перевести в одинаковые единицы. Поскольку площадь выражается в квадратных метрах, сантиметры переводятся в метры. 6 см = 0,06 м. Затем все нужно подставить в формулу: S = 2 * 3,14 * 0,06 * 5 = 1,884 м2. После округления получаем 1,9 м2.

Как определяется диаметр трубы, если она установлена?

Бывают случаи, когда труба "завязана" с обоих концов, поэтому использовать этот метод не получится. В этой ситуации пригодится измерительная лента и немного математических знаний. Плотно оберните ленту вокруг трубы и определите ее окружность. Разделите полученное число на константу "Пи" (3,14).. Результат будет значением внешнего диаметра. Этот метод идеально подходит для измерения больших труб.

Как рассчитать внутренний диаметр трубы, если известен только наружный диаметр? Сначала определите толщину стенки, затем удвойте это значение и вычтите его из наружного диаметра.

Для определения толщины стенки трубы можно использовать специальную таблицу. Она дает среднюю толщину стенки в зависимости от назначения изделия, материала, из которого оно изготовлено, и его внутреннего диаметра.

Измерение труб подручными средствами

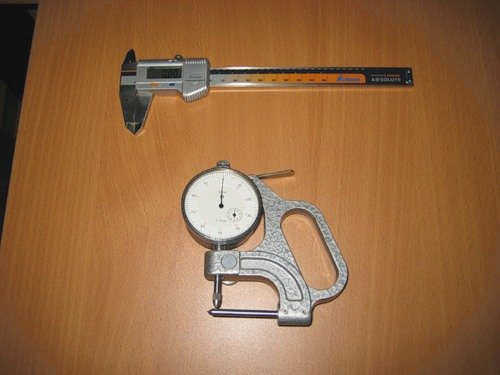

Наиболее распространенным инструментом, используемым для измерения диаметра трубы, является всем известный штангенциркуль. Однако может случиться так, что у вас его нет, а если и есть, то измерить с его помощью большой диаметр трубы не представляется возможным. В этом случае используется самый простой набор инструментов и знаний:

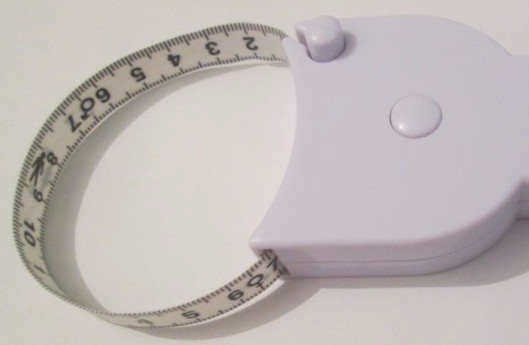

• гибкая линейка (похожая на измерительную ленту, используемую при пошиве одежды);
• рулетка;
• школьные знания о числе "пи" (равно 3,14).

С помощью подобного набора инструментов можно измерить диаметр не только трубы, но и любого другого круглого предмета – стержня, колонны или садовой грядки.

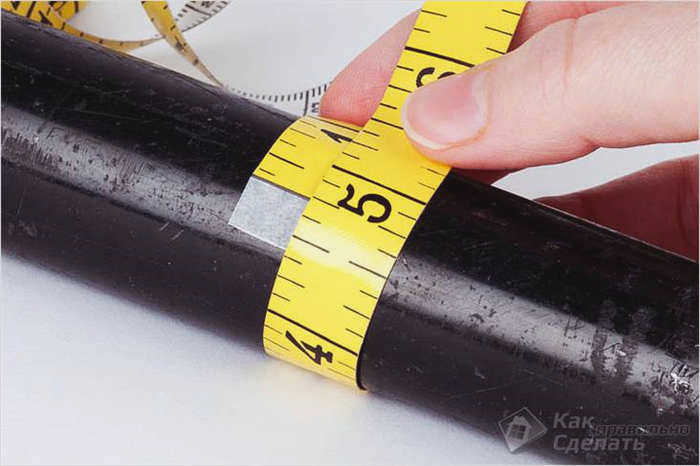

Просто измерьте окружность трубы с помощью рулетки или гибкой линейки. Для этого измерительную ленту или рулетку прикладывают к поверхности трубы в самой широкой ее части. Полученное значение окружности делится на 3,14. Для более точных размеров используется значение 3,1416.

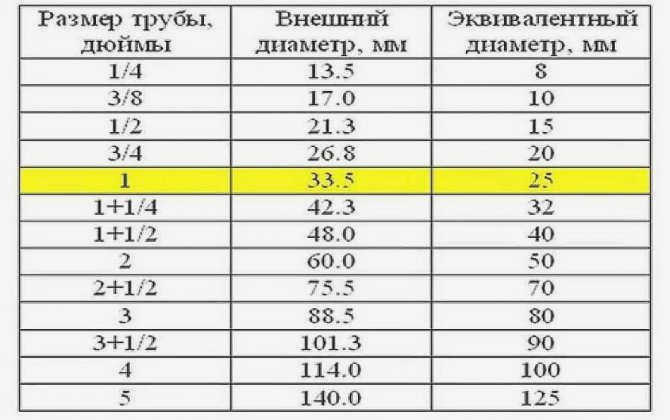

Следует отметить, что импортные трубы поставляются с документацией, в которой уже указаны значения диаметра в дюймах. Чтобы перевести эти значения в сантиметры, умножьте их на 2,54. Аналогично, чтобы перевести сантиметры в дюймы, умножьте их на 0,398.

Описание миллиметровых и дюймовых диаметров стальных труб

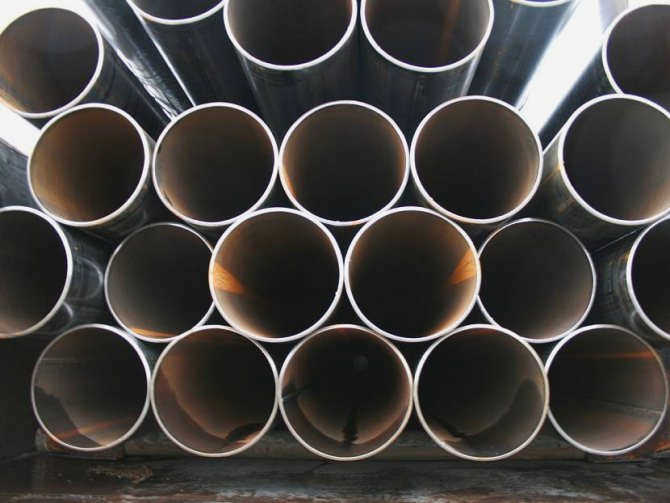

Одним из видов стального проката является стальная труба. Они широко используются в химической, нефтегазовой, энергетической и других отраслях.

Они незаменимы при прокладке систем водоснабжения.

Эти изделия изготавливаются из различных марок стали в зависимости от их эксплуатационного назначения.

• По способу производства;
• По размеру;
• По точности обработки.

1. Трубы со стальным сечением имеют различные типы сечения: круглое, овальное, квадратное и прямоугольное. Каждое сечение имеет свой стандарт. Поперечное сечение предназначено для того, чтобы выдерживать большие нагрузки, поэтому стальной прокат используется в несущих конструкциях.
2. Другим компонентом металлопроката являются стальные электросварные трубы. Они изготавливаются из листового проката углеродистой стали. Эти изделия имеют прямой сварной шов по всей длине. Они используются для прокладки трубопроводов. ГОСТ 10705-80 и ГОСТ 10704-91 применяются для изделий с круглым сечением, ГОСТ 8639-82 и ГОСТ 8645-68 – для деталей с квадратным и прямоугольным сечением.
3. Бесшовные стальные трубы позволяют им выдерживать значительные перепады температуры и давления. Новейшие технологии позволяют получать изделия без продольных швов, при их производстве в соответствии с государственным стандартом ГОСТ 8732-78 из углеродистой, легированной и конструкционной стали.
4. Стальные трубы ВГП – сварные водогазопроводные трубы, используемые в системах отопления, водоснабжения и газоснабжения.
5. Бывшие в употреблении и отбракованные изделия – бывшие в употреблении изделия б/у – Гораздо дешевле новых изделий, они не имеют хорошего внешнего вида на рынке, но подходят в качестве недорогого вспомогательного элемента здания.

Читайте также Теплоизоляция для паровых труб

Трубы делятся по диаметру на трубы малого диаметра от 10 до 108 мм, трубы среднего диаметра от 110 до 530 мм и трубы большого диаметра от 530 до 1420 мм.

Как измерить диаметр трубы в труднодоступном месте трубопровода: Методы и приемы

Во время прокладки трубопровода или ремонтно-технических работ на промышленных объектах или в частных домах довольно часто возникает проблема, как измерить диаметр трубы. Маркировка не всегда видна или могут возникать ситуации, когда концы объектов недоступны для визуального осмотра и измерения. При условии, что особой точности не требуется, измерения можно проводить с помощью подручных материалов.

Существует несколько способов определения диаметра трубы при отсутствии на ней маркировки

Метод определения размеров трубы при заводском и полевом контроле

Для определения размеров проката используют заводской штангенциркуль, строительную ленту и формулу D = L: π – 2∆ -0,2 мм. При расчете используются следующие обозначения и размеры:

• D – значение наружного диаметра;
• L – значение длины изделия, измеренное рулеткой;
• π – принимается равным 3, 14;
• ∆ – допуск, значение, попадающее под толщину полотна используемого измерительного прибора;
• 0,2 мм – экспериментально рассчитанный припуск, связанный с прилеганием измерительного прибора к стенке измеряемого изделия.

Для измерения длины труб на заводах используется проволочная мера или рулетка. Размеры могут иметь допустимые отклонения в заявленных длинах для труб, проходящих через классы точности:

• для первого – 15 мм в каждом направлении;
• для второго – 100 мм в каждом направлении.

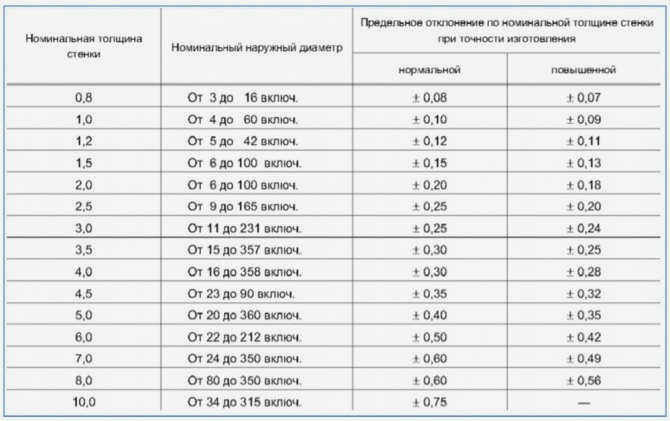

Предельное отклонение, которое могут иметь размеры наружного диаметра трубы, зависит от размера поперечного сечения:

• до 200 мм – прокат может иметь отклонение 1,5 мм в любую сторону;
• Для более крупных изделий измерения проводятся с помощью ультразвукового прибора, а величина допустимого отклонения определяется в процентах.
