Заметьте на рисунке выше, что компонент с маркировкой "1" явно нуждается в замене, в то время как соседние детали "2" и "3" могут работать, но нуждаются в проверке.
Как проверить правильность работы резистора с помощью мультиметра, как подключить резистор?
Прежде всего, давайте разберемся, что можно измерить этим замечательным прибором и какие показания можно найти на его передней панели. Итак, вы можете увидеть следующие индикации:
— OFF эта позиция говорит сама за себя и означает, что тестер выключен.
— ACV эта аббревиатура означает, что измеряется переменное напряжение.
— DCV здесь измеряется напряжение постоянного тока.
— DCA здесь мы измеряем постоянный ток.
— Ω здесь мы вычисляем сопротивление.

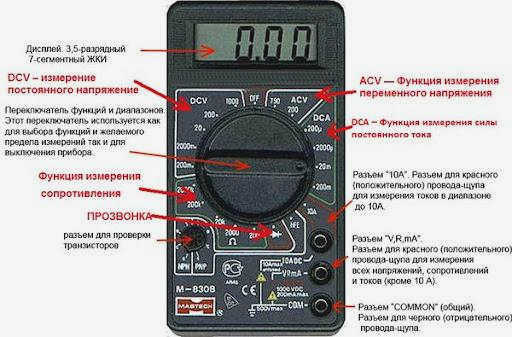

Чтобы было проще понять, ниже приведена фотография мультиметра с пояснениями.
Обратите внимание на большую обведенную область с розетками, здесь вы можете увидеть целых три розетки и два провода. Это означает, что вы должны выбрать правильные слоты, чтобы получить правильные данные измерений. Но на самом деле все очень просто. Черный провод всегда помещается в гнездо с маркировкой COM. Переключение между двумя другими гнездами осуществляется с помощью красного щупа.
В подавляющем большинстве случаев для бытового использования подходит гнездо 'VΩmA'. В этом положении можно измерять напряжение и ток до 200 мА включительно.
С другой стороны, если вы хотите измерять токи до 10 А, вам необходимо переместить красный щуп в гнездо 10ACD. Эти позиции очень важны, если не соблюдать их, то ячейка быстро придет в негодность. Если у кого-то есть старый циферблатный тестер, то он обладает точно такой же функциональностью, как и мультиметр с электронным дисплеем, но работать с последним проще. Потому что можно сразу увидеть точное значение измеряемого параметра, а погрешность у прибора с дисплеем немного выше.
Типы измерительных приборов

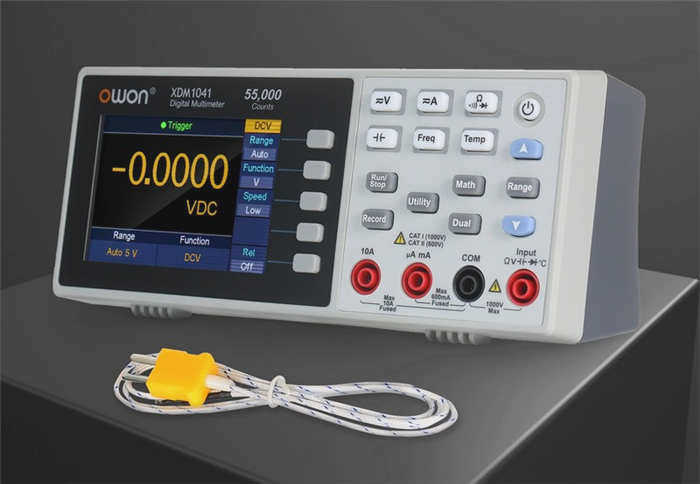

Почти все многофункциональные измерительные приборы имеют возможность измерять значения импеданса. По принципу действия и функциональности приборы могут быть цифровыми или аналоговыми. Важными характеристиками являются точность и диапазон измерений.
Перед использованием тестера убедитесь, что батарейки находятся в хорошем состоянии. Если на цифровом типе индикатор мигает, это означает, что батарею необходимо заменить. В случае стрелочного прибора признаком замены элементов питания будет то, что стрелку невозможно установить на ноль.
Для того чтобы получить правильный результат, необходимо не только использовать отрегулированный прибор, но и следить за температурой окружающей среды. Как известно из законов физики, при нагревании величина сопротивления проводников увеличивается, а полупроводников – уменьшается. Оптимальной считается температура 20 градусов Цельсия.
Как работает мультиметр

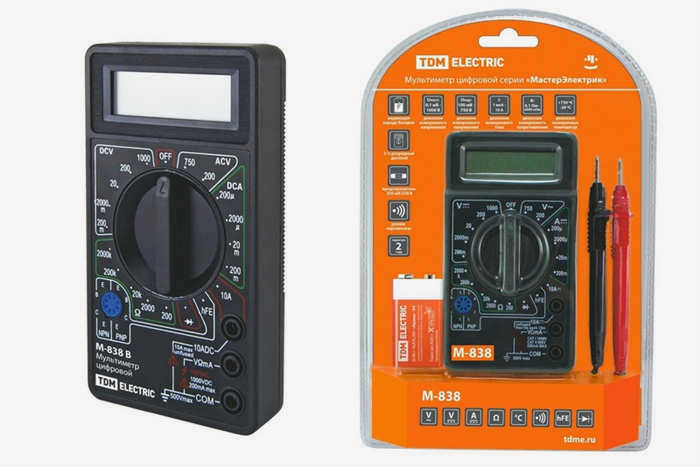

Чтобы правильно и безопасно использовать мультиметр, ознакомьтесь с маркировкой на передней панели. Она состоит из трех частей: области отображения результатов измерений, области выбора рабочих диапазонов и функций и области подключения щупов – чувствительных измерительных головок на кабеле.

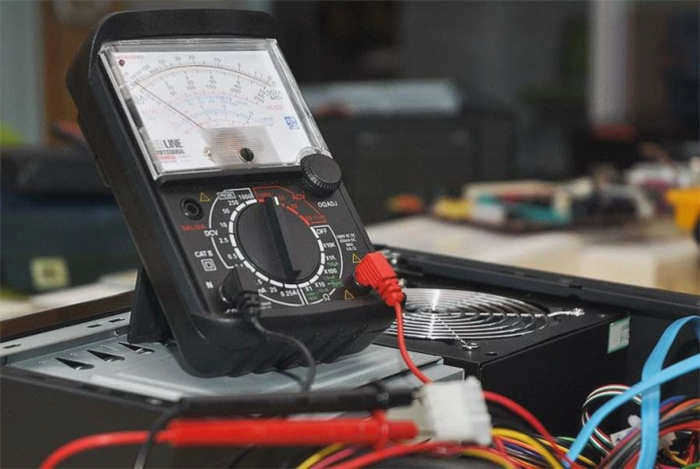

В старых (аналоговых) моделях зона индикации представлена окошком со шкалой и стрелкой – как на советских рыночных весах. Сейчас такие модели встречаются очень редко, в основном это электронные (цифровые) модели с ЖК-дисплеем.
Область выбора рабочего диапазона и функций представляет собой круглый переключатель в центральной части мультиметра, вокруг которого обозначены области, соответствующие каждому формату работы:
- Измерение постоянного напряжения (DCV) – в левом верхнем углу переключателя;
- Измерение переменного напряжения (ACV) – в правом верхнем углу переключателя;
- Измерение постоянного тока (DCA) – в правом углу переключателя
- Проверка непрерывности – левый нижний угол выключателя
- Измерение сопротивления – нижний левый угол выключателя
Область "OFF" в верхней части, точно посередине цепи выключателя, указывает на то, что устройство выключено.
Область подключения щупов содержит три разъема. Подключение щупов к мультиметру достаточно простое. Черный щуп подключается только к общему разъему (COM – common), а красный щуп подключается к одному из двух других. Разъем 'VΩmA' используется для измерения напряжения, сопротивления и тока не более 200 миллиампер. Для тестирования токов большей силы необходимо выбрать гнездо "10A". Это очень важно, иначе электронные схемы и предохранители мультиметра просто расплавятся. Часто рекомендуется при измерении тока подключать красный щуп только к гнезду "10А".
Как пользоваться мультиметром
Удобно и безопасно пользоваться мультиметром в соответствии со следующими инструкциями:
- Подключите черный щуп к общему гнезду, выберите правильное гнездо для красного щупа. Современные модели редко имеют предохранители и при ошибке полностью перегорают.
- Установите выключатель в правильном месте. Чтобы не перепутать функциональные зоны, индикаторный конец выключателя можно пометить ярким цветом.
- Выберите требуемый номинал параметра в функциональной зоне. Например, для переменного тока доступны два варианта напряжения: 200 В или 750 В.
- Поднесите чувствительные наконечники щупов близко к измеряемому устройству. Например, если вы проверяете состояние розетки, осторожно вставьте щупы в ее технологические отверстия. Если вы проверяете штекер, коснитесь его концов чувствительными наконечниками щупов.
Как правило, не прикасайтесь к оголенным (чувствительным) концам щупов во избежание поражения электрическим током.
Советы по измерению сопротивления
Чтобы получить точные показания сопротивления с помощью мультиметра, следуйте протоколам измерения:
- Выберите правильный режим работы прибора. При выполнении измерений сопротивления нельзя устанавливать мультиметр в положение, предназначенное для определения тока или напряжения. Неправильный режим работы может привести к повреждению прибора.
- При работе рекомендуется надевать непроводящие перчатки. В противном случае полученные результаты измерений могут быть менее точными. В некоторых случаях это может представлять опасность для работающего.
- При прикосновении к щупам контакт должен быть хорошим. Для обеспечения хорошего контакта к зондам прикрепляются небольшие зажимы или иглы. Выбор зависит от проводимых измерений. При необходимости щуп следует снять.
- Измерения сопротивления следует проводить только в цепях, отключенных от источника питания.
- Перед проведением измерений следует хотя бы приблизительно определить диапазон ожидаемых значений, чтобы правильно их установить.
- Используйте только исправный прибор. Механические повреждения или повреждение изоляции датчика могут быть опасны.
- При измерении компонентов на плате рекомендуется предварительно отпаять хотя бы один конец. В противном случае на измерение сопротивления могут повлиять электрические характеристики других компонентов схемы.

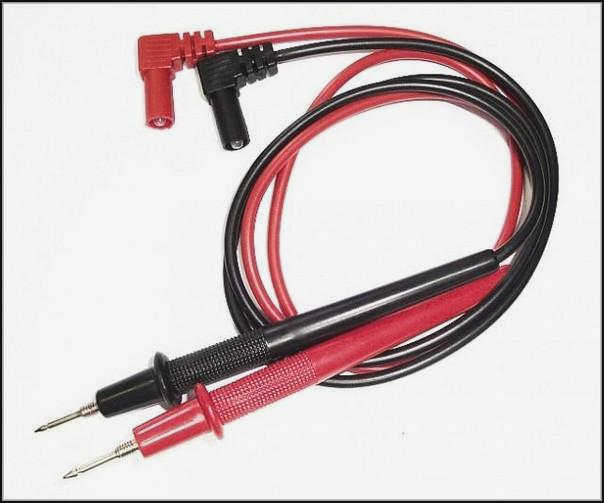

Контакты мультиметра
Зачем проверять сопротивление?
При определении работоспособности схемы часто возникает необходимость проверить сопротивление с помощью мультиметра. В этом случае важно убедиться, что характеристики цепи соответствуют требуемым. Обычно проверка сопротивления выполняется на последнем этапе. Сначала проводится визуальный осмотр, чтобы проверить наличие поврежденных или сгоревших деталей.
При проверке работоспособности схемы сначала убедитесь, что транзисторы, диоды, конденсаторы и другие компоненты находятся в хорошем состоянии. Затем следует измерить сопротивление. Если оно соответствует ожидаемым характеристикам, испытание можно считать успешным.
Прежде чем измерять сопротивление резистора с помощью мультиметра, важно знать его номинальное значение. В этом поможет маркировка на корпусе. Номинальное значение обозначается цветными кружками или цифрами и буквами. Для расшифровки маркировки воспользуйтесь специальным руководством.

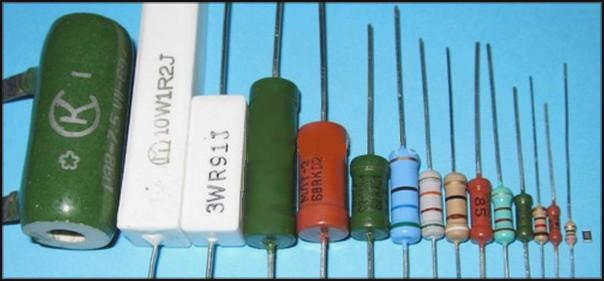

Маркировка резисторов
Процедура измерения сопротивления
Единицей измерения сопротивления является Ом. При измерении нагрузки различных устройств и резисторов показания могут быть: доли ома, омы, килоомы (кОм), мегаомы (мОм).
Прощупывание электрических проводов
Для прощупывания электрических проводов Выполните следующие действия
- Вставьте провода в гнезда, обычно в правом нижнем углу. Черный провод – в гнездо с маркировкой COM, красный – в гнездо с маркировкой VΩ.
- Включите прибор. На некоторых мультиметрах это делается поворотом переключателя. Некоторые мультиметры имеют дополнительную кнопку включения-выключения.

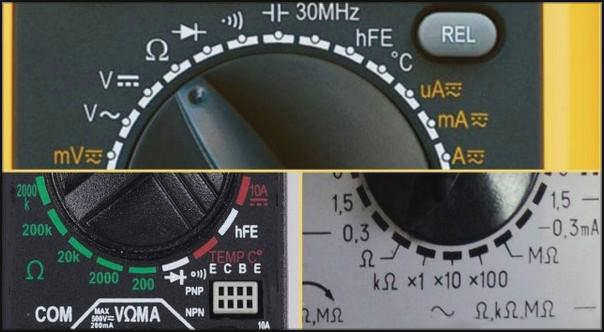

- Установите диапазон измерения, переместив переключатель в сектор Ω и выбрав минимальное значение для проволочного щупа или желаемый диапазон для теста на сопротивление.
- Проверьте правильность работы прибора, прикоснувшись кончиками щупов друг к другу. На дисплее должно появиться число от 0,2 до 0,6, указывающее на сопротивление проводов зонда. Отсоедините щупы, и на дисплее появится один в крайнем левом положении, что указывает на бесконечное сопротивление или обрыв.
- Убедившись в исправности устройства, можно приступать к проверке проводов, касаясь их штырями с противоположных сторон, при необходимости прокалывая изоляцию.
Остается сделать вывод целостности измеряемого объекта. Если на дисплее слева отображается 1, это означает, что проверяемый провод неисправен (оборван). При проверке, напр. кабеля питания, показания должны быть между 0,6 и 1,5 Ом. Если вы просто хотите убедиться, что линия в порядке, вы можете переключить переключатель на тестовый провод (светодиод и значок громкости). В этом случае о целостности линии будет сигнализировать звуковой сигнал.
Проверка сопротивления электрических катушек
Иногда может потребоваться измерить сопротивление электрической катушки (нагревательного элемента), например, в электроплите, чайнике, утюге, стиральной машине и т.д.
Измерение величины сопротивления резисторов
Резистор – это электронный компонент с фиксированным или переменным значением электрического сопротивления. Он является Простейший радиоэлементЕго единственная функция – оказывать сопротивление электрическому току. Необходимость проверить резистор может возникнуть, например, при ремонте автомобиля или бытовой техники. Зная номинал резистора, можно определить, пригоден ли этот компонент для дальнейшего использования.
Основными неисправностями резистора являются нарушение контакта между корпусом резистора и выводами или выгорание проводящего слоя. В результате значения сопротивления могут выходить за пределы спецификации или достигать бесконечности (разомкнутая цепь). Иногда резистор можно заподозрить по внешнему виду, например, по потемневшему корпусу, но это не всегда так. Потемнение резистора не означает, что он неисправен, но это сигнал о том, что он когда-то перегрелся. В любом случае, не помешает проверить резистор мультиметром.

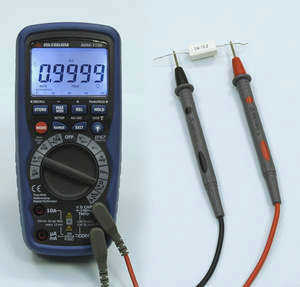

Чтобы измерить сопротивление резистораприкоснитесь концами щупа к противоположным выводам этого элемента, установите переключатель в нужный диапазон и снимите показания на экране. Сравните эти показания с маркировкой на корпусе резистора, чтобы сделать выводы о его характеристиках. К сожалению, маркировка на корпусе резистора нечеткая, и неспециалисту нелегко определить ее самостоятельно, но в этом случае может помочь подходящая книга или Интернет.
Значения сопротивления резисторов регулируются. Процентная разница (разброс) зависит от класса точности и может составлять от 0,1% для высокой точности до 20%.
Посторонние резисторы маркируются цветными кольцами разной ширины вокруг корпуса. В интернете можно найти таблицы с их расшифровкой или воспользоваться онлайн-калькулятором цветов.
